一：OSPF多区域的生成

1.1：生成OSPF多区域的原因

1.改善网络的可拓展性

2.快速收敛

二：OSPF的三种通信量

2.1：域内通信量(Intra-Area Traffic)

单个区域内的路由器之间交换数据包构成的通信量

2.2：域间通信量(Inter- Area Traffic)

不同区域的路由器之间交换数据包构成的通信量

2.3：外部通信量(External Traffic)

OSPF域内的路由器与OSPF区域外或另-一个自治系统
内的路由器之间交换数据包构成的通信量

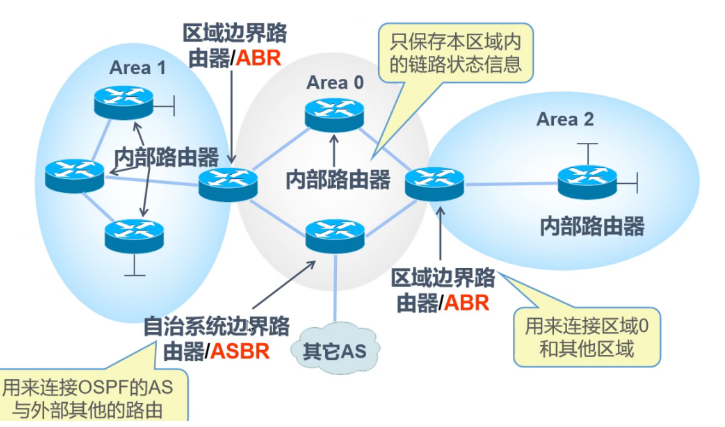

三：OSPF的路由器类型

1.内部路由器：只保存本区域内的链路状态信息

2.区域边界路由器（ABR）：用来连接区域0和其他区域

3.自治系统边界路由器（ASBR）：用来连接OSPF的AS与外部其他的路由

四：OSPF的区域类型

4.1：骨干区域

即传输区域，area 0

4.2：非骨干区域—根据能够学习的路由种类来区分

即常规区域，除了area 0之外的其他所有许可范围内的区域

4.2.1：标准区域

即正常传输数据的区域

4.2.2：末梢区域（stub)

禁用外部AS的信息进入，即禁用LSA 4 ，LSA 5类信息进入（5类信息都禁用了。要四类通告ASBR来也没用了）

4.2.3：完全末梢(totally stubby)区域

禁用外部AS信息和区域间的信息，即LSA 5 和 LSA 3类信息进入

4.2.4：非纯末梢区域（NSSA）

禁用非直连的外部AS信息进入，同时会产生LSA 7类信息，在路由表中表示为 O N2（N2代表类型2，默认的是2，可以改成1，即metric-type 1）

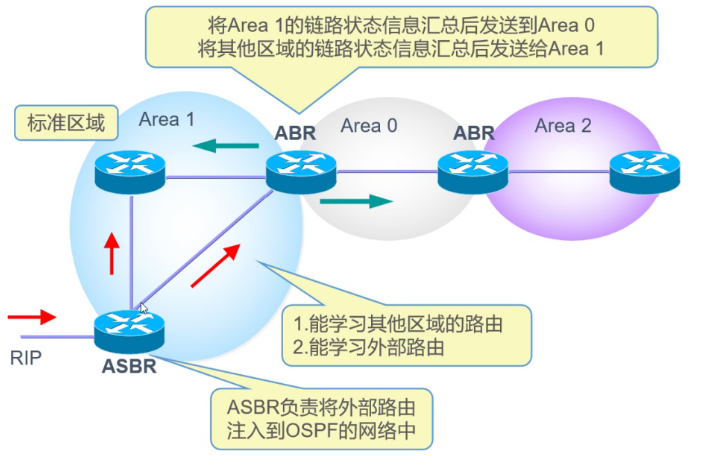

4.3：区域图解

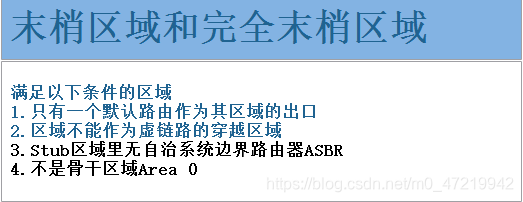

4.4：Stub区域

五：OSPF链路状态数据库

5.1：链路状态数据库的组成

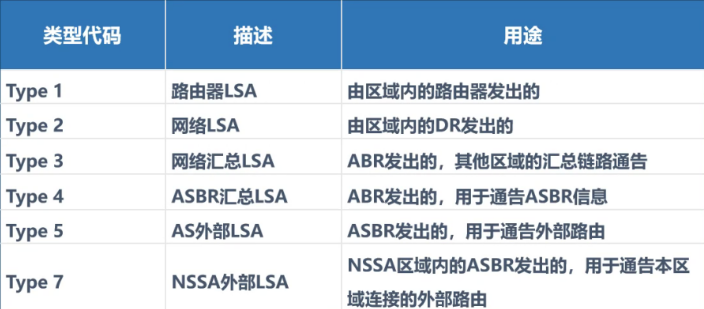

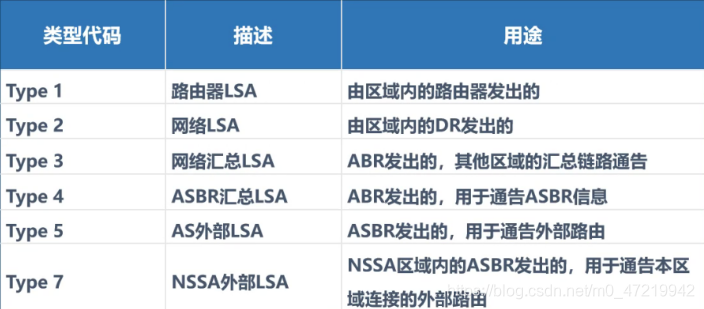

 每个路由器都创建了由每个接口、对应的相邻节点和接口速度组成的数据库  链路状态数据库中每个条目称为LSA (链路状态通告) ，常见的有六种LSA类型

六：实验配置：OSPF多区域配置和区域优化

6.1：实验目的

OSPF多区域配置和区域优化

6.2：实验环境

ENSP软件

六台路由器

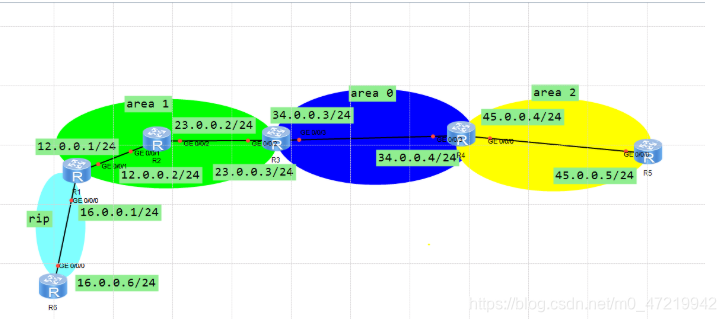

6.3：实验拓扑结构图

6.4：实验步骤：

6.4.1：实验规划：

R1：配置RIP，OSPF，IP地址

R2：配置OSPF，IP地址

R3：配置OSPF，IP地址

R4：配置OSPF，IP地址

R5：配置OSPF，IP地址

R6：配置RIP，IP地址

6.4.2：具体实验步骤：

R1 [R1]int loo 0 [R1-LoopBack0]ip add 1.1.1.1 32 [R1-LoopBack0]int g0/0/0 [R1-GigabitEthernet0/0/0]ip add 16.0.0.1 24 [R1-GigabitEthernet0/0/0]un sh [R1-GigabitEthernet0/0/0]int g0/0/1 [R1-GigabitEthernet0/0/1]ip add 12.0.0.2 24 [R1-GigabitEthernet0/0/1]un sh [R1-GigabitEthernet0/0/1]q [R1]ospf 1 router-id 1.1.1.1 [R1-ospf-1]a 1 [R1-ospf-1-area-0.0.0.1]net 1.1.1.1 0.0.0.0  [R1-ospf-1-area-0.0.0.1]net 12.0.0.0 0.0.0.255 [R1-ospf-1-area-0.0.0.1]q [R1-ospf-1]q [R1]rip 1 [R1-rip-1]net 16.0.0.0  [R1-rip-1]q [R1]ospf 1 [R1-ospf-1]import-route rip 1 type 1 cost 5 [R1-ospf-1]q [R1]rip 1 [R1-rip-1]import-route ospf 1

R2  [Huawei]sysn R2 [R2]int loo 0 [R2-LoopBack0]ip add 2.2.2.2 32 [R2-LoopBack0]int g0/0/1 [R2-GigabitEthernet0/0/1]ip add 12.0.0.2 24 [R2-GigabitEthernet0/0/1]int g0/0/0 [R2-GigabitEthernet0/0/0]ip add 23.0.0.2 24 [R2-GigabitEthernet0/0/0]q [R2]ospf 1 [R2-ospf-1]a 1 [R2-ospf-1-area-0.0.0.1]net 2.2.2.2 0.0.0.0  [R2-ospf-1-area-0.0.0.1]net 12.0.0.0 0.0.0.255 [R2-ospf-1-area-0.0.0.1]net 23.0.0.0 0.0.0.255  R3 [Huawei]sysn R3 [R3]int loo 0 [R3-LoopBack0]ip add 3.3.3.3 32 [R3-LoopBack0]int g0/0/0 [R3-GigabitEthernet0/0/0]ip add 23.0.0.3 24 [R3-GigabitEthernet0/0/0]int g0/0/1 [R3-GigabitEthernet0/0/1]ip add 34.0.0.3 24 [R3-GigabitEthernet0/0/1]q [R3]ospf 1 router-id 3.3.3.3 [R3-ospf-1]a 1 [R3-ospf-1-area-0.0.0.1]net 23.0.0.0 0.0.0.255 [R3-ospf-1-area-0.0.0.1]q [R3-ospf-1]a 0 [R3-ospf-1-area-0.0.0.0]net 3.3.3.3 0.0.0.0      宣告环回口地址 这边是可以随便放的 [R3-ospf-1-area-0.0.0.0]net 34.0.0.0 0.0.0.255 [R3-ospf-1-area-0.0.0.0]q  R4 [Huawei]int loo 0  [Huawei-LoopBack0]ip add 4.4.4.4 32 [Huawei-LoopBack0]int g0/0/1 [Huawei-GigabitEthernet0/0/1]ip ad 34.0.0.4 24 [Huawei-GigabitEthernet0/0/1]int g0/0/0 [Huawei-GigabitEthernet0/0/0]ip add 45.0.0.4 24 [Huawei-GigabitEthernet0/0/0]q [Huawei]ospf 1 router-id 4.4.4.4 [Huawei-ospf-1]ar 0 [Huawei-ospf-1-area-0.0.0.0]net 4.4.4.4 0.0.0.0 [Huawei-ospf-1-area-0.0.0.0]net 34.0.0.0 0.0.0.255 [Huawei-ospf-1-area-0.0.0.0]q [Huawei-ospf-1]a 2 [Huawei-ospf-1-area-0.0.0.2]net 45.0.0.0 0.0.0.255 [Huawei-ospf-1-area-0.0.0.2]q [Huawei-ospf-1]q  R5 [Huawei]sysn R5 [R5]int loo 0 [R5-LoopBack0]ip add 5.5.5.5 32 [R5-LoopBack0]int g0/0/0 [R5-GigabitEthernet0/0/0]ip add 45.0.0.5 24 [R5-GigabitEthernet0/0/0]un sh [R5-GigabitEthernet0/0/0]q [R5]ospf 1 router-id 5.5.5.5 [R5-ospf-1]a 2 [R5-ospf-1-area-0.0.0.2]net 5.5.5.5 0.0.0.0 [R5-ospf-1-area-0.0.0.2]net 45.0.0.0 0.0.0.255 [R5-ospf-1-area-0.0.0.2]q [R5-ospf-1]q  R6 [Huawei]sysn R6 [R6]int loo 0 [R6-LoopBack0]ip add 6.6.6.6 32 [R6-LoopBack0]int g0/0/0 [R6-GigabitEthernet0/0/0]ip add 16.0.0.6 24 [R6-GigabitEthernet0/0/0]q [R6]rip 1 [R6-rip-1]version 2 [R6-rip-1]net 6.0.0.0 [R6-rip-1]net 16.0.0.0

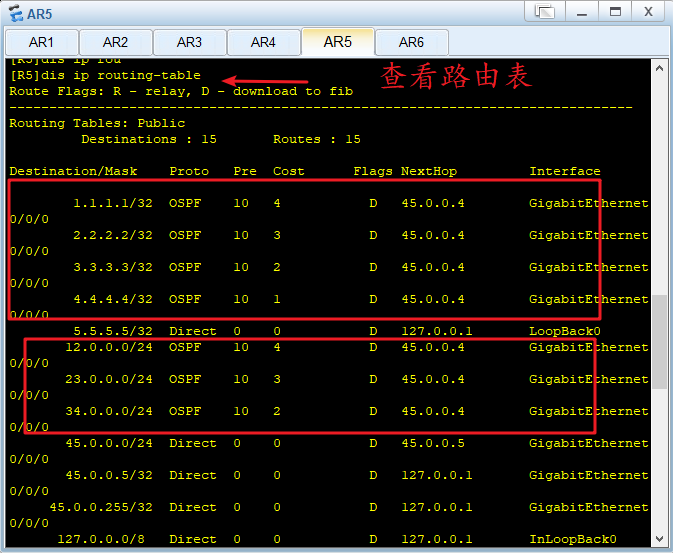

通过OSPF学习到的路由信息，形成路由表

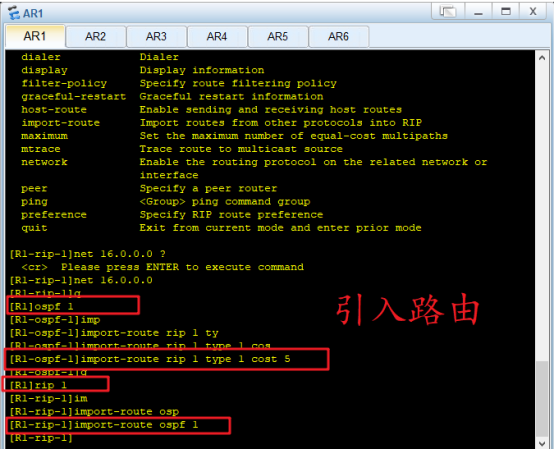

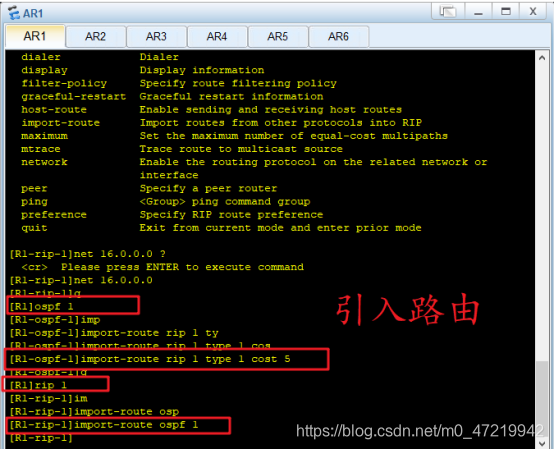

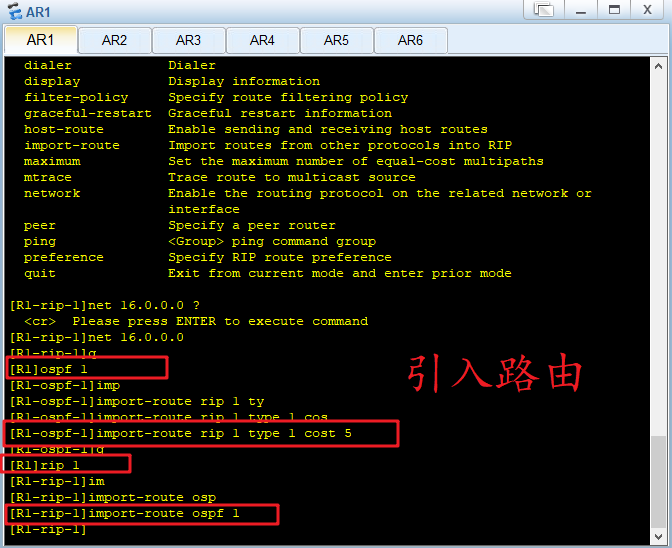

引入路由

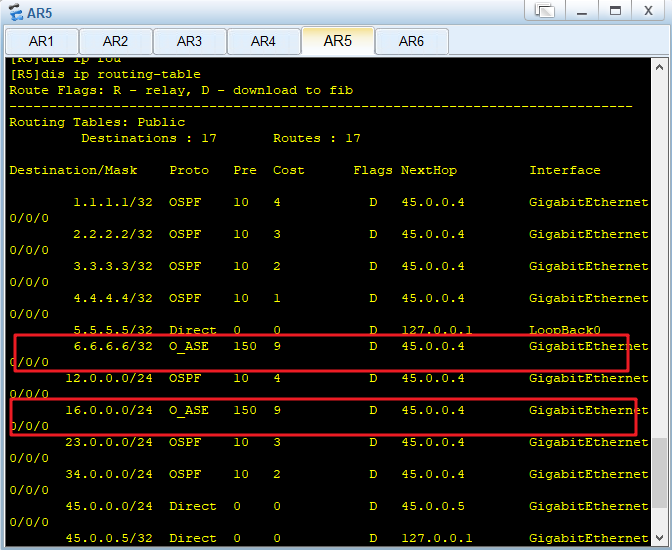

将RIP 1的路由信息学习到了

末梢区域：在路由器4,5配置

stub ###末梢 2边都要加

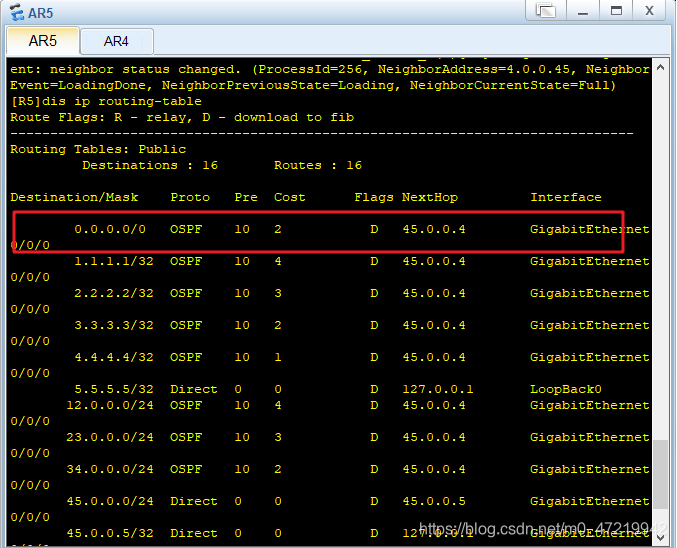

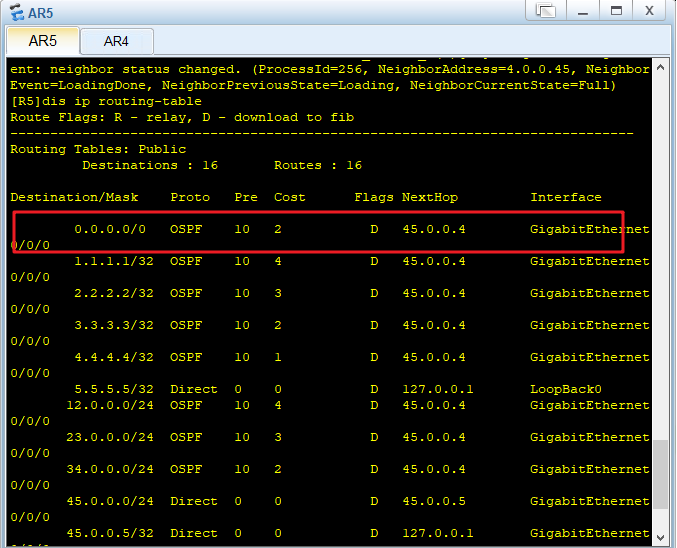

此时路由表发生变化

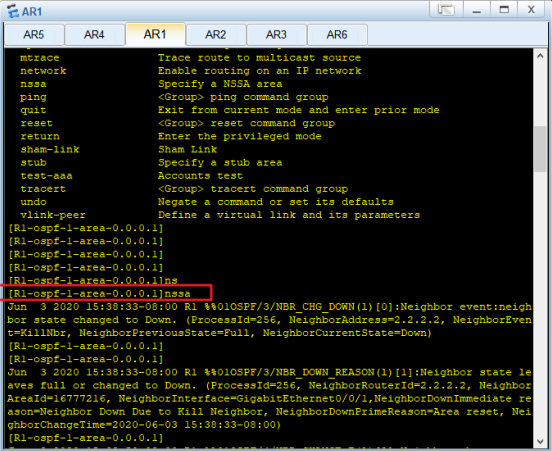

NSSA区域：在路由器1,2,3上配置

同样的在R2，R3配置

此时发现路由表发生变化

OSPF命令：

1、dis ospf pee b ##查看邻居关系
dis routing-table pro ospf ### 查看OSPF路由表
2、ospf 1 route 1.1.1.1 ####OSPF指定个route-id、1是表示，只在本区域有效
route id 1.1.1.1 ###全局模式下配置 这个router-id所有协议生效
3、reset ospf 1 process ###1是进程号 重启ospf
4、ospf 配置方法
ospf 1 route 1.1.1.1 ###配置route-id
ospf 10 ##启动ospf 它的进程号是10
area 0 ###进入区域0 骨干区域
network 20.0.0.0 0.0.0.3 ###宣告网段 20.0.0.0 反掩码 0.0.0.3 （32位）
5、引入路由
ospf 1
import-route rip 1 type 1 cost 5 ###默认引入type 2 度量值是不累加的 这种是不科学的，一般引入type 1,要累加 cost 5 是花销
引路由
rip 1
import-route ospf 1
6、末梢区域
stub ###末梢 2边都要加
7、完全末梢
在abr上 加入 stub no-summary
8、nssa区域 ###ASBR主要是靠5类的LSA来通告链路状态信息，可以用7类LSA优化,通告外部路由信息
路由A
ospf 10
area 1
nssa

路由B
ospf 10
area 1
nssa

路由C
ospf 10
area 1
