Android 如何自定义View？

在看这篇博客之前可以先看View的工作原理

1. 自定义View

1. 自定义View的分类

1. 继承View重写onDraw方法

这种方式需要通过绘制的方式来实现，即重写onDraw方法。采用这种方式需要自己支持wrap_content，并且padding也需自己处理。

2. 继承ViewGroup派生特殊的Layout

这种方法主要用于实现自定义布局，采用这种方式稍微复杂一些，需要合适的处理ViweGroup的测量，布局两个过程，并且同时处理子元素的测量和布局过程。

3. 继承特定的View

这种方式比较常见，一般是用于扩展某种已有的View的功能，这种方式不需要自己支持wrap_content和padding。

4. 继承特定的ViewGroup

这种方式不需要自己处理测量和布局这两个过程。

2. 自定义View须知

1. 让View支持wrap_content

这是因为直接继承View或者ViewGroup的控件，如果不在onMeasure中对wrap_content做特殊处理时，那么当外界在布局中使用wrap_content时就无法达到预期的效果。具体原因在View的工作原理

2. 如果有必要，让View支持padding

这是因为直接继承View的控件，如果不在draw方法中处理padding，那么padding属性是无法起作用的。另外，直接继承自ViewGroup的控件需要在onMeasure和onLayout中考虑padding和子元素的margin对其造成的影响。

3. 尽量不要在View中使用Handler，没必要

这是因为View的内部本身就提供了post系列的方法，完全可以替代Handler的作用。

4. View中如果有线程或者动画，需要及时停止

如果有线程或者动画需要停止时，那么onDetachedFromWindow是一个很好的时机。当包含此view的Activity退出或者当前View被remove时，View的onDetachedFromWindow方法会被调用，和此方法对应的是onAttachedToWindow，当包含此View的Activity启动时，View的onAttachedToWindow会被调用。

5. View带有滑动嵌套情形时，需要处理好滑动冲突

如果有滑动冲突的话，那么要合适的处理滑动冲突。

2. 示例

1. 继承现有控件

相对而言，这是一种较简单的方式。因为大部分核心工作，比如关于控件大小的测量，控件位置的摆放等相关的计算，在系统内部都已经实现并封装好，我们只需要在此基础上做一些扩展，并按照自己的意图显示相应的元素。

如：

public class CustomToolBar extends RelativeLayout { private ImageView leftImage,rightImage; private TextView titleTextView; public CustomToolBar(Context context) { this(context,null); } public CustomToolBar(Context context, AttributeSet attrs) { this(context, attrs,0); } public CustomToolBar(Context context, AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); init(context); } private void init(Context context) {         leftImage = new ImageView(context);         leftImage.setPadding(12,12,12,12);         rightImage = new ImageView(context);         rightImage.setPadding(12,12,12,12);         leftImage.setImageResource(R.mipmap.ic_launcher);         rightImage.setImageResource(R.mipmap.ic_launcher);         LayoutParams leftParams = new LayoutParams((int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP,48,getResources().getDisplayMetrics()),(int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP,48,getResources().getDisplayMetrics()));         leftParams.addRule(ALIGN_PARENT_LEFT,TRUE); this.addView(leftImage,leftParams);         titleTextView = new TextView(context);         titleTextView.setText("CustomToolBar");         titleTextView.setTextSize(20);         titleTextView.setTextColor(Color.WHITE);         LayoutParams titleParams  = new LayoutParams(LayoutParams.WRAP_CONTENT,LayoutParams.WRAP_CONTENT);         titleParams.addRule(CENTER_IN_PARENT,TRUE); this.addView(titleTextView,titleParams);         LayoutParams rightParams = new LayoutParams((int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP,48,getResources().getDisplayMetrics()),(int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP,48,getResources().getDisplayMetrics()));         rightParams.addRule(ALIGN_PARENT_RIGHT,TRUE); addView(rightImage,rightParams); } }

2. 自定义属性

有时候我们想在XML中使用CustomToolBar时，希望能在XML中直接指定Title的显示内容，字体颜色，leftImage和rightImage的显示图片等。这就需要自定义属性。

1. attrs.xml中声明自定义属性

   在res目录下的attrs.xml文件中（没有就自己创建一个），使用标签自定义属性，如下所示：

   <declare-styleable name="CustomToolBar">         <attr name = "titleText" format="string|reference"/>         <attr name="myTitleTextColor" format="color|reference"/> <attr name="titleTextSize" format="dimension|reference"/> <attr name="leftImageSrc" format="reference"/> <attr name="rightImageSrc" format="reference"/> </declare-styleable>

   解释：

   • declare-styleable标签代表一个自定义属性集合，一般会与自定义控件结合使用
   • attr标签则代表一条具体的属性，name是属性名称，format代表属性的格式。

   在XML布局中使用自定义属性

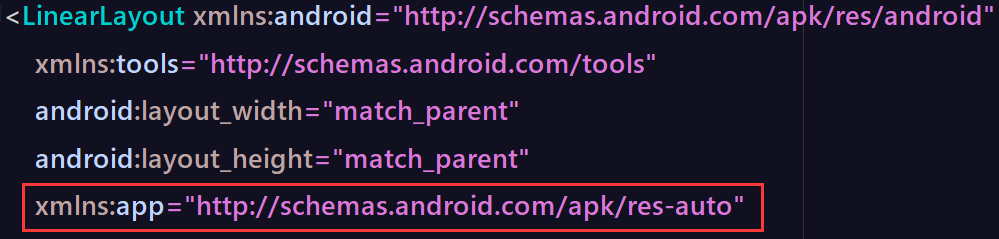

首先添加命名空间xmnls:app ，然后通过命名空间app引用自定义属性，并传入相应的图片资源和字符串内容。

在CustomToolBar中，获取自定义属性的引用值

private void initAttrs(Context context) {         TypedArray ta = context.obtainStyledAttributes(R.styleable.CustomToolBar);         titleText = ta.getString(R.styleable.CustomToolBar_titleText);         textColor = ta.getColor(R.styleable.CustomToolBar_myTitleTextColor,Color.WHITE);         titleTextSize = ta.getDimension(R.styleable.CustomToolBar_titleTextSize,12);         leftImageId = ta.getResourceId(R.styleable.CustomToolBar_leftImageSrc,R.mipmap.ic_launcher);         rightImageId = ta.getResourceId(R.styleable.CustomToolBar_rightImageSrc,R.mipmap.ic_launcher); }

3. 直接继承View或ViewGroup

这种方式相比第一种麻烦一些，但是更加灵活，也能实现更加复杂的UI界面。一般需要解决以下问题：

• 如何根据相应的属性将UI元素绘制到界面；
• 自定义控件的大小，也就是宽和高分别设置多少；
• 如果是ViewGroup，如何合理安排子元素的摆放位置。

以上三个问题依次在如下三个方法中解决：

1. onDraw
2. onMeasure
3. onLayout

因此自定义View的工作重点其实就是复写并且合理的实现这三个方法。注意：并不是每个自定义View都需要实现这三个方法，大多数情况下只需要实现其中2个甚至1个方法也能满足需求。

onDraw

onDraw方法接收一个Canvas参数。Canvas可以理解为一个画布，在这块画布上可以绘制各种类型的UI元素。

系统提供了一系列Cnavas操作方法，如下：

void drawRect(RectF rect,Paint paint);//绘制矩形区域 void drawOval(RectF oval,Paint paint);//绘制椭圆 void drawCircle(float cx,float cy,float radius,Paint paint);//绘制圆形 void drawArc(RectF oval,float startAngle,float sweepAngle,boolean useCenter,Paint paint);//绘制弧形 void drawPath(Path path,Paint paint);//绘制path路径 void drawLine(float startX,float startY,float stopX,float stopY,Paint paint);//绘制连线 void drawOval(float x,float y,Paint paint);//绘制点

从上图中可以看出，Canvas中每一个绘制操作都需要传入一个Paint对象。Paint就相当于一个画笔，我们可以设置画笔的各种属性，实现不同的绘制效果。

setStyle(Style style);//设置绘制模式 setColor(int color);//设置颜色 setAlpha(int a);//设置透明度 setShader(Shader sahder);//设置Paint的填充效果 setStroke(float width);//设置线条宽度 setTextSize(float textSize);//设置文字大小 setAntiAlias(boolean aa);//设置抗锯齿开关 setDither(boolean dither);//设置防抖动开关

如下代码，定义PieImageView继承自View，然后在onDraw方法中，分别使用canvas的drawArc，和drawCircle来绘制弧度和圆形。这两个形状结合在一起就能表示一个简易的圆形进度条控件。

public class PieImageView extends View { private static final int MAX_PROGRESS = 100; private Paint mArcPaint; private RectF mBound; private Paint mCirclePaint; private int mProgress = 0; public PieImageView(Context context) { this(context,null); } public PieImageView(Context context, @Nullable AttributeSet attrs) { this(context, attrs,0); } public PieImageView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); init(); } public void setProgress(@IntRange(from  = 0,to = MAX_PROGRESS) int mProgress){ this.mProgress = mProgress;         ViewCompat.postInvalidateOnAnimation(this); } private void init() {         mArcPaint = new Paint(Paint.ANTI_ALIAS_FLAG);         mArcPaint.setStyle(Paint.Style.FILL_AND_STROKE);         mArcPaint.setStrokeWidth(dpToPixel(0.1f,getContext()));         mArcPaint.setColor(Color.RED);          mCirclePaint = new Paint(Paint.ANTI_ALIAS_FLAG);         mCirclePaint.setStyle(Paint.Style.STROKE);         mCirclePaint.setStrokeWidth(dpToPixel(2,getContext()));         mCirclePaint.setColor(Color.argb(120,0xff,0xff,0xff));         mBound = new RectF(); } @Override protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) { int widthMode = MeasureSpec.getMode(widthMeasureSpec); int heightMode = MeasureSpec.getMode(heightMeasureSpec); int measureWidth = MeasureSpec.getSize(widthMeasureSpec); int measureHeight = MeasureSpec.getSize(heightMeasureSpec); //判断是wrap_content模式 if (MeasureSpec.AT_MOST == widthMode||MeasureSpec.AT_MOST == heightMode){ //将宽高设置为传入宽高的最小值 int size = Math.min(measureWidth,measureHeight); setMeasuredDimension(size,size); }else{ setMeasuredDimension(measureWidth,measureHeight); } } @Override protected void onSizeChanged(int w, int h, int oldw, int oldh) { super.onSizeChanged(w, h, oldw, oldh); int min = Math.min(w,h); int max = w + h - min; int r = Math.min(w,h)/3;         mBound.set((max >> 1) - r,(min >> 1) -r,(max>>1)+r,(min>>1)+r); } @Override protected void onDraw(Canvas canvas) { super.onDraw(canvas); if (mProgress!=MAX_PROGRESS&&mProgress!=0){ float mAngle = mProgress*360f/MAX_PROGRESS;             canvas.drawArc(mBound,270,mAngle,true,mArcPaint);             canvas.drawCircle(mBound.centerX(),mBound.centerY(),mBound.height()/2,mCirclePaint); } } private float scale = 0; private int dpToPixel(float dp, Context context) { if (scale == 0){             scale = context.getResources().getDisplayMetrics().density; } return (int)(dp*scale); } }

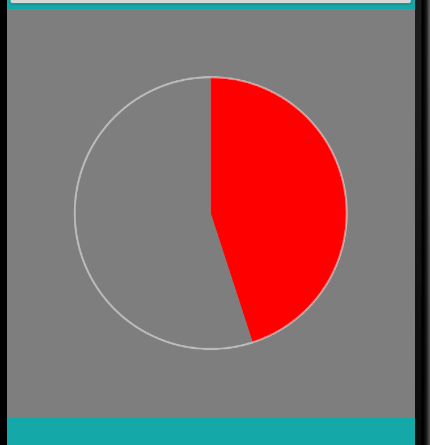

在Activity中设置进度为45

如果在上面代码中的布局文件中，将PieImageView的宽高设置为wrap_content（也就是自适应），显示效果如下：

宽是父容器的宽，高等于宽，这是因为我们在onMeasure中处理了wrap_content的情况。

4. ViewGroup的onMeausre

如果我们自定义的控件是一个容器，onMeasure方法会更加复杂一些。因为ViewGroup在测量自己的宽高之前，需要先确定其内部子View的所占大小，然后才能确定自己的大小。

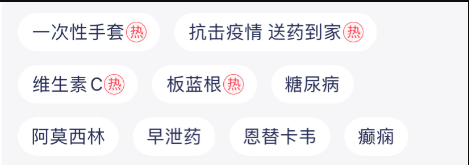

当我们要自己定义一个ViewGroup时，也需要在onMeaure方法中综合考虑子View的宽度。比如如果要实现一个流式布局FlowLayout，效果如下：

在大多数App的搜索界面经常会使用FlowLayout来展示历史搜索或者热门搜索项。FlowLayout的每一行中的item的个数不一定，当每行item累计宽度超过可用总宽度，则需要重启一行进行摆放。如下：

protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) { super.onMeasure(widthMeasureSpec, heightMeasureSpec); //获得宽高的测量模式和测量值 int widthMode = MeasureSpec.getMode(widthMeasureSpec); int widthSize = MeasureSpec.getSize(widthMeasureSpec)-getPaddingLeft()-getPaddingRight(); int heightSize = MeasureSpec.getSize(heightMeasureSpec)-getPaddingBottom()-getPaddingTop(); int heightMode = MeasureSpec.getMode(heightMeasureSpec); //获得容器中子View的个数 int childCount = getChildCount(); //记录每一行View的总宽度 int totalLineWidth = 0; //记录每一行最高view的高度 int perLineMaxHeight = 0; //记录当前ViewGroup的总高度 int totalHeight = 0; for (int i = 0; i < childCount; i++) {             View childView = getChildAt(i); //对子view进行测量 measureChild(childView,widthMeasureSpec,heightMeasureSpec);             MarginLayoutParams lp = (MarginLayoutParams) childView.getLayoutParams(); //获得子view的测量宽度 int childWidth = childView.getMeasuredWidth()+lp.leftMargin+lp.rightMargin; //获得子view的测量高度 int childHeight = childView.getMeasuredHeight()+lp.topMargin+lp.bottomMargin; if (totalLineWidth+childWidth>widthSize){ //统计总高度                 totalHeight+=perLineMaxHeight; //开启新一行                 totalLineWidth=childWidth;                 perLineMaxHeight=childHeight; }else{ //记录每一行的总宽度                 totalLineWidth+=childWidth; //比较每一行最高的view                 perLineMaxHeight = Math.max(perLineMaxHeight,childHeight); } //当前view已是最后一个view时，将改行最大高度添加到totalHeight中 if (i == childCount-1){                 totalHeight+=perLineMaxHeight; } } //如果高度的测量模式是EXACTLY，则高度用测量值，否则用计算出来的总高度（这时的测量模式是AT_MOST）         heightSize = heightMode == MeasureSpec.EXACTLY?heightSize:totalHeight; setMeasuredDimension(widthSize,heightSize); }

上述onMeasure方法的主要目的有2个：

• 通过measureChild方法递归测量子View
• 通过叠加每一行的高度，计算出最终FlowLayout的最终高度totalHeight

ViewGroup中的onLayout方法声明如下：

protected abstract void onLayout(boolean changed,int l,int t,int r,int b);

它是一个抽象方法 ，也就是每一个自定义ViewGroup都必须实现如何排布子View，具体就是遍历每一个子View，调用child.layout(l,t,r,b);为每个子View设置具体的布局位置。如下：

protected void onLayout(boolean changed, int l, int t, int r, int b) {         Log.d("PADDING", "onLayout: viewgroup width--->"+getWidth());         Log.d("PADDING", "onLayout: paddingLeft --->"+getPaddingLeft());         mAllViews.clear();         mPerLineMaxHeight.clear(); //存放每一行的子view         List<View> lineViews = new ArrayList<>(); //记录每一行已存放view的总宽度 int totalLineWidth = 0; //记录每一行最高View的高度 int lineMaxHeight = 0; /**************************遍历所有View，将View添加到List<List<View>>集合中*************************/ //获得View的总个数 int childCount = getChildCount(); for (int i = 0; i < childCount; i++) {             View childView = getChildAt(i);             MarginLayoutParams lp = (MarginLayoutParams) childView.getLayoutParams(); int childWidth = childView.getMeasuredWidth()+lp.leftMargin+lp.rightMargin; int childHeight = childView.getMeasuredHeight()+lp.topMargin+lp.bottomMargin; if (totalLineWidth+childWidth>getWidth()){                 mAllViews.add(lineViews);                 mPerLineMaxHeight.add(lineMaxHeight); //开启新一行                 totalLineWidth = 0;                 lineMaxHeight = 0;                 lineViews = new ArrayList<>(); }              totalLineWidth+=childWidth;             lineViews.add(childView);             lineMaxHeight = Math.max(lineMaxHeight,childHeight); } //单独处理最后一行         mAllViews.add(lineViews);         mPerLineMaxHeight.add(lineMaxHeight); /***********************遍历集合中的所有view并显示出来***********************/ //表示一个view和父容器左边的距离 int mLeft = getPaddingLeft(); //表示view和父容器顶部的距离 int mTop = getPaddingTop(); for (int i = 0; i < mAllViews.size(); i++) { //获得每一行的所有view             lineViews = mAllViews.get(i);             lineMaxHeight = mPerLineMaxHeight.get(i); for (int j = 0; j < lineViews.size(); j++) {                 View childView = lineViews.get(j);                 MarginLayoutParams lp = (MarginLayoutParams) childView.getLayoutParams(); int leftChild = mLeft + lp.leftMargin; int topChild = mTop + lp.topMargin; int rightChild = leftChild + childView.getMeasuredWidth(); int bottomChild = topChild+childView.getMeasuredHeight(); //四个参数分别表示view的左上角和右下角                 childView.layout(leftChild,topChild,rightChild,bottomChild);                 mLeft+=lp.leftMargin+childView.getMeasuredWidth()+lp.rightMargin; }             mLeft=getPaddingLeft();             mTop+=lineMaxHeight; } }

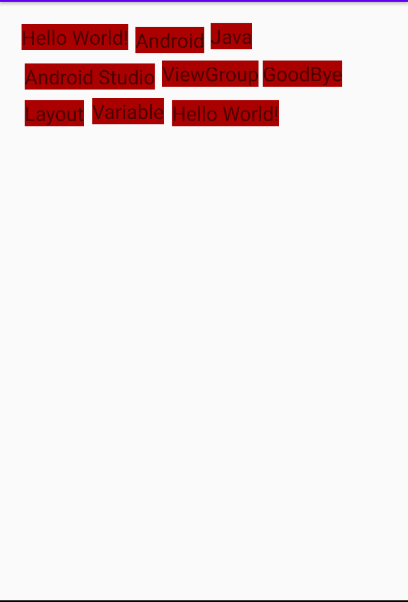

最终使用效果：

<com.song.lagoucustomizedview.FlowLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto" xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent" android:layout_height="match_parent" tools:context=".MainActivity" android:padding="20dp"> <TextView android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_margin="2dp" android:background="#aa0000" android:text="Hello World!" android:textSize="20sp" /> <TextView android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_margin="5dp" android:background="#aa0000" android:text="Android" android:textSize="20sp" /> <TextView android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_margin="1dp" android:background="#aa0000" android:text="Java" android:textSize="20sp" /> <TextView android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_margin="5dp" android:background="#aa0000" android:text="Android Studio" android:textSize="20sp" /> <TextView android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_margin="2dp" android:background="#aa0000" android:text="ViewGroup" android:textSize="20sp" /> <TextView android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_margin="2dp" android:background="#aa0000" android:text="GoodBye" android:textSize="20sp" /> <TextView android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_margin="5dp" android:background="#aa0000" android:text="Layout" android:textSize="20sp" /> <TextView android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_margin="3dp" android:background="#aa0000" android:text="Variable" android:textSize="20sp" /> <TextView android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_margin="5dp" android:background="#aa0000" android:text="Hello World!" android:textSize="20sp" /> </com.song.lagoucustomizedview.FlowLayout>
