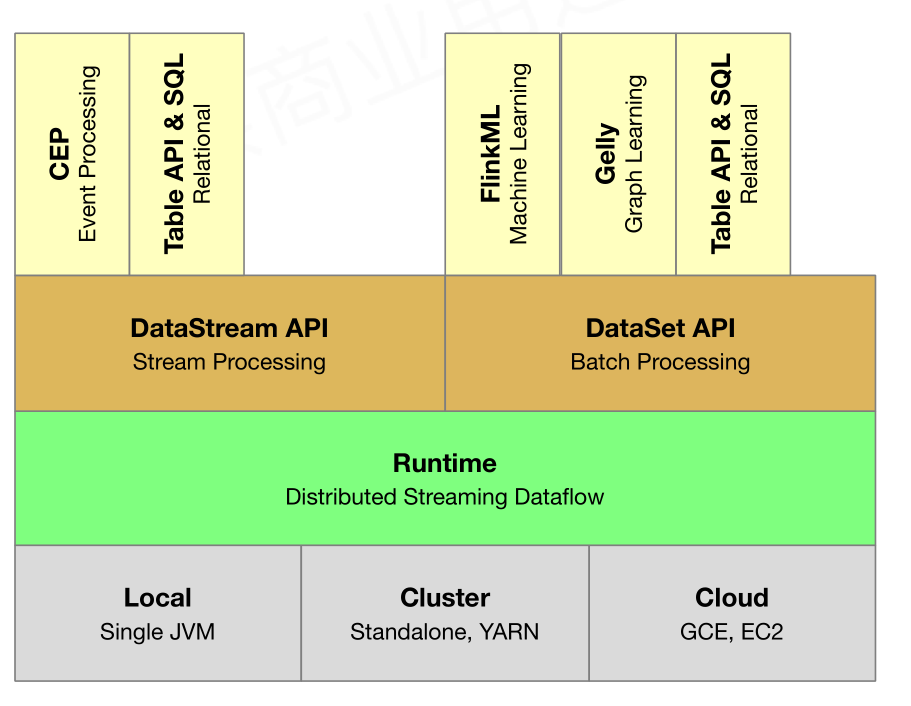

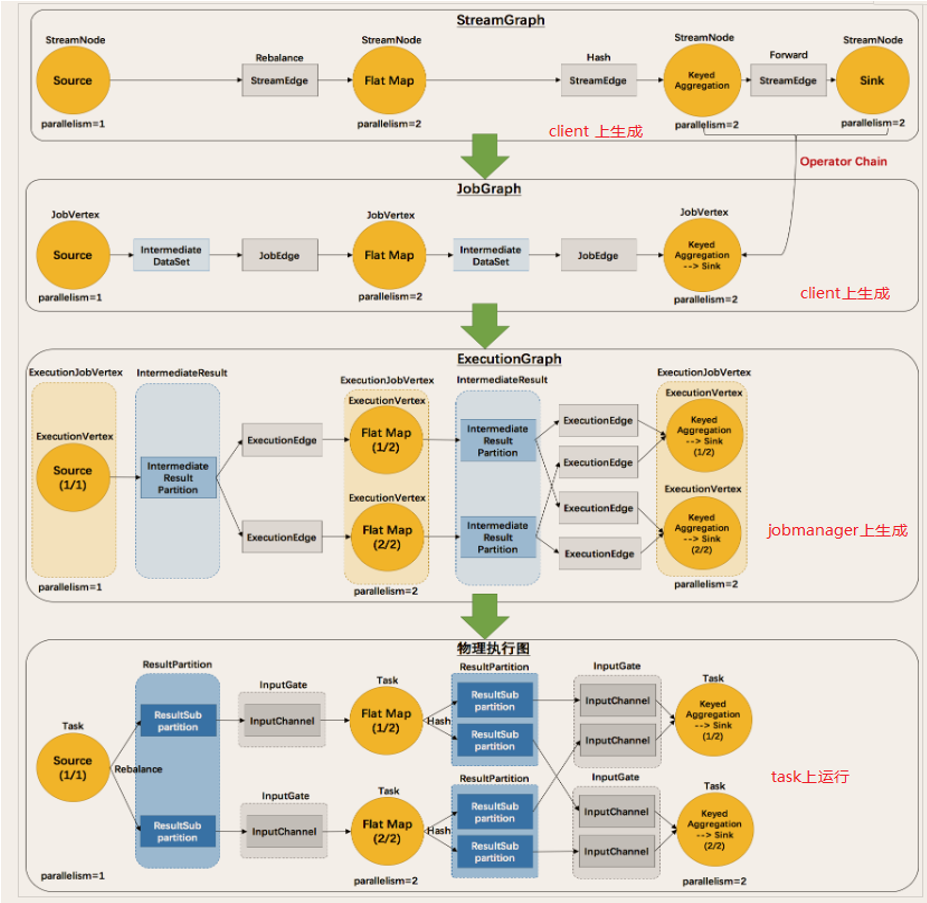

三连后观看，养成好习惯！ Apache Flink 一个高性能的分布式数据处理引擎，它用于对无界和有界数据流进行有状态计算，它被设计在所有常见的集群环境中运行，以内存执行速度和任意规模来执行计算。 一个身材苗条，婀娜多姿，上身穿着白衬衫，下身包臀裙的小姐姐，拿着一个精致的笔记本，径直的走过来说“请跟我来”，我和她到了个小房间，窗外的阳光照映着她粉嫩的脸颊，这时，我决定了，我们的孩子以后叫。。。（ 啊！喂！！你号不要了？！） 美女面试官：帅哥，我们开始今天的面试吧！ 嗯？！她竟然叫我帅哥啊！！！我是不是有戏？我想到了和她一起夕阳下奔跑的画面。 了解过Flink整体架构吗？能不能给我简单讲讲？ 卧槽，上来就这么刺激？还好我有准备！！ 来，我先给你看个大宝贝（我确定，我没有GHS！） Flink整体架构主要分为4个层面，物理资源层，Runtime统一执行引擎，API层，High-level API层。 它可以跑在我们平时做调试用的单线程的Local环境里面，也可以跑在像Yarn，standalone（flink自带）等资源管理系统上面实现分布式资源管理，还可以跑在EC2这种云计算的环境里面。 针对不同的环境，Runtime层实现了统一的作业执行引擎。 基于Runtime层，Flink提供了两种不同的API，一个是用于操作流的DataStream API，一个是用于操作批数据的DataSet Api。 在这两种API之上，Flink提供了一组高级的API，像Table API&SQL，CEP， 方便用户做更简单的操作。 美女面试官：小帅哥，不错嘛！那Runtime层总体架构又是怎样的呢，具体细节你有了解过吗？ 上来就这么深入？？ Flink运行时组件主要有Dispatcher，ResourceManager，JobManager，TaskManager。 分发器的主要作用是为client的应用提交提供rest接口。当一个应用被提交执行时，分发器就会启动并将应用移交给一个JobManager。由于是REST接口，所以Dispatcher可以作为集群的一个HTTP接入点，这样就能够不受防火墙阻挡。Dispatcher也会启动一个Web UI，用来方便地展示和监控作业执行的信息。Dispatcher在架构中可能并不是必需的，这取决于应用提交运行的方式。它运行在ApplicationMaster进程中。 控制一个应用程序执行的主进程，也就是说，每个应用程序都会被一个不同的JobManager所控制执行。JobManager会先接收到要执行的应用程序，这个应用程序会包括：作业图（JobGraph）、逻辑数据流图（logical dataflow graph）和打包了所有的类、库和其它资源的JAR包。JobManager会把JobGraph转换成一个物理层面的数据流图，这个图被叫做“执行图”（ExecutionGraph），包含了所有可以并发执行的任务。JobManager会向资源管理器（ResourceManager）请求执行任务必要的资源，也就是任务管理器（TaskManager）上的插槽（slot）。一旦它获取到了足够的资源，就会将执行图分发到真正运行它们的TaskManager上。而在运行过程中，JobManager会负责所有需要中央协调的操作，比如说检查点（checkpoints）的协调。它运行在ApplicationMaster进程中。 主要负责管理任务管理器（TaskManager）的插槽（slot），TaskManger插槽是Flink中定义的处理资源单元。Flink为不同的环境和资源管理工具提供了不同资源管理器，比如YARN、Mesos、K8s，以及standalone部署。当JobManager申请插槽资源时，ResourceManager会将有空闲插槽的TaskManager分配给JobManager。如果ResourceManager没有足够的插槽来满足JobManager的请求，它还可以向资源提供平台发起会话，以提供启动TaskManager进程的容器。另外，ResourceManager还负责终止空闲的TaskManager，释放计算资源。它运行在ApplicationMaster进程中。 Flink中的工作进程。通常在Flink中会有多个TaskManager运行，每一个TaskManager都包含了一定数量的插槽（slots）。插槽的数量限制了TaskManager能够执行的任务数量。启动之后，TaskManager会向资源管理器注册它的插槽；收到资源管理器的指令后，TaskManager就会将一个或者多个插槽提供给JobManager调用。JobManager就可以向插槽分配任务（tasks）来执行了。在执行过程中，一个TaskManager可以跟其它运行同一应用程序的TaskManager交换数据。 我们就以yarn下的分布式模式为例吧。 Flink采用了经典的master-slave架构，前面运行着Dsipachter、Resourcemanager、JobManager的ApplicationMaster相当于Master，后面的Taskmanager相当于slave。 首先，当我们客户端提交一个作业的时候，Client会先将用户用DataSteam、DateSet、Table API编写的作业转换成一个可以提交JobGraph（作业图），在这中间他会看哪些task可以分成一块，然后把它们栓（chain）在一起，还会去检查各个task的输入输出类型是否匹配，还有对一些job作一些额外的优化，比如说Batch Job。 Client会向yarn等资源管理器申请一个container容器，然后让yarn在容器中AM进程拉起来，启动完成后，作业会提交给Dispatcher，Dispatcher这时就会启动一个新的JM线程。 JM得到作业图后他会根据JobGraph先分析这个作业需要的资源，生成执行图（ExecutionGraph），然后他会找RM来获取所需要的资源，RM此时会向yarn去索要资源（container）和前面的启动AM一样，这时TM就会被启起来。 之后，RM会向找到TM告诉他：“你的slot被征用了！”，TM就会哭着向JM回复：“这些slot暂时归你了”并且把对应的slot标记为“正在使用”，这时候JM就可以把task Submit上去。 TM在收到task后，会为这个task启动一个新的线程，当全部的task都启起来之后多个task就可以使用flink的shuffle模块来交换数据，整个作业就可以跑起来了。 面试官听到这里惊呆了，通透而明亮的双眸向我投向钦佩的目光。当时我都觉得稳了，可没想到后来。。。 说了这么多我都口渴了，要么。。我们歇会再战？ 下一章：房东太太 你知道的越多，你的头就会越秃 原创不易,白嫖不好，各位的支持和认可，就是我创作的最大动力，我们下篇文章见！ 本博客仅发布于ImapBox—一个帅到不能再帅的人 Mr_kidBK。转载请标明出处。 ！！转发！！！么么哒！
点个关注吧，球球啦！前言
相信过多的我不需要做什么介绍，本系列将以flink整体架构，资源管理与作业调度，错误恢复三个层面详细的讲述Flink Runtime运行时架构核心机制。正文
不过心中还是暗暗自喜的，不仅是因为看到了美女的舒畅，而且看她这么年轻感觉应该问的不会太难。但是后来我才发现噩梦，才刚刚开始o(╥﹏╥)o
在我正在细算我的颜值能给这次面试加多少分的时候，她问道：
* 分发器（Dispatcher）
* 作业管理器（JobManager）
* 资源管理器（ResourceManager）
* 任务管理器（TaskManager）

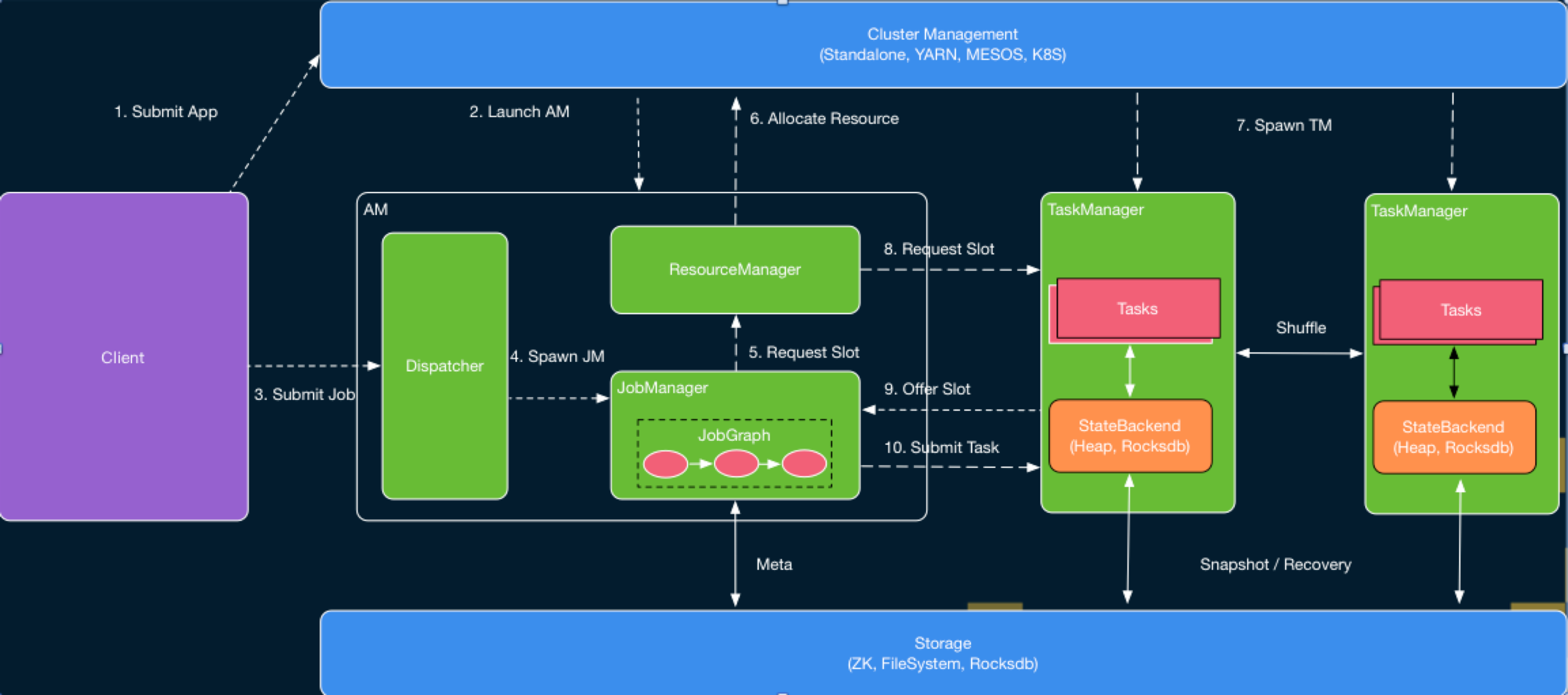

yarn提交有两种运行模式，一种是pre-job，还有一种是session，session模式比较简单，它是在作业提交之前就已经在yarn集群上启动了AM和TM，并且共用资源，我们这里就以说pro-job模式为例。
（不对，写错了。。。警察蜀黍听我解释。。。）
下一章：资源管理与作业调度点关注，不迷路！
