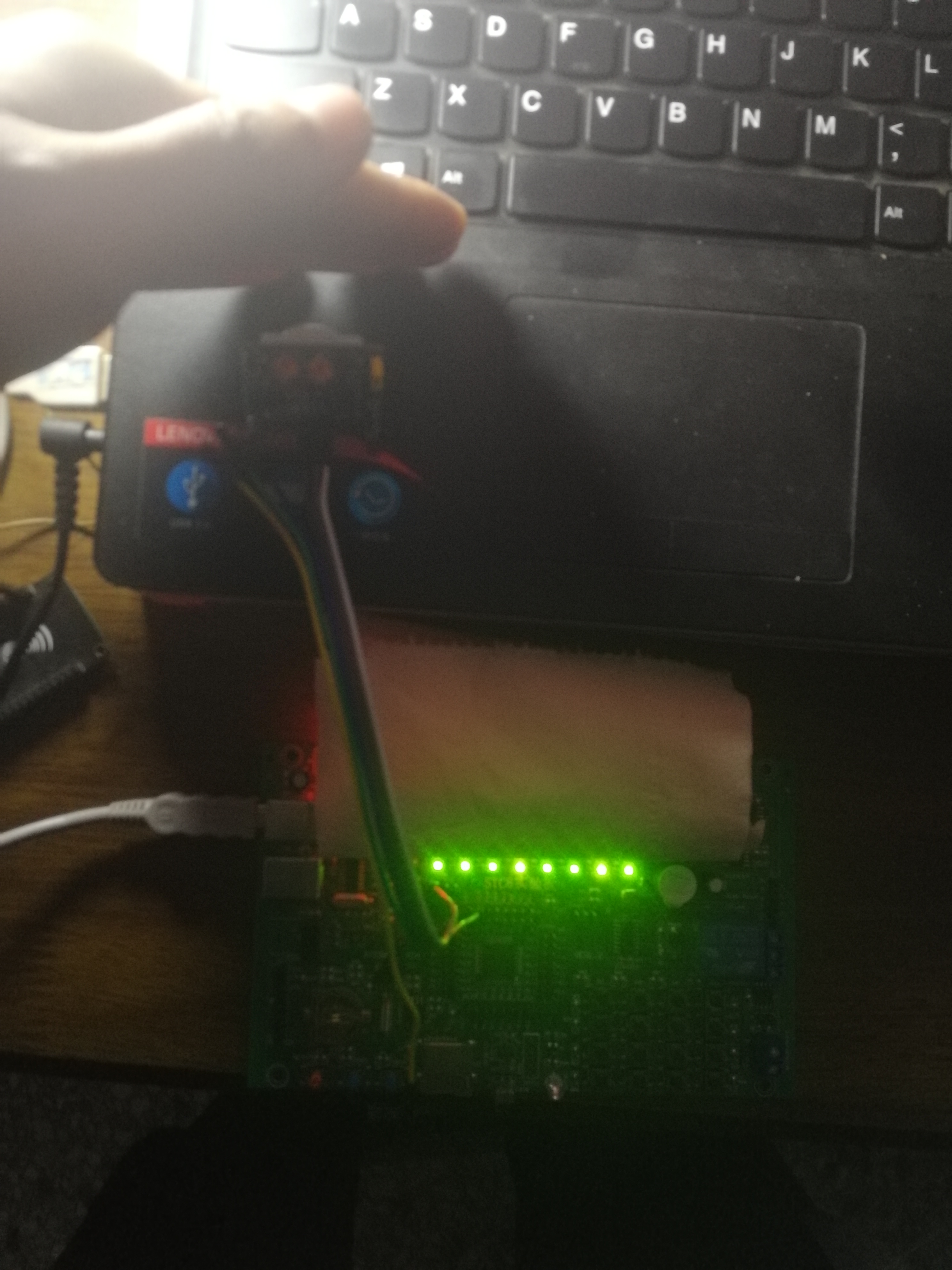

问题原因及解决办法在文末， 一、HC-SR501 小型人体感应模块说明书（来源于HCSR501官方说明文档） 三、出现问题 LED灯在HCSR501模块不管在有人还是没人时一直时亮时灭。 四、检查解决 问题原因： 仔细检查程序没问题，检查HCSR501接线发现HCSR501所接正极电源为3.3V，而HCSR501说明书里明确指出工作电压为4.5V-20V，于是把HCSR501的正极输入端接到单片机的5V输出端。再次测试成功。 五、效果图
首先介绍一下什么是HCSR501。

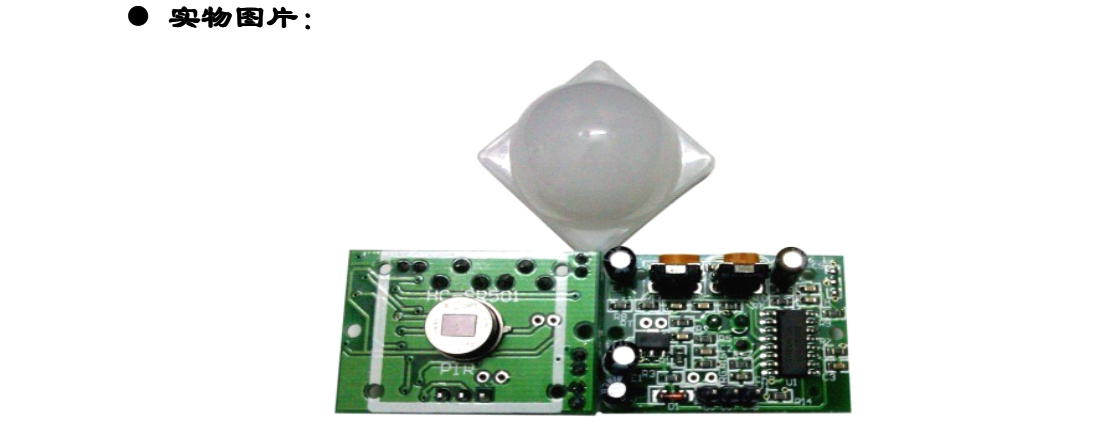

1、产品概述
HC-SR505 小型人体感应模块是基于红外线技术的自动控制产品,
灵敏度高，可靠性强，超小体积，超低电压工作模式。广泛应用于各
类自动感应电器设备,尤其是干电池供电的自动控制产品。

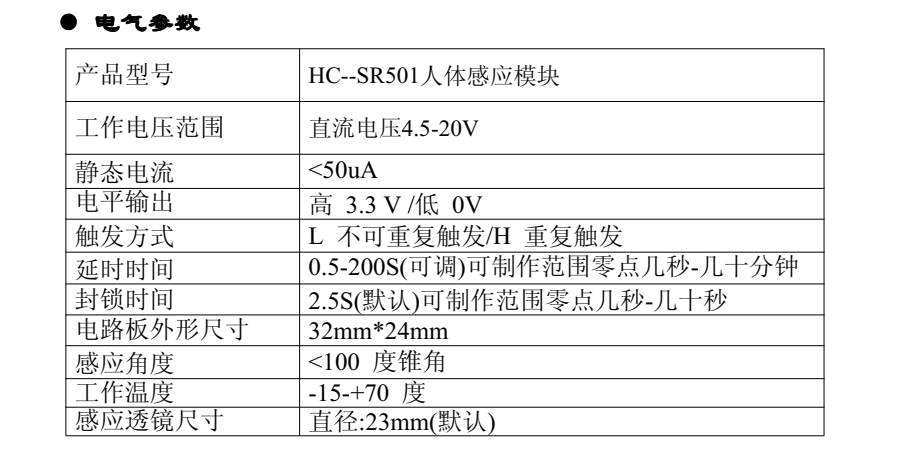

2、电气参数

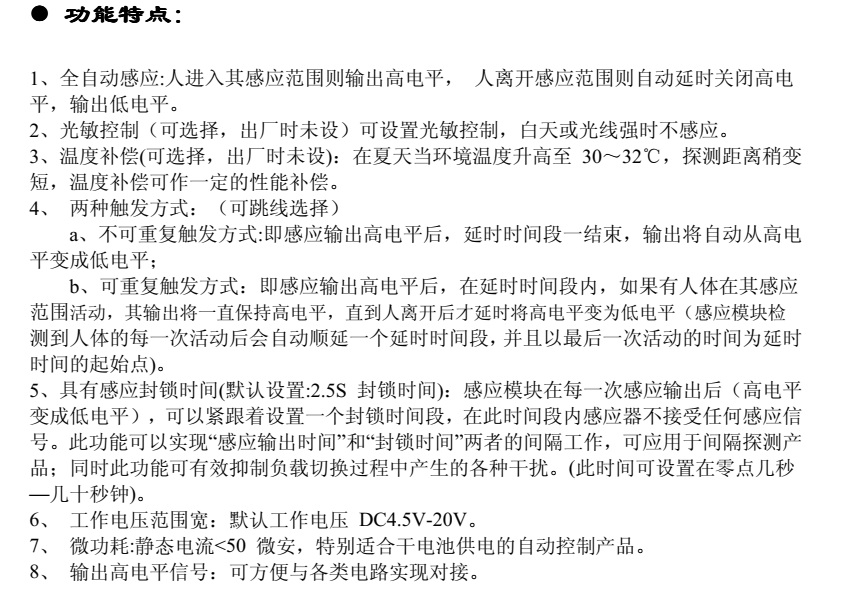

3、功能特点

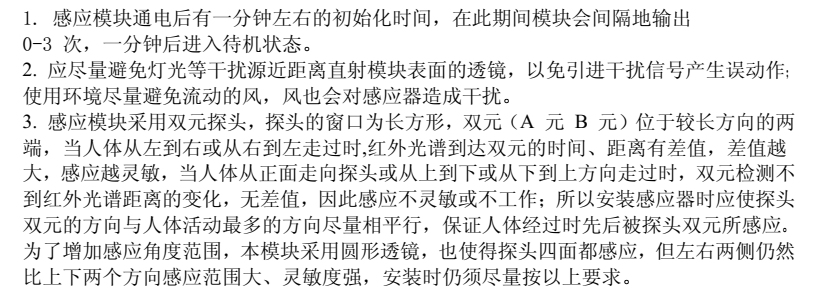

4.使用说明

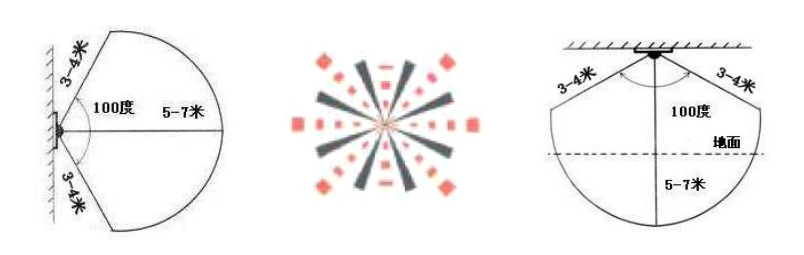

5.感应范围

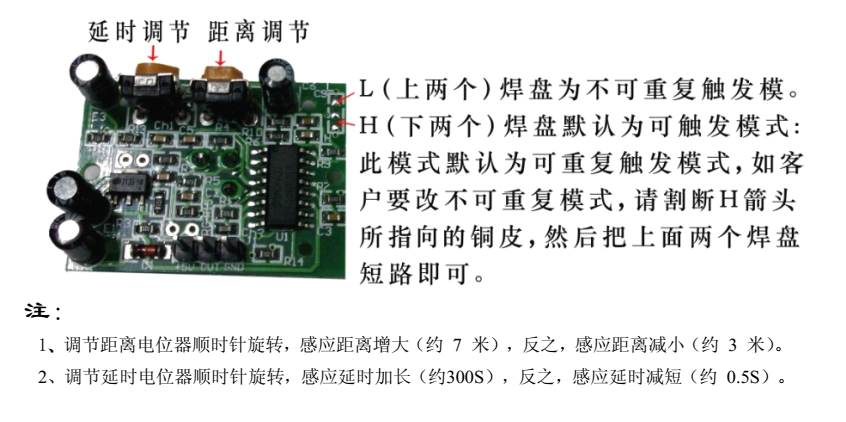

6.外形调节
7.应用范围及电路说明
二、HCSR501连接单片机后，程序如下：#include <STC8.H> #include<intrins.h> sbit HCR501=P3^2; //HCSR501的电平输出端接入单片机P3^2口 void main(void) { P6=0XFF; while(1) { if(HCR501 == 1) //有人时，输出高电平 P6 = 0X00; //此单片机的LED灯为共阳极，使P6口为低电平，LED灯全亮 else if(HCR501 == 0) P6 = 0XFF; //P6口为高电平，LED灯全灭 } }
