笔者的开发板是正点原子的stm32F103zet6迷你板。串口的使用是USART1.单片机相关串口的程序就不讲解，编写上位机程序是使用C++语言，在VS2017里面编写，下面进入正题。

一、相关知识

大家可以先参考一下这篇blog，C++串口通信里面详细讲解了C++串口的相关知识，以及一些函数的讲解。
下面我也会根据他的blog再讲解。

二、实现过程

1、打开串口：
使用函数：HANDLE CreateFile（）；

HANDLE CreateFile（ LPCTSTR  lpFileName DWORD   dwDesiredAccess DWORD   dwSharedMode LPSECURITY_ATTRIBUTES  lpSecurityAttributes DWORD   dwCreationDisposition DWORD   dwFlagsAndAttributes HANDLE   hTemplateFile )；

LPCTSTR lpFileName ：串口的名字，不同位置的usb接口都有一个名字，通常是写成“COM4”,有一些要写成 L”COM4″;加不加L取决于vs项目属性-常规-字符集选的是多字节字符集还是Unicode字符集，选多字节字符集则不用L。

dwDesiredAccess：将串行口指定为“读访问权限”、“写访问权限”或“读写访问权限”。可选GENERIC_READ 、GENERIC_WRITE、 GENERIC_READ | GENERIC_WRITE

dwShareMode：指定共享属性，由于串口不能共享，该参数必须置为0；
（PS：所谓共享属性，是指一个物理串口的数据给多个应用程序使用或串口使用，一般来说，串口是独占方式打开的，有且只有一个应用实例能对一个串口进行打开、读写操作。例如COM1是输入串口，从COM1口读出的数据可以供COM2、COM3等使用，也就是共享。）

lpSecurityAttributes：引用安全性属性结构，缺省值为NULL；
dwCreationDistribution：创建标志，对串口操作该参数必须置为OPEN_EXISTING；

dwFlagsAndAttributes：属性描述，用于指定该串口是否进行异步操作，该值为FILE_FLAG_OVERLAPPED，表示使用异步的I/O；该值为0，表示同步I/O操作；这里因为是跟stm32通信，我们选择FILE_ATTRIBUTE_NORMAL

hTemplateFile：对串口而言该参数必须置为NULL。

以下是应用的一个例子：

HANDLE hcom;//全局变量串口通信 hcom = CreateFile("COM9", GENERIC_READ | GENERIC_WRITE, 0, NULL, OPEN_EXISTING, FILE_ATTRIBUTE_NORMAL, NULL); if (hcom == INVALID_HANDLE_VALUE) { fprintf(stderr, "打开串口失败！n"); exit(0); }

2、设置串口的属性。

BOOL  GetCommState（       HANDLE hFile       LPDCB  lpDCB ）；

GetCommState函数的第一个参数hFile是由CreateFile函数返回指向已打开串行口的句柄。第二个参数指向设备控制块DCB。DCB是一个非常重要的数据结构，几乎所有的串行口属性和状态都存储在该结构的成员变量中。

HANDLE hFile：填写刚刚建立的串口句柄。
LPDCB lpDCB：定义一个dcb, 第二个参数指向设备控制块DCB。如果函数调用成功，则返回值为非0；若函数调用失败，则返回值为0。

应用实例：

DCB dcb; GetCommState(hcom, &dcb);

3、设置发送和接收缓冲区

BOOL  SetupComm（      HANDLE hFile      DWORD dwInQueue      DWORD dwOutQueue ）；

当一个串行口打开时，可以为该串口分配一个发送缓冲区和一个接收缓冲区。串行口发送缓冲区和接收缓冲区的配置可以由函数SetupComm实现。如果不调用SetupComm，系统会为该串口分配默认的发送缓冲区和接收缓冲区。但是为了保证缓冲区的大小与实际需要的一致，最好调用该函数进行设置。
这里我们是这样设置的：

SetupComm(hcom, 1024, 1024);//设置缓冲区大小

4、设置波特率，奇偶校验这些

dcb.BaudRate = 9600;//波特率  dcb.ByteSize = 8;  dcb.Parity = 0;  dcb.StopBits = 1;

5、串行数据的发送和接收
接收：
利用ReadFile函数可以读取将串行口接收到的数据。ReadFile函数原型如下：

BOOL  ReadFile（ HANDLE  hFile LPVIOD   lpBuffer DWORD   nNumberOfBytesToRead LPDWORD   lpNumberOfBytesRead LPOVERLAPPED  lpOverlapped ）；

HANDLE hFile：hFile指向已经打开的串行口句柄；
lpBuffer：指向一个读取数据缓冲区；nNumberOfBytesToRead：指定要从串行设备中读取的字节数；
lpNumberOfBytesRead：指明实际从串行口中读出的字节数；
lpOverlapped指向一个OVERLAPPED结构变量，该结构变量中包含一个同步事件。

例子：

unsigned char lpBuffer[2];//设置的要接收的数据   DWORD dwBytesRead = 2;//设置实际接收的数据 if (ReadFile(hcom, lpBuffer, dwBytesRead, &dwBytesRead, NULL))//这一句其实就已经读好了数据。 {    tmp1 = lpBuffer[0] - '0';    tmp2 = lpBuffer[1] - '0';    PreY = Y;    Y = tmp1 * 10 + tmp2; //printf("接收数据成功！n"); }

因为我在stm32中发送int型的数据是用printf（“%d”,a）;这样的，所以发过来就是一个一个的字符；比如a=10;那么接收到的数据就存在lpBuffer[2]中；lpBuffer[0]=‘1’，lpBuffer[1]=‘0’；

   tmp1 = lpBuffer[0] - '0';    tmp2 = lpBuffer[1] - '0';    PreY = Y;    Y = tmp1 * 10 + tmp2;

所以上面这段我是用来把字符型转化为整型。
数据发送的我就不讲解了，文章后面会附上参考的blog，里面有详细的讲解。

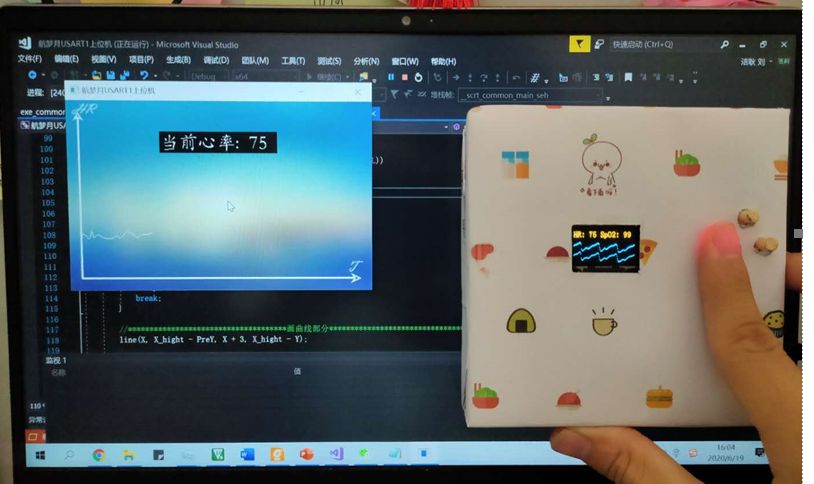

以下的代码是我做了一个心率检测的项目的小作品，通过STM32将心率值传输到电脑，还使用了一个easyx图形库，使程序更加美观。如下图：
easyx的使用很简单，想做上位机但是不会C#,qt，labview的，可以试一试。

#include<iostream> #include<windows.h> #include"easyx.h" #include <graphics.h> #include <conio.h> #include<time.h> #include<stdlib.h> #include <mmsystem.h> #pragma comment(lib,"winmm.lib") using namespace std; const int HIGHT = 313;//窗口的高 const int WIDTH = 500;//窗口的宽 const int X_hight = 293;//x轴的高 IMAGE background0, background2, background1; HANDLE hcom;//全局变量串口通信 int tmp1,tmp2,PreY=0,Y=0,X=18,ImageFlag;//对应于接收到的十位和各位 bool word_flag=TRUE;//用来改变字体   DWORD WINAPI playMusic(LPVOID lpParamer)//重新开一个线程 { mciSendString("open heart.mp3", 0, 0, 0); mciSendString("play heart.mp3 wait", 0, 0, 0); mciSendString("close heart.mp3", 0, 0, 0); return 0; } void BackGround()//加载背景 { loadimage(&background0, "b0.jpg"); loadimage(&background1, "b11.jpg"); loadimage(&background2, "b2.jpg"); //putimage(0, 0, &background2); } void WordStyle()//改变字体 { if (word_flag) { settextstyle(35, 0, _T("宋体"));//输出文本   word_flag=!word_flag; } else { settextstyle(35, 0, _T("华文楷体"));//输出文本   word_flag = !word_flag; } } void Mouse()//鼠标检测的 { while (MouseHit()) {   MOUSEMSG m;   m = GetMouseMsg(); switch (m.uMsg) { case WM_LBUTTONDOWN:putimage(0, 0, &background0); X = 18; break; case WM_MBUTTONDOWN:putimage(0, 0, &background1); X = 18; break; case WM_RBUTTONDOWN:putimage(0, 0, &background2); X = 18; break; case  WM_MOUSEWHEEL: WordStyle(); break; //default:break; } } } int main() { initgraph(WIDTH, HIGHT);// 绘图窗口初始化 BackGround(); ////*********************************//串口通信初始化//*************************************************************  hcom = CreateFile("COM9", GENERIC_READ | GENERIC_WRITE, 0, NULL, OPEN_EXISTING, FILE_ATTRIBUTE_NORMAL, NULL); if (hcom == INVALID_HANDLE_VALUE) { fprintf(stderr, "打开串口失败！n"); exit(0); } SetupComm(hcom, 1024, 1024);//设置缓冲区大小  DCB dcb; GetCommState(hcom, &dcb);  dcb.BaudRate = 9600;//波特率  dcb.ByteSize = 8;  dcb.Parity = 0;  dcb.StopBits = 1; //SetCommState(hcom, &dcb); while (1) { //*************************************读取数据********************************************* unsigned char lpBuffer[2];   DWORD dwBytesRead = 2; if (ReadFile(hcom, lpBuffer, dwBytesRead, &dwBytesRead, NULL)) {    tmp1 = lpBuffer[0] - '0';    tmp2 = lpBuffer[1] - '0';    PreY = Y;    Y = tmp1 * 10 + tmp2; //printf("接收数据成功！n"); } else {    TCHAR a[] = _T("串口异常，请检查设备"); outtextxy(150, 50, a); Sleep(2000); break; } //*************************************画曲线部分********************************************* setlinestyle(PS_SOLID | PS_JOIN_BEVEL, 2); line(X, X_hight - PreY, X + 5, X_hight - Y); Mouse();//鼠标检测； if (Y > 90) { CreateThread(NULL, NULL, playMusic, NULL, NULL, NULL); settextcolor(RED); } else { settextcolor(WHITE); }   TCHAR s[25]; if (word_flag) _stprintf_s(s, _T("当前心率:  %d  "), Y);//转化为字符串  else _stprintf_s(s, _T("当前心率:%d"), Y); outtextxy(150, 50, s);//输出字符串 if (X <= 500)//横坐标移动 {    X += 5; } else {    X = 0; cleardevice();//清屏幕 } } return 0; }

三、参考资料：

https://blog.csdn.net/uncle123456/article/details/84716169

https://blog.csdn.net/XTUPWM/article/details/88395249

这两位博主讲的都很好，我很多也是从他们那里学来的，哈哈哈！
另外：需要心率检测模块MAX30102的资料/源码的，留个邮箱哈
