一、首先找到DHT11的官方手册 4、结束信号
（可以选择技新网https://www.jixin.pro）
二、了解DHT11
1、单总线结构
2、引脚说明：GND、VCC、空脚、数据引脚DATA
（其中数据引脚既可以接收数据，又可以发送数据）

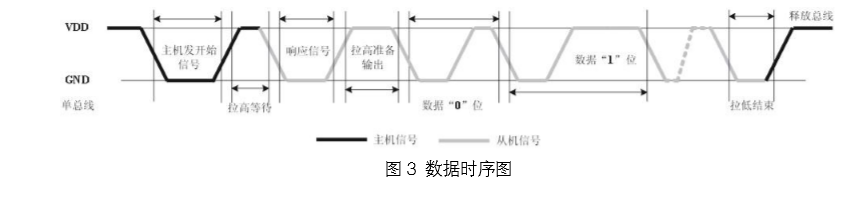

3、时序图
三、DHT11的工作过程
1、主机发送起始信号

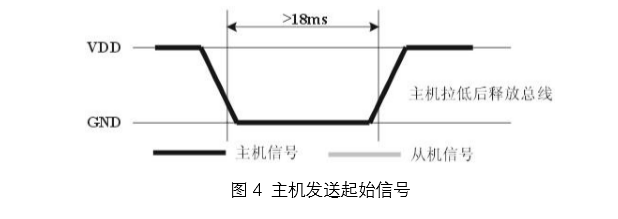

微处理器的 I/O设置为输出同时输出低电平，且低电平保持时间不能小于 18ms（最大不得超过 30ms）， 然后微处理器的 I/O设置为输入状态，由于上拉电阻，微处理器的 I/O即 DHT11的 DATA 数据线也随之变 高，等待 DHT11作出回答信号，发送信号如图所示：
2、从机响应信号

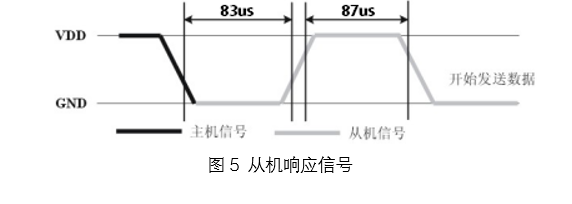

DHT11 的 DATA引脚检测到外部信号有低电平时，等待外部信号低电平结束，延迟后 DHT11 的 DATA 引脚处于输出状态，输出 83微秒的低电平作为应答信号，紧接着输出 87 微秒
高电平通知外设准备接 收数据，微处理器的 I/O 此时处于输入状态，检测到 I/O 有低电平（DHT11回应信号）后，等待 87 微秒 的高电平后的数据接收，发送信号如图所示：
3、DATA引脚输出数据
由 DHT11 的 DATA引脚输出 40 bit的数据，微处理器根据 I/O电平的变化接收 40 位数据
位数据“ 0 ”和“ 1 ”的格式信号如下：
54 微秒的低电平和 23-27 微秒的高电平表示“0”， 54 微秒的低电平加 68-74 微秒的高电平表示“1”。
DHT11 的 DATA引脚输出 40 位数据后，继续输出低电平 54 微秒后转为输入状态，由于上拉电阻随 之变为高电平。DHT11内部重测环境温湿度数据，并记录数据，等待外部信号的到来。
