利用DS1302时钟模块，获取时间信息，并且通过IIC通讯的LCD1602显示出来，可以显示出当前的年月日时分秒数据，并且结合红外传感器，当红外感应到人时，开启背光灯，否则，关闭背光灯。 程序部分主要分为时间获取程序、LCD1602显示程序、红外传感器感应程序。程序流程如下
设计者：STCode（公众号同名）
1、实时时钟功能介绍
2、 使用主要器件

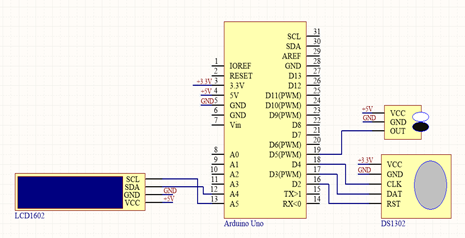

3、电路设计
Arduino
DS1302
+3.3V
VCC
GND
GND
D2
RST
D3
DAT
D4
SCL
–
–
Arduino
LCD1602
+5V
VCC
GND
GND
A5
SCL
A4
SDA
–
–
Arduino
红外传感器
+5V
VCC
GND
GND
D5
S
4、简易电路连接
5、程序设计

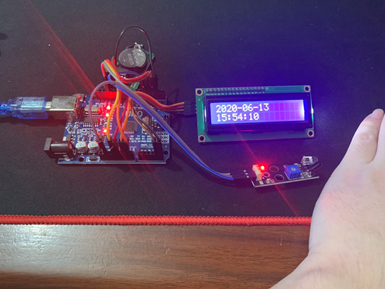

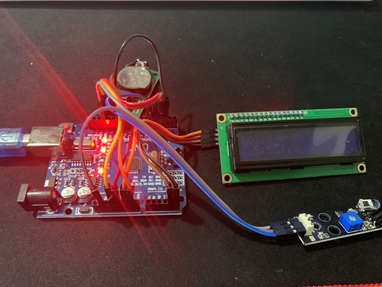

6、实物图
更多创意DIY项目和源码获取请关注微信公众号：STCode
