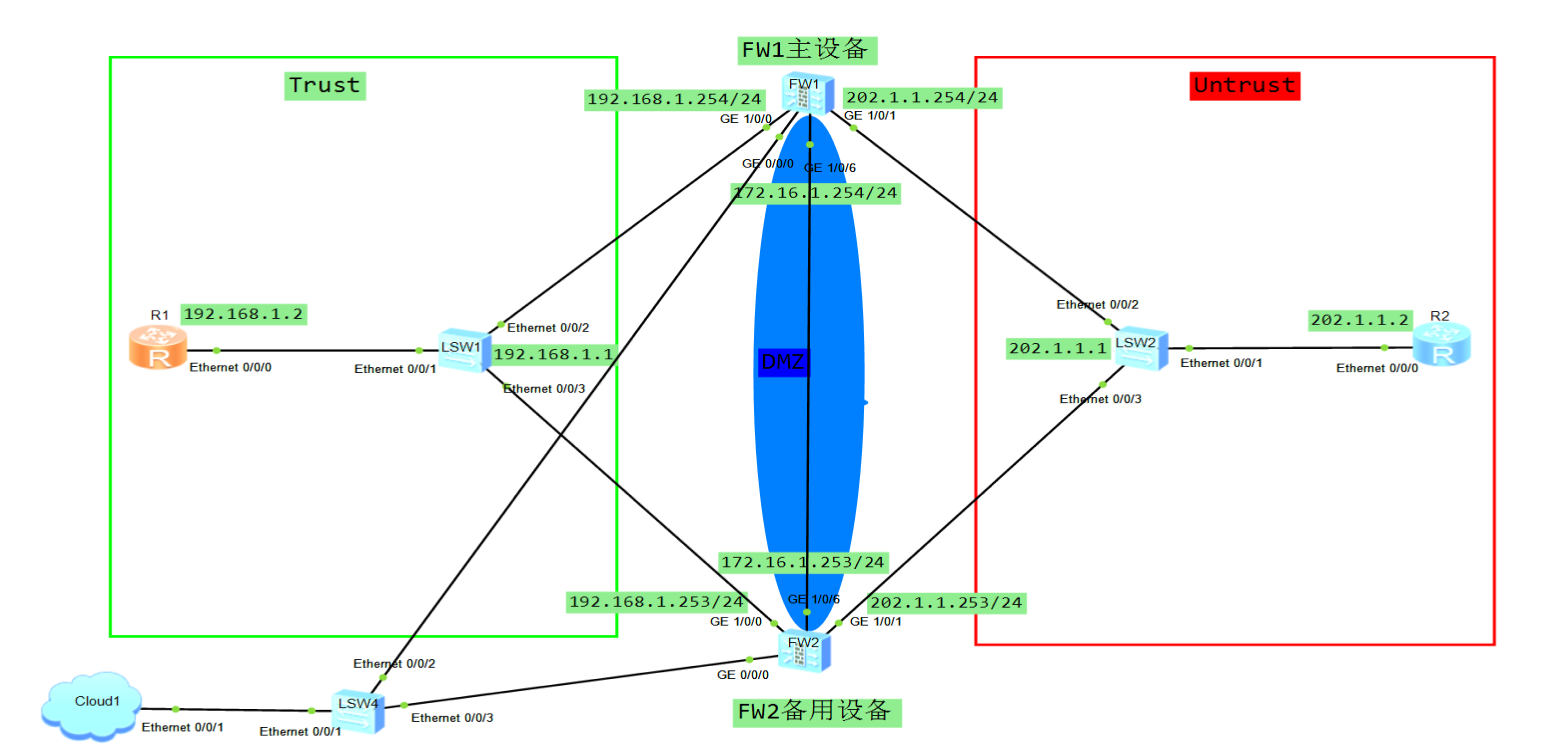

华为模拟器eNSP防火墙双机热备实验末初-

命令行配置

简要步骤如下：

1. 配置所有接口IP
2. 在防火墙上规划接口区域，所有接口允许被ping
3. 防火墙配置安全策略，local到any
4. 配置虚拟地址并分配VRRP组以及备用设备组（这一步配置完之后，在R1和R2测试ping网关）
5. 主备防火墙配置HRP，以同步防火墙的策略和会话
6. R1、R2配置缺省路由，主防火墙放行Trust到Untrust的策略

首先需要开启防火墙，但是这里需要改一下备用防火墙FW2的防火墙服务端口GE 0/0/0的IP地址，不然会和主防火墙FW1的GEn0/0/0端口IP产生冲突

FW1: sys un in en sysname FW1 dis ip int brief

FW2: sys un in en sysname FW2 dis ip int brief int g0/0/0  ip address 192.168.0.2 24 dis this  quit

防火墙接口配置IP地址并划分相应区域

FW1： sys int g1/0/0 ip add 192.168.1.254 24 dis this int g1/0/6 ip add 172.16.1.254 24 dis this int g1/0/1 ip add 202.1.1.254 24 dis this quit firewall zone trust add int g1/0/0 dis this firewall zone dmz add int g1/0/6 dis this firewall zone untrust add int g1/0/1 dis this quit

FW2： sys int g1/0/0 ip add 192.168.1.253 24 dis this int g1/0/6 ip add 172.16.1.253 24 dis this int g1/0/1 ip add 202.1.1.253 24 dis this quit firewall zone trust add int g1/0/0 dis this firewall zone dmz add int g1/0/6 dis this firewall zone untrust add int g1/0/1 dis this quit

防火墙所有接口开启ping服务，配置local到any的安全策略

FW1: sys int g1/0/0 service-manage ping permit dis this int g1/0/6 service-manage ping permit dis this int g1/0/1 service-manage ping permit dis this quit security-policy rule name local_to_any source-zone local destination-zone any action permit dis this quit

FW2: sys int g1/0/0 service-manage ping permit dis this int g1/0/6 service-manage ping permit dis this int g1/0/1 service-manage ping permit dis this quit security-policy rule name local_to_any source-zone local destination-zone any action permit dis this quit

防火墙配置虚拟地址和VRRP组以及备用设备组

FW1: int g1/0/0 vrrp vrid 1 virtual-ip 192.168.1.1 active dis this int g1/0/1 vrrp vrid 2 virtual-ip 202.1.1.1 active dis this dis vrrp bri quit

FW2: int g1/0/0 vrrp vrid 1 virtual-ip 192.168.1.1 standby dis this int g1/0/1 vrrp vrid 2 virtual-ip 202.1.1.1 standby dis this dis vrrp bri  quit

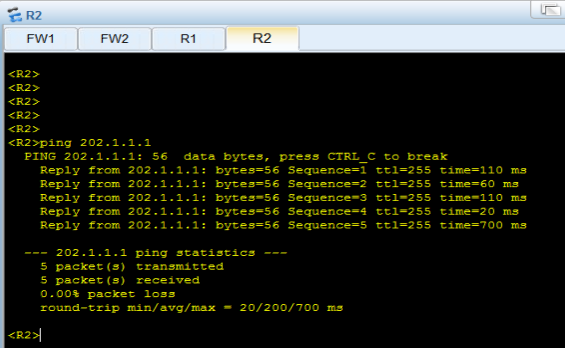

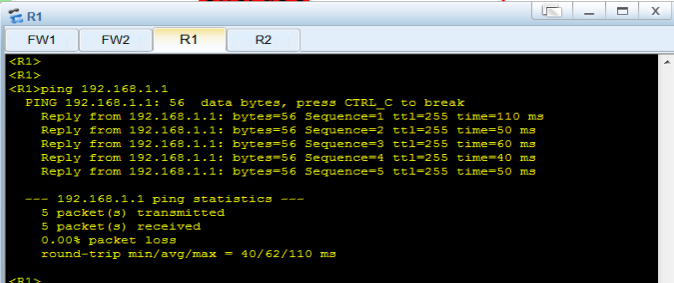

R1、R2配置接口地址，并测试ping网关(即防火墙vrrp虚拟地址)

R1: sys un in en sysname R1 int e0/0/0 ip add 192.168.1.2 24 dis this quit

R2: sys un in en sysname R2 int e0/0/0 ip add 202.1.1.1 24 dis this quit

验证结果：

主备防火墙配置相应的HRP协议，以同步主备防火墙之间的策略和会话

FW1: sys hrp enable hrp int g1/0/6 remote 172.16.1.253

FW2: sys hrp enable hrp standby-device hrp int g1/0/6 remote 172.16.1.254

注意 : 处于standby状态的设备不允许配置安全策略（可以其他的），只允许在主设备配置安全策略，且安全策略会自动同步到备用设备上面。主设备配置安全策略，且安全策略会自动同步到备用设备上面，主设备配置由trust_to_untrust放行策略，备用设备会自动同步策略

在R1和R2上配置缺省路由并在主防火墙上配置trust_to_untrust的策略

R1: sys ip route-static 0.0.0.0 0 192.168.1.1 dis this quit dis ip routing-table

R2:  sys ip route-static 0.0.0.0 0 202.1.1.2 dis this  quit dis ip routing-table

FW1: sys security-policy rule name trust_to_untrust source-zone trust destination-zone untrust action permit dis this quit quit dis security-policy all

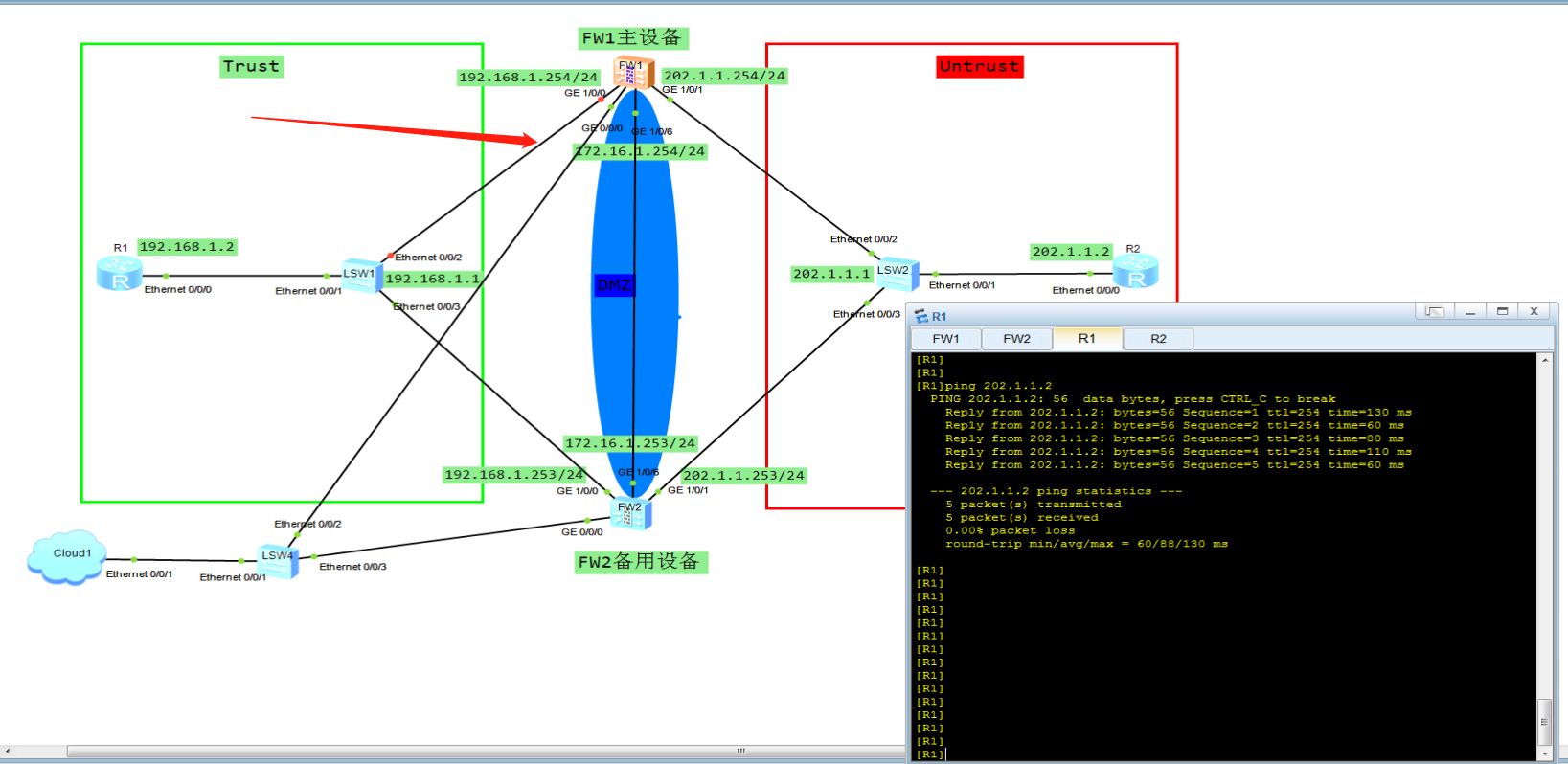

到这里配置过程就结束了，接下来进行测试，关闭主防火墙的接口，模拟主防火墙出现故障，看看能够还能ping通202.1.1.2

FW1: sys int g1/0/0 shutdown dis this

shutdown掉了主防火墙的GE 1/0/0口，还是能够访问202.1.1.2，试验成功，其他的就懒的测试了

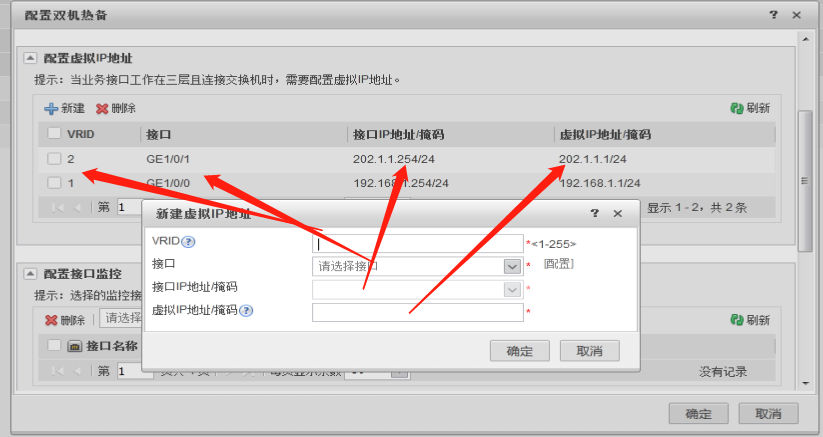

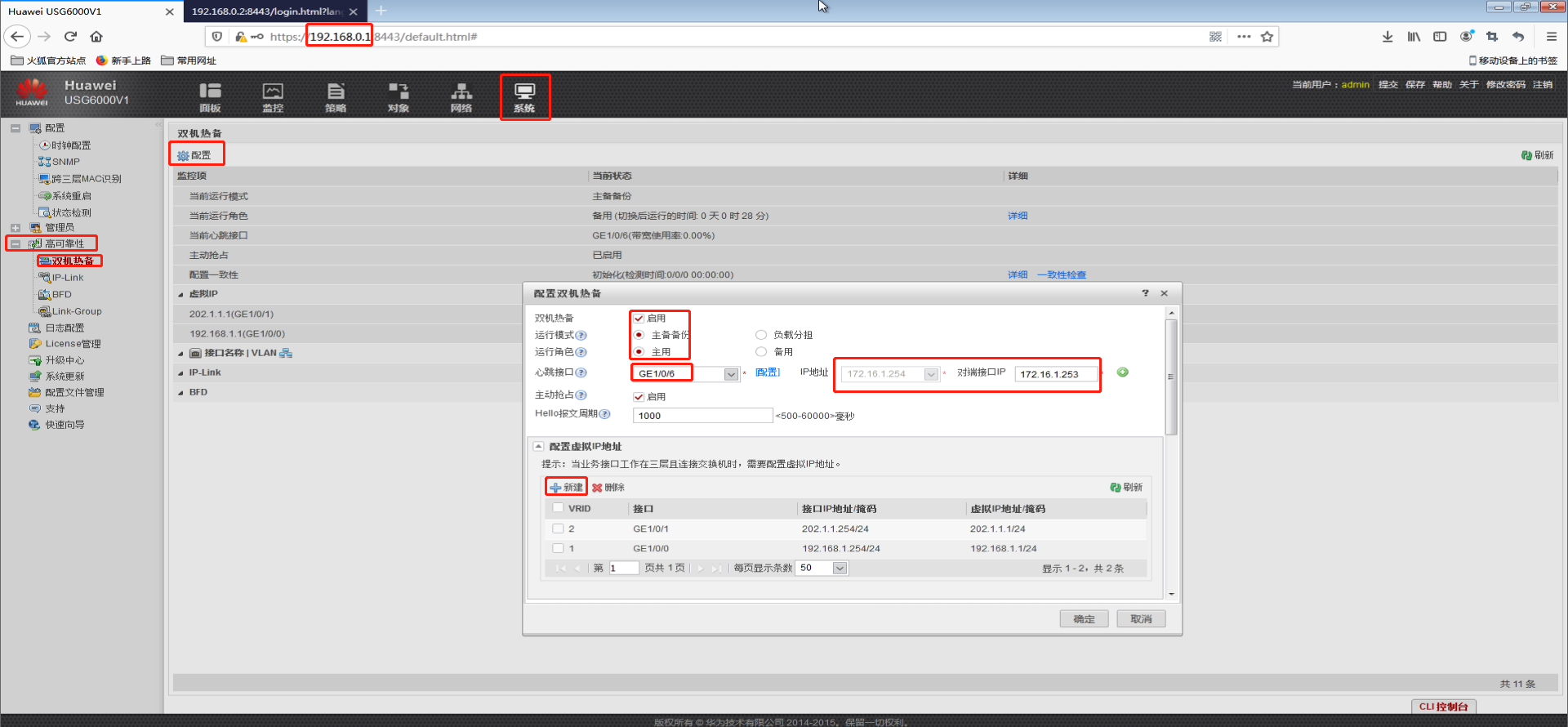

防火墙Web端配置
