有时候，我在使用ensp动手做实验时在想，ensp里的网络设备能不能正常访问互联网呢？这样就可以更加真实的模拟环境。经过一番折腾，终于实现了。今天把这个案例给大家。

借助VMware虚拟机的NAT网卡，实现上网

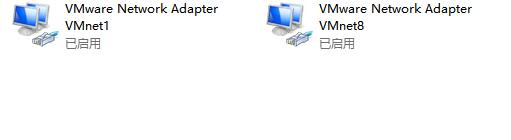

安装完VMware虚拟机之后，电脑会多出现两张网卡，一张是VMnet1，一张是VMnet8。其中VMnet1是桥接模式，VMnet8是NAT模式。

eNSP绑定本地网卡，与仿真设备进行通信

eNSP工具中的云代表通过各种网络技术连接起来的计算机网络环境，目前可实现的功能包括：仿真设备之间建立映射关系、绑定网卡与仿真设备之间进行通信，以及通过开放UDP端口方式与外部程序进行通信。

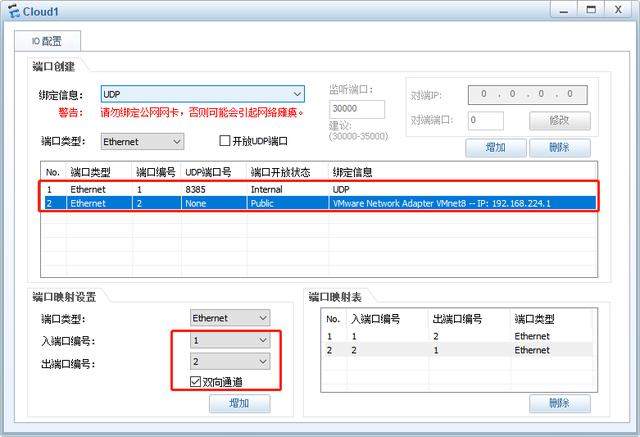

1. 向工作区中添加“云”，双击“云”图标，打开“云”配置界面。

2. 在“端口创建”区域框中，依据连接至云的设备接口类型选择相应的“端口类型”，这里选择“VMnet8”的网卡。

前期的工作已完成，下面通过一个小案例，把知识点串联起来。

网络拓扑

拓扑中使用一台USG6000、终端PC1和一个已绑定VMnet8的云。其中云的配置请参考上文。

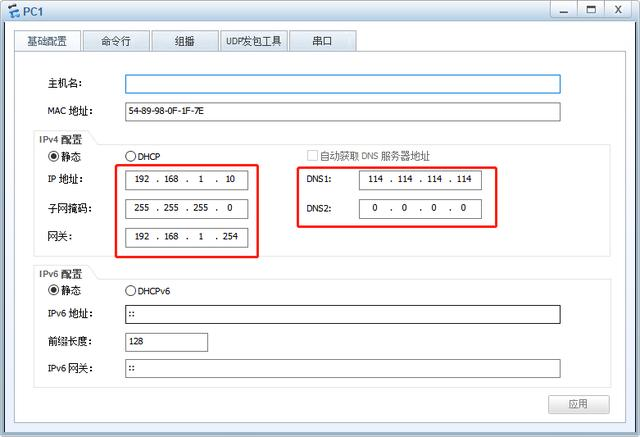

终端PC1配置如下：

防火墙上配置：

配置G1/0/1接口IP地址，其实G1/0/1的IP就是终端PC1的网关地址。

[USG6000V1] interface GigabitEthernet1/0/1 [USG6000V1-GigabitEthernet1/0/1] ip address 192.168.1.254 255.255.255.0

配置G1/0/0接口自动获取IP地址，从VMnet8中自动获取地址。

[USG6000V1]dhcp enable#全局模式使能dhcp服务 [USG6000V1] interface GigabitEthernet1/0/0 [USG6000V1-GigabitEthernet1/0/0]ip address dhcp-alloc

配置安全区域zone,把对应的接口加入到对应的zone中

[USG6000V1]firewall zone trust  [USG6000V1-zone-trust]add  interface GigabitEthernet 1/0/1 #把接口G1/0/1加入到trust中 [USG6000V1]firewall zone untrust  [USG6000V1-zone-trust]add  interface GigabitEthernet 1/0/0  #把接口G1/0/0加入到untrust中

配置安全策略，放通local安全区域到untrust区域的策略，用于测试防火墙是否正正常上外网。

[USG6000V1]security-policy [USG6000V1-policy-security]rule name 10 [USG6000V1-policy-security-rule-10]  source-zone local [USG6000V1-policy-security-rule-10]  destination-zone untrust [USG6000V1-policy-security-rule-10]  action permit

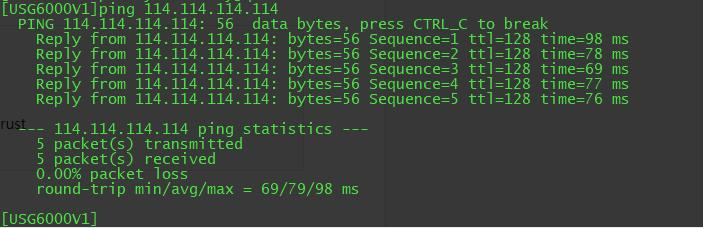

此时，防火墙就可以正常的访问到互联网了，验证如下：
华为仿真模拟器与VMware虚拟机还能这样组合，简直太强大了

NAT配置步骤

1、配置NAT地址池，这个地址池要和G1/0/0接口的IP地址在同一网段。

[USG6000V1]nat address-group address_1 [USG6000V1-address-group-address_1] section 0 192.168.224.142 192.168.224.143

2、配置NAT策略

[USG6000V1]nat-policy [USG6000V1-policy-nat]rule name to_Internet [USG6000V1-policy-nat-rule-to_Internet]source-zone trust [USG6000V1-policy-nat-rule-to_Internet]destination-zone untrust [USG6000V1-policy-nat-rule-to_Internet]action  source-nat address-group address_1

3、配置安全策略

[USG6000V1]security-policy [USG6000V1-policy-security]rule name 20 [USG6000V1-policy-security-rule-20]  source-zone trust [USG6000V1-policy-security-rule-20]  destination-zone untrust [USG6000V1-policy-security-rule-20]  action permit

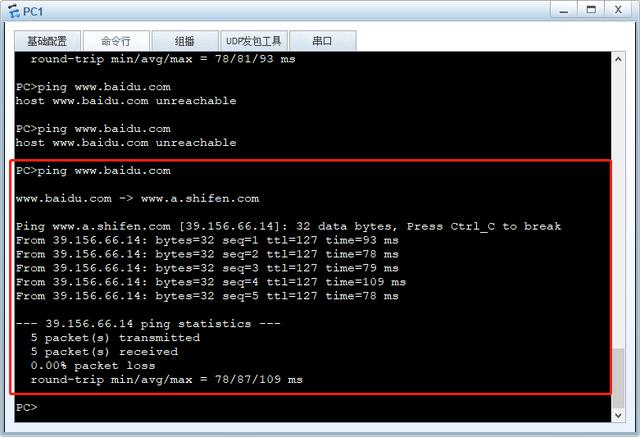

到此，终端PC1就可以通过NAT去访问互联网了。验证如下

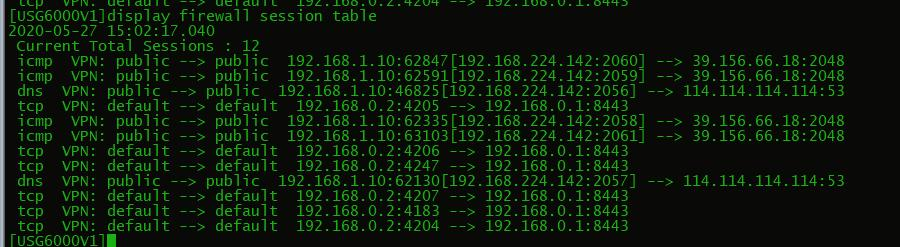

我们还可以查看防火墙的会话表项的，如下图
