前言

本文介绍 MM32 Insight-Series 开发板 eMiniBoard 第二批出厂程序（基于 MM32-FDS 底层库开发）

主要功能

1. 按键 * 4：控制对应 4 首内置歌曲的播放与暂停；
2. LED * 4：显示当前的播放状态（处于播放状态时对应的 LED 慢闪）；
3. RV * 3：调节相应 LED * 3 (LED2、LED3、LED4)的亮度，调节过程显示其余两路 LED 状态。

准备工作

注：本文所有程序均基于 IAR EWARM 开发

1.官网下载 MM32-FDS 开发套件，支持 MM32 全系列版本，与Cortex-M微控制器软件接口标准(CMSIS)兼容。

2.官网下载相应 IAR_PACK 文件，支持 MM32 全系列芯片在 IAR v7.6 及以上版本的手动安装。

兼容版型

• MM32-Insight 系列 MB020
• MM32-Insight 系列 MB021
• MM32-Insight 系列 MB022
• MM32-Insight 系列 MB023
• MM32-Insight 系列 MB024
• MM32-Insight 系列 MB025

板级基础模块

硬件

LED & Key 模块

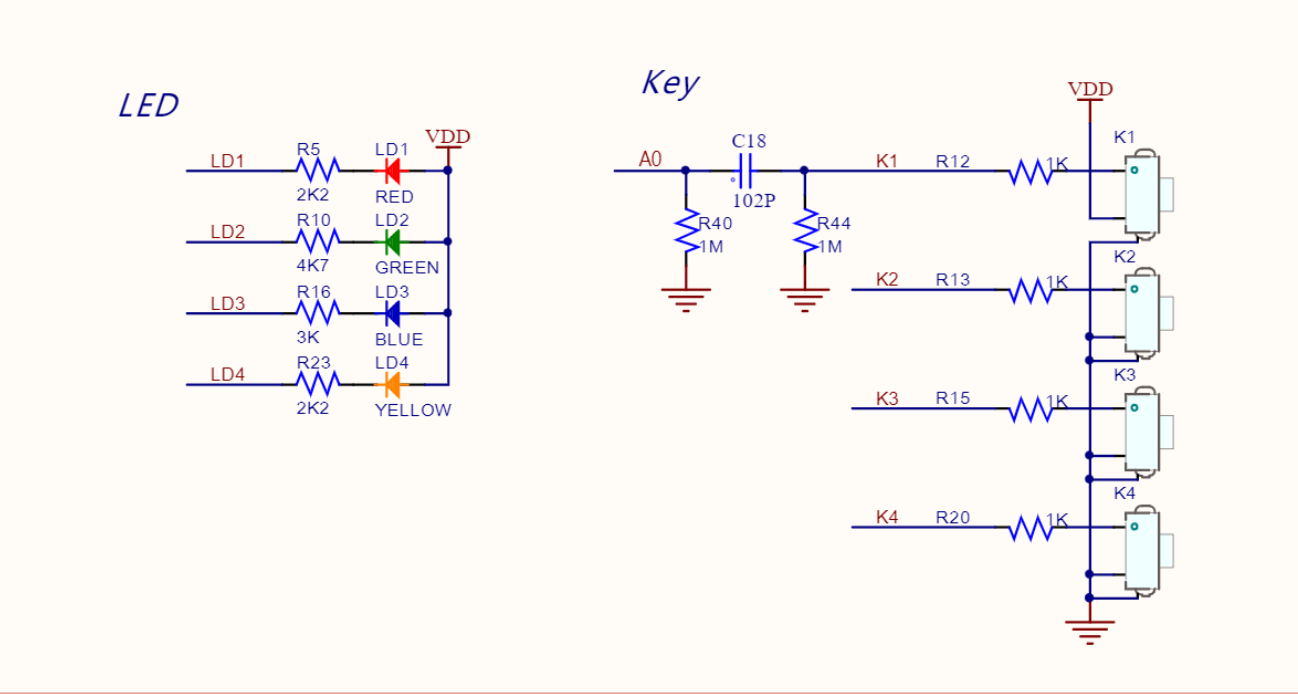

• LED / Key 电路原理图如下所示

• LED 引脚表格

* 本文使用的复用功能引脚，不代表该脚的全部复用功能，下同。

• Key 引脚表格

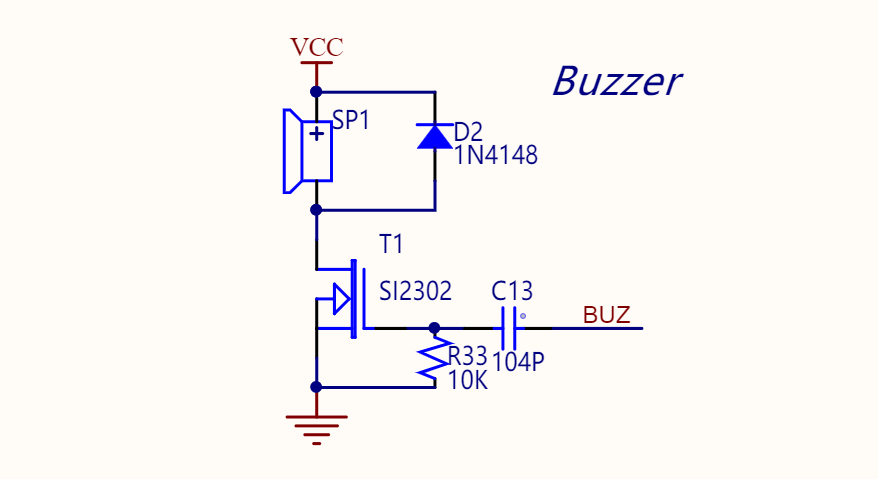

Beep 模块

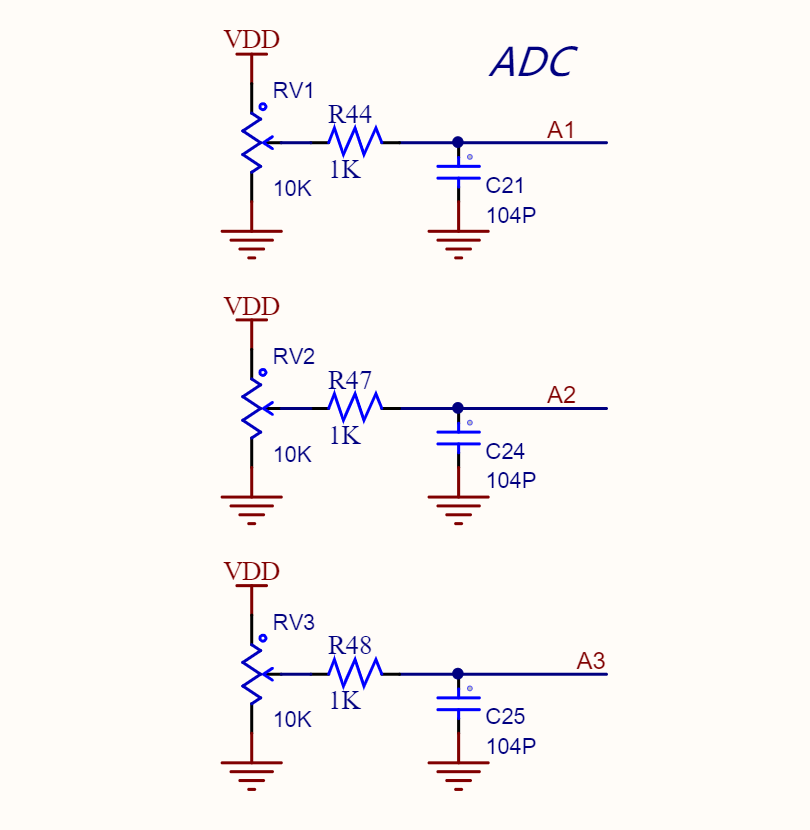

RV模块

• RV 引脚表格

软件

LED/Key 初始化代码

//////////////////////////////////////////////////////////////////////////////// void BSP_LED_Configure(void); void BSP_KEY_Configure(void);  //////////////////////////////////////////////////////////////////////////////// void led2on() {     TIM_SelectOCxM  (TIM2, TIM_Channel_2, TIM_OCMode_PWM1);     TIM_CCxCmd      (TIM2, TIM_Channel_2, TIM_CCx_Enable); } void led2off() {     TIM_SelectOCxM  (TIM2, TIM_Channel_2, TIM_OCMode_Inactive);     TIM_CCxCmd      (TIM2, TIM_Channel_2, TIM_CCx_Enable); } void led3on() {     TIM_SelectOCxM  (TIM3, TIM_Channel_1, TIM_OCMode_PWM1);     TIM_CCxCmd      (TIM3, TIM_Channel_1, TIM_CCx_Enable); } void led3off() {     TIM_SelectOCxM  (TIM3, TIM_Channel_1, TIM_OCMode_Inactive);     TIM_CCxCmd      (TIM3, TIM_Channel_1, TIM_CCx_Enable); } void led4on() {     TIM_SelectOCxM  (TIM3, TIM_Channel_2, TIM_OCMode_PWM1);     TIM_CCxCmd      (TIM3, TIM_Channel_2, TIM_CCx_Enable); } void led4off() {     TIM_SelectOCxM  (TIM3, TIM_Channel_2, TIM_OCMode_Inactive);     TIM_CCxCmd      (TIM3, TIM_Channel_2, TIM_CCx_Enable); }  //////////////////////////////////////////////////////////////////////////////// void closeLED() {     LD6_off();     led2off();     led3off();     led4off(); }  //////////////////////////////////////////////////////////////////////////////// void initLEDPWM(u16 psc, u16 arr) {     GPIO_InitTypeDef        GPIO_InitStructure;     TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;     TIM_OCInitTypeDef       TIM_OCInitStructInit;          COMMON_EnableIpClock(emCLOCK_GPIOB);     COMMON_EnableIpClock(emCLOCK_TIM2);     COMMON_EnableIpClock(emCLOCK_TIM3);          GPIO_Mode_AF_PP_20MHz_Init(GPIOB, GPIO_Pin_3, EXTI_MAPR_TIM2_PARTIAL1, GPIO_AF_2);     GPIO_Mode_AF_PP_20MHz_Init(GPIOB, GPIO_Pin_4, EXTI_MAPR_TIM3_PARTIAL, GPIO_AF_1);     GPIO_Mode_AF_PP_20MHz_Init(GPIOB, GPIO_Pin_5, EXTI_MAPR_TIM3_PARTIAL, GPIO_AF_1);     GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_3 | GPIO_Pin_4 | GPIO_Pin_5;     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;     GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_PP;      GPIO_Init(GPIOB, &GPIO_InitStructure);          TIM_TimeBaseStructure.TIM_Period = arr;      TIM_TimeBaseStructure.TIM_Prescaler = psc;      TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;      TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;      TIM_TimeBaseStructure.TIM_RepetitionCounter=0;     TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);      TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);          TIM_OCStructInit(&TIM_OCInitStructInit);     TIM_OCInitStructInit.TIM_OCMode = TIM_OCMode_PWM1;      TIM_OCInitStructInit.TIM_OutputState = TIM_OutputState_Enable;     TIM_OCInitStructInit.TIM_Pulse = arr >> 1;     TIM_OCInitStructInit.TIM_OCPolarity = TIM_OCPolarity_Low;     TIM_OC2Init(TIM2, &TIM_OCInitStructInit);     TIM_OC1Init(TIM3, &TIM_OCInitStructInit);     TIM_OC2Init(TIM3, &TIM_OCInitStructInit);          TIM_Cmd(TIM2, ENABLE);     TIM_Cmd(TIM3, ENABLE); }

重点说明：

1. MM32-FDS默认配置完毕板载资源，只需定义宏 __MM32_MINIBOARD(Miniboard与eMiniboard部分资源不兼容，后续开发将升级为对应开发板型号 宏定义 MBxxx)，即可开启板载资源 LED/KEY
2. LD6_off(); 为 Miniboard 原有配置函数，开启LED1
3. void initLEDPWM(u16 psc, u16 arr) 为配置LED对应定时器PWM通道。实例化代码如下：

RCC_ClocksTypeDef rcc_clocks; //////////////////////////////////////////////////////////////////////////////// void main() {  RCC_GetClocksFreq(&rcc_clocks);  initLEDPWM(rcc_clocks.SYSCLK_Frequency / 1000000 - 1, 4096);  //........... }

Beep 初始化代码

//////////////////////////////////////////////////////////////////////////////// void initBuzzer(u16 prescaler) {     GPIO_InitTypeDef        GPIO_InitStructure;     TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;     TIM_OCInitTypeDef       TIM_OCInitStructInit;          COMMON_EnableIpClock(emCLOCK_GPIOA);     COMMON_EnableIpClock(emCLOCK_TIM1);          GPIO_Mode_AF_PP_20MHz_Init(GPIOA, GPIO_Pin_8, NO_REMAP, GPIO_AF_2);     GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_8;     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;     GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_PP;      GPIO_Init(GPIOA, &GPIO_InitStructure);          TIM_TimeBaseStructure.TIM_Period = 999;      TIM_TimeBaseStructure.TIM_Prescaler = prescaler;      TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;      TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;      TIM_TimeBaseStructure.TIM_RepetitionCounter=0;     TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure);           TIM_OCStructInit(&TIM_OCInitStructInit);     TIM_OCInitStructInit.TIM_OCMode = TIM_OCMode_PWM2;      TIM_OCInitStructInit.TIM_OutputState = TIM_OutputState_Enable;     TIM_OCInitStructInit.TIM_Pulse = 0;     TIM_OCInitStructInit.TIM_OCPolarity = TIM_OCPolarity_Low;     TIM_OC1Init(TIM1, &TIM_OCInitStructInit);     TIM_OC1PreloadConfig(TIM1, TIM_OCPreload_Enable);           TIM_CtrlPWMOutputs(TIM1, ENABLE); }

实例化代码：

RCC_ClocksTypeDef rcc_clocks;  //////////////////////////////////////////////////////////////////////////////// void main() {  RCC_GetClocksFreq(&rcc_clocks);  initBuzzer(rcc_clocks.SYSCLK_Frequency / 2000000 - 1);   //........... }

RV 初始化代码

//////////////////////////////////////////////////////////////////////////////// void initGPIO_ADC() {     GPIO_InitTypeDef GPIO_InitStructure;          COMMON_EnableIpClock(emCLOCK_GPIOA);          GPIO_InitStructure.GPIO_Pin  =  GPIO_Pin_1 | GPIO_Pin_4 | GPIO_Pin_5;     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;     GPIO_Init(GPIOA, &GPIO_InitStructure); }  //////////////////////////////////////////////////////////////////////////////// void initADC() {     ADC_InitTypeDef ADC_InitStructure;     DMA_InitTypeDef DMA_InitStructure;          COMMON_EnableIpClock(emCLOCK_ADC1);     COMMON_EnableIpClock(emCLOCK_DMA1);          initGPIO_ADC();          DMA_DeInit(DMA1_ch1);     DMA_InitStructure.PeripheralBaseAddr = (u32)&(ADC1->DR);     DMA_InitStructure.MemoryBaseAddr = (u32)&ADCtemp[0];     DMA_InitStructure.DIR = DMA_DIR_PeripheralSRC;     DMA_InitStructure.BufferSize = 3;     DMA_InitStructure.PeripheralInc = DMA_PeripheralInc_Disable;     DMA_InitStructure.MemoryInc = DMA_MemoryInc_Enable;     DMA_InitStructure.PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;     DMA_InitStructure.MemoryDataSize = DMA_MemoryDataSize_Word;     DMA_InitStructure.Mode = DMA_Mode_Circular;     DMA_InitStructure.Priority = DMA_Priority_High;     DMA_InitStructure.M2M = DMA_M2M_Disable;     DMA_Init(DMA1_ch1, &DMA_InitStructure);     DMA_Cmd(DMA1_ch1, ENABLE);          ADC_InitStructure.ADC_Mode = ADC_CR_CONTINUE;     ADC_InitStructure.ADC_PRESCARE = ADC_PCLK2_PRESCARE_16;     ADC_InitStructure.ADC_ExternalTrigConv = ADC1_ExternalTrigConv_T1_CC1;     ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;     ADC_Init(ADC1, &ADC_InitStructure);          ADC_RegularChannelConfig(ADC1, ADC_Channel_1,  1, ADC_Samctl_1_5);     ADC_RegularChannelConfig(ADC1, ADC_Channel_4,  2, ADC_Samctl_1_5);     ADC_RegularChannelConfig(ADC1, ADC_Channel_5,  3, ADC_Samctl_1_5);          ADC_ITConfig(ADC1, ADC_IT_EOC, DISABLE);     ADC_Cmd(ADC1, ENABLE);     ADC_DMACmd(ADC1, ENABLE);     ADC1->CFGR |= 0x04;          ADC_SoftwareStartConvCmd(ADC1, ENABLE); }

蜂鸣器播放音频

单音频率计算

本文根据上图的单音频率配置频谱表，如下所示：

说明：

1. *为对应单音频谱省略数据
2. 计算过程：
   系统主频：

• MB022（HSI 48MHz）
• MB023（HSE 96MHz）
• MB024（HSE 96MHz）
• MB025（HSE 96MHz）
  定时器分频后频率： 2MHz
  单音对应定时器重载值 = 2MHz / 单音频率

const u16 tonetime[] = {     1000,     // 1: do     7633,   6802,   6060,   5076,   5102,   4545,   4048,1000,1000,1000,     //11: `do     3824,   3407,   3034,   2865,   2550,   2273,   2024,1000,1000,1000,     //21: do`     15267,  13605,  12121,  11429,  10204,  9090,   8097,1000,1000,1000,     //31: ``do     1910,   1702,   1516,   1432,   1276,   1136,   1012,1000,1000,1000, };

说明：

1. 数值 1000 为空白/占位，调度算法会将小于等于 1000 的数值屏蔽发音。

谱曲

以兰花草为例：

根据 简谱 编写music音调、time节拍 数组，如下所示：

u8 music[]={     6,3,3,3,3,2,        1,2,1,27,26,        6,6,6,6,6,5,     3,5,5,4,3,          3,6,6,5,3,2,        1,2,1,27,26,23,     23,1,1,27,26,3,     2,1,27,25,26 };  u8 time[] = {     2,2,2,2,6,2,        3,1,2,2,8,          2,2,2,2,6,2,     2,2,2,2,8,          2,2,2,2,6,2,        2,2,2,2,4,4,     2,2,2,2,6,2,        3,1,2,2,8  };

说明：

1. 《兰花草》第一拍的低音6（6`）调整为中音 6（6）

定时器设置

配置定时器重载值配置、定时器关闭功能。

//////////////////////////////////////////////////////////////////////////////// void setBuzzerFreq(u16 Period) {     TIM_SetAutoreload(TIM1, Period);             TIM_SetCompare1(TIM1, Period / 2);       }  //////////////////////////////////////////////////////////////////////////////// void setBuzzerEn(FunctionalState NewState) {     TIM_Cmd(TIM1, NewState); }

调度算法

//////////////////////////////////////////////////////////////////////////////// void PlayMusic(void) {     u16 tonetemp;          switch(sPlayMusic.PlayStep){         ////////////////////////////////////////////////////////////////////////             case PLAYSTEP1:         setBuzzerEn(DISABLE);         if(true == sPlayMusic.PlayFlag){             setBuzzerFreq(tonetime[music[sPlayMusic.ToneNumCount]]);             sPlayMusic.PlayStep = PLAYSTEP2;                  }         break;         ////////////////////////////////////////////////////////////////////////         case PLAYSTEP2:         if(true == sPlayMusic.PlayFlag){             // play music 0             if(sPlayMusic.MusicNum == 0) {                 if(sPlayMusic.ToneNumCount < sizeof(music)/sizeof(u8)){                     sPlayMusic.ToneCount++;                     if(sPlayMusic.ToneCount <= (time[sPlayMusic.ToneNumCount] * 10 / 2)){                         setBuzzerEn(ENABLE);                     }                     else {                         setBuzzerEn(DISABLE);                         if(sPlayMusic.ToneCount >= (time[sPlayMusic.ToneNumCount] * 10)){                             sPlayMusic.ToneCount =0;                             sPlayMusic.ToneNumCount ++;                             tonetemp = tonetime[music[sPlayMusic.ToneNumCount]];                             if(tonetemp <= 1000)                                  setBuzzerEn(DISABLE);                             else {                                 setBuzzerFreq(tonetemp);                                 setBuzzerEn(ENABLE);                             }                         }                     }                 }                 else{                     sPlayMusic.PlayStep = PLAYSTEP3;                     setBuzzerEn(DISABLE);                 }             }             //.......................             else{                 setBuzzerEn(DISABLE);             }         }         break;         ////////////////////////////////////////////////////////////////////////         case PLAYSTEP3:                  sPlayMusic.PlayFlag = false;         sPlayMusic.CurrentPlayFlag = false;         sPlayMusic.MusicNum = 0;         sPlayMusic.ToneCount = 0;         sPlayMusic.ToneNumCount = 0;         sPlayMusic.PlayStep = PLAYSTEP1;         break;      } }

系统调度

//////////////////////////////////////////////////////////////////////////////// void AppTaskTick(void) {     if(ready){         if (tickCnt++ >= 20) {             tickCnt  = 0;             tickFlag = true;             PlayMusic();         }         //.....     } }

说明
1.本文配置的发音单元 发音短促，留有大约 50% 的空白，保持蜂鸣器短促悦耳。

篇幅有限，LED 状态闪烁及 RV 调整 LED 亮度参见 《MM32 eMiniBoard 之 PWM 驱动无源蜂鸣器+ ADC 调整 LED 亮度 参考例程（下）》。
