本次介绍的两个软件包SFUD/FAL都与FLASH有关，并且都可以独立使用或者结合在一起使用，两个软件包都对操作系统无依赖，可以使用裸机移植，也很方便移植到各种系统。
这两个软件包的作者都是armink，armink的开源仓库地址：https://github.com/armink，更多好玩的软件，请到作者仓库查询。
以下将结合rtthread系统，分别对这两个软件包做下演示。

1.SFUD

SFUD 是一款开源的串行 SPI Flash 通用驱动库。由于现有市面的串行 Flash 种类居多，各个 Flash 的规格及命令存在差异， SFUD 就是为了解决这些 Flash 的差异现状而设计，让我们的产品能够支持不同品牌及规格的 Flash，提高了涉及到 Flash 功能的软件的可重用性及可扩展性，同时也可以规避 Flash 缺货或停产给产品所带来的风险

1.1 主要特点：

• 支持 SPI/QSPI 接口、
• 面向对象（同时支持多个 Flash 对象）
• 可灵活裁剪、扩展性强
• 支持 4 字节地址

1.2 资源占用：

• 标准占用：RAM:0.2KB ROM:5.5KB
• 最小占用：RAM:0.1KB ROM:3.6KB

1.3 设计原理：

• 什么是 SFDP ：它是 JEDEC （固态技术协会）制定的串行 Flash 功能的参数表标准，最新版 V1.6B （点击这里查看）。该标准规定了，每个 Flash 中会存在一个参数表，该表中会存放 Flash 容量、写粒度、擦除命令、地址模式等 Flash 规格参数。目前，除了部分厂家旧款 Flash 型号会不支持该标准，其他绝大多数新出厂的 Flash 均已支持 SFDP 标准。所以该库在初始化时会优先读取 SFDP 表参数。
• 不支持 SFDP 怎么办 ：如果该 Flash 不支持 SFDP 标准，SFUD 会查询配置文件 ( /sfud/inc/sfud_flash_def.h ) 中提供的 Flash 参数信息表 中是否支持该款 Flash。如果不支持，则可以在配置文件中添加该款 Flash 的参数信息（添加方法详细见 2.5 添加库目前不支持的 Flash）。获取到了 Flash 的规格参数后，就可以实现对 Flash 的全部操作。

1.4 如何移植：

项目地址：https://github.com/armink/SFUD
在移植过程中一定要参考两个资料：项目的readme文档和demo工程。

对于使用rtthread完整版来说，作者已经把SFUD制作成了rtthread的内置组件了，对于使用者只需要勾选就可以了：

勾选后，就已经移植完成了，有点太简单了！

对于rtthread完整版的来说移植太简单了，不利于切换到其他平台，所以本次移植教程以rtthread nano为例，裸机移植可以参考作者的demo工程

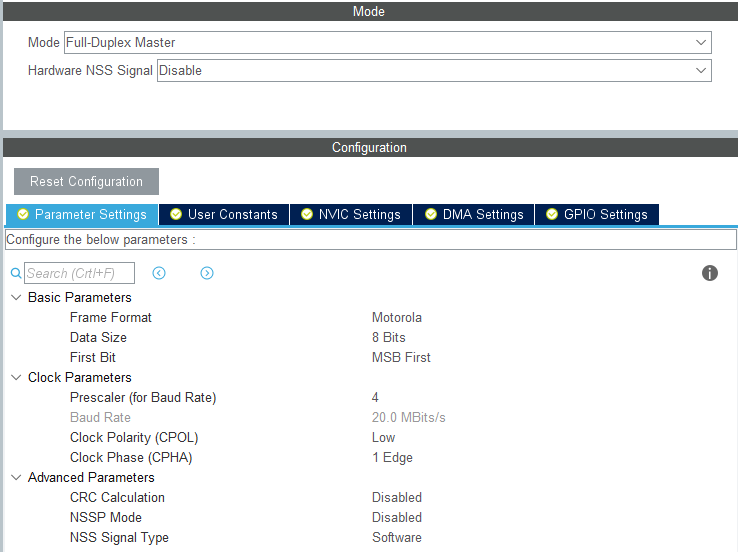

1. 通过cubmx打开SPI

2. 下载SFUD项目源码，并添加到工程目录中;


3. 完善sfud_port.c接口文件
   ① 实现底层SPI/QSPI读写接口：

/**  * SPI write data then read data  */ static sfud_err spi_write_read(const sfud_spi *spi, const uint8_t *write_buf, size_t write_size, uint8_t *read_buf,         size_t read_size) {     sfud_err result = SFUD_SUCCESS;     spi_user_data_t spi_dev = (spi_user_data_t) spi->user_data; /**      * add your spi write and read code      */ RT_ASSERT(spi); HAL_GPIO_WritePin(spi_dev->cs_gpiox, spi_dev->cs_gpio_pin, GPIO_PIN_RESET); if(write_size && read_size) { if(HAL_SPI_Transmit(spi_dev->spix, (uint8_t *)write_buf, write_size, 1000)!=HAL_OK) {    result = SFUD_ERR_WRITE; } /* For simplicity reasons, this example is just waiting till the end of the     transfer, but application may perform other tasks while transfer operation     is ongoing. */ while (HAL_SPI_GetState(spi_dev->spix) != HAL_SPI_STATE_READY); if(HAL_SPI_Receive(spi_dev->spix, (uint8_t *)read_buf, read_size, 1000)!=HAL_OK) {    result = SFUD_ERR_READ; } }else if(write_size) { if(HAL_SPI_Transmit(spi_dev->spix, (uint8_t *)write_buf, write_size, 1000)!=HAL_OK) {    result = SFUD_ERR_WRITE; } }else { if(HAL_SPI_Receive(spi_dev->spix, (uint8_t *)read_buf, read_size, 1000)!=HAL_OK) {    result = SFUD_ERR_READ; } } /* For simplicity reasons, this example is just waiting till the end of the     transfer, but application may perform other tasks while transfer operation     is ongoing. */ while (HAL_SPI_GetState(spi_dev->spix) != HAL_SPI_STATE_READY); HAL_GPIO_WritePin(spi_dev->cs_gpiox, spi_dev->cs_gpio_pin, GPIO_PIN_SET); return result; }

如果使用的是QSPI通信方式，还需要实现快速读取数据的接口：

#ifdef SFUD_USING_QSPI /**  * read flash data by QSPI  */ static sfud_err qspi_read(const struct __sfud_spi *spi, uint32_t addr, sfud_qspi_read_cmd_format *qspi_read_cmd_format,         uint8_t *read_buf, size_t read_size) {     sfud_err result = SFUD_SUCCESS; /**      * add your qspi read flash data code      */ RT_ASSERT(spi); RT_ASSERT(sfud_dev); RT_ASSERT(rtt_dev); return result; } #endif /* SFUD_USING_QSPI */

本次演示使用的是SPI，所以没有定义SFUD_USING_QSPI这个宏。
② SPI设备对象初始化接口：

static spi_user_data user_spi = { .spix = &hspi2, .cs_gpiox = BSP_DATAFALSH_CS_GPIOX, .cs_gpio_pin = BSP_DATAFALSH_CS_GPIO_PIN }; sfud_err sfud_spi_port_init(sfud_flash *flash) {     sfud_err result = SFUD_SUCCESS; /**      * add your port spi bus and device object initialize code like this:      * 1. rcc initialize      * 2. gpio initialize      * 3. spi device initialize      * 4. flash->spi and flash->retry item initialize      *    flash->spi.wr = spi_write_read; //Required      *    flash->spi.qspi_read = qspi_read; //Required when QSPI mode enable      *    flash->spi.lock = spi_lock;      *    flash->spi.unlock = spi_unlock;      *    flash->spi.user_data = &spix;      *    flash->retry.delay = null;      *    flash->retry.times = 10000; //Required      */ rt_mutex_init(&lock, "sfud_lock", RT_IPC_FLAG_FIFO); MX_SPI_Init(); #if defined(SOC_SERIES_STM32L4) || defined(SOC_SERIES_STM32F0)          || defined(SOC_SERIES_STM32F7) || defined(SOC_SERIES_STM32G0) SET_BIT(hspi2.Instance->CR2, SPI_RXFIFO_THRESHOLD_HF); #endif switch (flash->index) { case SFUD_W25QXX_DEVICE_INDEX: { /* 同步 Flash 移植所需的接口及数据 */    flash->spi.wr = spi_write_read;    flash->spi.lock = spi_lock;    flash->spi.unlock = spi_unlock;    flash->spi.user_data = &user_spi; /* about 100 microsecond delay */    flash->retry.delay = retry_delay_100us; /* adout 60 seconds timeout */    flash->retry.times = 60 * 10000; break; } } return result; }

③ 其他接口移植：

static struct rt_mutex                 lock; static char log_buf[256]; static void spi_lock(const sfud_spi *spi) {     sfud_flash *sfud_dev = (sfud_flash *) (spi->user_data); struct spi_flash_device *rtt_dev = (struct spi_flash_device *) (sfud_dev->user_data); RT_ASSERT(spi); RT_ASSERT(sfud_dev); RT_ASSERT(rtt_dev); rt_mutex_take(&lock, RT_WAITING_FOREVER); } static void spi_unlock(const sfud_spi *spi) {     sfud_flash *sfud_dev = (sfud_flash *) (spi->user_data); struct spi_flash_device *rtt_dev = (struct spi_flash_device *) (sfud_dev->user_data); RT_ASSERT(spi); RT_ASSERT(sfud_dev); RT_ASSERT(rtt_dev); rt_mutex_release(&lock); } static void retry_delay_100us(void) { /* 100 microsecond delay */ rt_thread_delay((RT_TICK_PER_SECOND * 1 + 9999) / 10000); } void sfud_log_debug(const char *file, const long line, const char *format, ...) {     va_list args; /* args point to the first variable parameter */ va_start(args, format); rt_kprintf("[SFUD](%s:%ld) ", file, line); /* must use vprintf to print */ rt_vsnprintf(log_buf, sizeof(log_buf), format, args); rt_kprintf("%sn", log_buf); va_end(args); } /**  * This function is print routine info.  *  * @param format output format  * @param ... args  */ void sfud_log_info(const char *format, ...) {     va_list args; /* args point to the first variable parameter */ va_start(args, format); rt_kprintf("[SFUD]"); /* must use vprintf to print */ rt_vsnprintf(log_buf, sizeof(log_buf), format, args); rt_kprintf("%sn", log_buf); va_end(args); }

1.5 如何使用：

先说明下本库主要使用的一个结构体 sfud_flash 。SFUD中最重要的就是Flash设备对象，一切操作都是对这个Flash设备对象进行的，每个Flash设备对象独立，所以SFUD也支持系统中存在多个Flash设备对象。

Flash设备对象管理着Flash存储器的所有信息，原型在sfud_def.h中，定义如下：

typedef struct { char *name; /**< serial flash name */     size_t index; /**< index of flash device information table  @see flash_table */     sfud_flash_chip chip; /**< flash chip information */     sfud_spi spi; /**< SPI device */     bool init_ok; /**< initialize OK flag */     bool addr_in_4_byte; /**< flash is in 4-Byte addressing */ struct { void (*delay)(void); /**< every retry's delay */         size_t times; /**< default times for error retry */ } retry; void *user_data; /**< some user data */ #ifdef SFUD_USING_QSPI     sfud_qspi_read_cmd_format read_cmd_format; /**< fast read cmd format */ #endif #ifdef SFUD_USING_SFDP     sfud_sfdp sfdp; /**< serial flash discoverable parameters by JEDEC standard */ #endif } sfud_flash, *sfud_flash_t;

1.5.1 配置SFUD：

SFUD的核心功能配置文件在sfud_cfg.h，修改说明如下：

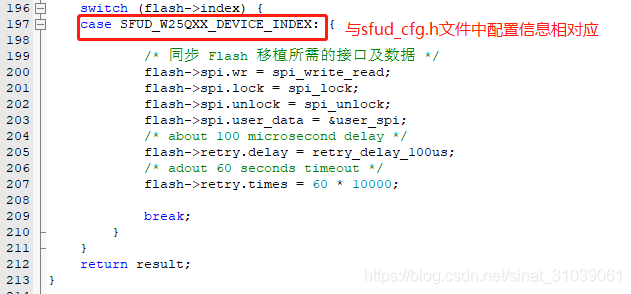

修改完了之后，还需要去修改刚刚复制替换的sfud_port.c文件，与刚刚填写的配置信息相对应：

至此，SFUD移植、配置完成，接下来介绍如何使用API接口！

1.5.2 API 说明：

• 初始化 SFUD 库：
  将会调用 sfud_device_init ，初始化 Flash 设备表中的全部设备。如果只有一个 Flash 也可以只使用 sfud_device_init 进行单一初始化。

sfud_err sfud_init(void)

• 初始化指定的 Flash 设备

sfud_err sfud_device_init(sfud_flash *flash)

• 获取 Flash 设备对象
  在 SFUD 配置文件中会定义 Flash 设备表，负责存放所有将要使用的 Flash 设备对象，所以 SFUD 支持多个 Flash 设备同时驱动。本方法通过 Flash 设备位于设备表中索引值来返回 Flash 设备对象，超出设备表范围返回 NULL 。

sfud_flash *sfud_get_device(size_t index)

• Flash擦除/读写操作
  ① 读取Flash数据：

sfud_err sfud_read(const sfud_flash *flash, uint32_t addr, size_t size, uint8_t *data)

② 擦除 Flash 数据：

sfud_err sfud_erase(const sfud_flash *flash, uint32_t addr, size_t size);

③ 往Flash写数据：

sfud_err sfud_write(const sfud_flash *flash, uint32_t addr, size_t size, const uint8_t *data);

sfud_err sfud_erase_write(const sfud_flash *flash, uint32_t addr, size_t size, const uint8_t *data)

1.6 应用示例：

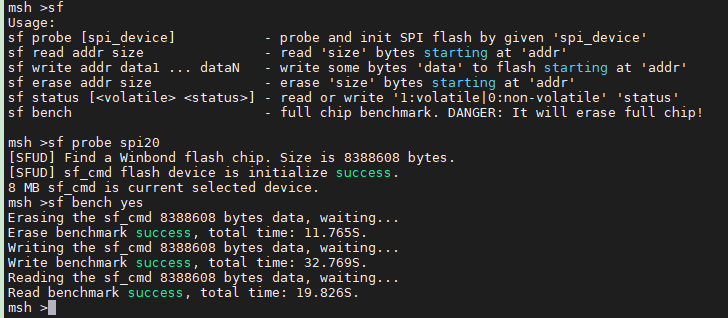

通过调用sfud_init()对sfud初始化后，可以使用rtthread的sfud命令行对flash进行性能测试：

2.FAL

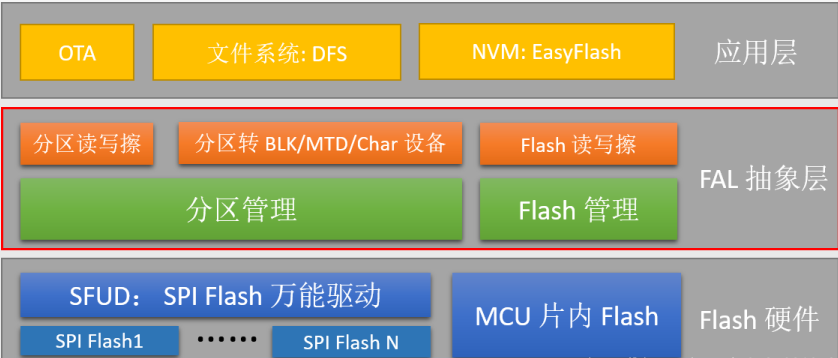

FAL (Flash Abstraction Layer) Flash 抽象层，是对 Flash 及基于 Flash 的分区进行管理、操作的抽象层，对上层统一了 Flash 及 分区操作的 API ，FAL 框架图如下：

从上图可以看出FAL抽象层位于SFUD框架的上层，可以将多个Flash硬件（包括片内Flash和片外Flash）统一进行管理，并向上层比如OTA层提供对底层多个Flash硬件的统一访问接口，方便上层应用对底层硬件的访问操作。我上篇文章介绍的FOTA就是在FAL层之上做的，理解了这篇文章，FOTA的底层就理解了。参考文章：STM32通用Bootloader——FOTA

2.1 主要特点：

• 支持静态可配置的分区表，并可关联多个 Flash 设备；
• 分区表支持 自动装载 。避免在多固件项目，分区表被多次定义的问题；
• 代码精简，对操作系统 无依赖 ，可运行于裸机平台，比如对资源有一定要求的 Bootloader；
• 统一的操作接口。保证了文件系统、OTA、NVM（例如：EasyFlash） 等对 Flash 有一定依赖的组件，底层 Flash 驱动的可重用性；
• 自带基于 Finsh/MSH 的测试命令，可以通过 Shell 按字节寻址的方式操作（读写擦） Flash 或分区，方便开发者进行调试、测试；

2.2 如何移植：

项目地址：https://github.com/RT-Thread-packages/fal

同样在移植过程中一定要参考两个资料：项目的readme文档和samples的移植说明。

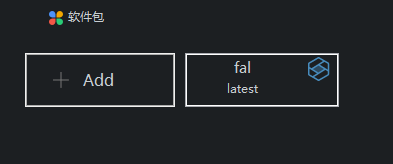

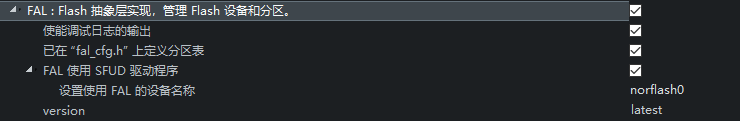

对于使用rtthread完整版来说，对于使用者只需要勾选就可以了：


对于rtthread完整版的来说移植很简单，所以本次移植教程还是以rtthread nano为例，在上个移植完SFUD工程的基础上，继续移植FAL。

2.2.1 下载FAL项目源码，并添加到工程目录中;

2.2.2 定义 flash 设备

在定义 Flash 设备表前，需要先定义 Flash 设备。可以是片内 flash, 也可以是片外基于 SFUD 的 spi flash：

• 定义片内 flash 设备可以参考 fal_flash_stm32f2_port.c 。
• 定义片外 spi flash 设备可以参考 fal_flash_sfud_port.c 。

1. FAL SFUD（W25Q64 Flash）移植
   拷贝FAL项目samplesporting的fal_flash_sfud_port.c到工程中。

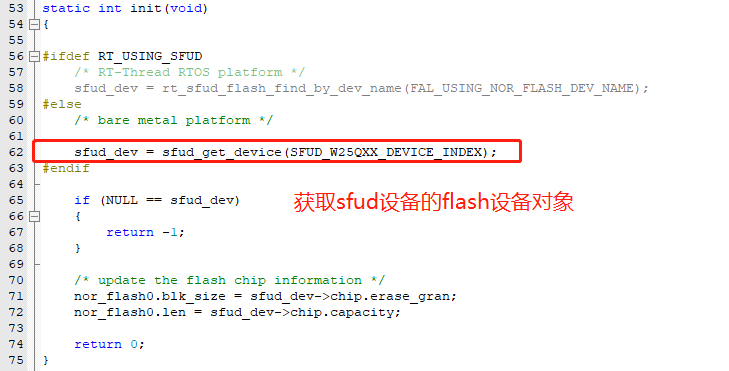

   因为这个工程是在SFUD的基础上移植的，所以可以直接使用sfud的API接口：

2. FAL MCU Flash移植
   STM32片内Flash驱动，RT-Thread已经在librariesHAL_Drivers drv_flash目录下提供了，可以根据芯片自行拷贝到工程：

   本次演示项目使用的是STM32L431单片机，所以拷贝drv_flash_l4.c到工程中：

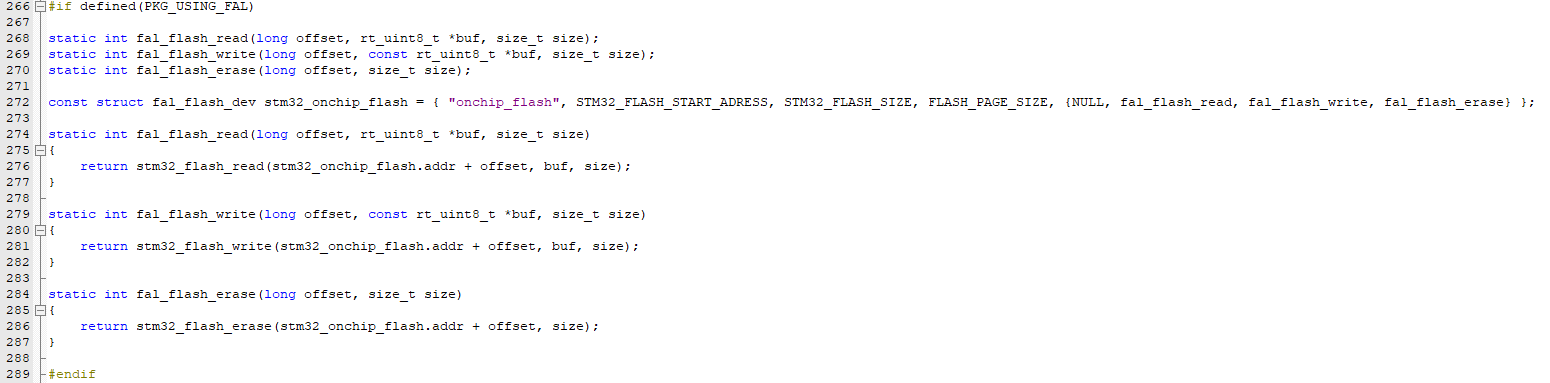

   RT-Thread提供的内部flash驱动通过宏#define PKG_USING_FAL向FAL提供的fal_flash_dev设备对象onchip_flash，包含了STM32L431片内Flash的参数及其访问接口函数：

在board.h中或者rtconfig.h中定义flash的参数：

#define STM32_FLASH_START_ADRESS     ((uint32_t)0x08000000) #define STM32_FLASH_SIZE             (256 * 1024) #define STM32_FLASH_END_ADDRESS      ((uint32_t)(STM32_FLASH_START_ADRESS + STM32_FLASH_SIZE)) #define STM32_SRAM1_START              (0x20000000)       #define STM32_SRAM1_END                (STM32_SRAM1_START + 64 * 1024)   // 结束地址 = 0x20000000（基址） + 64K(RAM大小)

2.2.3 定义 flash 设备表

Flash 设备表定义在 fal_cfg.h 头文件中，定义分区表前需 新建 fal_cfg.h 文件 ，请将该文件统一放在对应 BSP 或工程目录的 port 文件夹下，并将该头文件路径加入到工程。fal_cfg.h 可以参考 示例文件 fal/samples/porting/fal_cfg.h 完成。

设备表示例：

extern struct fal_flash_dev nor_flash0; extern const struct fal_flash_dev stm32_onchip_flash; /* flash device table */ #define FAL_FLASH_DEV_TABLE                                           {                                                                                           &stm32_onchip_flash,                                                &nor_flash0,                                                      }

Flash 设备表中，有两个 Flash 对象，一个为 STM32F2 的片内 Flash ，一个为片外的 Nor Flash。

2.2.4 定义 flash 分区表

分区表也定义在 fal_cfg.h 头文件中。Flash 分区基于 Flash 设备，每个 Flash 设备又可以有 N 个分区，这些分区的集合就是分区表。在配置分区表前，务必保证已定义好 Flash 设备 及 设备表。fal_cfg.h 可以参考 示例文件 fal/samples/porting/fal_cfg.h 完成。

分区表示例：

#define FAL_PART_TABLE                                                                {                             {FAL_PART_MAGIC_WROD, "app",    "onchip_flash", 64*1024,       192*1024, 0},   {FAL_PART_MAGIC_WROD, "ef", FAL_USING_NOR_FLASH_DEV_NAME, 0 , 1024 * 1024, 0},   {FAL_PART_MAGIC_WROD, "download", FAL_USING_NOR_FLASH_DEV_NAME, 1024 * 1024 , 512 * 1024, 0},   {FAL_PART_MAGIC_WROD, "factory", FAL_USING_NOR_FLASH_DEV_NAME, (1024 + 512) * 1024 , 512 * 1024, 0},  }

用户需要修改的分区参数包括：分区名称、关联的 Flash 设备名、偏移地址（相对 Flash 设备内部）、大小，需要注意以下几点：

• 分区名保证 不能重复；
• 关联的 Flash 设备 务必已经在 Flash 设备表中定义好 ，并且 名称一致 ，否则会出现无法找到 Flash 设备的错误；
• 分区的起始地址和大小 不能超过 Flash 设备的地址范围 ，否则会导致包初始化错误；

至此，FAL移植完成，接下来介绍如何使用API接口！

2.3 如何使用：

API 说明：

查找 Flash 设备

const struct fal_flash_dev *fal_flash_device_find(const char *name)

查找 Flash 分区

const struct fal_partition *fal_partition_find(const char *name)

获取分区表

const struct fal_partition *fal_get_partition_table(size_t *len)

临时设置分区表

FAL 初始化时会自动装载默认分区表。使用该设置将临时修改分区表，重启后会 丢失 该设置

void fal_set_partition_table_temp(struct fal_partition *table, size_t len)

从分区读取数据

int fal_partition_read(const struct fal_partition *part, uint32_t addr, uint8_t *buf, size_t size)

往分区写入数据

int fal_partition_write(const struct fal_partition *part, uint32_t addr, const uint8_t *buf, size_t size)

擦除分区数据

int fal_partition_erase(const struct fal_partition *part, uint32_t addr, size_t size)

擦除整个分区数据

int fal_partition_erase_all(const struct fal_partition *part)

打印分区表

void fal_show_part_table(void)

创建块设备

该函数可以根据指定的分区名称，创建对应的块设备，以便于在指定的分区上挂载文件系统

struct rt_device *fal_blk_device_create(const char *parition_name)

创建 MTD Nor Flash 设备

该函数可以根据指定的分区名称，创建对应的 MTD Nor Flash 设备，以便于在指定的分区上挂载文件系统

struct rt_device *fal_mtd_nor_device_create(const char *parition_name)

创建字符设备

该函数可以根据指定的分区名称，创建对应的字符设备，以便于通过 deivice 接口或 devfs 接口操作分区，开启了 POSIX 后，还可以通过 oepn/read/write 函数操作分区。

struct rt_device *fal_char_device_create(const char *parition_name)

2.4 应用示例：

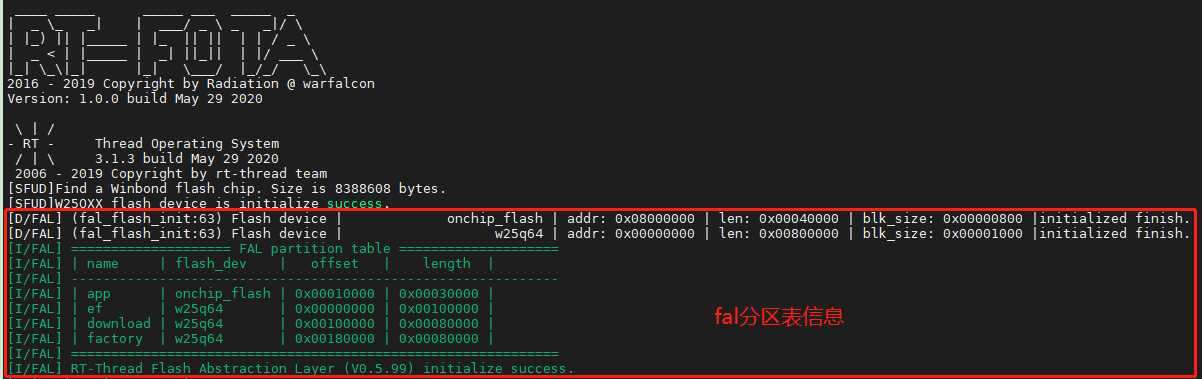

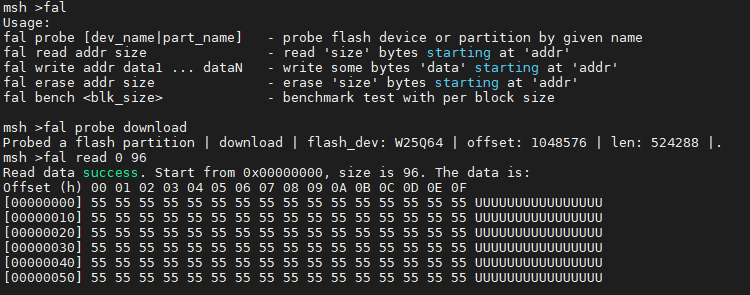

通过调用fal_init()对fal初始化后，可以使用rtthread的fal命令行进行性能测试：

FAL对分区进行读写测试：
