                        作者：田逸（vx：formyz）

需求描述

两节点物理服务器，外挂虚拟化后的共享存储（两台存储设备），存储通过多路径与物理服务器直接连接。

网络划分为三个：数据网络、心跳网络及管理网络（远程控制卡）。

工具组件包括：rhel 7系统，pcsd工具包（包括corosync等），oracle数据库。

高可用HA资源包括：虚拟网络地址（vip）、oracle监听器、逻辑卷资源（LVM）、文件系统（filesystem）、oracle数据库实例。

实施步骤

硬件上架部署系统存储准备安装pacemaker 安装oracle数据库配置监控器配置oracle命名服务配置pcs高可用创建数据库实例模拟故障验收

硬件上架

 本机硬盘到位，线缆连接到位，包括网线、共享存储连接卡及连接线，心跳网络连接到位，管理网络连接到位。
 安装介质到位：包括redhat 系统盘或者iso文件，oracle安装介质，授权许可。
 安装所需的软件源，最好是能联网，安装好pcs及oracle以后，再接入正式生成网络。如条件不具备，则用iso挂接本地，做yum源。

部署系统

 设置好服务器的远程控制卡网络。
 按要求分区并分配容量。
 配置好网络。本案分两个网络：数据网络及心跳网络，并且需要两两绑定，用工具nmtui进行操作，不会犯输入上的低级错误。
 关闭防火墙systemctl disable firewalld && systemctl stop firewalld
 关闭selinux
 修改文件/etc/hosts，映射主机别名

存储准备–挂接存储及创建逻辑卷

安装iscsi连接器
识别共享设备块
两台设备执行：
（1） 创建物理卷pvcreate /dev/sdc
（2） 创建物理卷组 vgcreate vgdb /dev/sdc
任意设备执行（只在一个节点执行一次）：
（1） 创建逻辑卷lvcreate -n dblv -l 100%VG vgdb
（2） 创建文件系统 mkfs.xfs /dev/mapper/vgdb-dblv
（3） 挂接文件系统 mount /dev/mapper/vgdb-dblv /oradata/

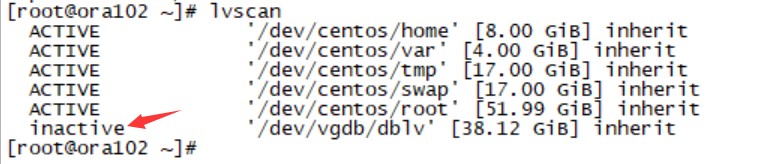

（4） 另一设备检验逻辑卷 lvscan

（5） 两节点修改lvm.conf，把系统的卷排除在外。
（6） 两节点执行 dracut -H -f /boot/initramfs-$(uname -r).img $(uname -r)

安装pacemaker

 准备yum源或者服务器连接到互联网。
 执行安装 yum install pcs fence-agents-all。
 配置pcs服务开机自启动 systemctl enable pcsd.

安装oralce数据库软件（不创建数据库）

 准备好安装介质，并把其复制到服务器的相关目录，解包后待用；
 准备环境变量等所需配置的脚本，并给予执行权限；
 执行该脚本，校验之；
 安装并启用vnc服务；

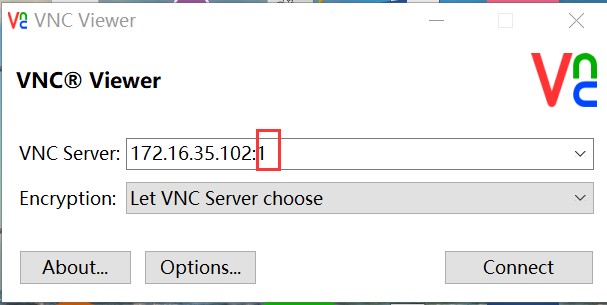

 Vnc客户端连接到系统；

 把oracle 安装目录拷贝到/home/oracle并执行chown –R oracle:oinstall /home/oracle

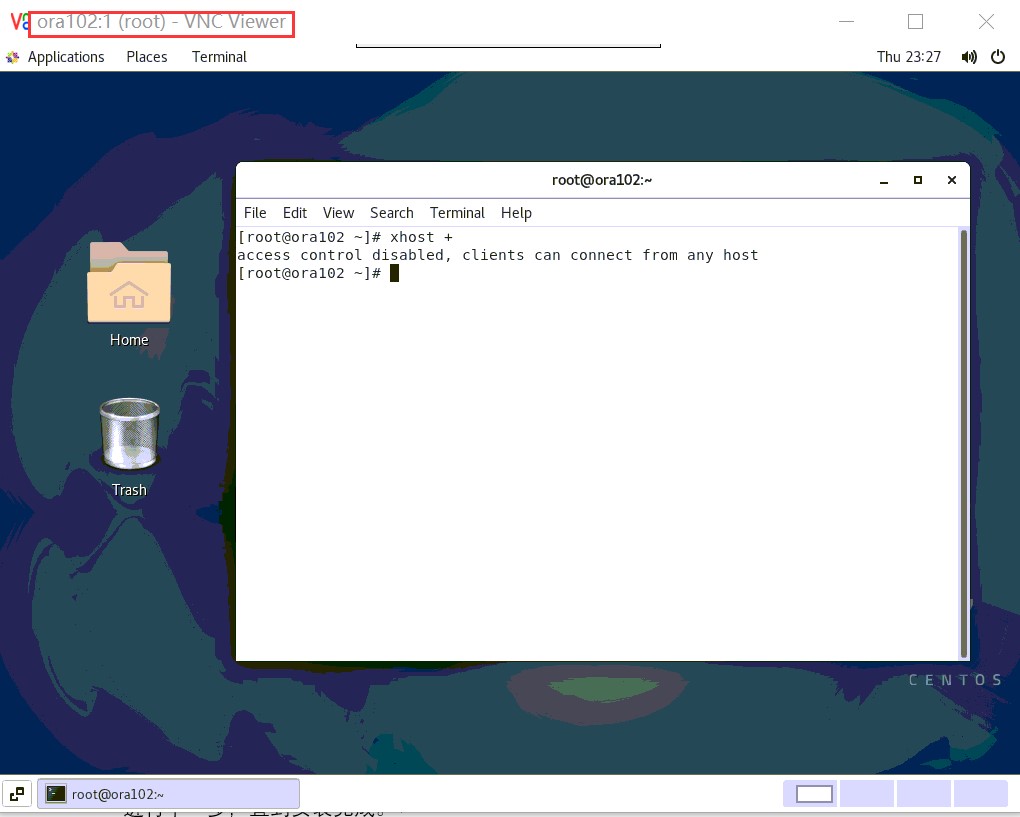

 执行 xhost + 授权；

——————-以上是root用户—————————-

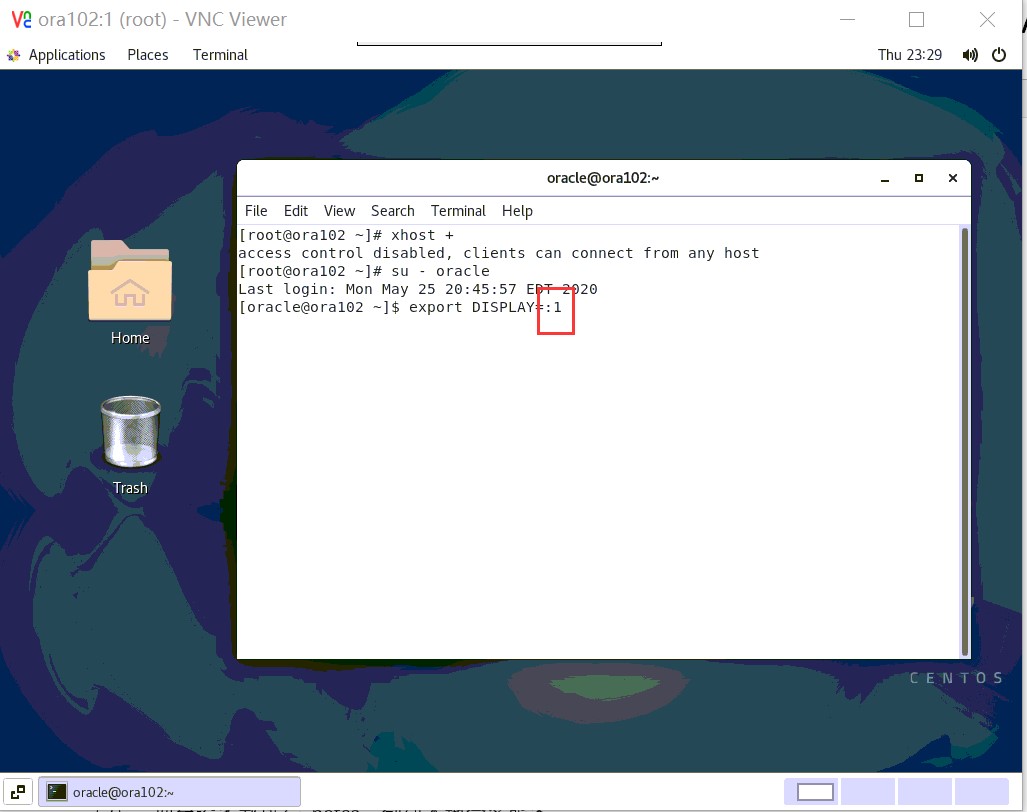

 切换用户到oracle：su – oracle

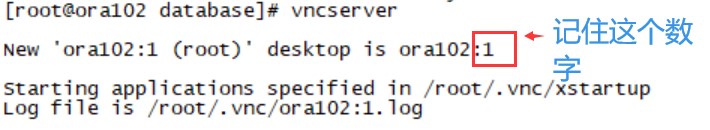

 设置环境变量display: export DISPLAY=:1（这个值一定要与vncserver启动的输出值相匹配）；

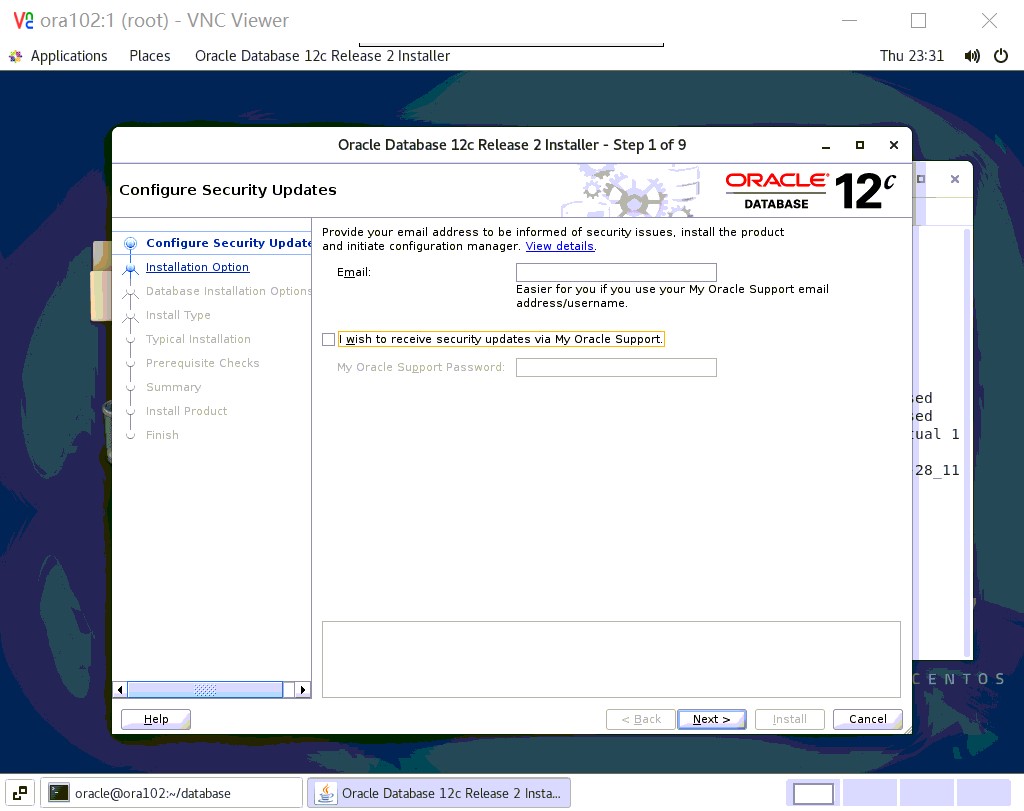

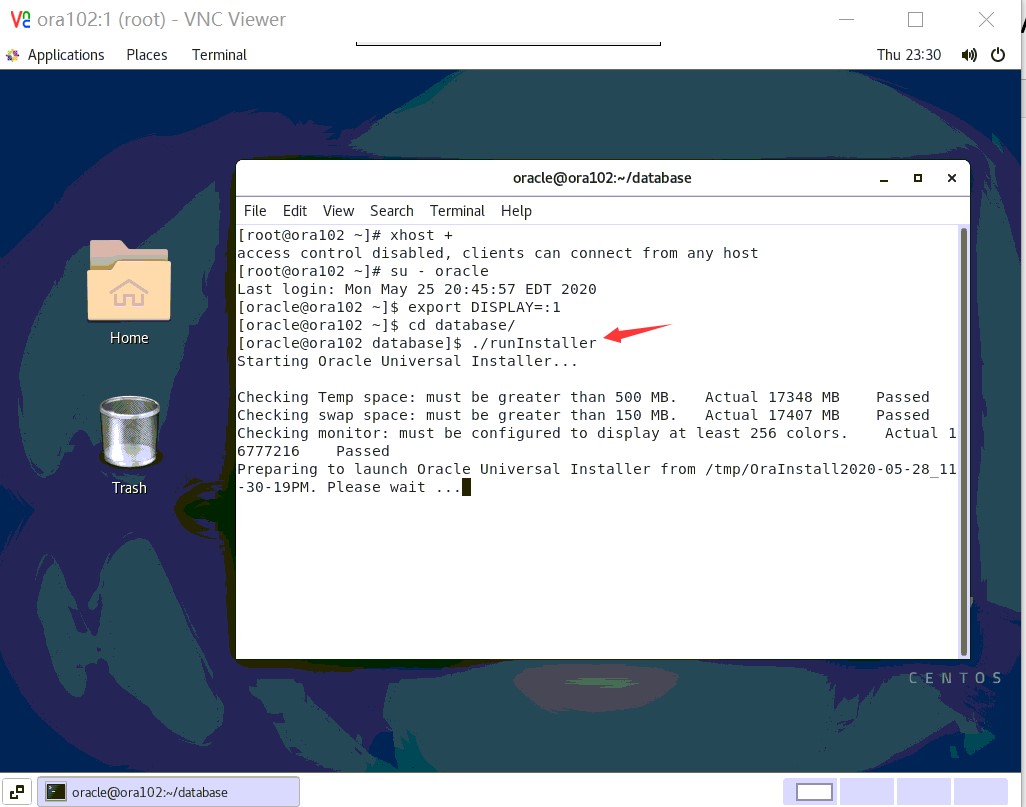

 进入安装软件目录 cd database，执行脚本./runInstaller ，调出图形界面后，照提示进行下一步，直到安装完成。

listener监听器准备

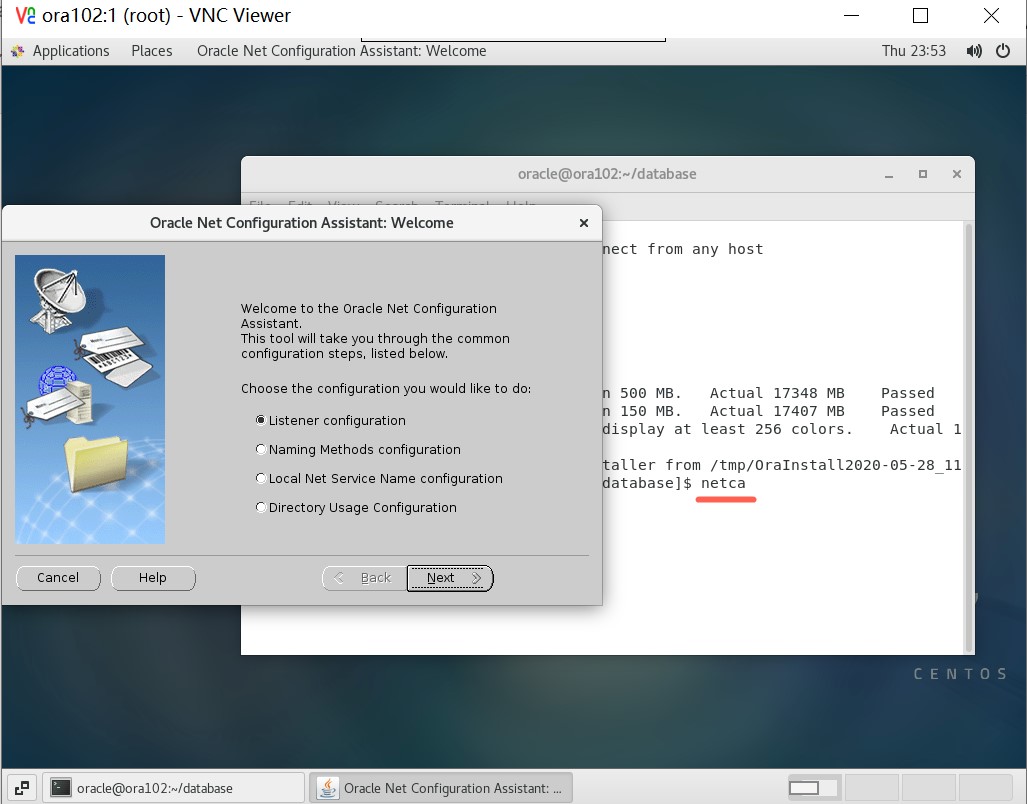

（1） 两台设备都执行netca 创建监听器

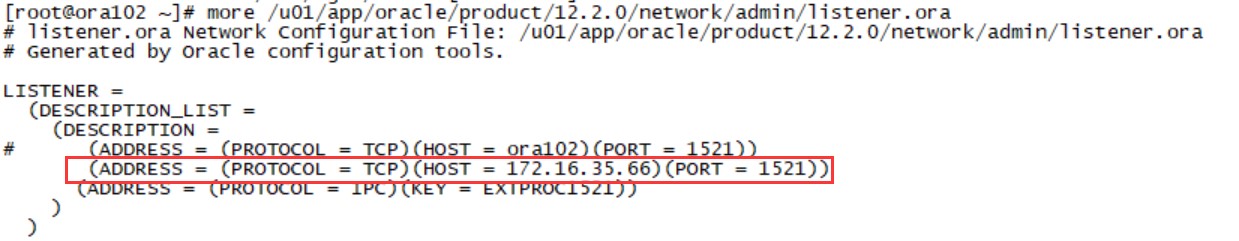

（2） 修改两台设备的监听器文件/u01/app/oracle/product/12.2.0/network/admin/listener.ora，使HOST的值为vip。

（3） 暂时不要启动监听器，因为vip没有被自动设置到系统。如果需要验证，修改HOST的值为本机地址或者主机别名。

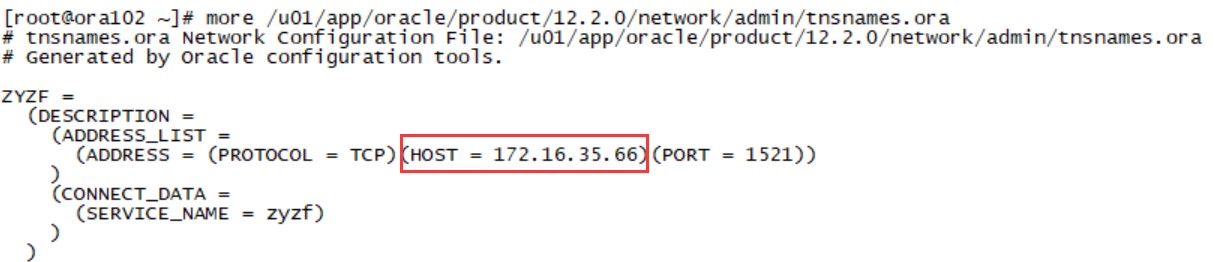

Oracle网络命名配置

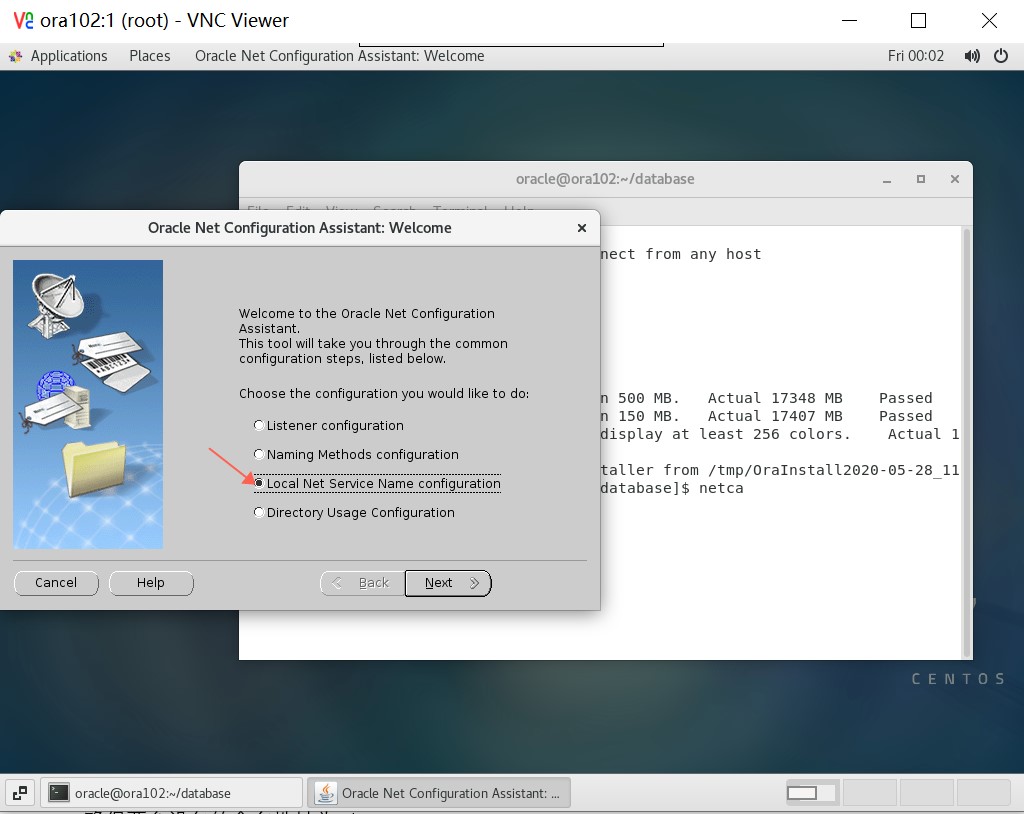

（1） 两台服务器继续执行指令 netca ，鼠标选取第三个单选项—本地网络服务命名。

（2） 确保两台设备的命名地址为vip。

配置pcs高可用

 启动pcs服务。执行命令 systemctl start pcsd (前边配置了开启启动，因此重启系统就不需要再执行此命令；另外corosync服务也不需要手动去启动，pcs会自动处理)。
 设置pcs用户hacluster密码。Passwd hacluster (hacluster账号是安装pacemaker时自动生成的，可以把两台服务器的hacluster账号设置成同样的密码，也可以不一样)。
————————–-以上操作要在两台物理机上分别进行————–
 验证用户。在任一服务器执行 pcs cluster auth ora101 ora102 按提示输入上述步骤设定的密码，完成验证。

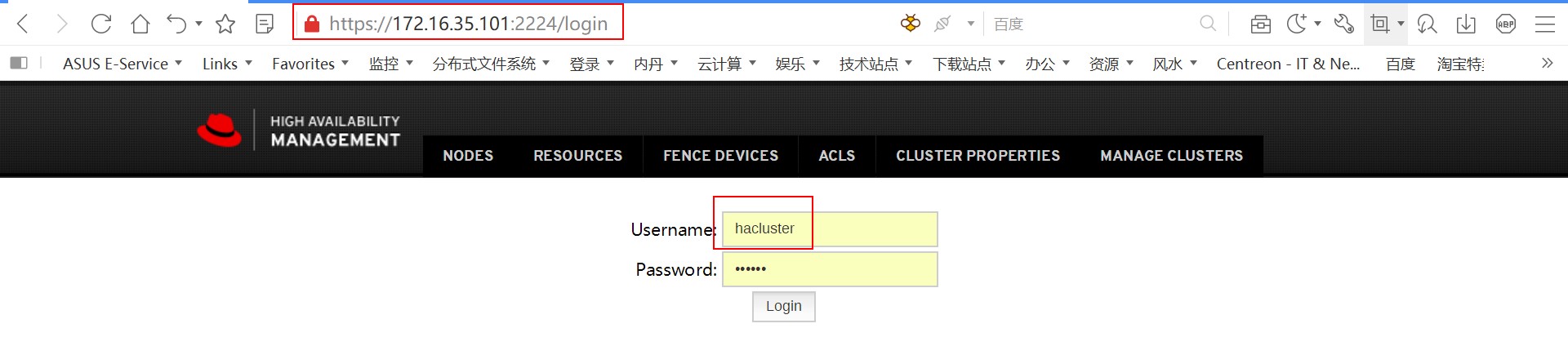

 浏览器访问任一服务器的地址，pcs的端口号为：2224，输入用户名hackuster及密码。

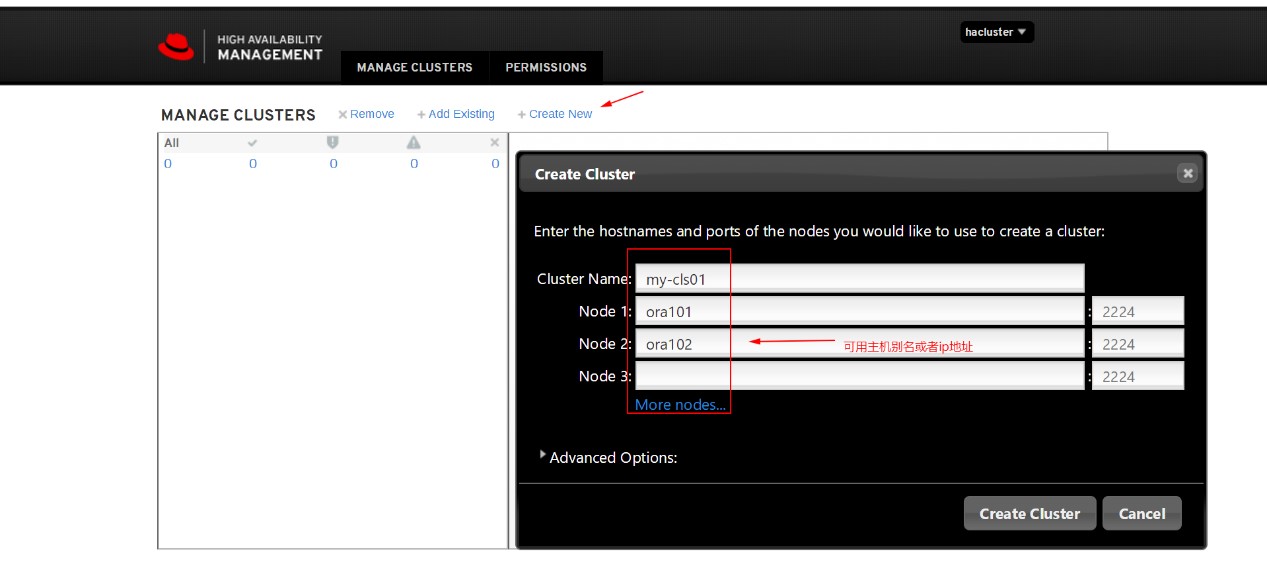

（1） 创建集群，填写相应的信息。

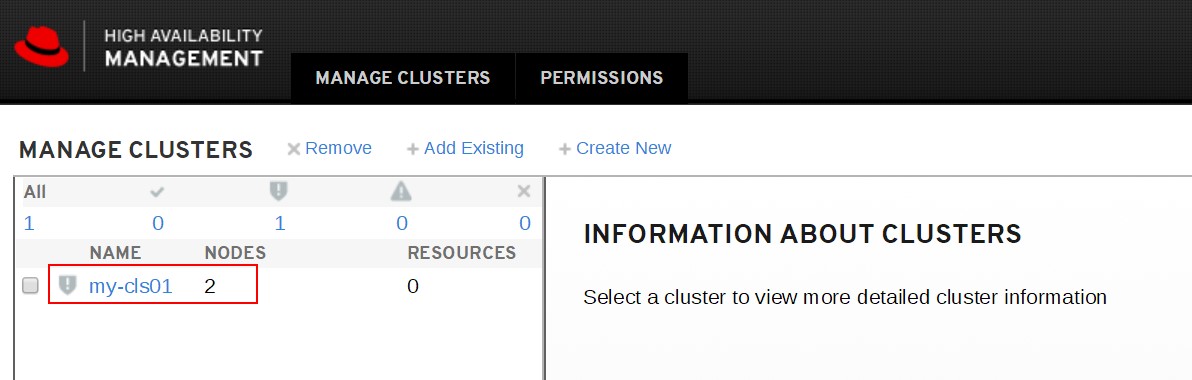

等待几秒钟，创建好集群。

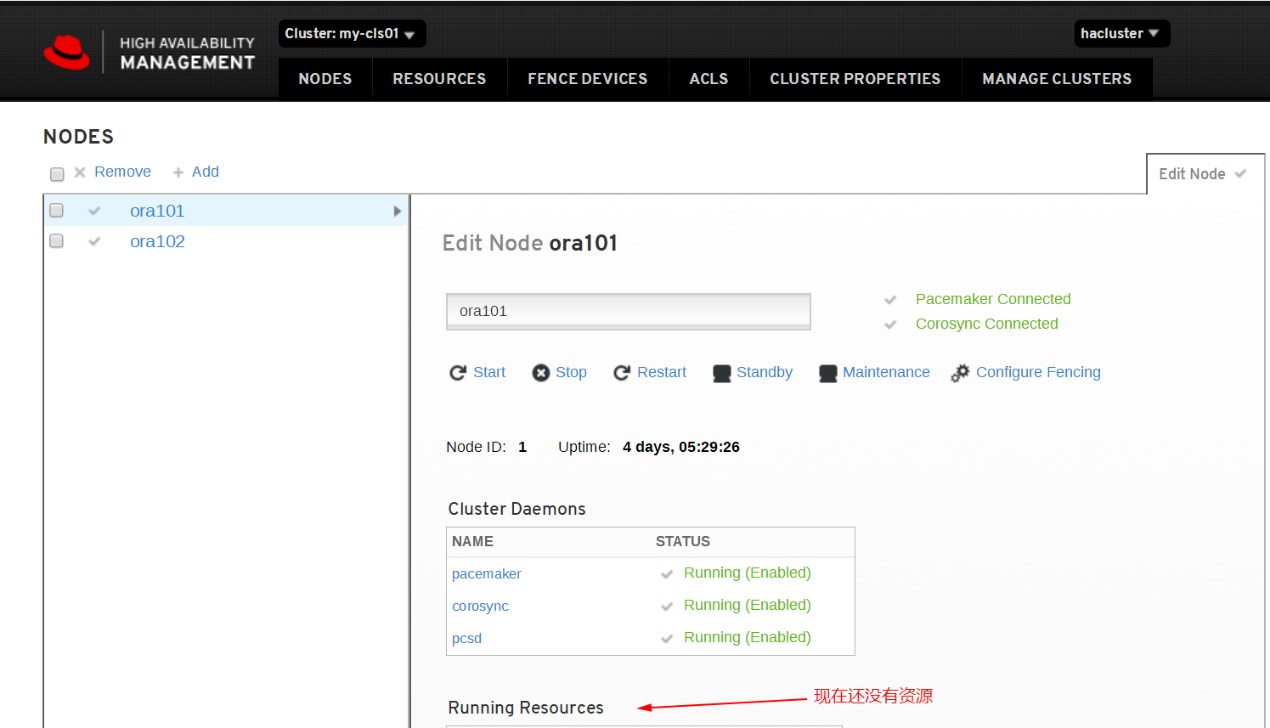

鼠标点链接“my-cls01”,查看更多的信息。

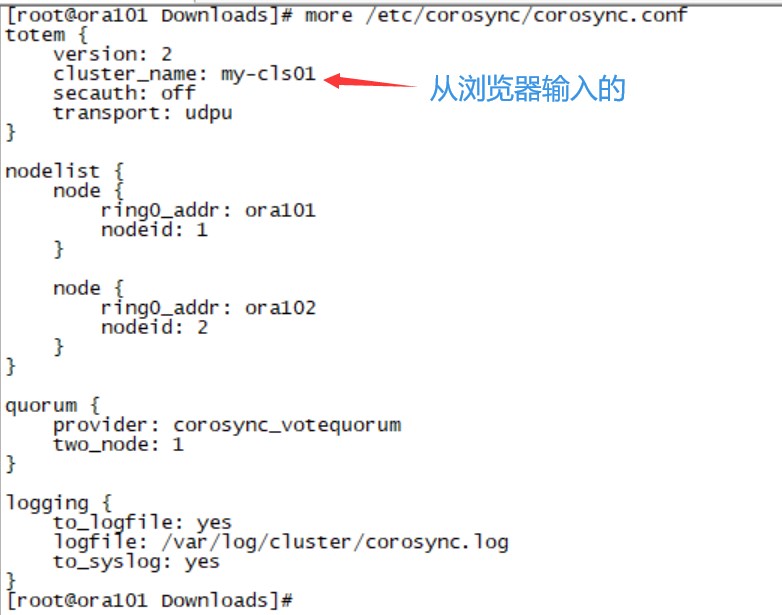

鼠标选点链接“ora102”，也可以看到其上运行的服务（pacemaker等），这个时候，我们可以返回到系统命令行，查看corosync服务是否启动，配置文件是否自动生成。没创建集群之前，corosync配置文件不存在的，只有个例子文件corosync.conf.example。

（2） 按如下顺序添加资源及组

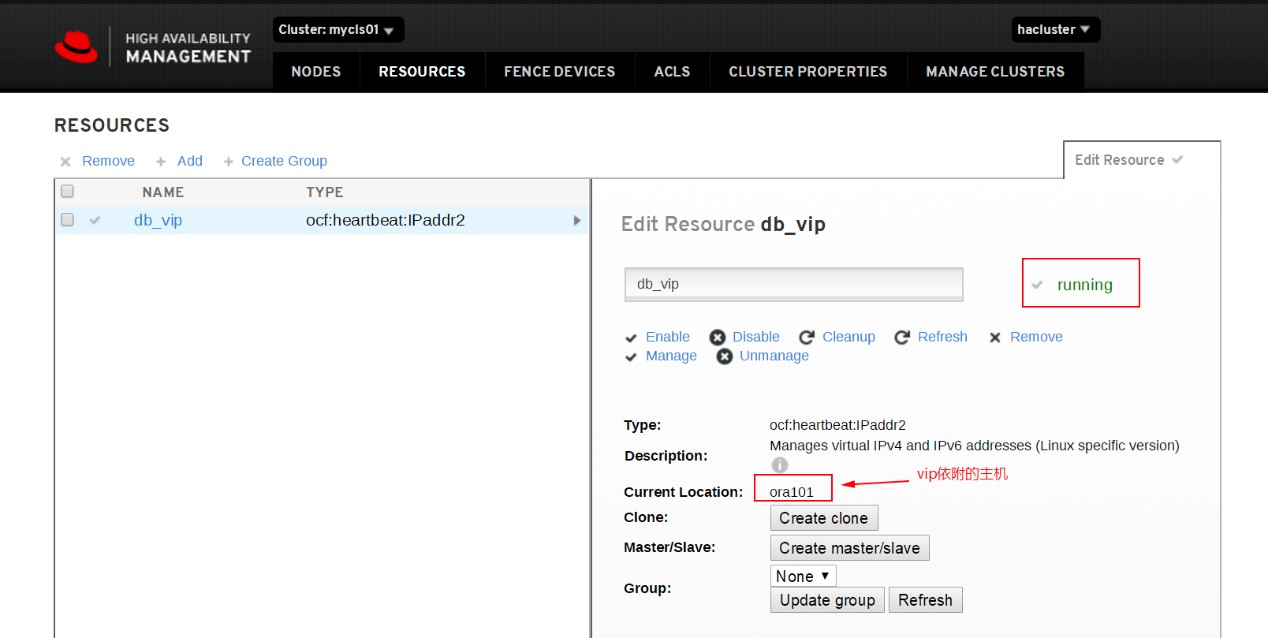

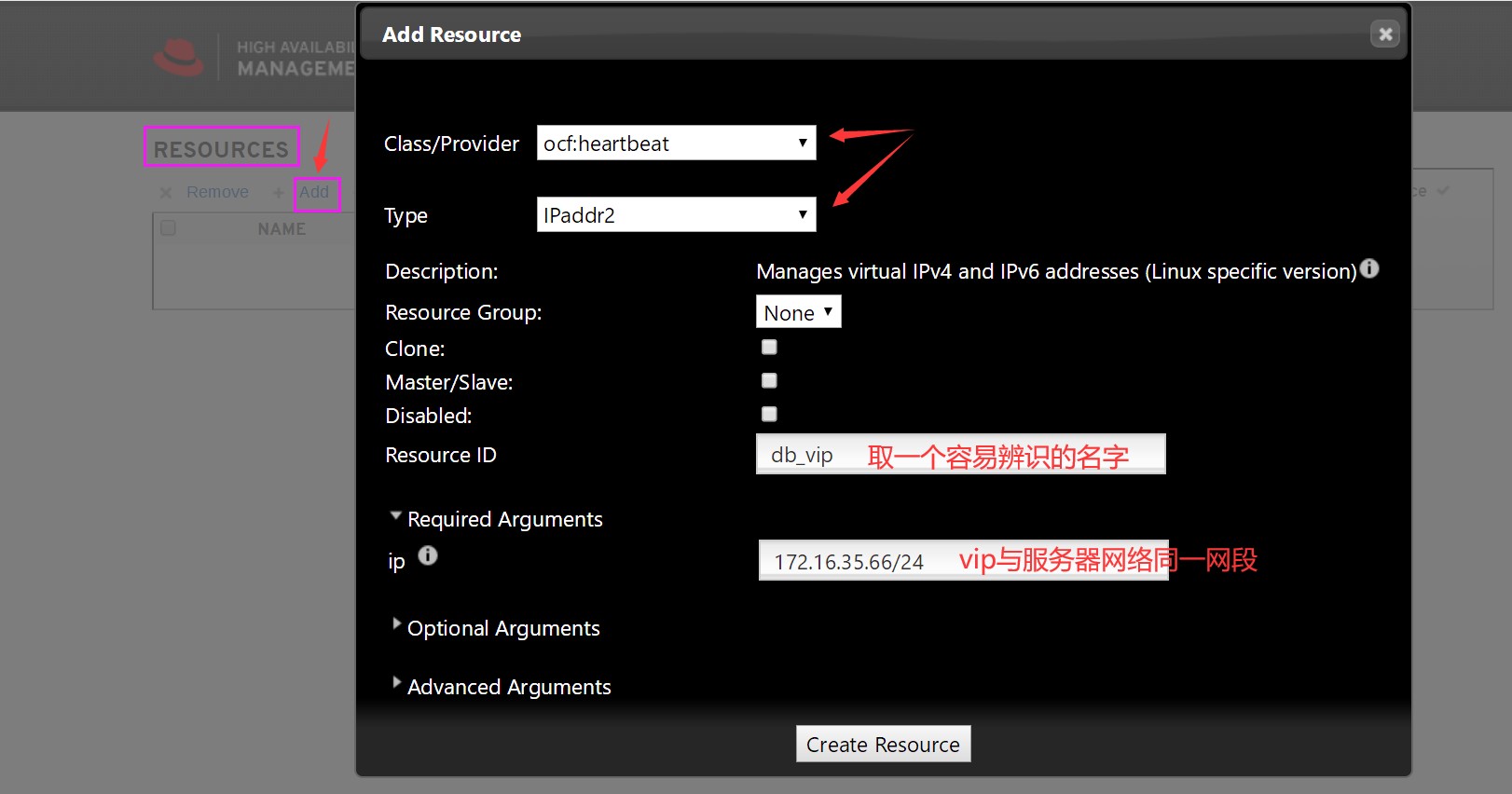

1. 添加虚拟ip（vip）

   创建好vip以后，其状态可能为blocked状态，需要先禁止掉stonish。进入任一服务器系统，执行命令行 pcs property set stonith-enabled=false 。

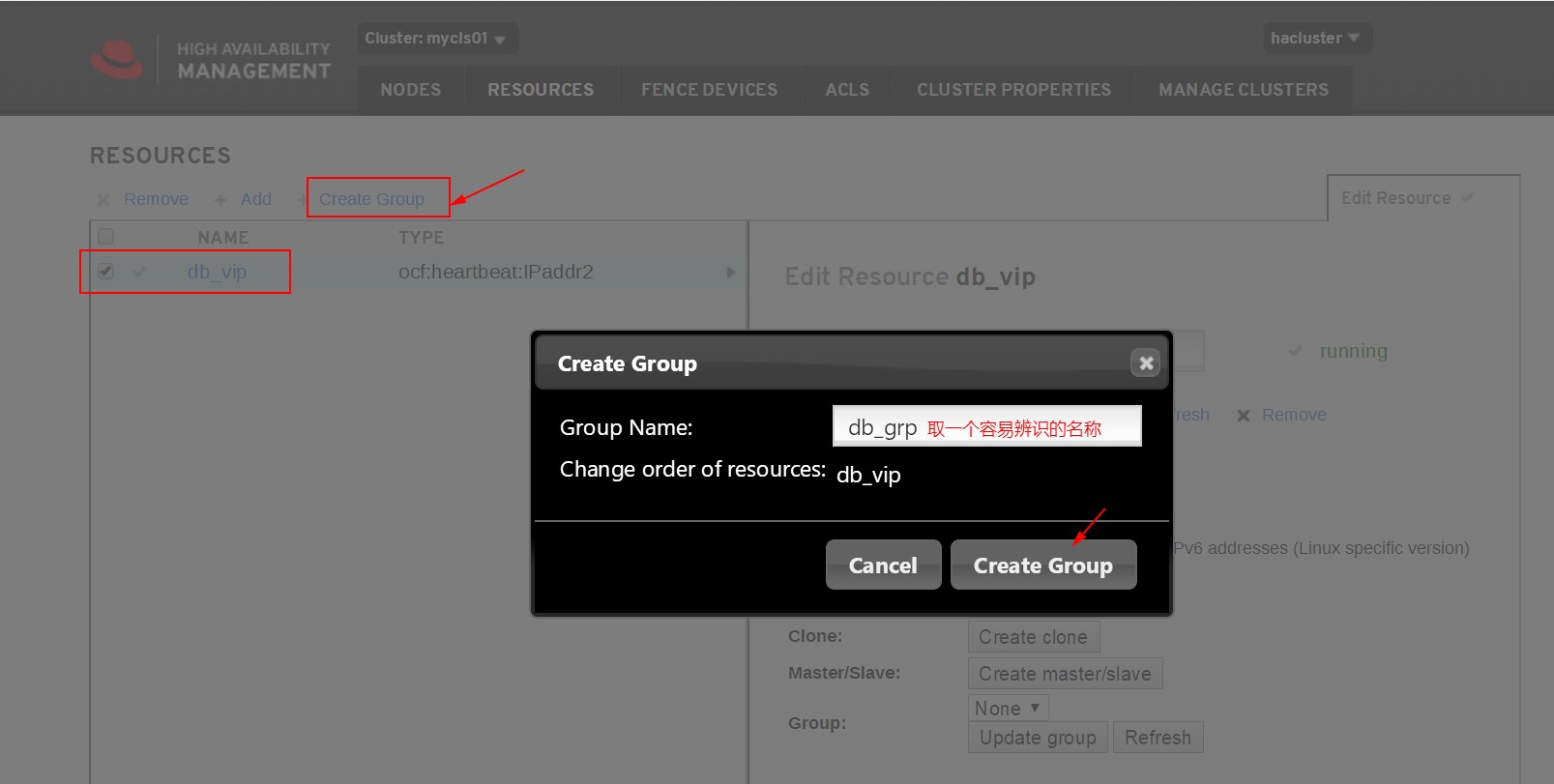

2. 添加资源组。如果是两个或者两个以上的资源组，系统会自动分配这些组到不同的服务器，以达到充分利用资源的目的。

   把资源vip归于db_grp资源组。
3. 有了vip资源并生效以后，就可以启动oracle监听器（监听器依赖于vip）。切换到命令行模式（只在有vip启动的服务器上），执行如下命令启用及验证oracle监听器。
   [root@ora101 pcsd]# su – oracle
   Last login: Fri May 29 03:19:28 EDT 2020
   [oracle@ora101 ~]$ lsnrctl start

LSNRCTL for Linux: Version 12.2.0.1.0 – Production on 29-MAY-2020 07:19:12

Copyright © 1991, 2016, Oracle. All rights reserved.

Starting /u01/app/oracle/product/12.2.0/bin/tnslsnr: please wait…

TNSLSNR for Linux: Version 12.2.0.1.0 – Production
System parameter file is /u01/app/oracle/product/12.2.0/network/admin/listener.ora
Log messages written to /u01/app/oracle/diag/tnslsnr/ora101/listener/alert/log.xml
Listening on: (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=172.16.35.66)(PORT=1521)))
Listening on: (DESCRIPTION=(ADDRESS=(PROTOCOL=ipc)(KEY=EXTPROC1521)))

Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=TCP)(HOST=172.16.35.66)(PORT=1521)))
STATUS of the LISTENER

Alias LISTENER
Version TNSLSNR for Linux: Version 12.2.0.1.0 – Production
Start Date 29-MAY-2020 07:19:12
Uptime 0 days 0 hr. 0 min. 0 sec
Trace Level off
Security ON: Local OS Authentication
SNMP OFF
Listener Parameter File /u01/app/oracle/product/12.2.0/network/admin/listener.ora
Listener Log File /u01/app/oracle/diag/tnslsnr/ora101/listener/alert/log.xml
Listening Endpoints Summary…
(DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=172.16.35.66)(PORT=1521)))
(DESCRIPTION=(ADDRESS=(PROTOCOL=ipc)(KEY=EXTPROC1521)))
The listener supports no services
The command completed successfully
[oracle@ora101 ~]$ lsnrctl status

LSNRCTL for Linux: Version 12.2.0.1.0 – Production on 29-MAY-2020 07:19:37

Copyright © 1991, 2016, Oracle. All rights reserved.

Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=TCP)(HOST=172.16.35.66)(PORT=1521)))
STATUS of the LISTENER

Alias LISTENER
Version TNSLSNR for Linux: Version 12.2.0.1.0 – Production
Start Date 29-MAY-2020 07:19:12
Uptime 0 days 0 hr. 0 min. 24 sec
Trace Level off
Security ON: Local OS Authentication
SNMP OFF
Listener Parameter File /u01/app/oracle/product/12.2.0/network/admin/listener.ora
Listener Log File /u01/app/oracle/diag/tnslsnr/ora101/listener/alert/log.xml
Listening Endpoints Summary…
(DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=172.16.35.66)(PORT=1521)))
(DESCRIPTION=(ADDRESS=(PROTOCOL=ipc)(KEY=EXTPROC1521)))
The listener supports no services
The command completed successfully

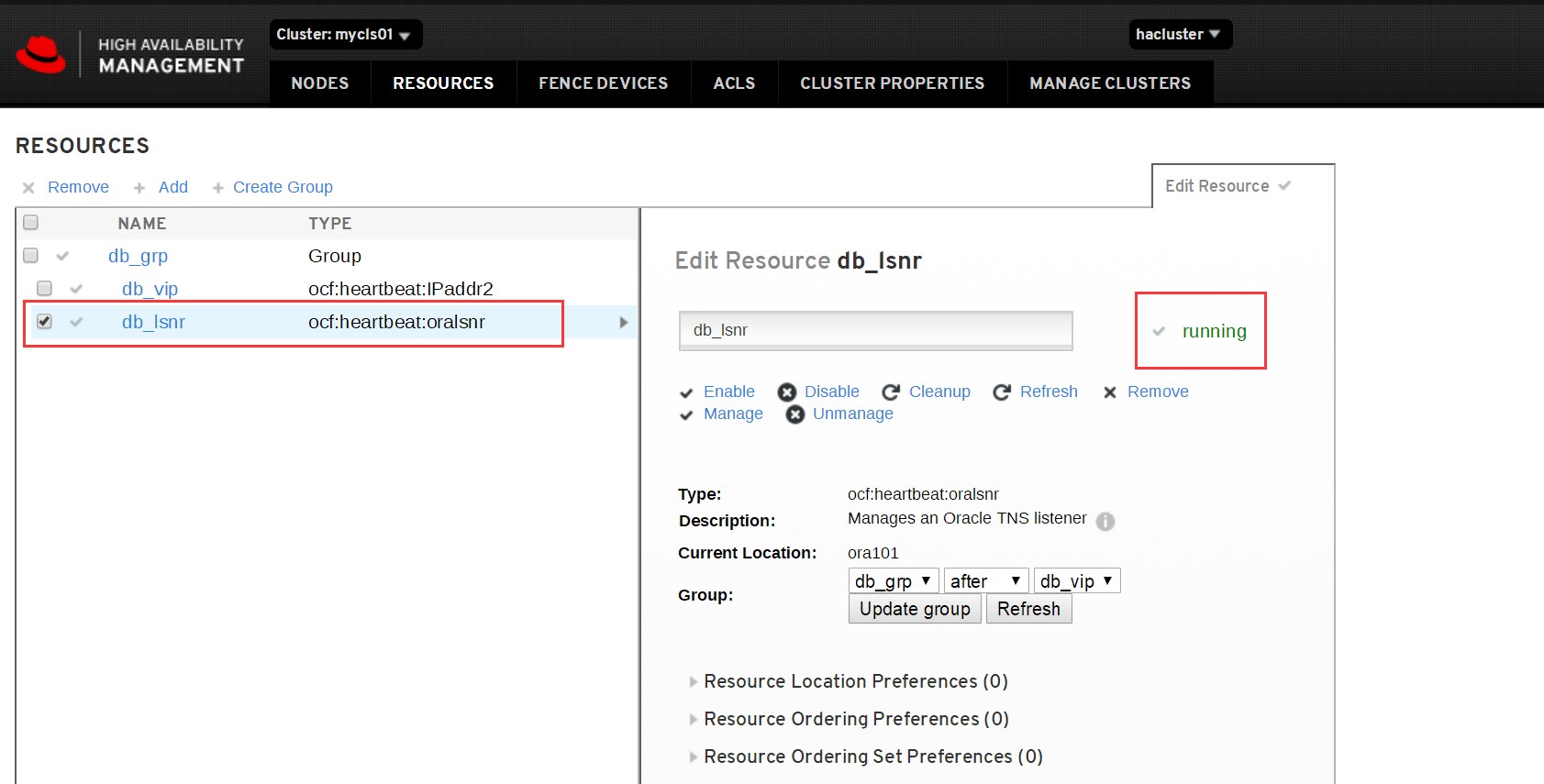

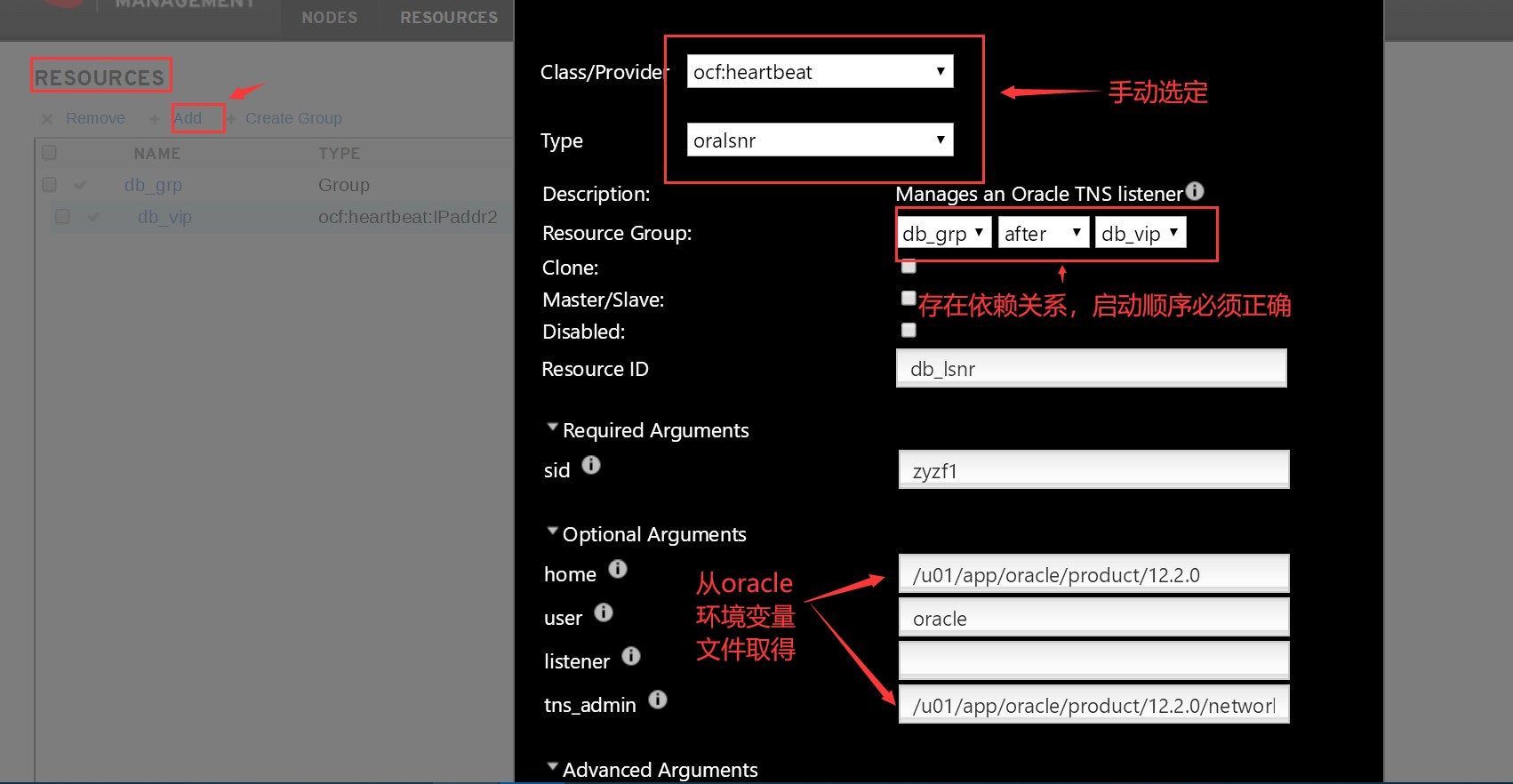

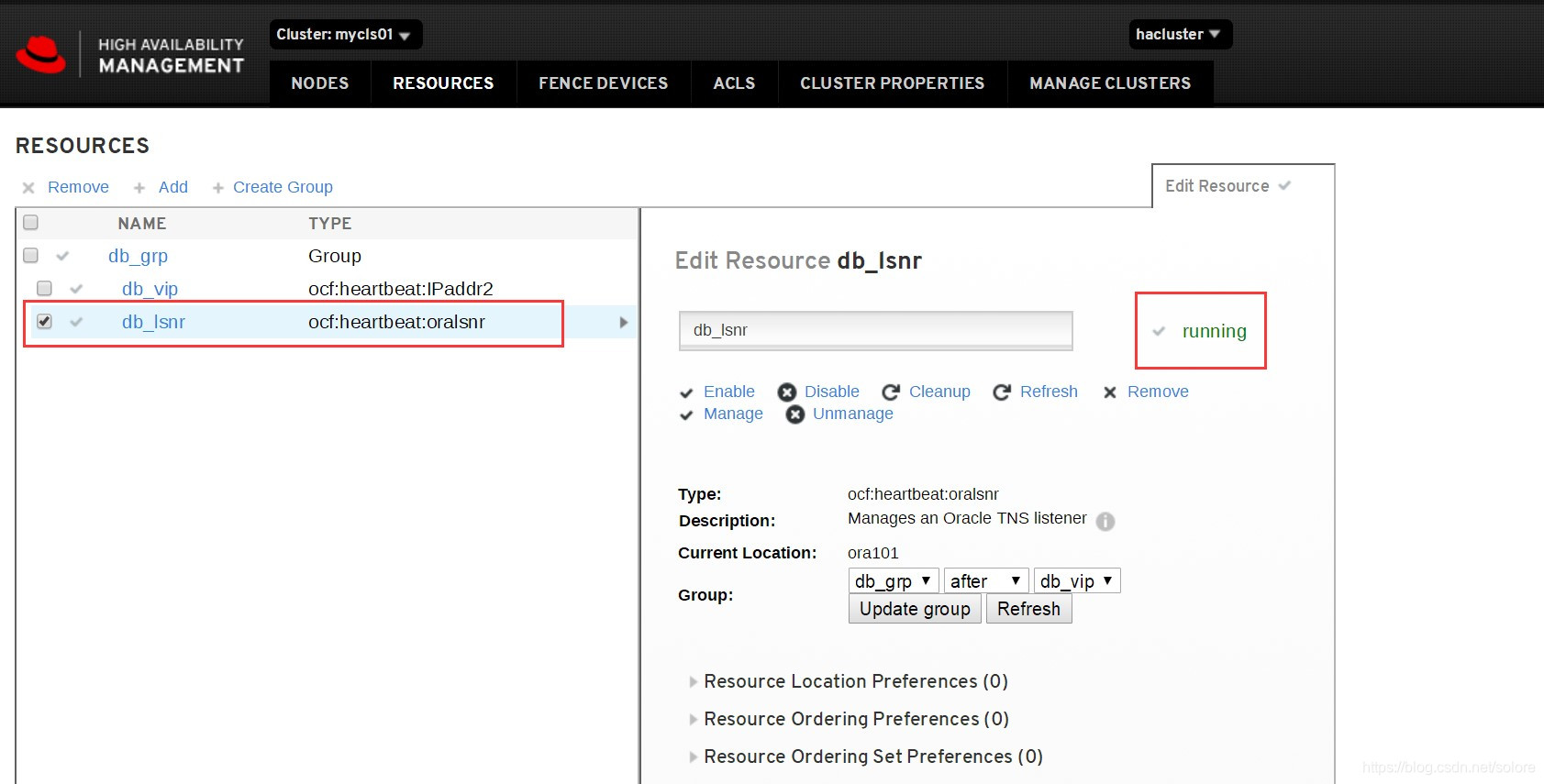

4. 创建监听器资源，内容一定要填写正确，要与oracle用户.bash_profile里边定义的相一致，否则监听器不能被正确创建。

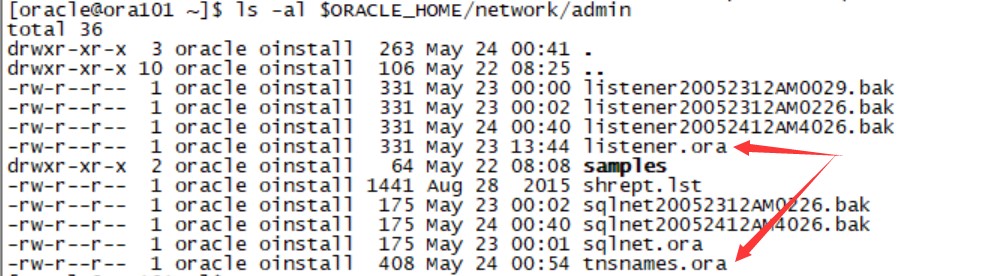

   tsn_amin那一行，填写的是ORACLE_HOME/network/admin，也就是监听器配置文件及本地命名服务配置文件所在的路径。
   如果创建成功，此资源的状态应该为绿色的“running”，并运行于有vip存在的节点。

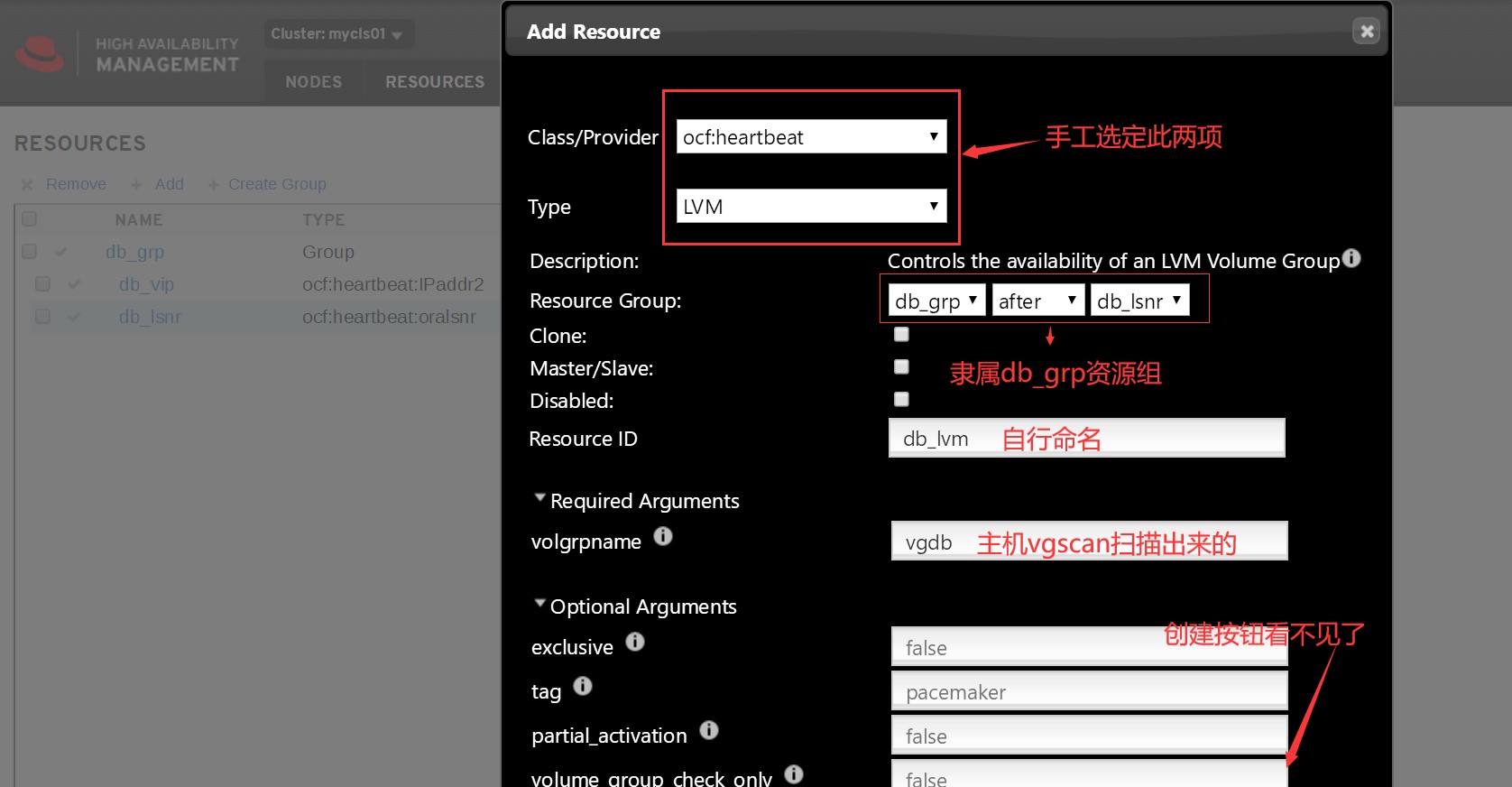

5. 创建逻辑LVM卷资源。此资源是创建文件系统及创建数据库所必须的前提条件，前边的步骤，已经对共享文件块做了挂接及文件系统的创建，现在需要把文件挂接卸载掉。先用df查看是否被挂接，如果挂接，用umount 处理。这里再在登录任一服务器，在命令行执行vgscan查看共享卷组的名称，在web界面添加LVM资源的时候需要这个值。继续回到浏览器管理界面，进行LVM资源添加，使其在组db_grp之下。
   注意：exclusive的默认值为false，需要改成true，不然逻辑卷组会一直处于非激活状态。

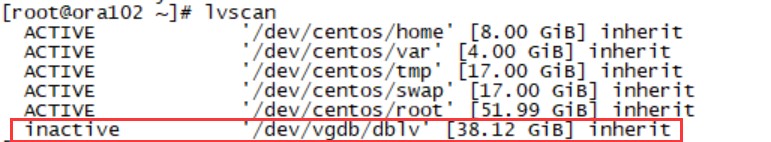

   创建成功后，运行资源组的服务器上，再执行指令 lvscan ,逻辑卷的状态为ACTIVE,而另外一台服务器的状态则继续为inactive。

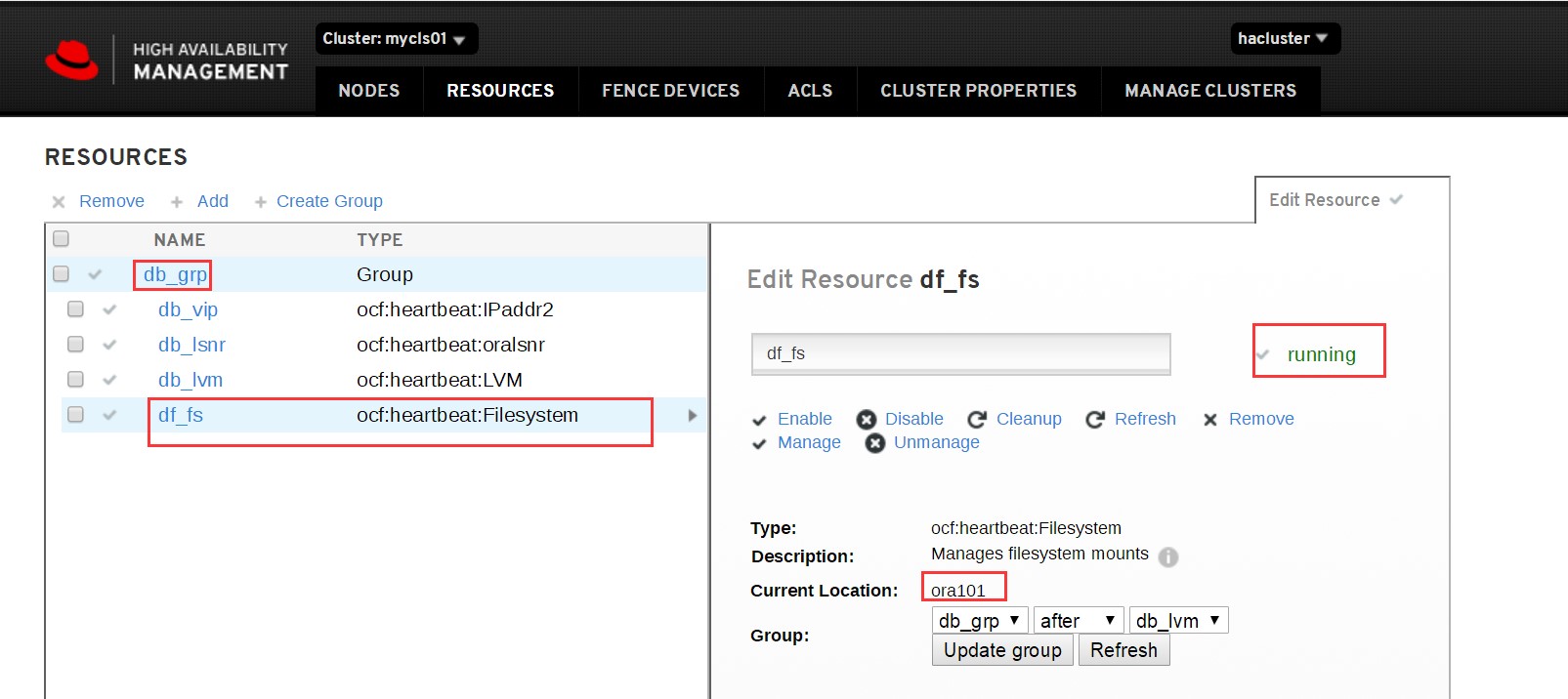

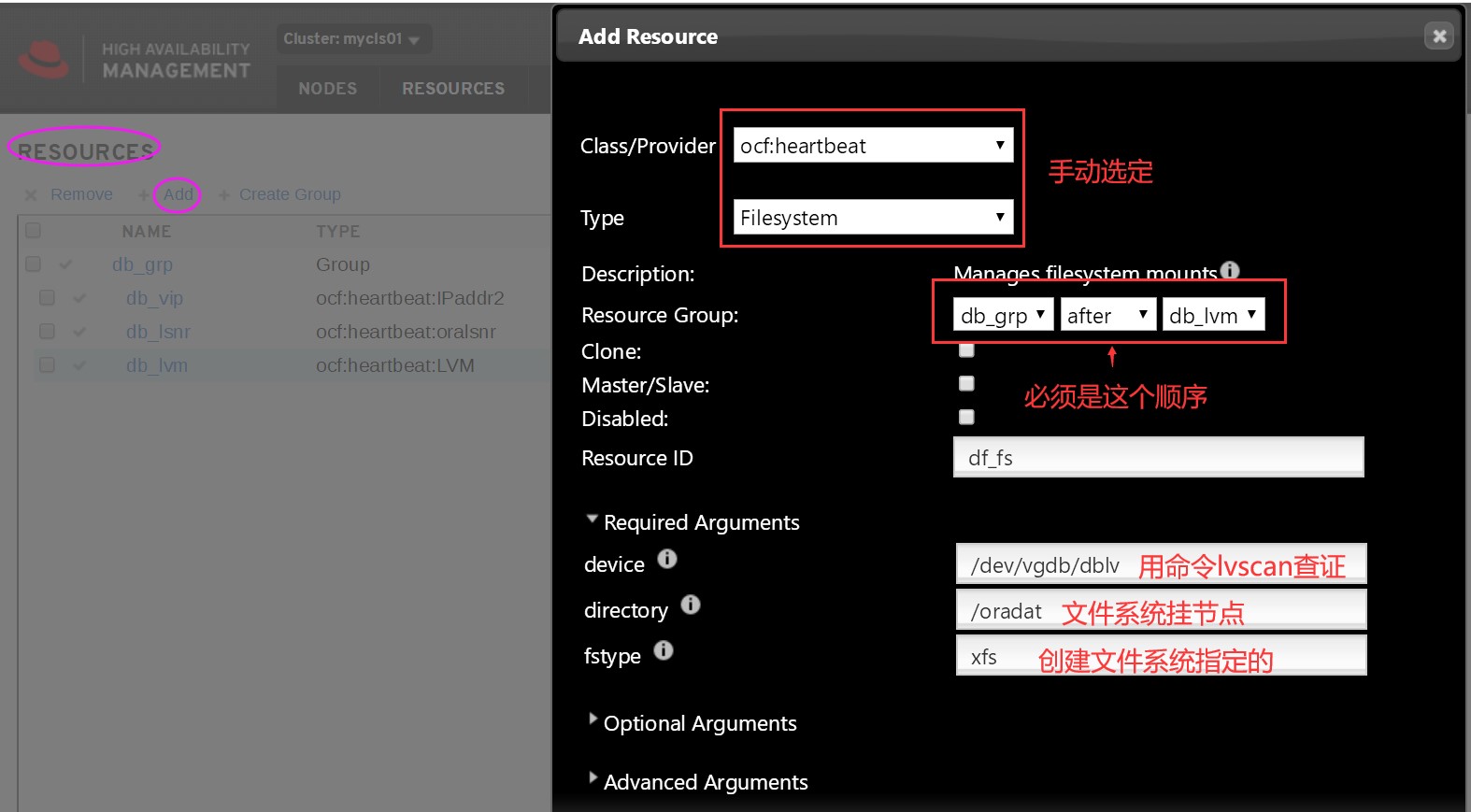

6. 创建文件系统资源。文件系统以来于逻辑卷资源，必须在LVM卷正常的情况下，再进行这个步骤才是有效的方法。

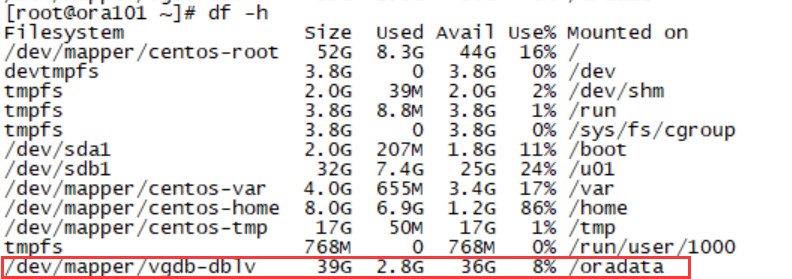

   创建完文件系统资源，除了页面上看见此资源状态为绿色的“running”外，还可以登录运行资源组的系统，执行指令df –h 查看文件系统是否被自动挂接到目录。


   接下来要暂时中断资源的创建，而转向创建数据库。因为共享的文件系统（实际被运行资源的主机独占）已经挂接，oracle数据库的相关文件，就要在其上生成即创建。等到数据库创建完毕，实例成功启动，再回到web管理界面进行oracle数据库资源的创建。

创建数据库

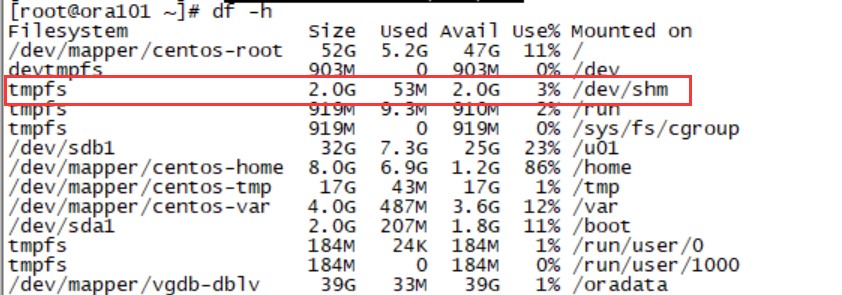

 确保shm的值大于等于2G。如果不是，则执行下列步骤改变其值。
（1） 在 /etc/fstab文件添加一行
tmpfs /dev/shm tmpfs defaults,size=2048M 0 0
（2） 执行命令重新挂载 mount -o remount /dev/shm
（3） 执行 df –h验证其正确性。

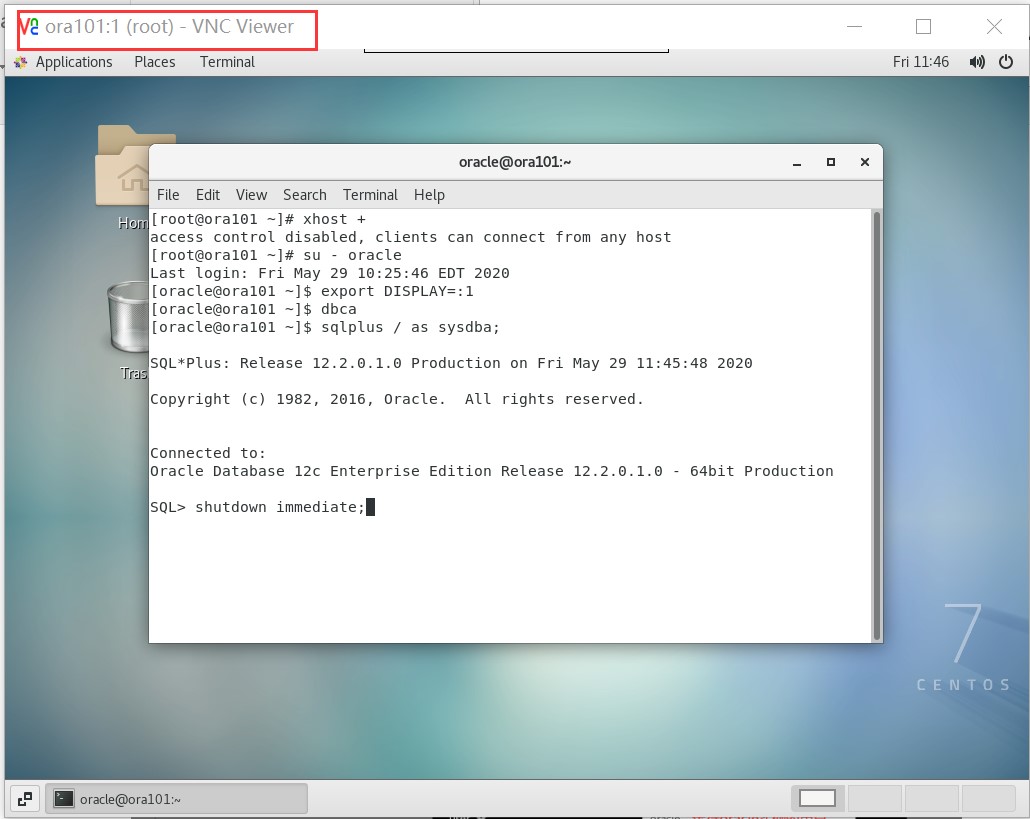

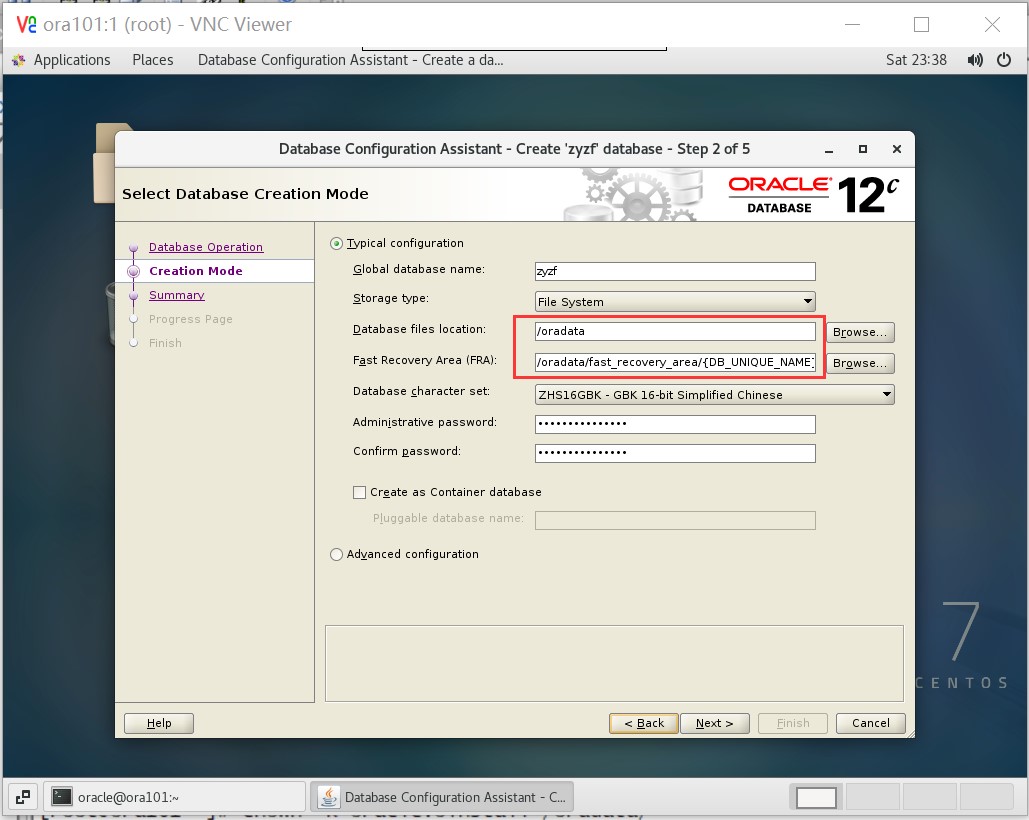

 用vnc客户端登录到运行资源组的服务器（就是有vip，挂接文件系统到目录/oradata的这个系统），跟前边安装oracle软件一样，切换到用户oracle，设置好环境变量DISPLAY=:1，执行数据库助手执行 dbca,片刻就弹出配置图形界面，按提示输入相关信息。需要注意的是，数据库文件位置要选（或者填）共享文件系统挂节点/oradata,快闪恢复区（FRA）也要填写在/oradata目录，如下图所示。

创建过程需要用root执行一个脚本，照着做就好。创建完毕，试着启动一下实例，看是否正常。

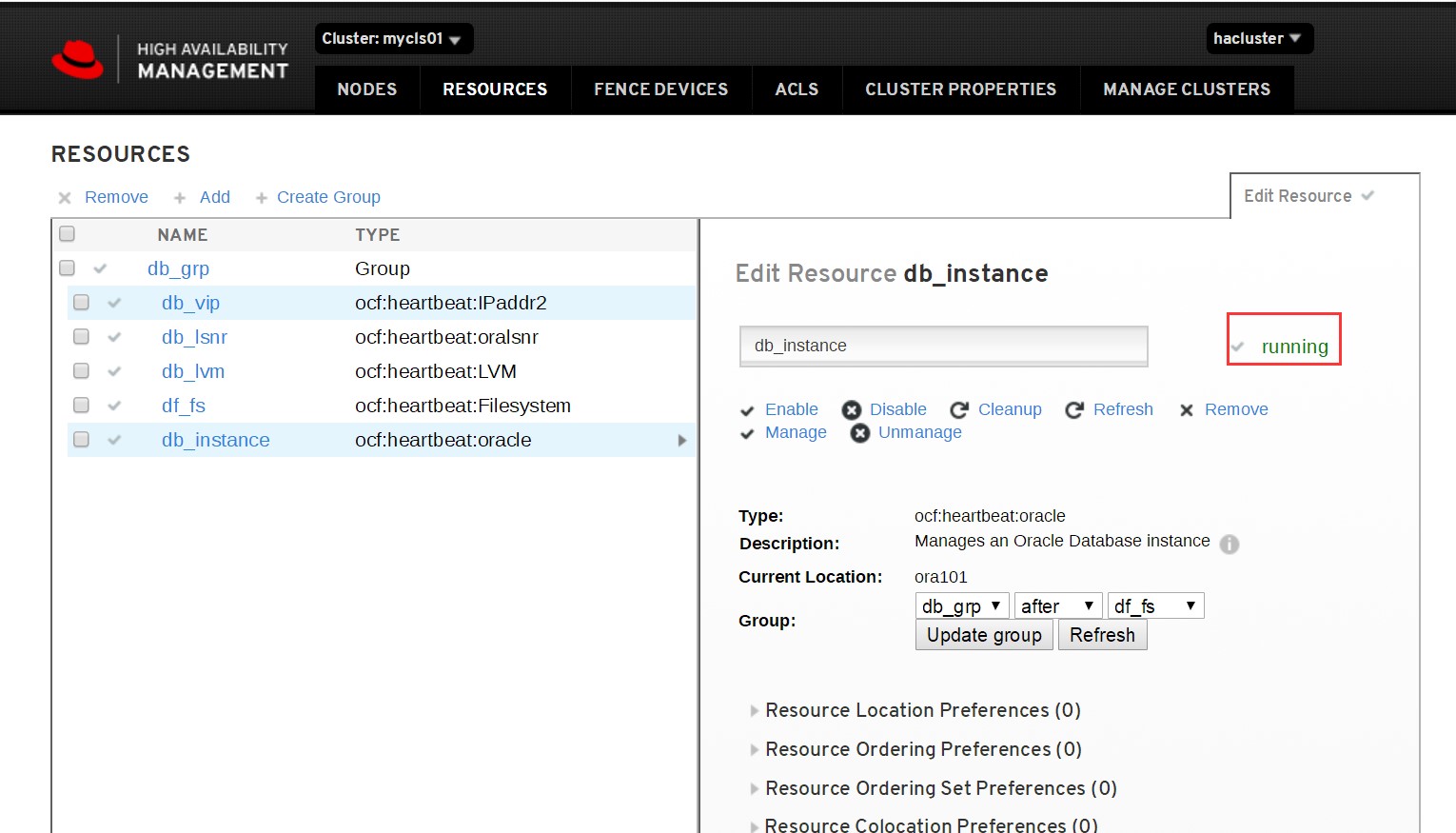

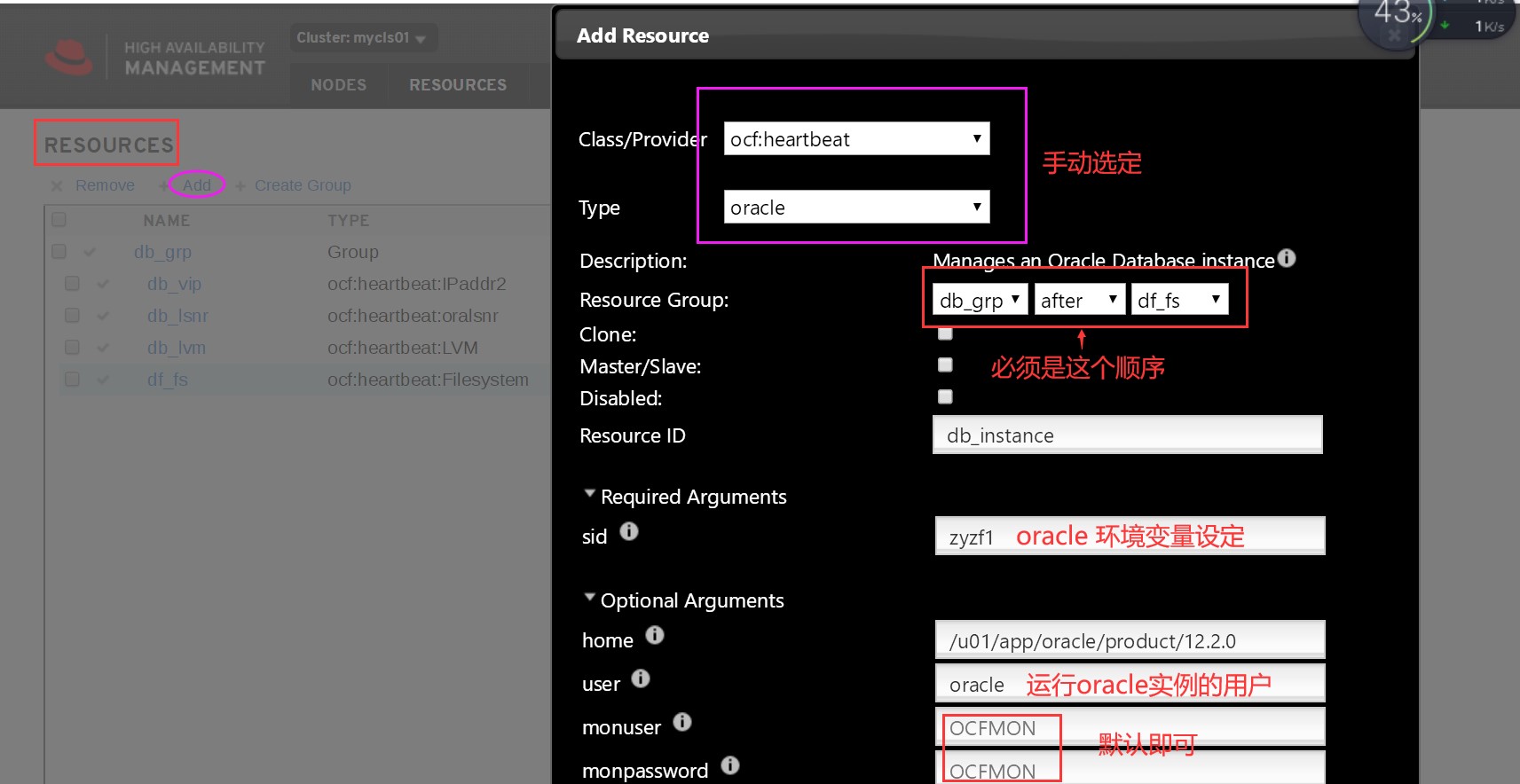

 创建数据库实例资源。前边的步骤已经正确无误的创建了数据库，并且可以正常启动实例。关闭该实例，待创建好oracle实例资源后，pcs应该正常拉起oracle实例自动启动。

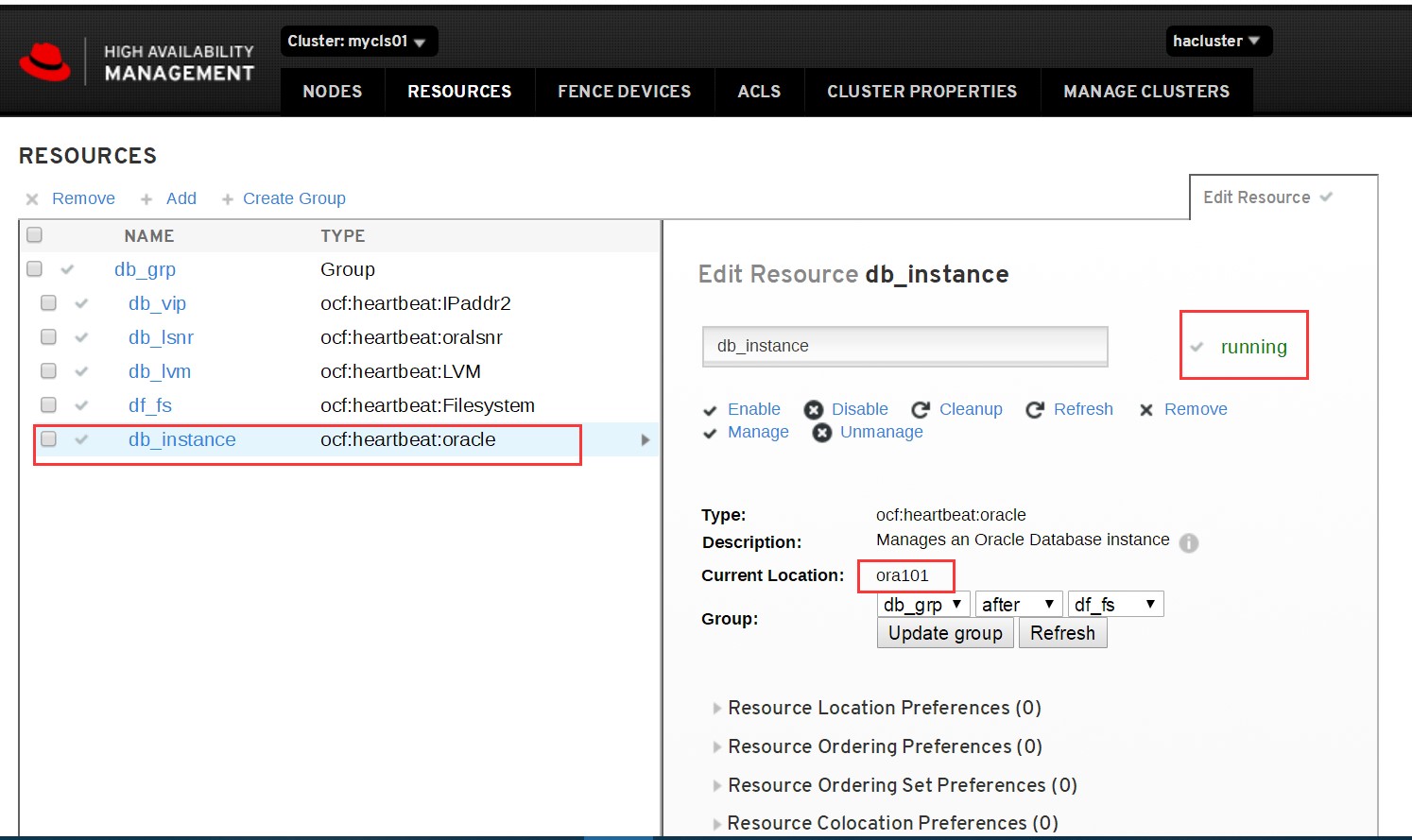

特别需要注意资源组（Resource Group）顺序问题，它必须在文件系统挂接以后才可以往下进行。如果创建数据库资源出错，多半是选项参数部分输入错误，仔细核对就行了。创建成功以后，运行状态如下图：

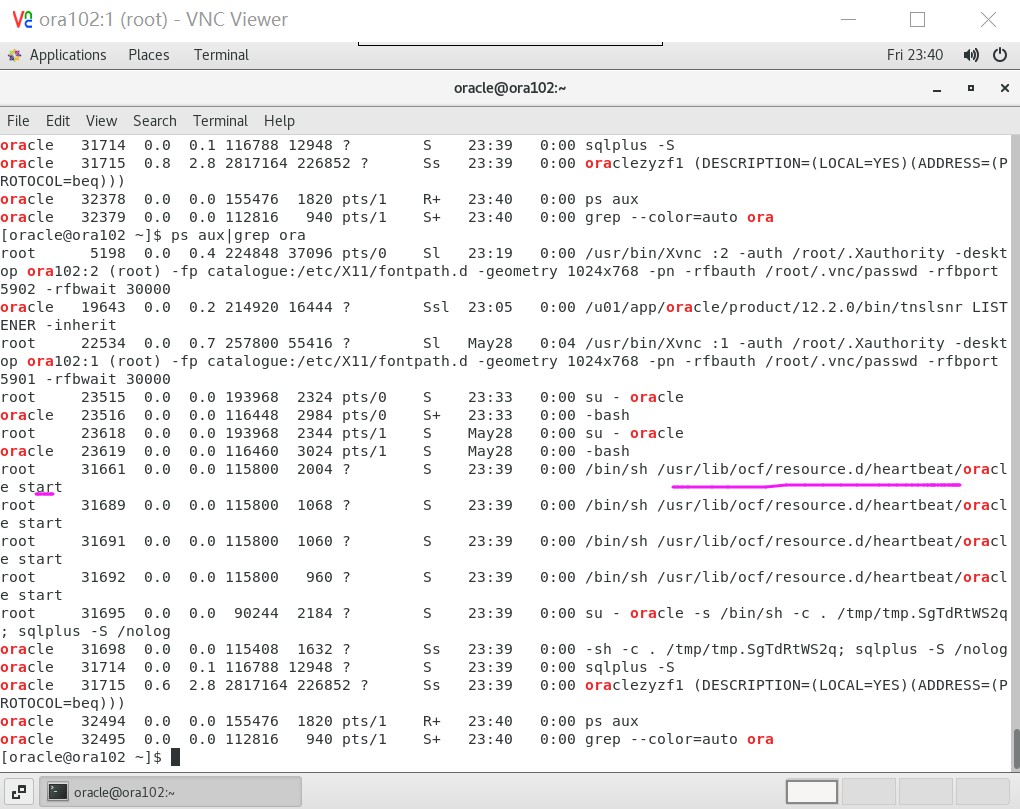

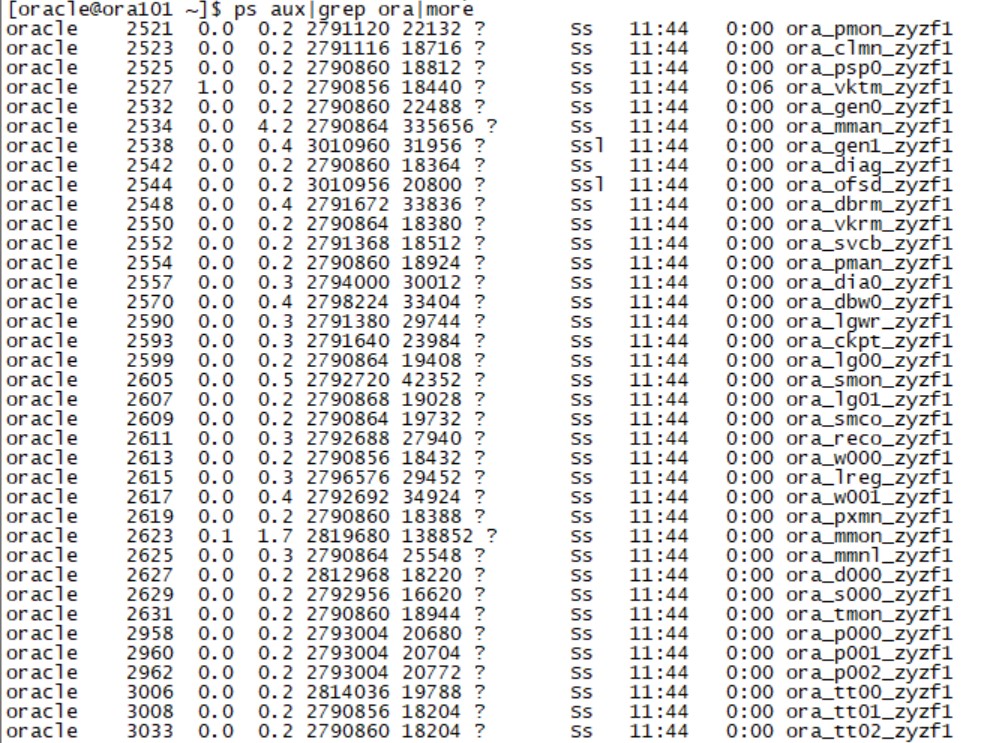

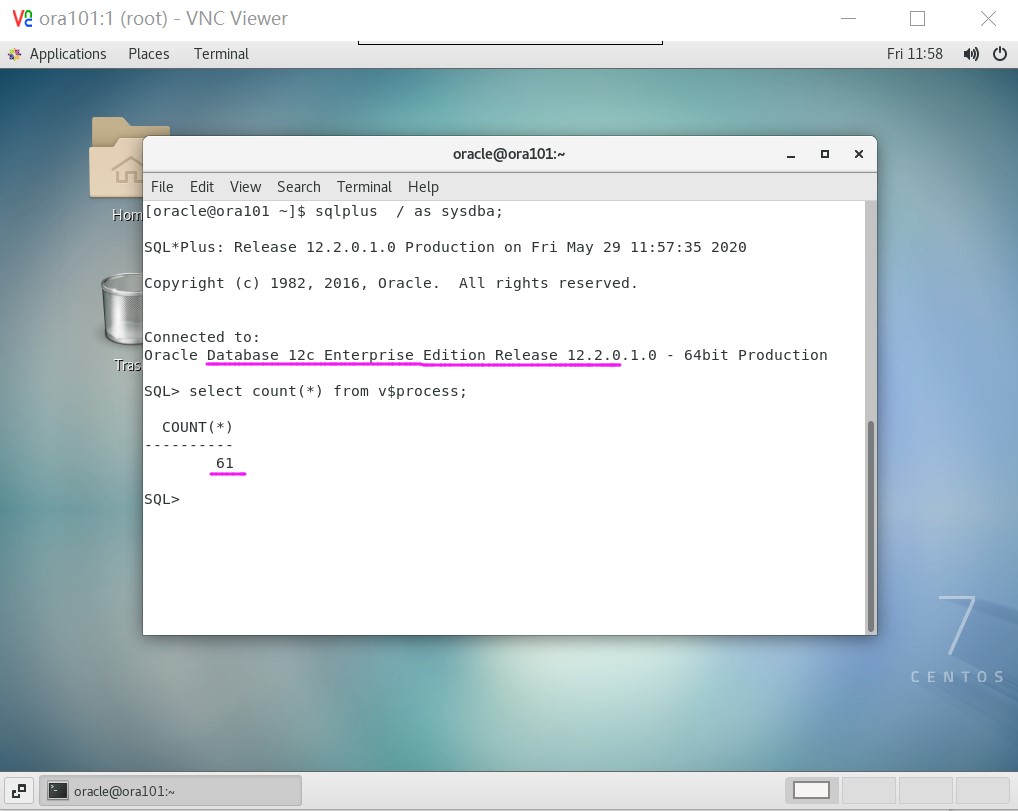

左侧框中，只有全部是蓝色才为正常，不正常一定是红色！！！那么oracle数据库实例真的起来了么？登录系统，验证一下。

Oracle进程有了，再看连接情况。

故障模拟

 监听器故障模拟，分监听器停止与监听器启动不了两种情况。
 监听器停止。登录运行资源组的服务器系统，用如下命令进行操作：
[root@ora101 ~]# su – oracle
Last login: Fri May 29 22:31:52 EDT 2020
[oracle@ora101 ~]$ lsnrctl stop

LSNRCTL for Linux: Version 12.2.0.1.0 – Production on 29-MAY-2020 22:32:10

Copyright © 1991, 2016, Oracle. All rights reserved.

Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=TCP)(HOST=172.16.35.66)(PORT=1521)))
The command completed successfully
[oracle@ora101 ~]$ lsnrctl status

LSNRCTL for Linux: Version 12.2.0.1.0 – Production on 29-MAY-2020 22:32:15

Copyright © 1991, 2016, Oracle. All rights reserved.

Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=TCP)(HOST=172.16.35.66)(PORT=1521)))
TNS-12541: TNS:no listener
TNS-12560: TNS:protocol adapter error
TNS-00511: No listener
Linux Error: 111: Connection refused
Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=IPC)(KEY=EXTPROC1521)))
TNS-12541: TNS:no listener
TNS-12560: TNS:protocol adapter error
TNS-00511: No listener
Linux Error: 2: No such file or directory

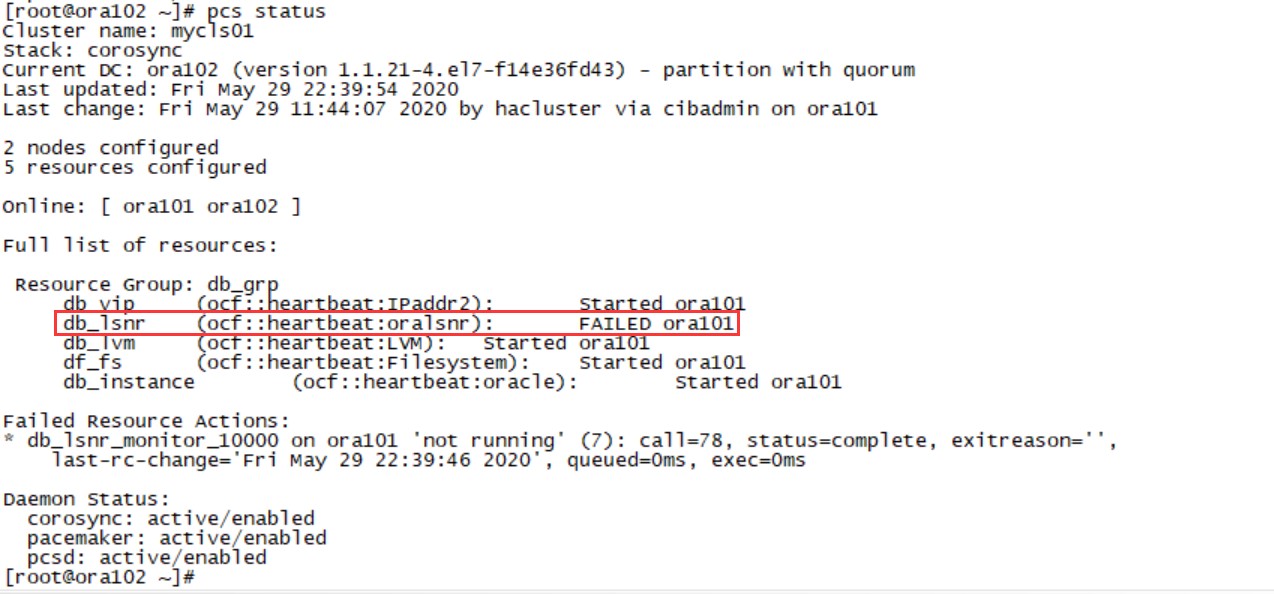

监听器确实停止了，但并没有发生资源漂移。

等待片刻以后，监听器会又在原服务器自动启动。

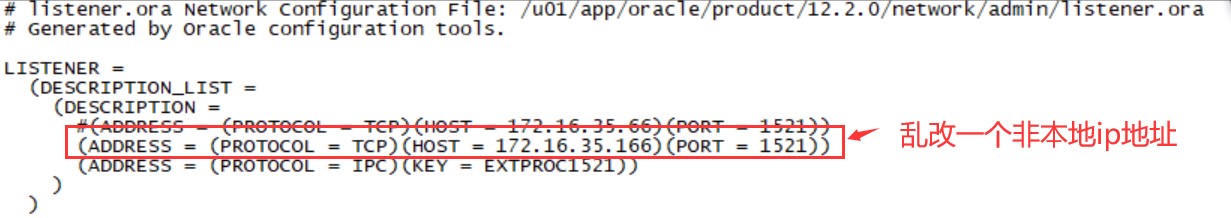

 停止监听器，并故意修改监听器配置，使其不能被正常启动。

改完后，停止监听器，pcs现在应该无法重启监听器。甚至于，手工启动也不行。
[oracle@ora101 ~]$ lsnrctl start

LSNRCTL for Linux: Version 12.2.0.1.0 – Production on 29-MAY-2020 23:05:56

Copyright © 1991, 2016, Oracle. All rights reserved.

Starting /u01/app/oracle/product/12.2.0/bin/tnslsnr: please wait…

TNSLSNR for Linux: Version 12.2.0.1.0 – Production
System parameter file is /u01/app/oracle/product/12.2.0/network/admin/listener.ora
Log messages written to /u01/app/oracle/diag/tnslsnr/ora101/listener/alert/log.xml
Error listening on: (DESCRIPTION=(ADDRESS=(PROTOCOL=TCP)(HOST=172.16.35.166)(PORT=1521)))
TNS-12545: Connect failed because target host or object does not exist
TNS-12560: TNS:protocol adapter error
TNS-00515: Connect failed because target host or object does not exist
Linux Error: 99: Cannot assign requested address

Listener failed to start. See the error message(s) above…

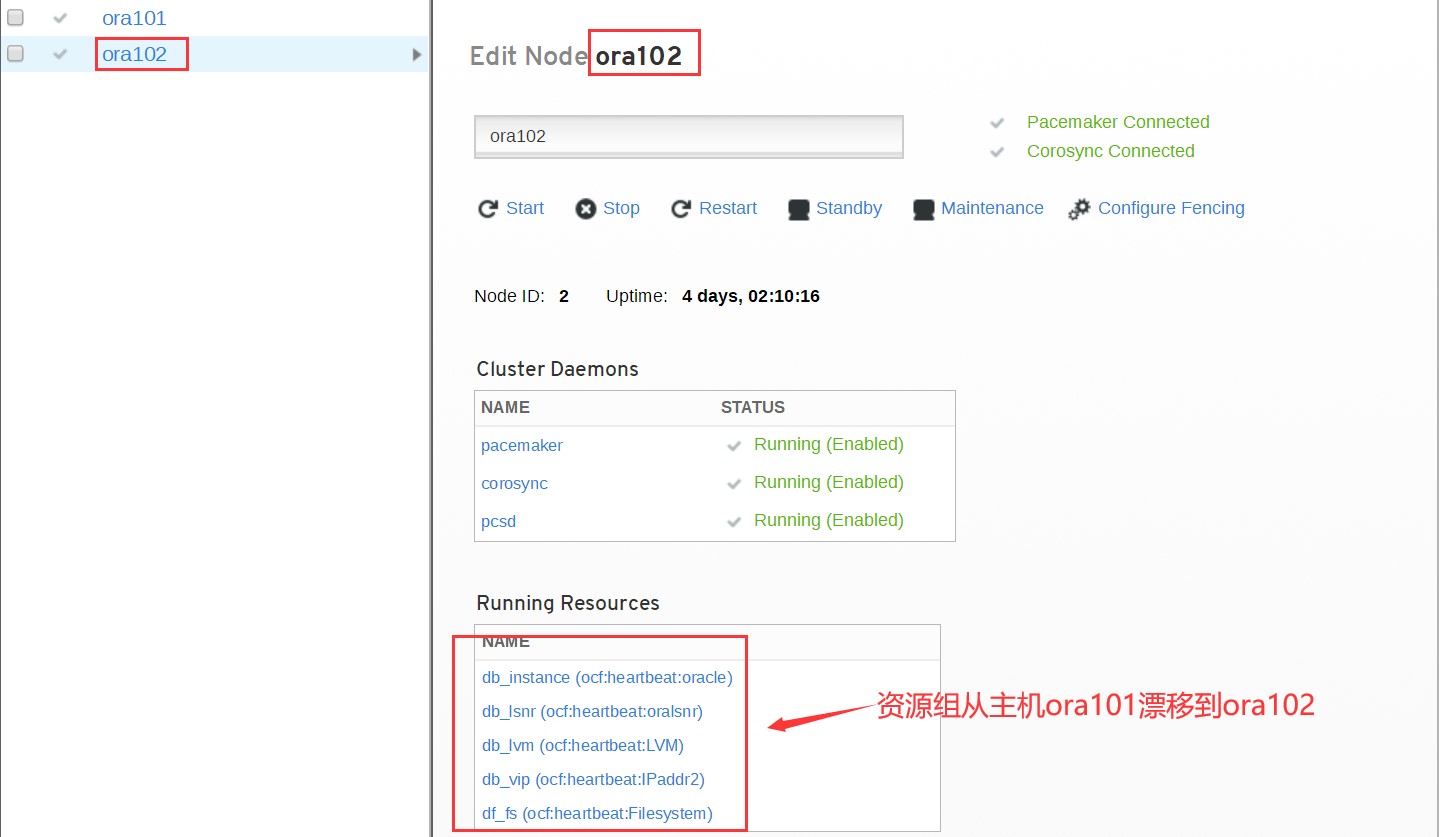

现在，我们再来看集群的状态，发现资源组发生了转移，漂移到另一台服务器上去了。

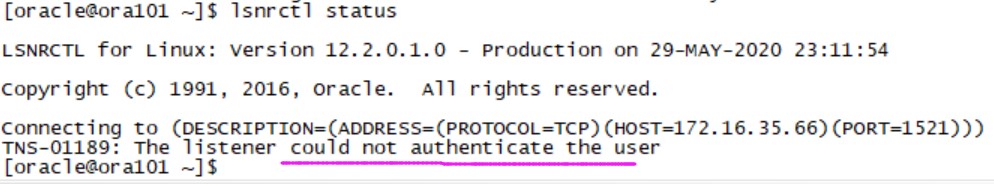

再把修改过的监听器配置恢复回来，手动启动监听器，提示不能被正确的验证。

 数据库实例故障模拟，也可分停止实例及破坏导致实例不能连接两种情形。

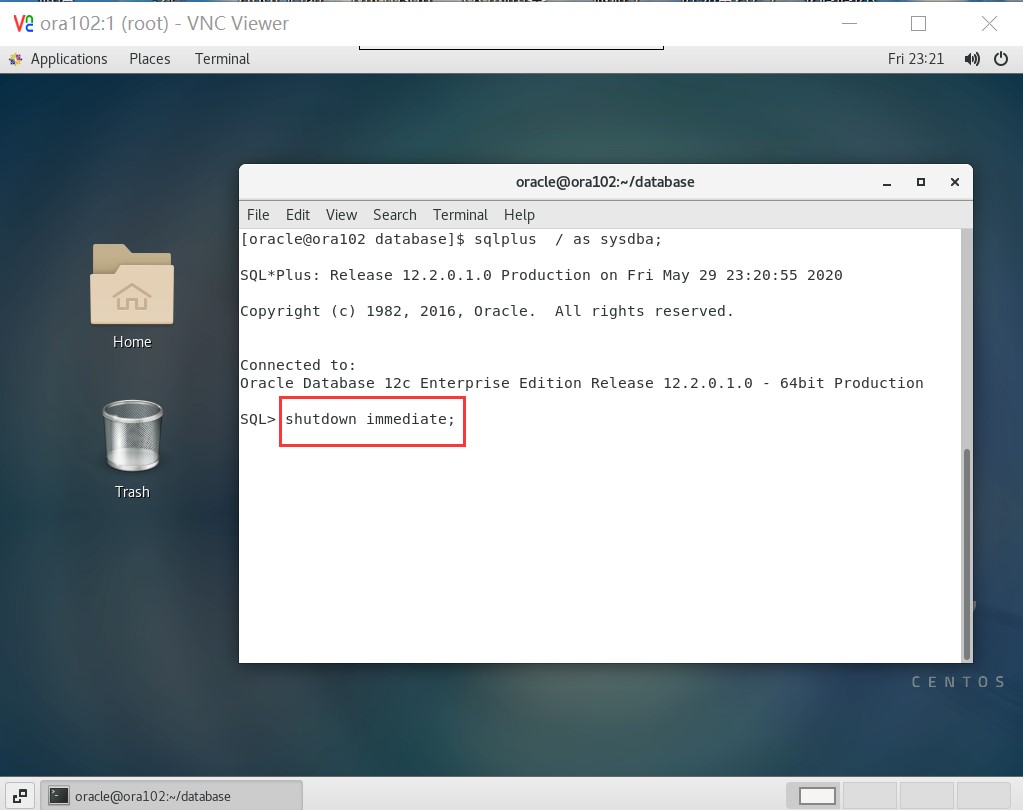

 停止数据库实例，观察是否能够被pcs重新启动。

数秒中以后，数据库实例又会在这个服务器自动启动。

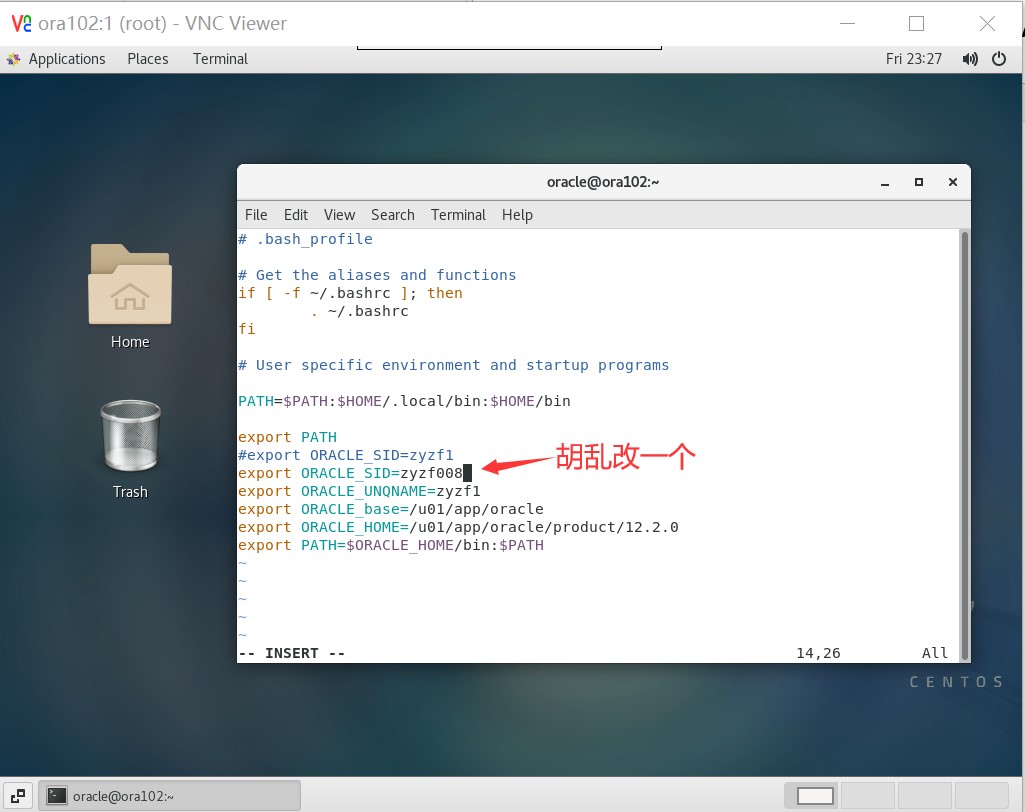

 修改运行资源组所在服务器的oracle环境变量文件 .bash_profile，使数据库实例不能被正常连接。

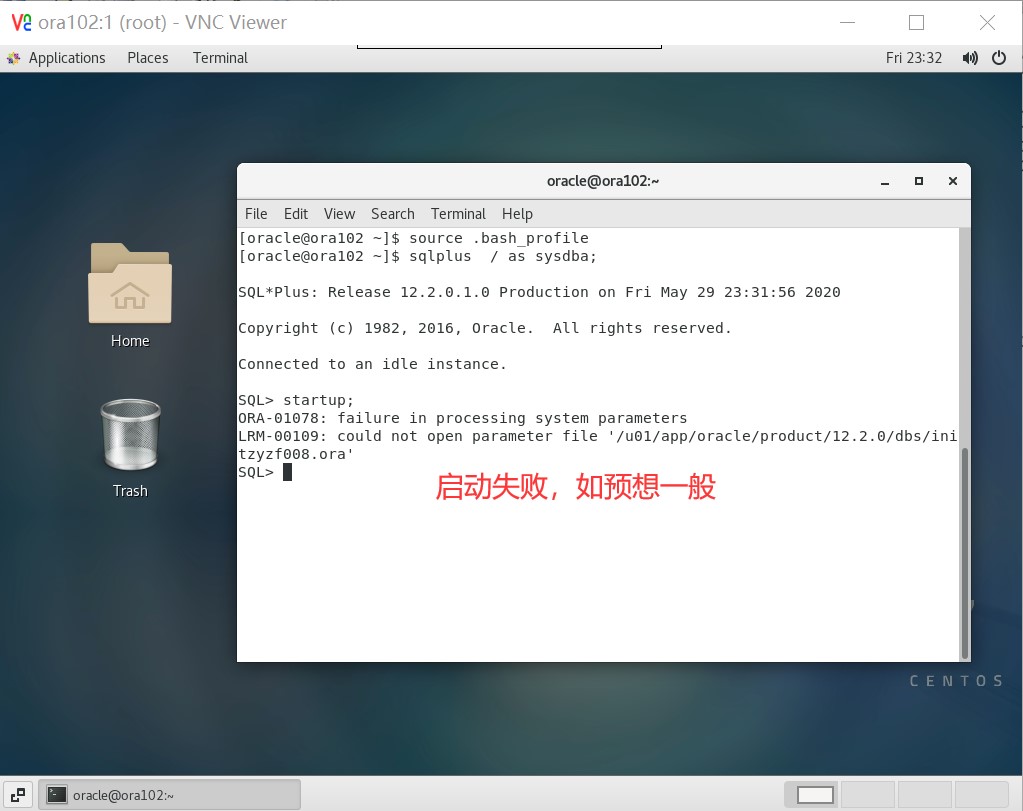

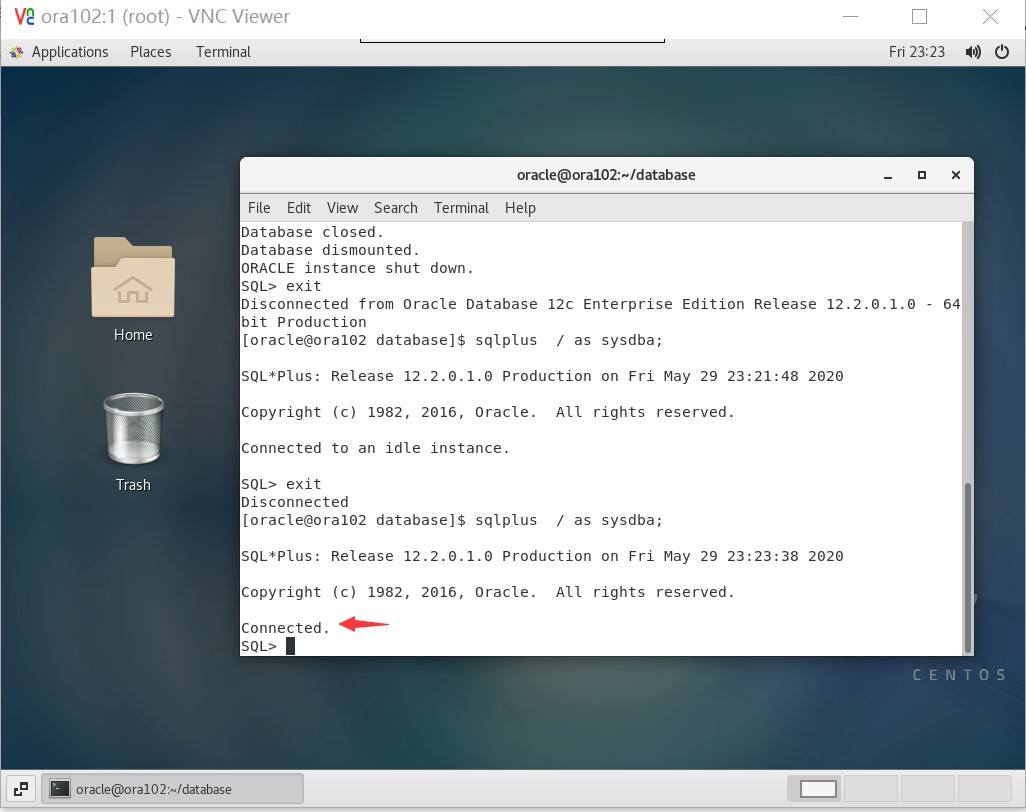

实例关闭以后，尝试用手工启动实例（自动起不来），应该不会成功。

数据库实例被停止以后，pcs会去尝试数次重启oracle，不像监听器那么迅速就实现了资源的漂移。

由此可知，修改oracle环境变量并不能造成orace实例启动，要使数据库实例不能启动，可以破坏掉数据库参数文件达到目的，这里就不在尝试。

 模拟服务器死机故障
登录运行资源组的服务器，直接关机，再另一台服务器上执行指令查看运行状态。

目前，资源都在节点ora102上运行，那么我们就把节点ora102系统关机。

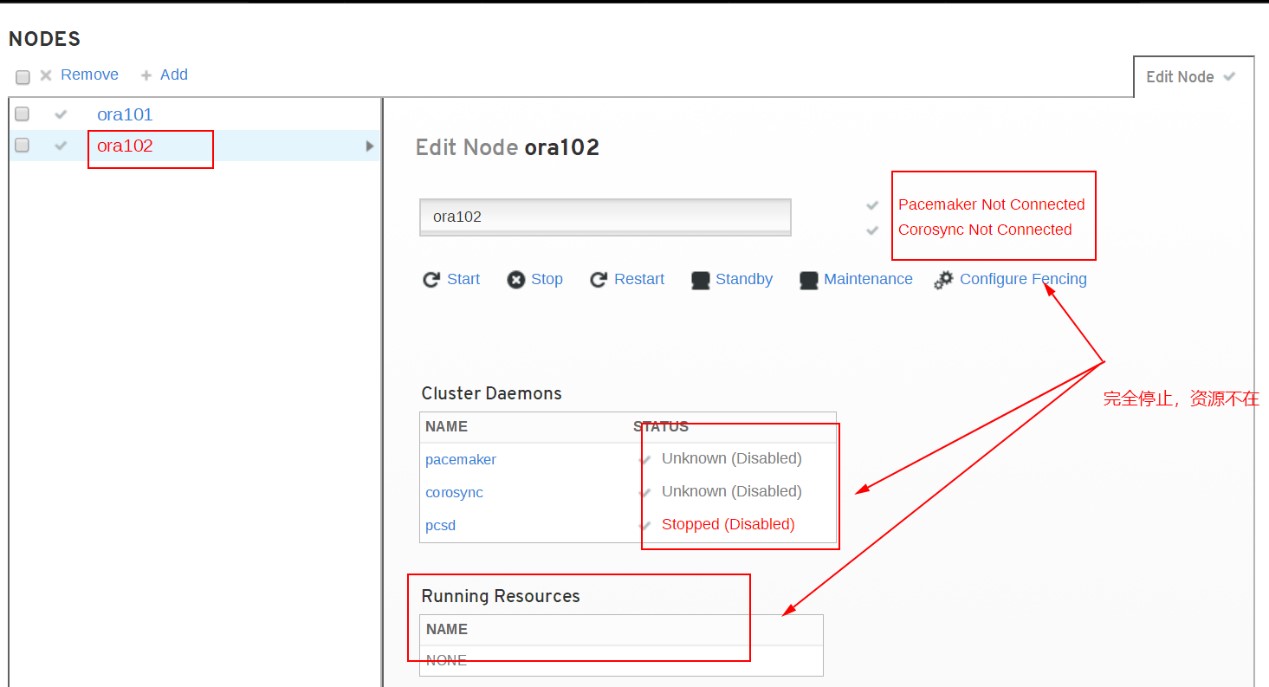

完全关闭以后，资源全部漂移到另外一个节点ora101,我们从命令行及web页面分别验证一下。

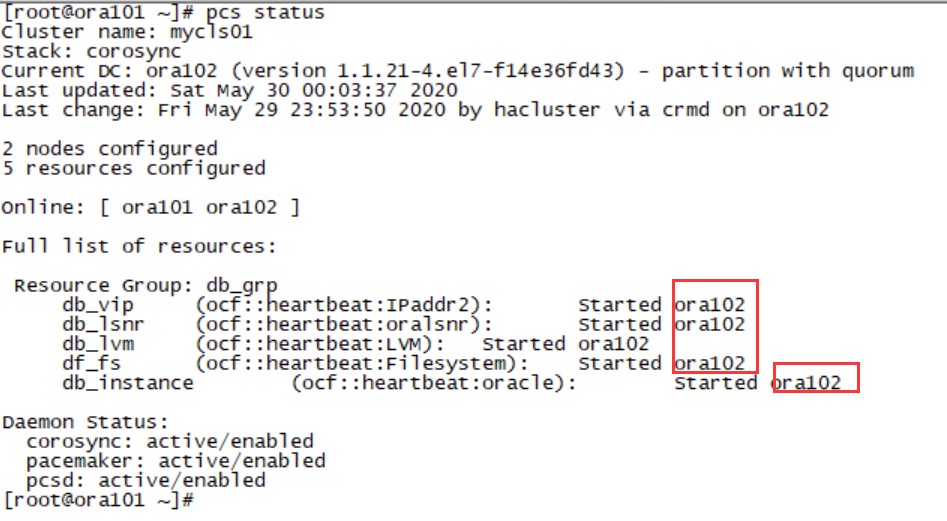

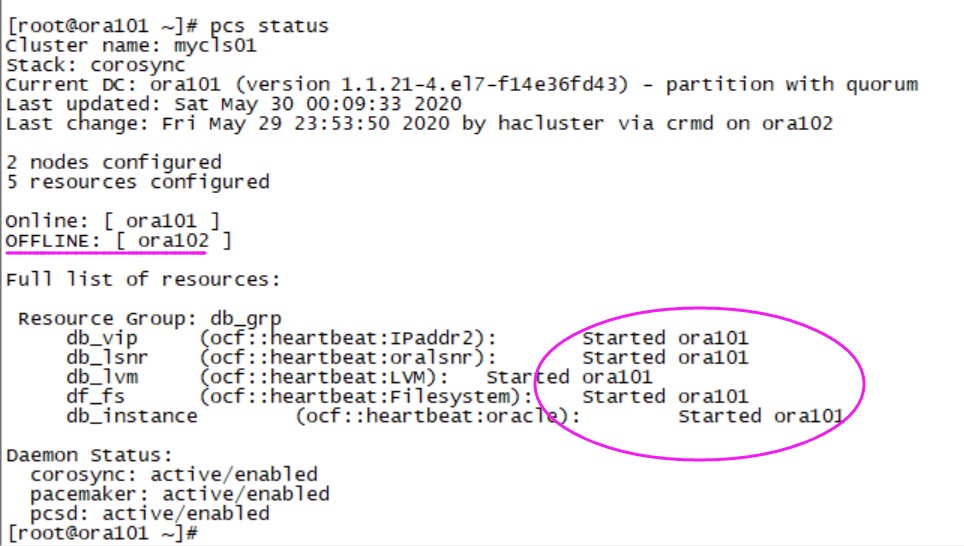

（1） 命令行查看状态：

（2） Web管理界面查看状态：

其他相关

 配置存储位置，在文件/var/lib/pacemaker/cib/cib.xml 中。
 主要日志文件：/var/log/pcsd/pcsd.log。
 集群同步文件：/etc/corosync/corosync.conf
