OSPF报文分析
1.HELLO 发现邻居并建立和维护邻居关系
2.Database Description 检查所有路由器的LSDB是否同步（数据库报文DBD）
3.Link—StateRequest 向另一台路由请求特定的链路状态记录（链路请求报文LSR）
4.Link-State Update 发送被请求的链路状态记录 （链路回应报文LSU）
5.Link-State Acknowledgment 对其他类型的分组进行确认

1、传送的LSA link status advertisement 链路状态通告，包括拓扑信息
具体包括：网段的前缀 掩码 连接的路由器的哪些接口 直连哪些路由器
LSA分为7中类型
某些包含的是拓扑信息 但是有些包含的是路由信息
2、LSDB 他是LSA的的集合 链路状态数据库
对此进行spf 算法 得到spf 树 （基于cost代价）再得出最优的路由 并将其加入到路由表中
3、既支持vlsm 可变掩码、又支持 cidr（无类别域间选路）
4、封装
layer2| ip |ospf| fcs
直接封装到IP报头内 上层协议号为89 eigrp为88

开始实验
OSPF验证试验
实验案列：使用eNSP验证OSPF优先级
实验环境
B公司做了新的设备，顺手实验下OSPF的优先级，以备不时之需。
需求描述

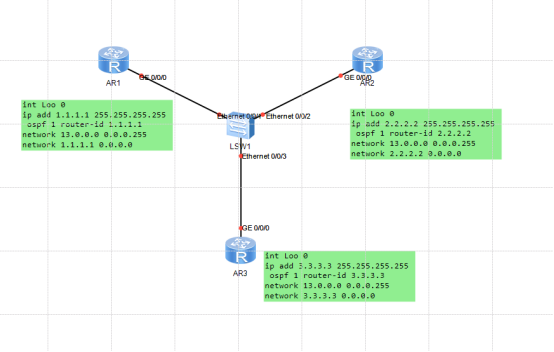

使用eNSP制作拓扑。
将制作的OSPF路由以此关闭，验证优先级。
推荐步骤
1.为R1,R2,R3配置命令。
2.抓包看看谁是带头大哥 。
3.关闭大哥验证剩下两个谁优先。

步骤如下：

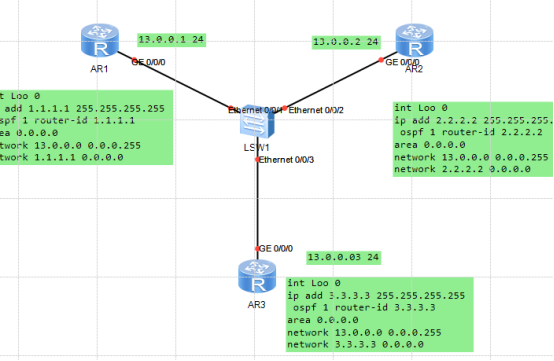

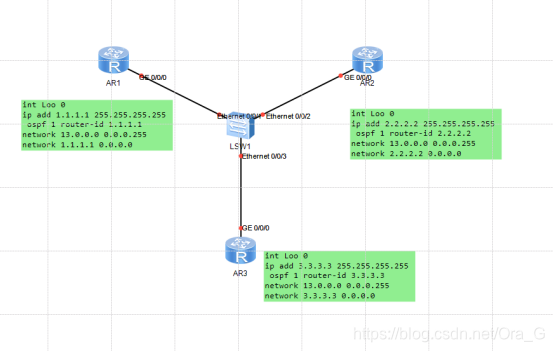

根据要求构建拓扑

启动设备

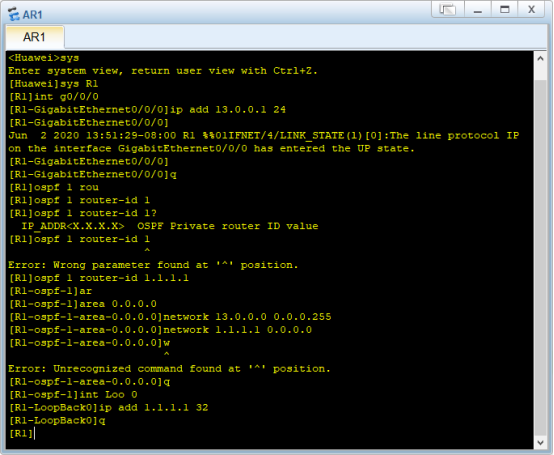

SW1命令
sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 13.0.0.1 24
[R1-GigabitEthernet0/0/0]q
[R1]ospf 1 rou
[R1]ospf 1 router-id 1
[R1]ospf 1 router-id 1?
IP_ADDR<X.X.X.X> OSPF Private router ID value
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 13.0.0.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
Error: Unrecognized command found at ‘^’ position.
[R1-ospf-1-area-0.0.0.0]q
[R1-ospf-1]int Loo 0
[R1-LoopBack0]ip add 1.1.1.1 32
[R1-LoopBack0]q

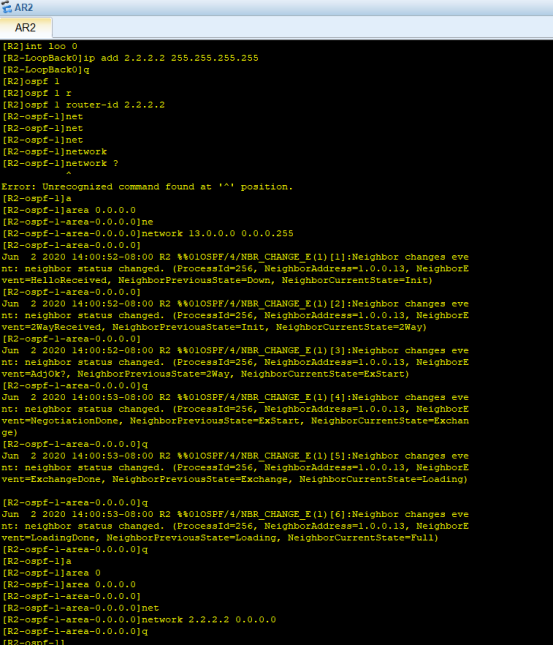

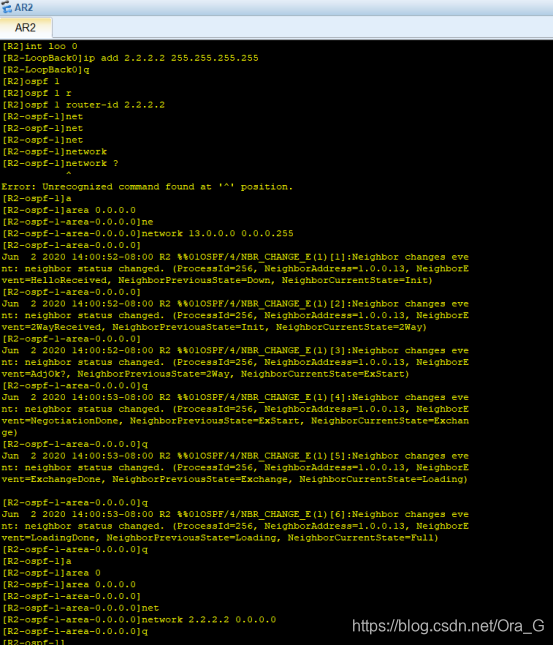

SW2命令
Enter system view, return user view with Ctrl+Z.
[Huawei]SYS R2
[R2]
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 13.0.0.2 24
[R2]int loo 0
[R2-LoopBack0]ip add 2.2.2.2 255.255.255.255
[R2-LoopBack0]q
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 13.0.0.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]q

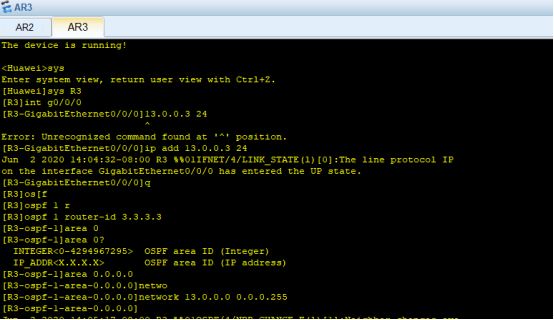

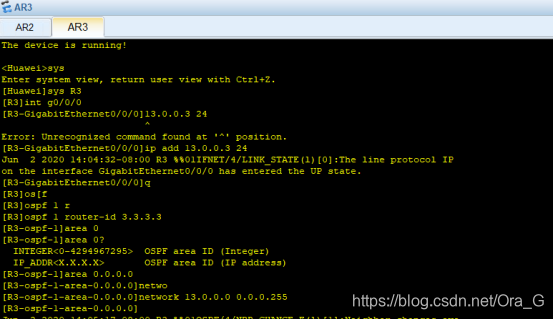

SW3
sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R3
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 13.0.0.3 24
[R3-GigabitEthernet0/0/0]q
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 13.0.0.0 0.0.0.255

[R3-ospf-1-area-0.0.0.0]net 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]q

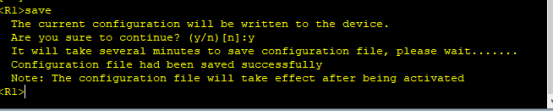

然后全部save

然后关机

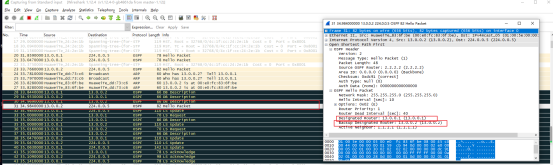

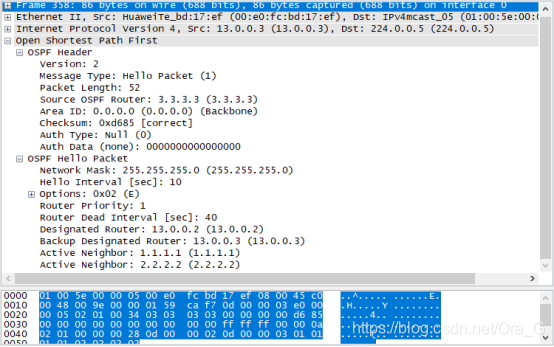

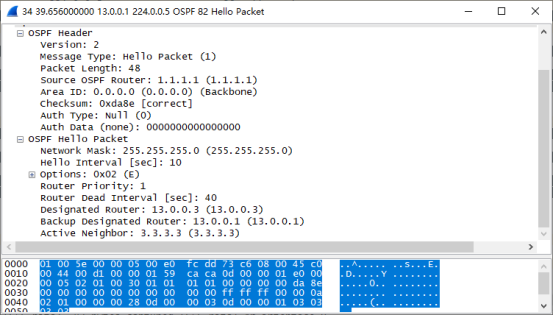

然后开机，瞬间抓包
看到DR是R1 13.0.0.1，BDR是R2 13.0.0.2

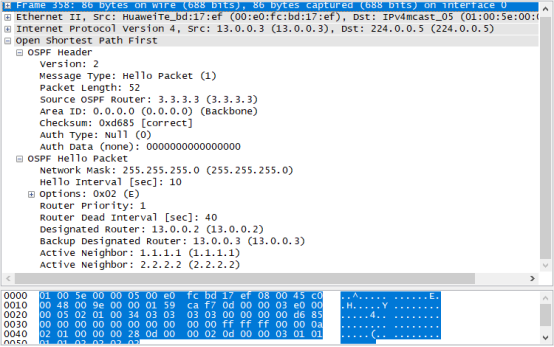

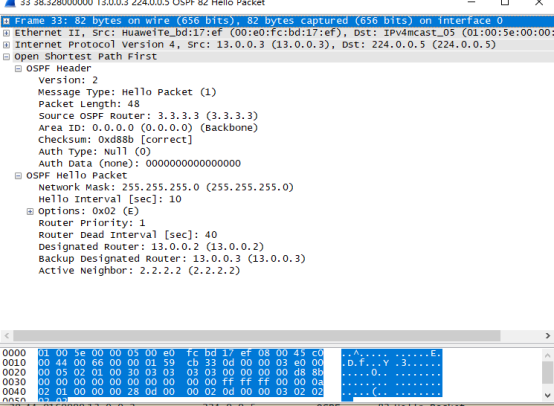

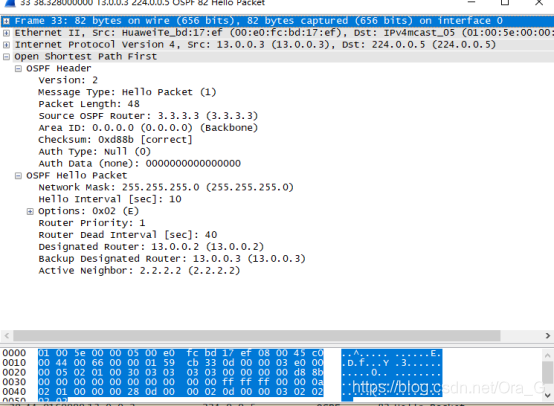

关闭R1，再次抓包

发现DR变成了R2，BDR变成了R3
在开启R1

发现DR与BDR不变
再关闭R2

发现DR变成了R3，BDR变成R1

试验结束
观察结果

详解
一、hello发送周期分为10s和30s两种，hello hold的时间为发送时间*4即40s或120s

二、dbd数据库描述报文 包含lsa的报头 即告诉邻居路由器 本地的lsdb中包含哪些LSA信息
同步lsdb过程中如果没有此描述可能会发送重复的LSA 造成资源的浪费导致低效LSA中除了拓扑
或路由信息的载荷外还有LSA的报头也叫LSA的摘要，报头中包含此LSA的标识，从而避免发送重复的LSA信息

三、路由器请求邻居有但是本地没有的LSA，以保证lsdb一致，根据交互的dbd，
将没有的LSA的报头放在LSAR中，表明需要的LSA

四、根据上面的一条 将邻居请求的LSA信息 放在LSU中由本地路由器发送给邻居
LSU包含完整的LSA信息

五、LSACK为确认机制 由OSPF定义的确认机制
ospf定义了两类的确认 一种为显式的确认 另一类为隐式的确认（基于序列号的确认机制）
前者收到一个报文 针对此报文 生成一个单独的确认报文
