本文福利一下大家，xilinx的fpga的下载器一向的价格令人害怕，上百元，这里我介绍一款xilinx的下载器hs3 烧录器介绍 hs3如果自己焊接比较麻烦，我们可以在淘宝上买一个模块
ad工程
ad工程里面包括原理图和pcb文件，大家可以修改与生产
hs3量产工具
量产工具用于烧录固件，烧录万就变成了了xilinx的下载器hs3了

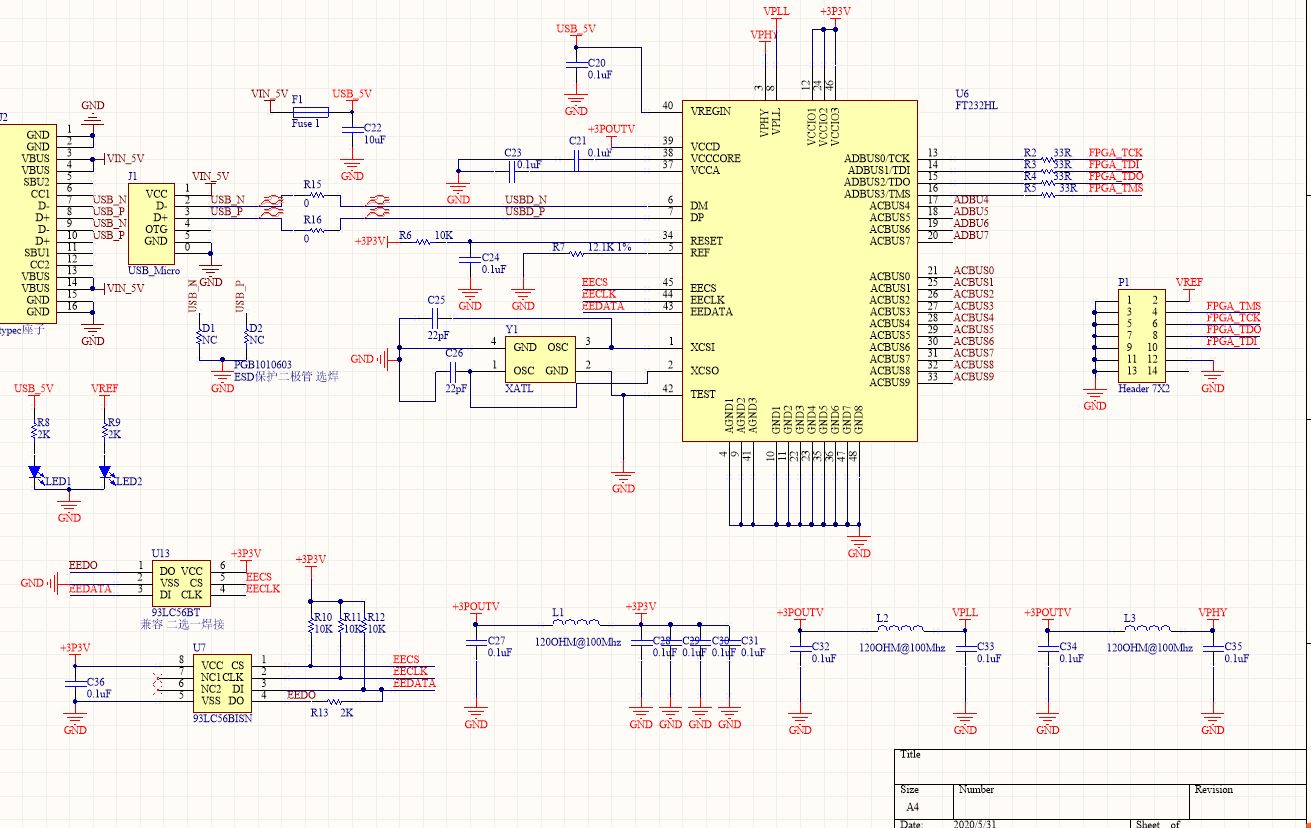

原理图

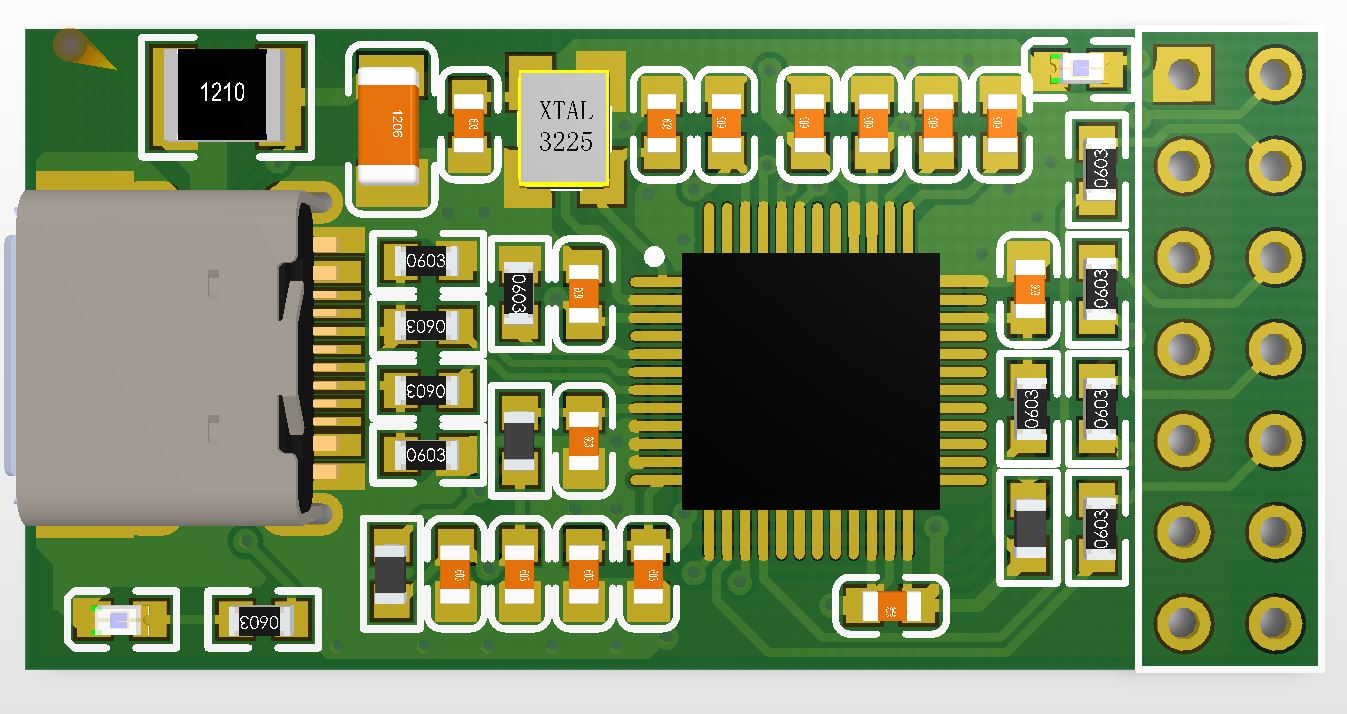

pcb 3d模式
大家也可以打开ad工程查看

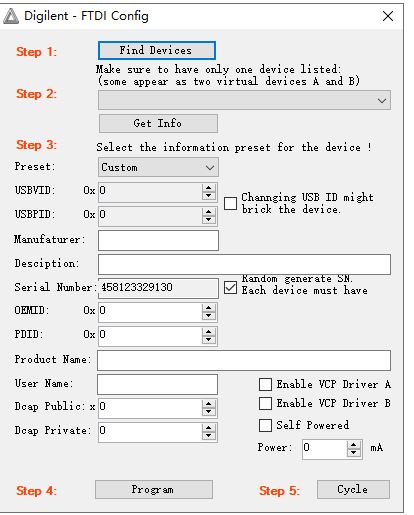

打开烧录器的界面

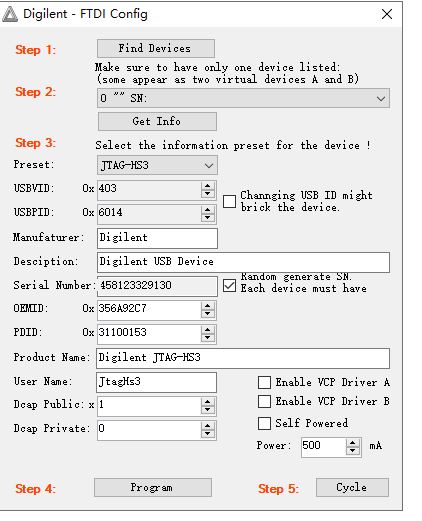

我们一次按照步骤来，也就是红色的步骤，先插入ft232h到电脑上，然后点击step1找到设备，然后点击step3选择hs3，然后点击step4进行编程，此时会弹出一个界面，点确定的就可以，最后点击step5 cycle就可了，然后重新插拔就可以使用了。

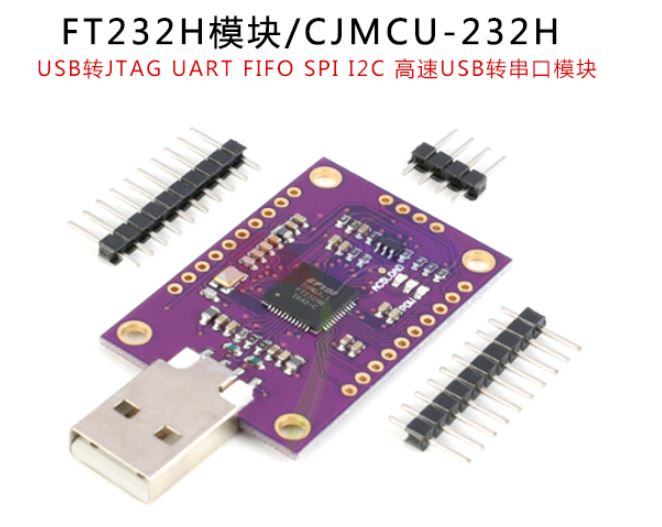

我本人也是为了方便直接买一个模块，然后使用杜邦线进行接线
本人制作了一个转接板，可以插到上面，做了2.0的14p的jtag接口和2.54p的还有单独映出来
扩展接口电路图 ad工程

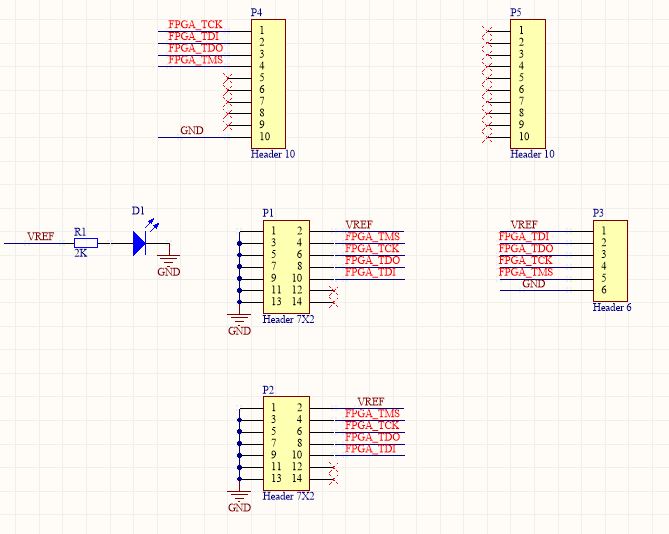

原理图

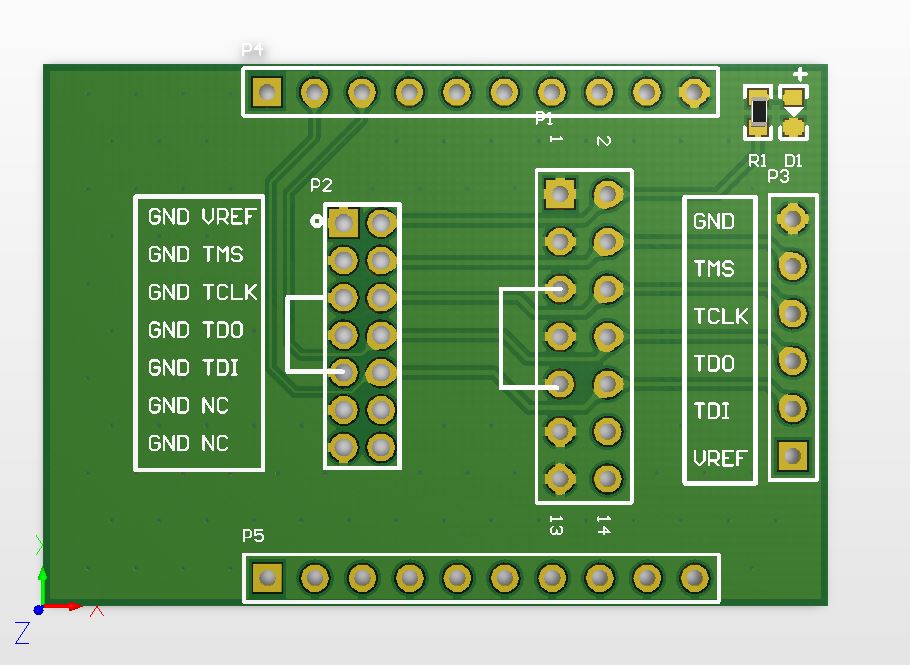

pcb
