本文将介绍STM32F103R6如何在LCD12864上显示文字图片

注：本文中用到的字模软件，我放在了文章末尾，点击链接即可下载，是绿色版软件，解压即可使用！

液晶屏，LCD12864有128*64个像素点==

一、如何在LCD上显示一行字符串？

1. 首先找到液晶屏驱动文件LQ12864.c

2. LQ12864.c文件中的LCD_P6x8Str()函数就是用来打印字符串的
3. 对void LCD_P6x8Str(unsigned char x,unsigned char y,unsigned char ch[])进行解释：
   unsigned char x //x坐标，以像素点为单位
   unsigned char y //y坐标，以行为单位
   unsigned char ch[] //打印到屏幕上的字符串
4. 例：在屏幕上打印“hello world”

 LCD_P6x8Str(0,0,"hello");//x坐标0 第0行打印 "hello"  LCD_P6x8Str(10,3,"world");//x坐标10，第3行打印 "world"

5. LCD_P6x8Str()这个函数中的6×8的意思是，将行宽为6个像素点，列宽为8个像素点的区域作为一个字符的输出区域
6. 例：for循环的嵌套实现如下的3行5列“#”阵

 ##### ##### #####

用到的函数：
//外循环循环3次，内循环循环5次
for(i = 0; i < 3; i++)//控制行 i代表 y坐标
{
for(j = 0; j < 5; j++)//控制列 j代表 x坐标
{
LCD_P6x8Str(20+j*6,i,”#”);//jx6是字符的宽度，x坐标以像素点为单位

}

7. 解释为什么是i代表y坐标，j代表x坐标：

   如图所示，就是LCD的打印方向，每打印一行，横坐标也就是j会移动5次，所以i代表y坐标，j代表x坐标。

8. 解释20+j*6：
   20是让第20个像素点作为开始位置，jx6是一个“#”在x轴方向占用6个像素点，为了打印的字符不重叠，每隔j*6个像素点打印一个字符

二、如何自LCD上显示中文

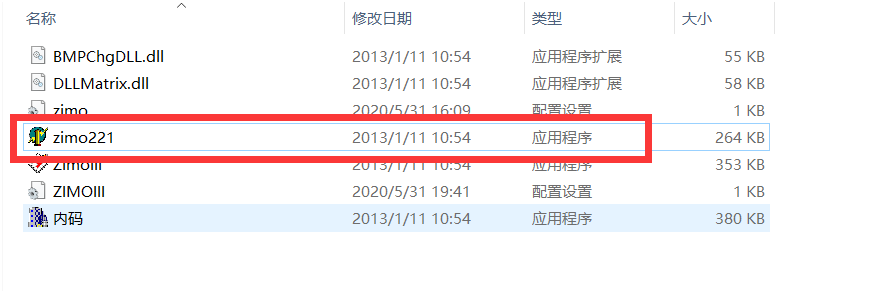

1. 这里用到了字模生成软件

   就是图中的软件

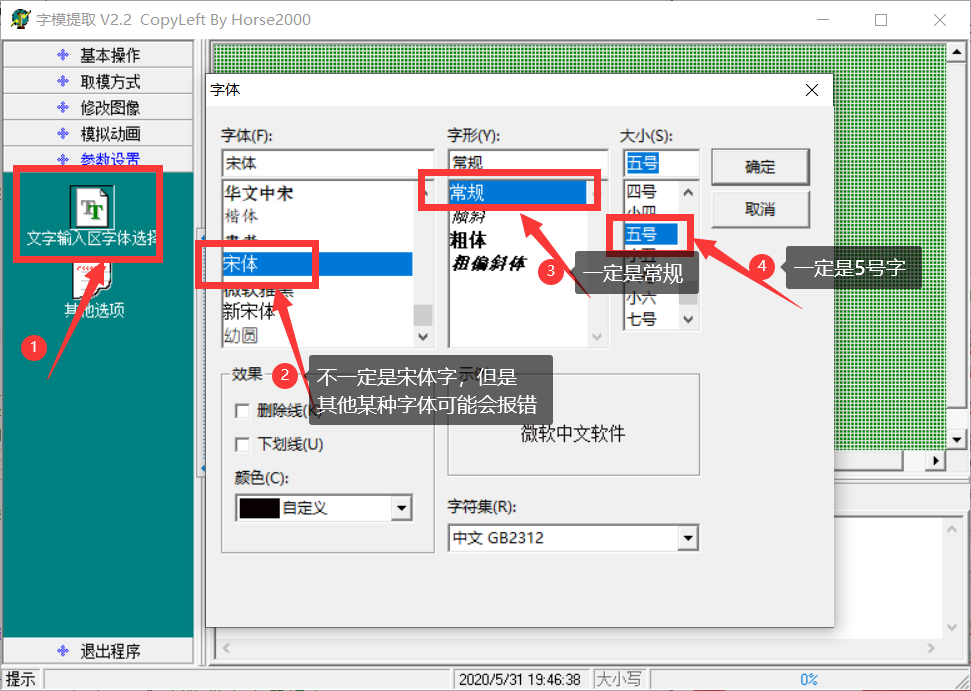

2. 配置好用到的一些参数

这样“冰河”这两个字的字模就生成了

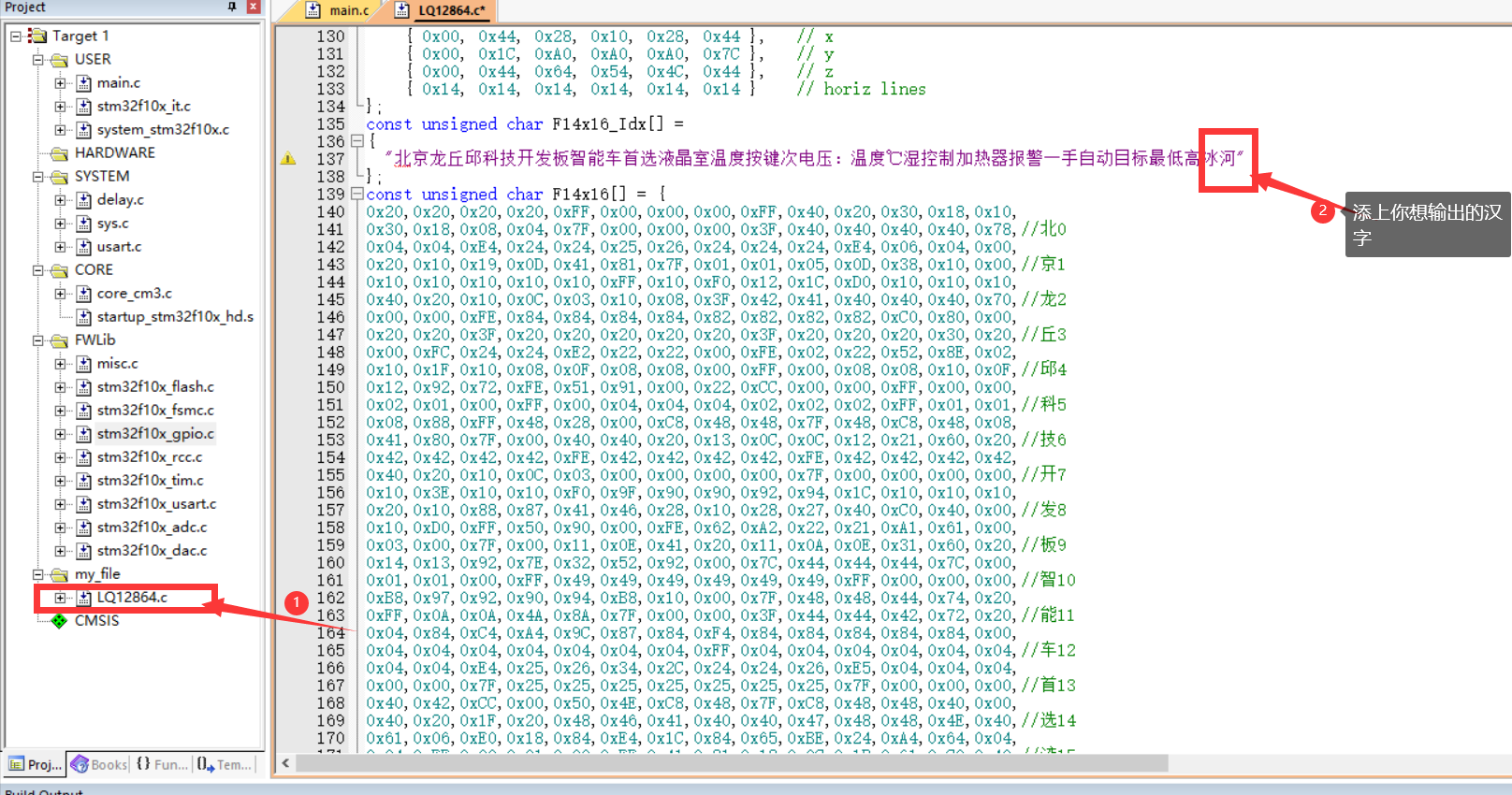

3. 打开LCD驱动文件

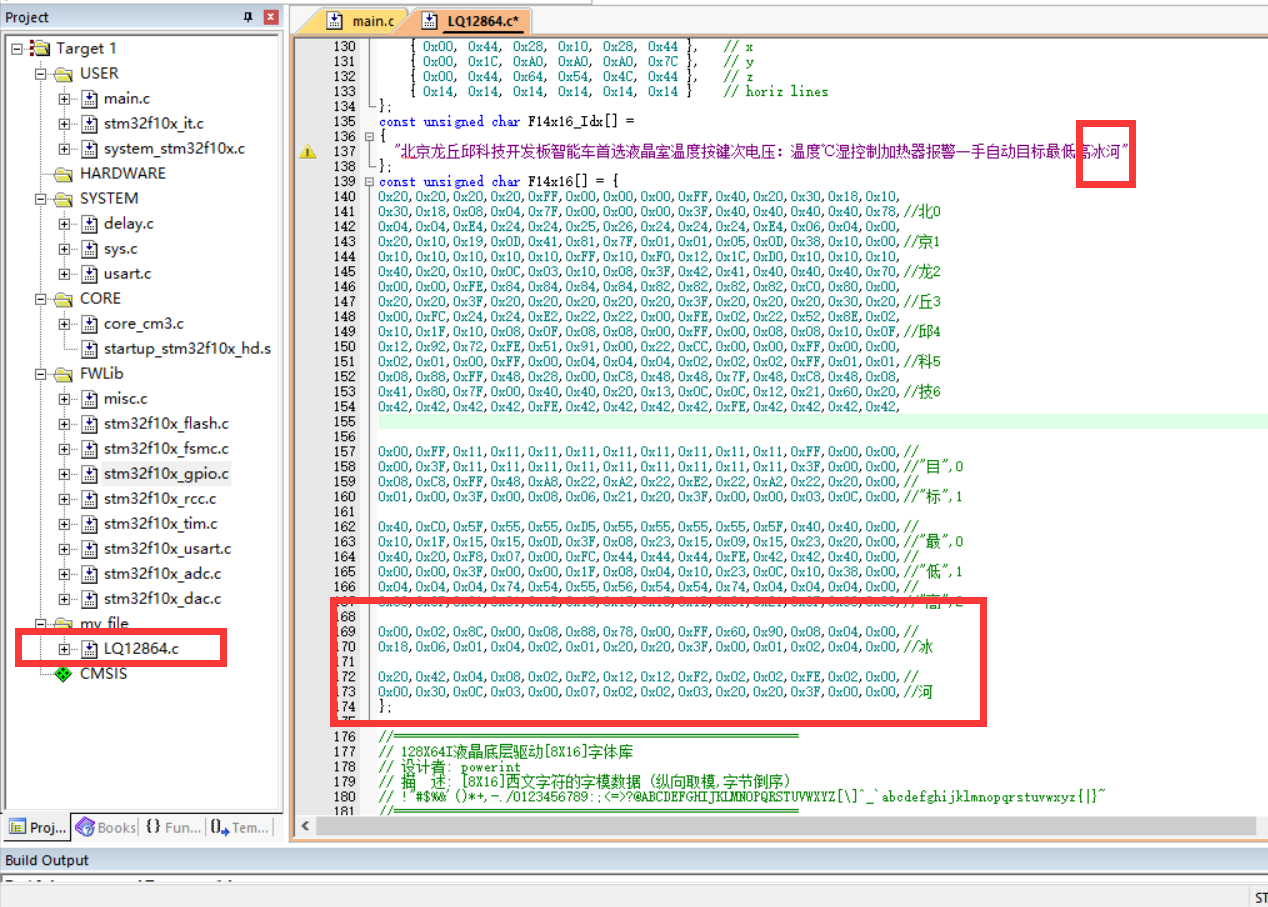

把字模生成的16进制数复制到

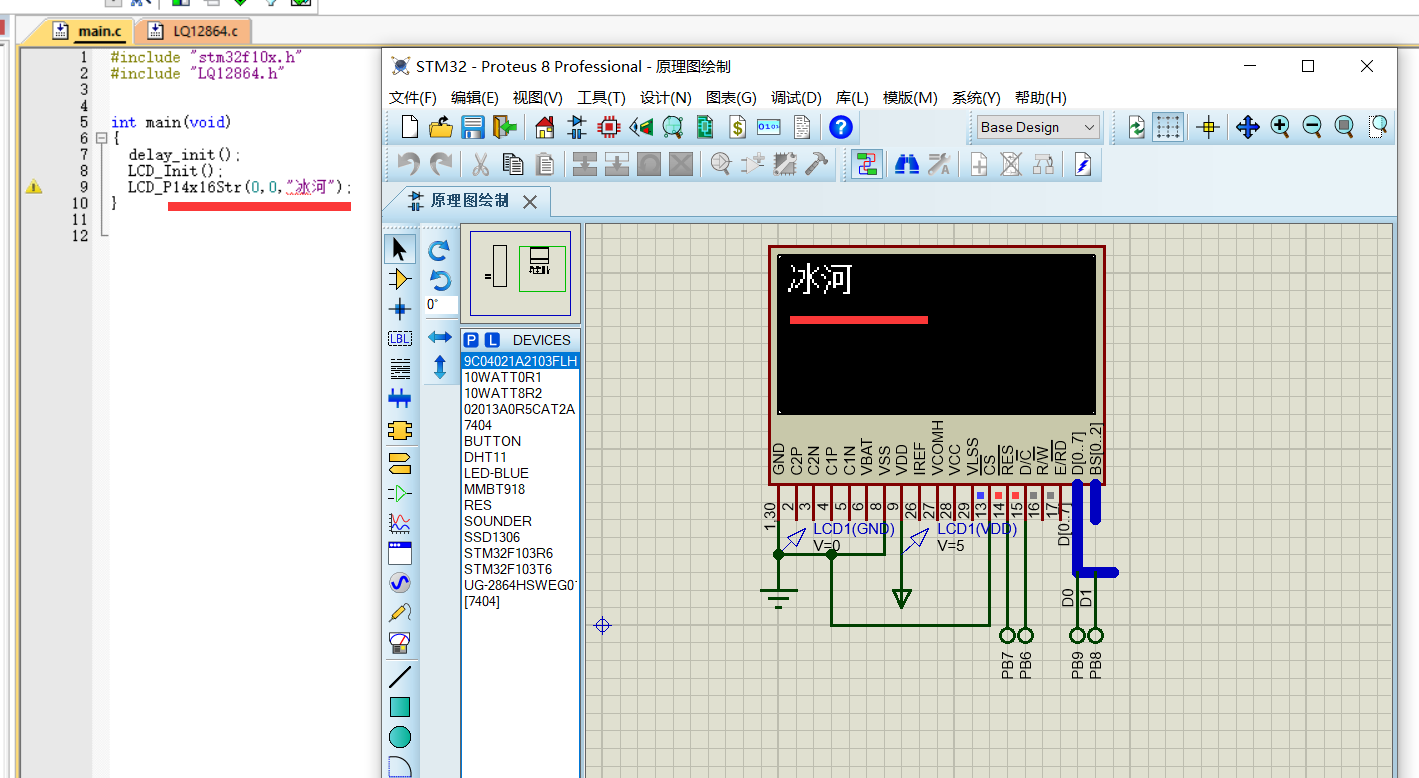

4. 打印汉字“冰河”

 LCD_P14x16Str(0,0,"冰河");

三、如何在LCD上画图

1. 同理，用到的是驱动文件中的Draw_BMP()函数

2. 解释函数void Draw_BMP(unsigned char x0,unsigned char y0,unsigned char x1,unsigned char y1,unsigned char * bmp)

3. unsigned char x0,unsigned char y0 //矩形左顶点 x0以像素点位单位 y0以行为单位
   unsigned char x1,unsigned char y1 //矩形右下角顶点
   unsigned char * bmp //生成的数组

   Draw_BMP(32,0,95,6,map);//将屏幕中间的一半作为画纸
   // 64 * 56，32到95共有64个像素点，0~6共7行，一行8个像素点，共56个像素点
   Draw_BMP(0,0,127,7,map);//将这个屏幕作为画纸
   // 128 * 64

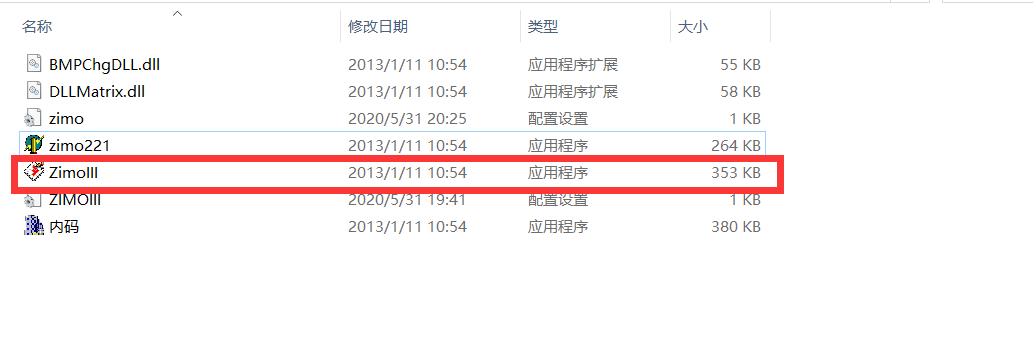

4. 这里用到的求字模软件是

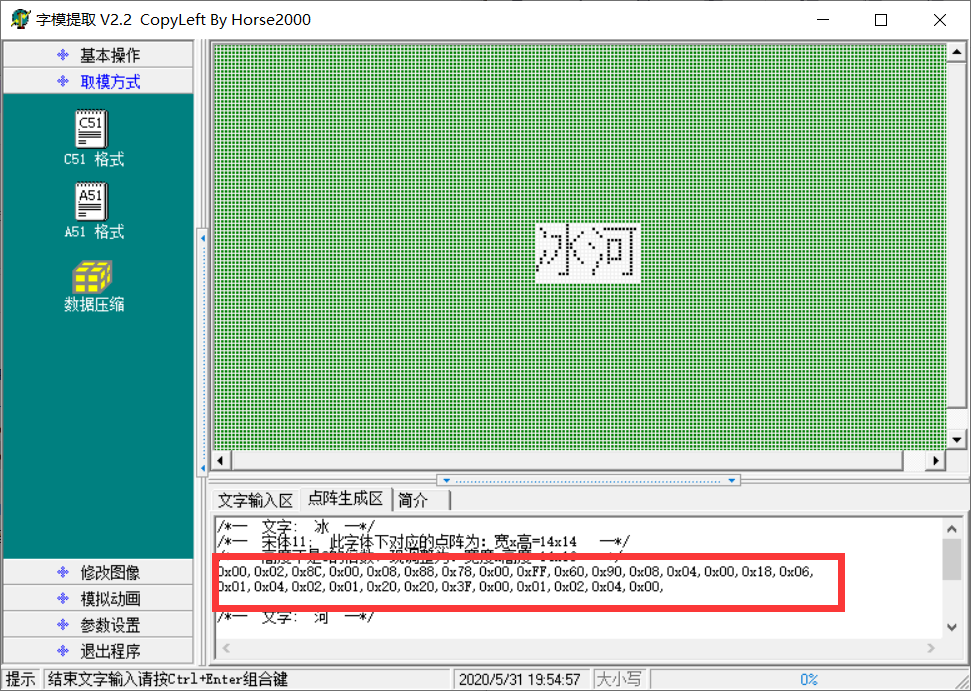

5. 配置参数

6. 打印刚画的图

Draw_BMP(32,0,95,6,Bmp013);

以上就是本文所要内容
注：本文用到的字模软件，链接是： 字模软件下载 需要的可自行下载，是绿色软件，解压即可使用！

希望能帮到大家！！！
