Packet Tracer –配置多区域OSPFv2数据库小白的博客-

地址表

目标

第 1 部分：配置多区域 OSPFv2

第 2 部分：验证并检查多区域 OSPFv2

背景

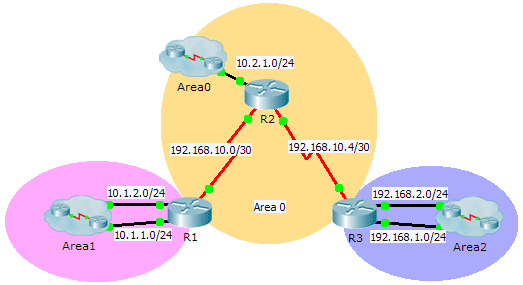

在本练习中，您将配置多区域 OSPFv2。网络已经连接而且接口上配置了 IPv4 编址。您的任务是启用多区域 OSPFv2，验证连接并检查多区域 OSPFv2 的操作。

第1部分：配置OSPFv2

步骤1：在R1上配置OSPFv2。

在R1上配置OSPFv2，进程ID为1，路由器ID为1.1.1.1。

 R1>en R1#config t R1(config)#router ospf 1 R1(config-router)#router-id 1.1.1.1

步骤2：在R1的OSPFv2中发布每个直接连接的网络。

根据地址表在OSPFv2分配区域中配置每个网络。

 R1(config-router)#network 10.1.1.0 0.0.0.255 area 1 R1(config-router)#network 10.1.2.0 0.0.0.255 area 1 R1(config-router)#network 192.168.10.0 0.0.0.3 area 0

分别使用2.2.2.2和3.3.3.3的路由器ID 对R2和R3重复上述步骤。

 R2>en R2#config t R2(config)#router ospf 1 R2(config-router)#router-id 2.2.2.2 R2(config-router)#network 10.2.1.0 0.0.0.255 area 0 R2(config-router)#network 192.168.10.0 0.0.0.3 area 0 R2(config-router)#network 192.168.10.4 0.0.0.3 area 0

 R3>en R3#config t R3(config)#router ospf 1 R3(config-router)#router-id 3.3.3.3 R3(config-router)#network 192.168.2.0 0.0.0.255 area 2 R3(config-router)#network 192.168.1.0 0.0.0.255 area 2 R3(config-router)#network 192.168.10.4 0.0.0.3 area 0

第2部分：验证和检查多区域OSPFv2

步骤1：验证与每个OSPFv2区域的连接。

从R1 ping区域0和区域2中的以下每个远程设备：192.168.1.2、192.168.2.2和10.2.1.2。

步骤2：使用show命令检查当前OSPFv2操作。

使用以下命令来收集有关OSPFv2多区域实现的信息。

 show ip protocols show ip route show ip ospf database show ip ospf interface show ip ospf neighbor

实验问答题

1.哪些路由器是内部路由器？
_______R2________________________
2.哪些路由器是主干路由器？
______R1，R2和R3都是骨干路由器。____________________
3.哪些路由器是区域边界路由器？
_________R1和R3__________________
4.哪些路由器是自治系统路由器？
______没有，所有三个路由器上的所有活动接口都连接到OSPF区域。______________________
5.哪些路由器会生成第 1 类 LSA？
_____所有OSPF路由器都会生成Type 1 LSA。_______________
6.哪些路由器会生成第 2 类 LSA？
__每个属于DR的区域中都有隐藏的路由器。路由器ID 4.4.4.4、5.5.5.5、6.6.6.6、9.9.9.9__________
7.    哪些路由器会生成第 3 类 LSA？
_____R1和R3因为它们都是ABR，并且需要将区域信息从一个区域泛洪到另一个区域。_____
8.哪些路由器会生成第 4 类和第 5 类 LSA？
_____无，因为网络中没有ASBR。_________
9.每台路由器有多少个区域间路由？
__R1和R3具有两个IA，R2具有4个IA。__________
10.为什么在此类网络中通常会有一个 ASBR？
_____ASBR用于连接外部路由域。______
