根据所学的时序逻辑及数字电路的知识完成计数器的设计，验证同步16进制计数器的功能，进一步熟悉 Verilog HDL 文本设计流程， 掌握时序电路的设计仿真和测试方法。完善计数器电路的功能描述风格Verilog HDL 代码。 计数器能记忆输入脉冲的个数， 用于定时、分频、产生节拍脉冲及进行数字运算等等。 加法计数器每输入一个 CP 脉冲， 加法计数器的计数值加一。 十六进制计数即从 0000 一直计数到 1111；当计数到 1111 时，若再来一个 CP 脉冲，则回到 0000，同时产生进位 1。 为了完成计数的任务，完善编程模块设计代码，编写的程序要能根据不同的输入得到满足同步16进制计数器真值表的逻辑输出。 测试平台：EduCoder 觉得有帮助的可以点个赞再走哦！！
任务要求
相关知识
逻辑原理

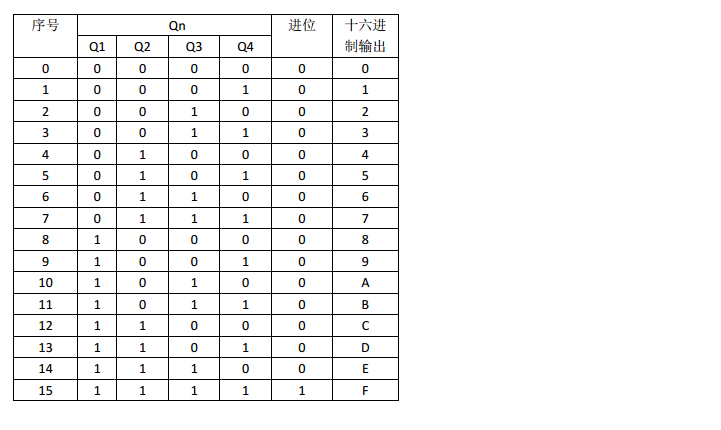

同步 16 进制计数器设计采用 if-else 语句对计数器的输出分别进行赋值，能实现对输入脉冲的计数，并具有使能和异步清零功能。同步16进制计数器真值表
编程要求
源代码
module count_test(en,clk,clr,cout,outy); input en,clk,clr; output [3:0]outy; output cout; reg [3:0]outy; always @ (posedge clk or posedge clr) // 请在下面添加代码，完成16 进制计数器功能 /* Begin */ begin if(clr) outy<=4'b0000; else if(en) begin if(outy==4'b1111) outy<=4'b0000; else outy<=outy+1'b1; end end assign cout=((outy==4'b1111)&en)?1:0; /* End */ endmodule
