计算机组成原理与思维导图（一）

一、计算机系统概论

1、计算机的组成

组成：通常是由 硬件系统 和软件系统组成。计算机组成指的是 计算机 系统结构 的逻辑实现，

(一) 硬件系统和软件系统

硬件系统：指计算机的实体部分，由控制器、 运算器、存储器、输入设备、输出设备 组成。

软件系统：又分 系统软件 和 应用软件，常用的系统软件为操作系统、语言处理程序等。软件系统则有文件处理系统等软件。

(二) 系统结构的分类

冯诺依曼系统结构：以 运算器 为中心，包括存储器、控制器、输入设备、输出设备。

现代计算机系统结构：以 存储器 为中心，引出组成由 CPU、主板、硬盘、内存、外存、机箱、电源、输入设备和输出设备。

CPU：由运算器、控制器组成（现代的CPU还有存储器在上面）

内存：又称内存储器和主存储器，一般作用在CPU上

外存：一般指的是硬盘、U盘、光盘、软盘

(三) 系统的层次结构

应用程序-高级语言-汇编语言-操作系统-指令集架构层-微代码层-硬件逻辑层

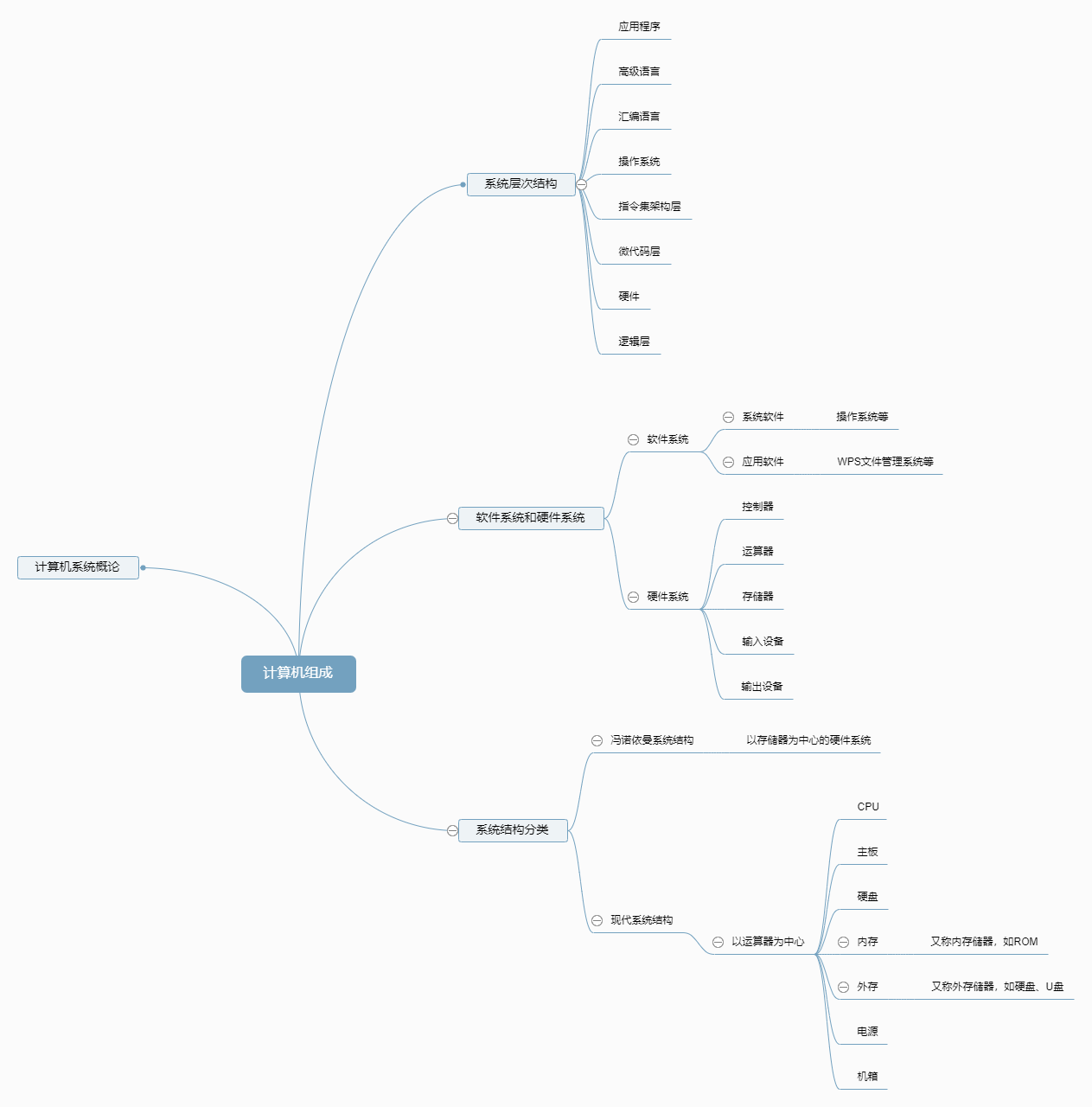

(四) 思维导图

如图

2、计算机系统工作过程

工作步骤：（1）建立数学模型 （2）确定计算方法（3）编制解题程序

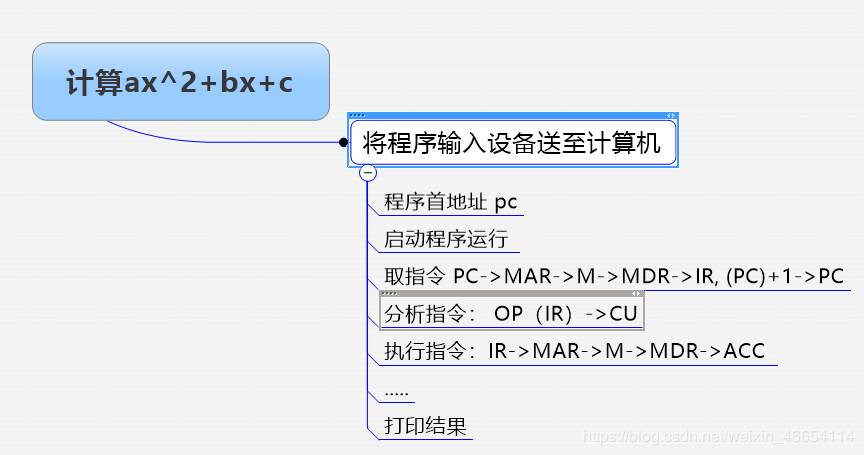

如：ax^2+bx+c在计算机中的运行过程

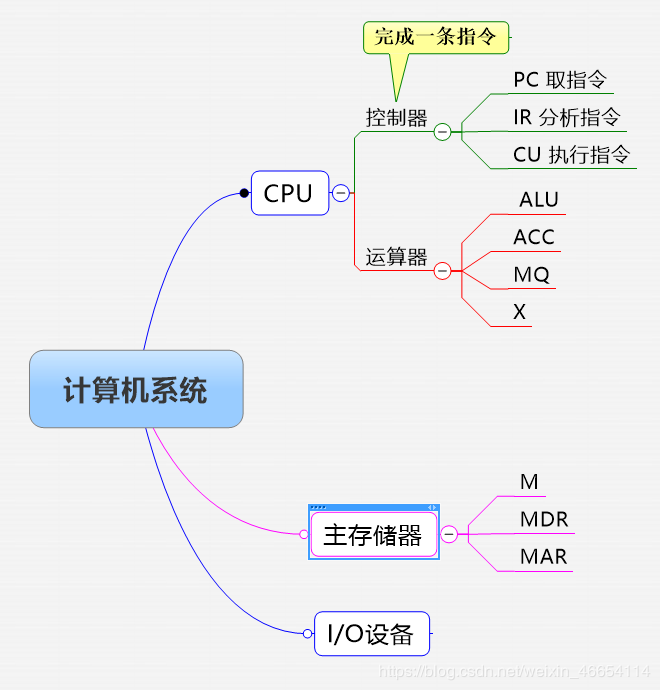

各种英文代号解释

CPU:（Central Processing Unit)中央处理器 I/O设备：（Input/Output Equip-ment）输入，输出设备 MM: （Main Memory)主存储器 ALU: （Arithmetic Logic Unit）算数逻辑单元 ACC：（Accumulator）累加器 MQ：（Multiplier-Quotient Register）乘商寄存器 X：操作数寄存器 PC：（Program Counter）程序计数器 IR：（Instruction Register）指令寄存器 CU：（Control Unit）控制单元 MAR：（Memory Address Register）存储器地址寄存器，反映单元个数 MDR：（Memory Data Register）存储器数据寄存器，反映字长

总结：由控制器执行操作，从存储器中获取指令地址，通过指令地址从存储器中获取到数据，最后通过运算器进行运算。

3、系统总线

总线 是信号的 公共传输线，是连接计算机系统内各个部件的
信息传输线 ，是各部件 的传输介质。

(一) 发展过程

面向CPU的双总线：这种结构在I/O设备与主存交换信息是仍然要占用CPU，因此还会影响CPU的工作效率。

单总线结构（系统总线）：只有一组总线，当都要占用总线时，就会发生冲突。

以存储器为中心的双总线结构：由单总线基础上，在CPU与主存之间连接一条存储总线。

(二) 分类

片内总线：芯片内部的线。

系统总线：计算机各部件之间的信息传输线。
（1）数据总线（双向）：传输数据信息
（2）地址总线（单向）：指出在数据总线上数据在主存单元或 I/O设备 的地址
（3）控制总线（单向，双向）：发出各种控制信号，监视 各部件状态。

通信总线：用于计算机系统之间或计算机系统与其他系统（外部系统） 传输方式：串行通信，并行通信

4、计算机的主要性能指标

计算机主要的性能指标描述了一台计算机的性能，性能指标分为 非时间指标 和 时间指标。

(一)非时间指标

【字长】是指计算机参与运算的数的基本位数，它的 位数 是由 加法器 和 寄存器 所决定的 。字长越长，计算的精度就越高。常见的有32位或64位。

【数据通路宽度】数据通路宽度 ，又称 外部数据总线宽度 ，即 数据总线 一次能 并行处理 的最大信息位数。一般指 运算器与 存储器 之间的数据总线的位数。

【主存容量】一个 存储器 所能 存储全部数据的 信息量大小。

【存储带宽】单位时间内与 主存 交换的二进制 位数 B/s

(二)时间指标
