写博客的主要目的还是自己需要考试了，写在这里总结一番，如果给大家带来了帮助。鄙人不甚欢喜，如果有错误，欢迎大家指出 原理图： 模块化代码 (注：字符字形码根据自己的需要修改，有一个小软件可以直接求出来你需要显示的字形码的字符，可以私聊发) 如果不想看原理 可以直接拉到最下面去看模块化代码，简单直接粗暴，更省时省心省力 😃 数据手册

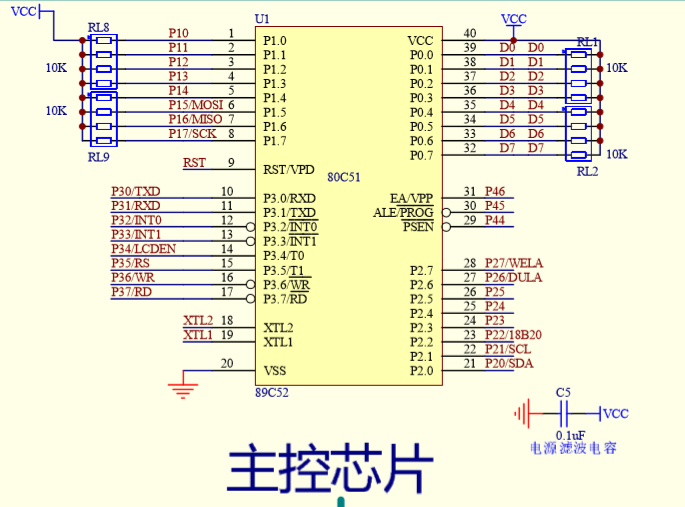

主控芯片

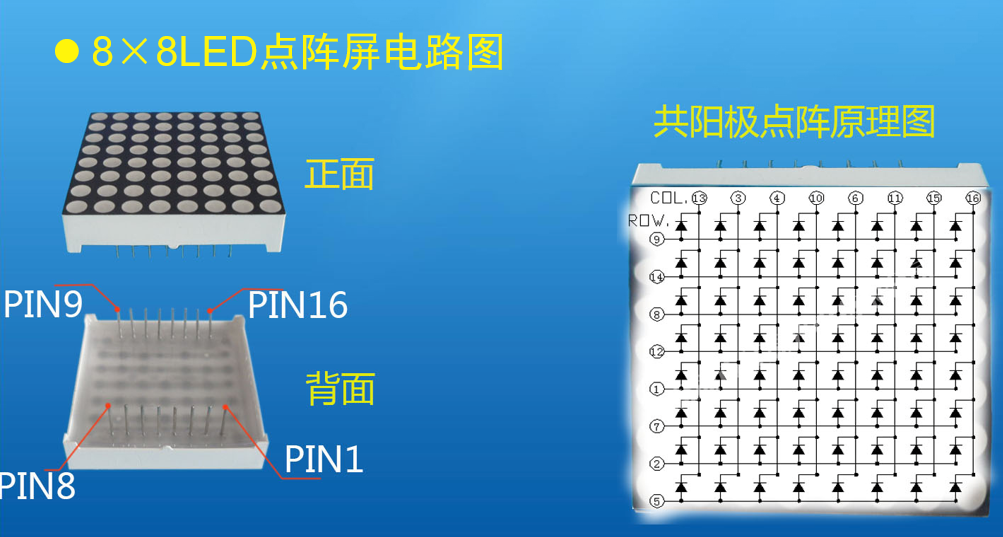

8*8点阵

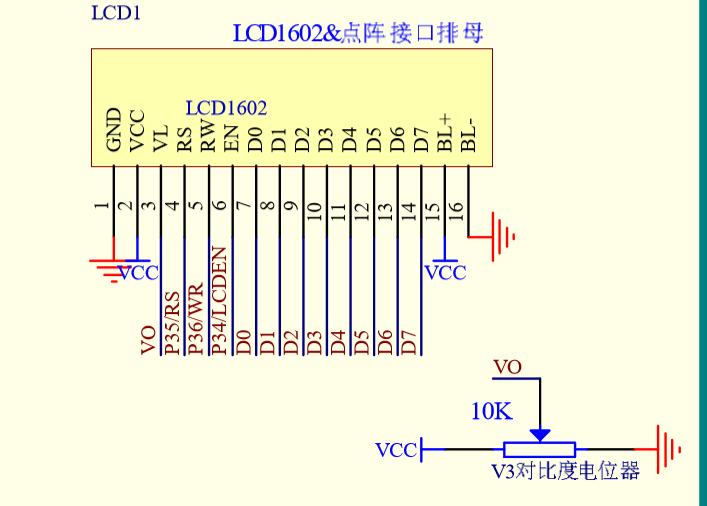

(注：在51清翔单片机上面，这8个引脚是引出来，所以88使用的是这个原理图里面的1-6个引脚)
(注：清翔的点阵屏把需要使用的74HC595放到了点阵屏模块里面)

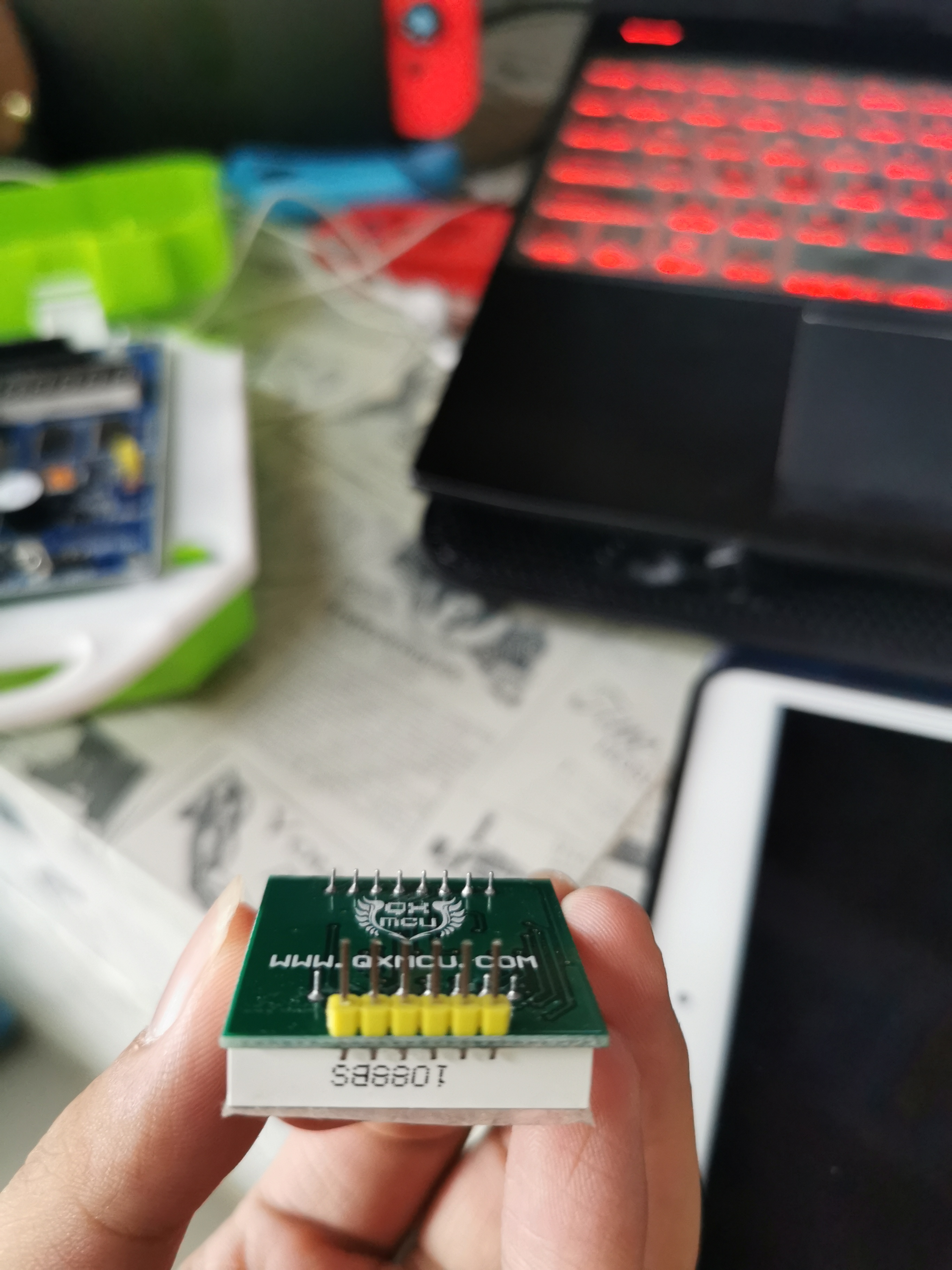

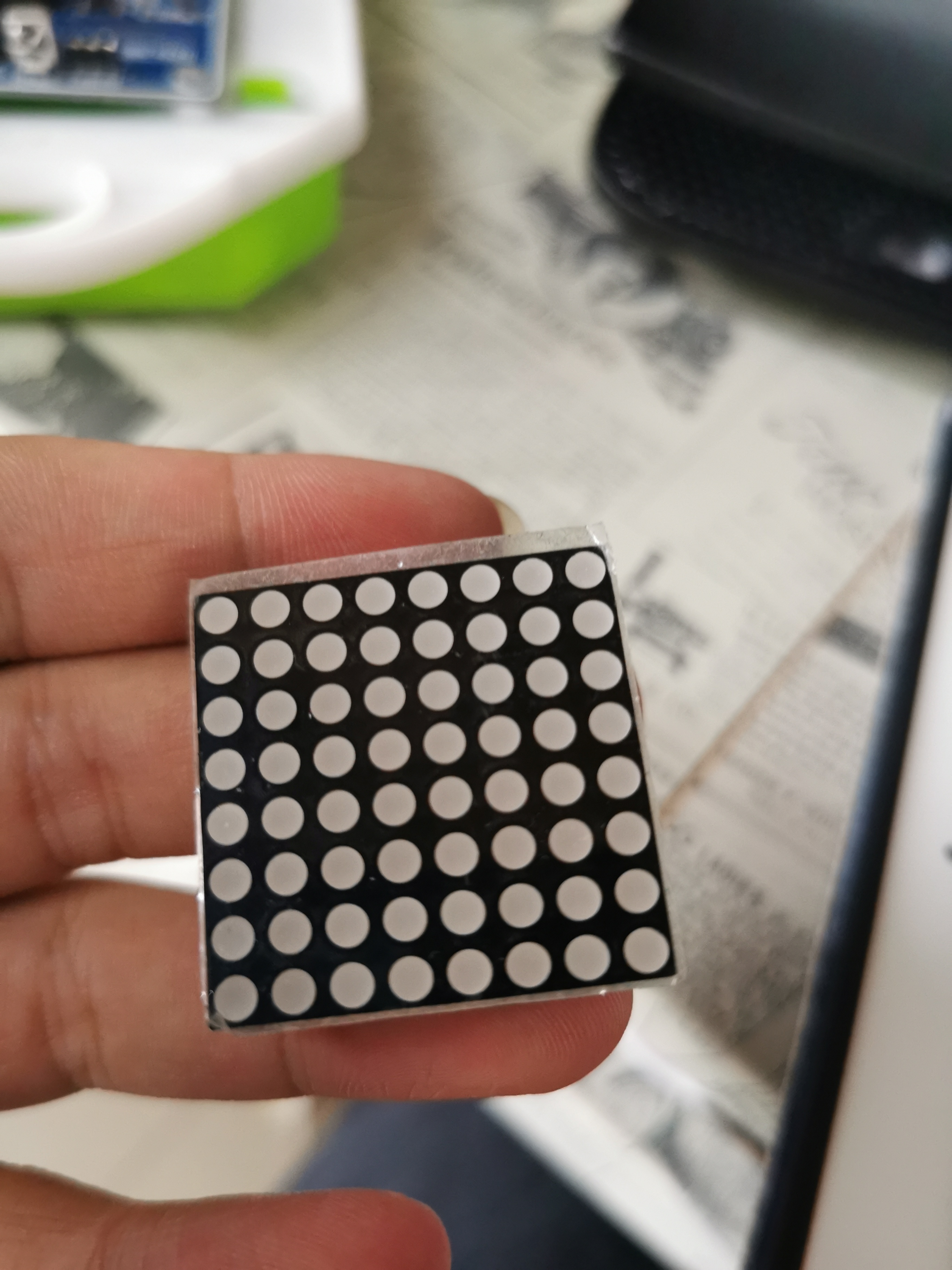

实物：
74HC595
因为点阵里面有88个LED灯，所以直接用串口去一个一个控制是不现实的，所以我们需要借助到595芯片。这一种芯片是一种串入并出的芯片，在电子显示屏里面被广泛的应用。其实质是串行输入/输出或者并行输出移位寄存器

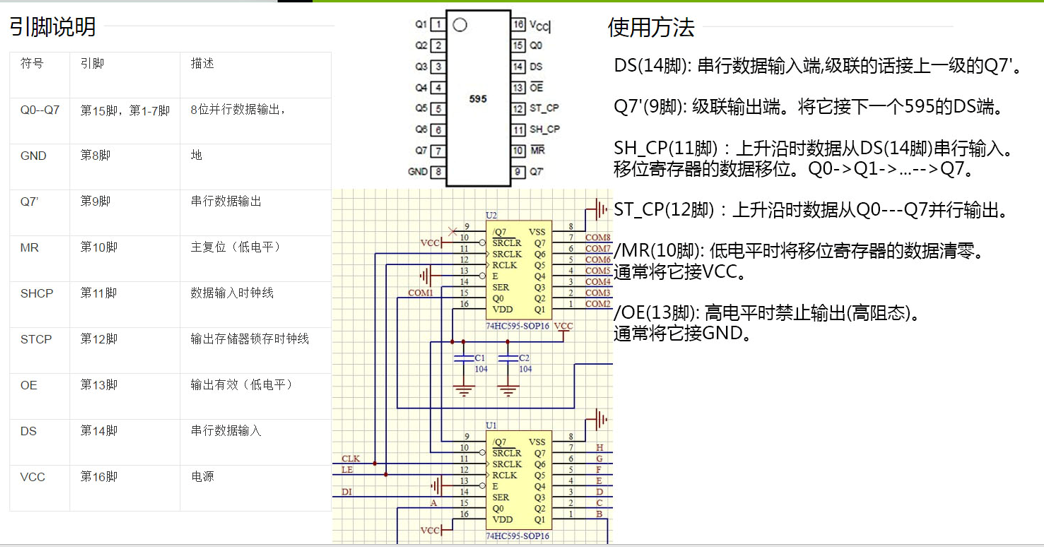

芯片手册
使用方法/*pbdata.h*/ #ifndef __PBDATA_H__ #define __PBDATA_H__ #define uchar unsigned char #define uint unsigned int #include <reg52.h> #include <intrins.h> #include "Matrix.h" /*8*8点阵*/ sbit DIO = P3^4; //串行数据口 sbit S_CLK = P3^5;//移位寄存器时钟 sbit R_CLK = P3^6;//输出锁存器时钟 #endif /*Matrix.h*/ #ifndef __MATRIX_H__ #define __MATRIX_H__ void Send_Byte(unsigned char dat); void Display_DZ(uchar num); #endif /*Matrix.c*/ #include"pbdata.h" /*点阵字形码*/ /*要显示的字符*/ unsigned char code tabel[2][8]={ 0xE0,0xEE,0x01,0x6D,0x01,0x6D,0x01,0xEF,//"电"字符 0xE7,0xF7,0xF7,0xF7,0x80,0xF7,0xFB,0xC3//“子”字符 }; /*595发送一字节*/ void Send_Byte(unsigned char dat) { unsigned char i; //循环次数变量 S_CLK = 0;//拉低移位寄存器时钟 R_CLK = 0;//拉低输出锁存器时钟 for(i=0; i<8; i++) //循环8次 { if(dat & 0x01)//发送1 DIO = 1; else //发送0 DIO = 0; dat >>= 1;//数据右移 S_CLK = 1;//拉高移位寄存器时钟，数据移位 S_CLK = 0;//拉低移位寄存器时钟 } } /*num表示需要输出的字符数字数量*/ void Display_DZ(uchar num) { unsigned char j, k, ROW;//j发送8列和8行字形码，k字符数量，ROW行值 unsigned int z; //动态扫描延时变量 while(1) { for(k=0; k<num; k++)//k 需要显示的字符数量 { for(z=0; z<1000; z++)//z刷新次数 { ROW = 0x80;//行选初值 for(j=0; j<8; j++) //循环8次发送行和列值 { Send_Byte(tabel[k][j]);//发送列选值 Send_Byte(ROW); //发送行选值 R_CLK = 1; //拉高输出锁存器，把移位寄存器中数据输出 R_CLK = 0; //拉低输出锁存器 ROW = _cror_(ROW, 1);//右移，选择下一行 } } } } } /*main.c*/ #include "pbdata.h" void main() { while(1) { Display_DZ(2); } }
(注：在更改了显示字符的时候，要注意改tabel喝Display_DZ两个的参数)串口通信
波特率
要学习串口通信，就一定要知道波特率，波特率就是每秒钟传输二进制代码的位数，单位是:位/秒(bps)
用一个简单的例子来讲解波特率，比如每秒钟传输240个字符，而每个字符的格式包含10位(1个起始位、1个停止位、8个数据位)，这时候的比特率就是10位*240个/秒 = 2400 bsp

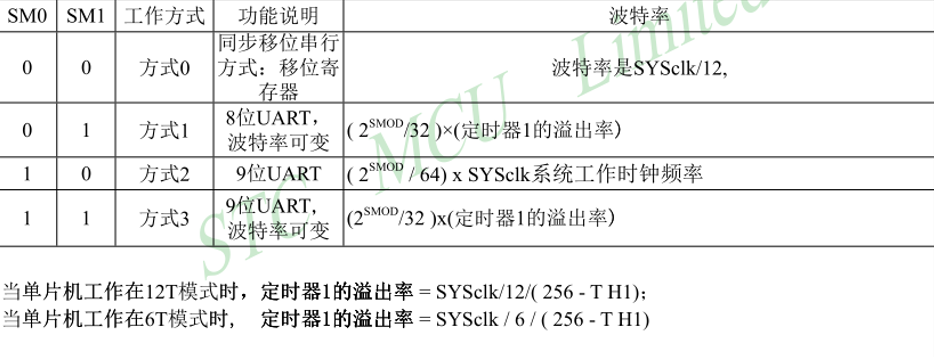

波特率的计算
SMOD没配置的话默认为0
fosc是外部晶振 我们使用的是11.0592MHZ晶振

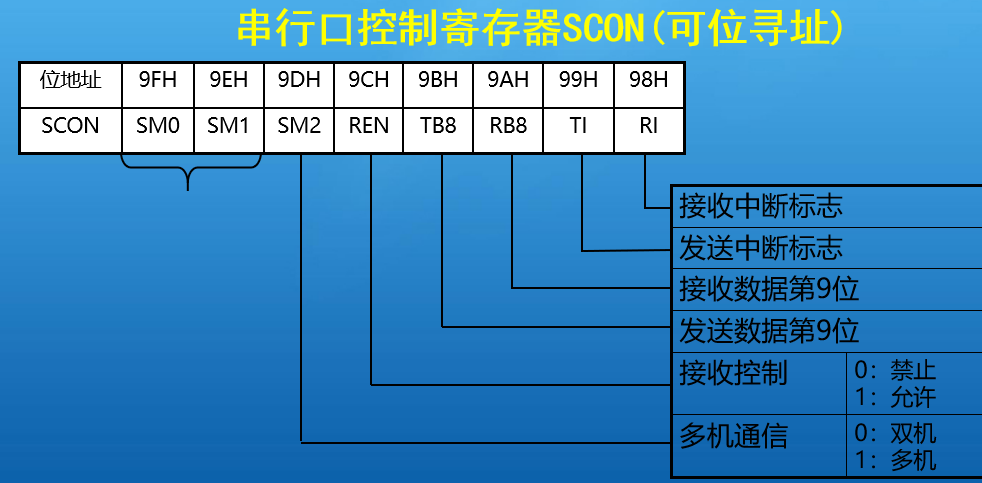

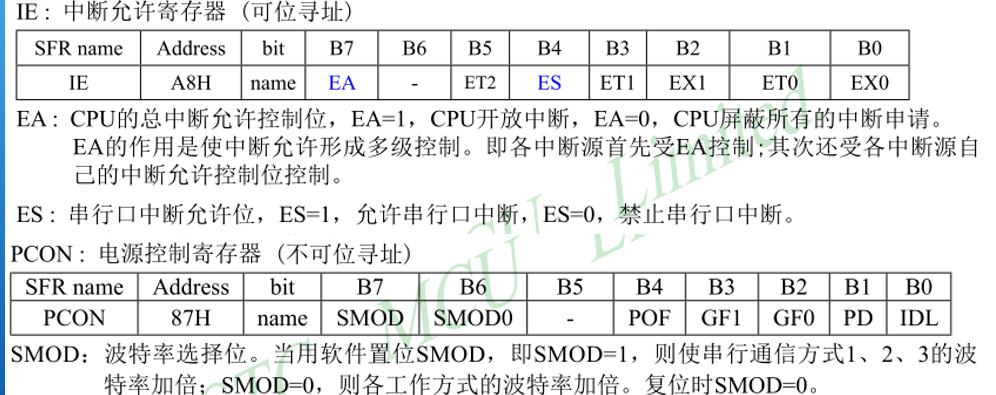

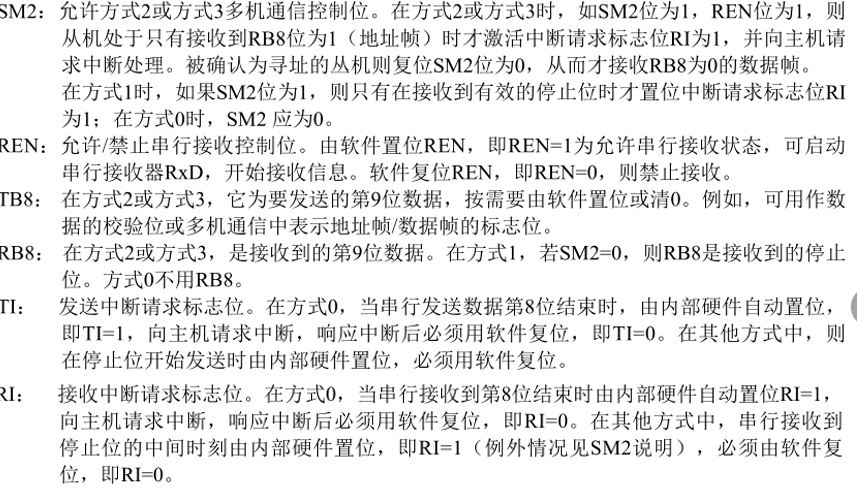

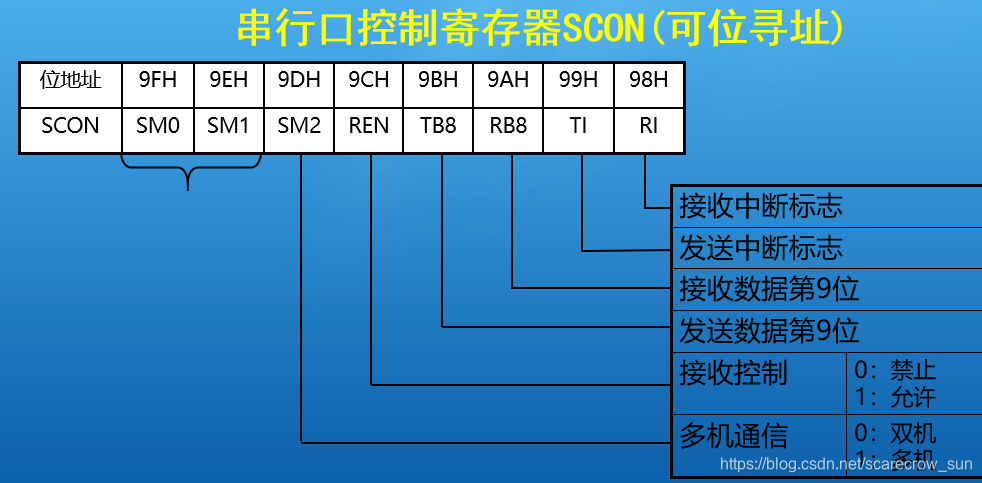

寄存器配置
因为通信需要中断，示意图在串行口工作之前必须要对相关寄存器进行配置，设定其工作模式。
模块化代码/*Uart.h*/ #ifndef __Uart_H__ #define __Uart_H__ void UartAction(unsigned char *buf, unsigned char len); void ConfigUART(unsigned int baud); void UartWrite(unsigned char *buf, unsigned char len); unsigned char UartRead(unsigned char *buf, unsigned char len); void UartRxMonitor(unsigned char ms); void UartDriver(); #endif /*Uart.c*/ #include <reg52.h> #include <stdio.h> #include <pbdata.h> //存储数据到bufRxd[]数组里面，buf[]是另外一个存储谁都可以调用 //加上extern之后，不需要声明包含这个文件 #define uchar unsigned char #define uint unsigned int bit flagFrame = 0; //帧接收完成标志，即接收到一帧新数据 bit flagTxd = 0; //单字节发送完成标志，用来替代TXD 中断标志位 unsigned char cntRxd = 0; //接收字节计数器 unsigned char pdata bufRxd[64]; //接收字节缓冲区 ，存储到RAM中 // 串口动作函数，用来添加自己需要的额外函数 void UartAction(unsigned char *buf, unsigned char len); /* 串口配置函数，baud-通信波特率 */ void ConfigUART(unsigned int baud) { EA = 1; //打开总中断 ES = 1; //打开串口中断 SM0 = 0;SM1 = 1; //串口工作方式1,8位UART波特率可变 REN = 1; //串口允许接收 TR1 = 1; //启动定时器1 TMOD |= 0x20; //定时器1，工作模式2 8位自动重装 TH1=256-(11059200/12/32)/baud; TL1=TH1; } /* 串口数据写入，即串口发送函数，buf-待发送数据的指针，len-指定的发送长度 */ void UartWrite(unsigned char *buf, unsigned char len) { while (len--) //循环发送所有字节 { flagTxd = 0; //清零发送标志 SBUF = *buf++; //发送一个字节数据,发送一个字节，然后指针后移 while (!flagTxd); //等待该字节发送完成 } } /*串口读取数据函数*/ unsigned char UartRead(unsigned char *buf, unsigned char len) { unsigned char i; if (len > cntRxd) //指定读取长度大于实际接收到的数据长度时， { //读取长度设置为实际接收到的数据长度 len = cntRxd; } for (i=0; i<len; i++) //拷贝接收到的数据到接收指针上 { *buf++ = bufRxd[i];//把发送到bufRxd上的数据存到buf上 } cntRxd = 0; //接收计数器清零 return len; //返回实际读取长度 } /* 串口接收监控，由空闲时间判定帧结束，需在定时中断中调用，ms-定时间隔,一般1ms即可*/ void UartRxMonitor(unsigned char ms) { static unsigned char cntbkp = 0; static unsigned char idletmr = 0; if (cntRxd > 0) //接收计数器大于零时，监控总线空闲时间 { if (cntbkp != cntRxd) //接收计数器改变，即刚接收到数据时，清零空闲计时 { cntbkp = cntRxd;//改变接收计数器 idletmr = 0; //清0空闲计时 } else //接收计数器未改变，即总线空闲时，累积空闲时间，判断是否接受完毕 { if (idletmr < 30) //空闲计时小于30ms 时，持续累加 { idletmr += ms; if (idletmr >= 30) //空闲时间达到30ms 时，即判定为一帧接收完毕 { flagFrame = 1; //设置帧接收完成标志 } } } } else { cntbkp = 0; } } /* 串口驱动函数，监测数据帧的接收，调度功能函数，需在主循环中调用 */ void UartDriver() { unsigned char len; unsigned char pdata buf[40]; if (flagFrame) //有命令到达时，读取处理该命令 { flagFrame = 0;//改变状态为忙碌 len = UartRead(buf, sizeof(buf)); //将接收到的命令读取到缓冲区中,并且放入buf中 UartAction(buf, len); //传递数据帧，调用动作执行函数 } } /* 串口中断服务函数 */ void InterruptUART() interrupt 4 { if (RI) //接收到新字节 { RI = 0; //清零接收中断标志位 if (cntRxd < sizeof(bufRxd)) //接收缓冲区尚未用完时， { //保存接收字节，并递增计数器 bufRxd[cntRxd++] = SBUF; } } if (TI) //字节发送完毕 { TI = 0; //清零发送中断标志位 flagTxd = 1; //设置字节发送完成标志 } }
