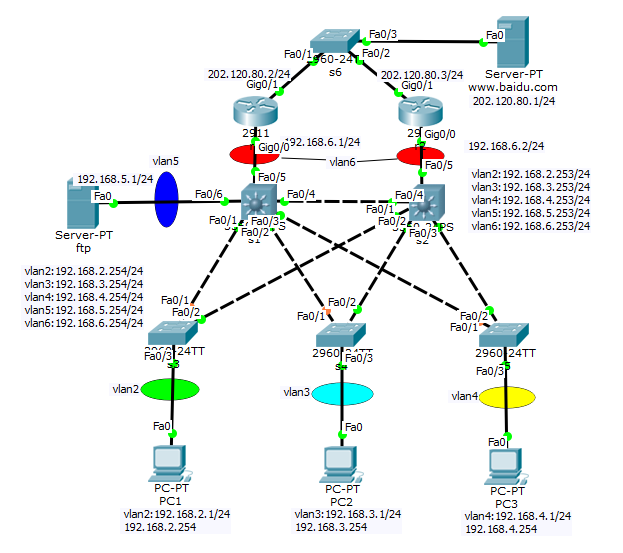

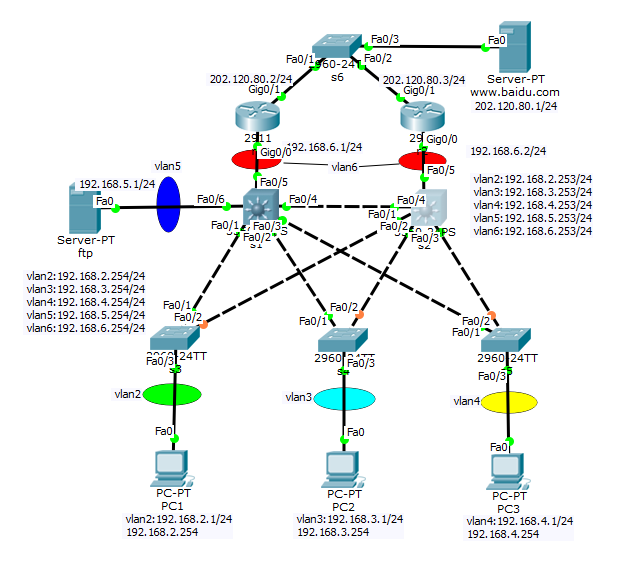

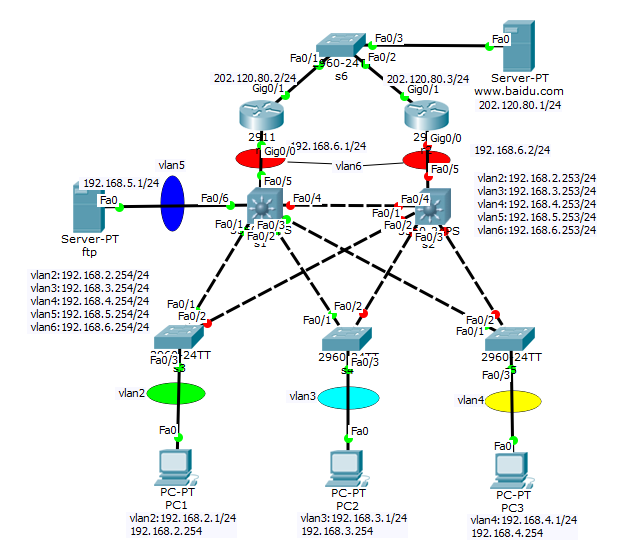

网络互连要求：

1. 规划和设计各路由接口的IP地址,并使用动态路由协议OSPF,进程号每人使用自己的序号
2. 按照网络拓扑图，配置好三层交换机，创建VLAN，给VLAN配置适当的IP地址，把接口加入相应的VLAN,启用动态路由协议OSPF，使所有VLAN之间的主机能正确路由
3. 配置所有计算机和服务器的IP地址
4. 在所有交换机上启用PVST生成树模式，并查看此时哪个交换机是树根，有连接线的端口分别是什么模式端口
5. 给交换机设置优先级，S2为4096，S1为8192，其余的为默认值；查看此时哪个交换机为根交换机，所有交换机有连接线的端口分别是什么模式端口
6. 把交换机S2关电，查看此时哪个交换机为根交换机，三个计算机分别走哪些交换机线路到达FTP服务器的
7. 把交换机S2关电，在交换机S3和S4之间的F0/24相连接；把S3和S2之间的线路带宽设置为10Mbps,看看此时PC1走哪些交换机线路到达FTP服务器的
8. 把交换机S2恢复供电，在S1的VLAN 2上设置优先级为4096, 在S2的 VLAN 2上设置优先级为8192; 在S1的VLAN 3上设置优先级为8192, 在S2的 VLAN 3上设置优先级为4096;查看此时VLAN 2和VLAN 3的根交换机分别是哪一台

配置代码：

 S1： en conf t host s1 no ip domain-lookup vlan 2 exit  vlan 3 exit vlan 4 Exit vlan 5 Exit Vlan 6 exit int vlan 2 ip address 192.168.2.254 255.255.255.0 int vlan 3 ip address 192.168.3.254 255.255.255.0 int vlan 4 ip address 192.168.4.254 255.255.255.0 int vlan 5 ip address 192.168.5.254 255.255.255.0 int vlan 6 ip address 192.168.6.254 255.255.255.0 int f0/1 switchport access vlan 2 int f0/2 switchport access vlan 3 int f0/3 switchport access vlan 4 int f0/4 switchport mode access switchport mode trunk int f0/5 switchport access vlan 6 int f0/6 switchport access vlan 5 ip routing Router ospf 22 Network 192.168.2.0 0.0.0.255 area 0 Network 192.168.3.0 0.0.0.255 area 0 Network 192.168.4.0 0.0.0.255 area 0 Network 192.168.5.0 0.0.0.255 area 0 Network 192.168.6.0 0.0.0.255 area 0 spanning-tree mode pvst !就是启用基于VLAN的生成树模式，这是思科的独有用法，简单说就是一个VLAN !一棵树，在一个网络里，不同的VLAN可以有不同的根桥，不同的阻塞端口等等，其主要目 !的是为了提高链路利用率（可以想象，如果所有VLAN都是同一棵树，必定有一部分线路 !处于完全的block状态） exit show spanning-tree  S2： en conf t host s2 no ip domain-lookup vlan 2 exit vlan 3 exit vlan 4 Exit vlan 5 Exit Vlan 6 exit int vlan 2 ip address 192.168.2.253 255.255.255.0 int vlan 3 ip address 192.168.3.253 255.255.255.0 int vlan 4 ip address 192.168.4.253 255.255.255.0 int vlan 5 ip address 192.168.5.253 255.255.255.0 int vlan 6 ip address 192.168.6.253 255.255.255.0 int f0/1 switchport access vlan 2 int f0/2 switchport access vlan 3 int f0/3 switchport access vlan 4 int f0/4 switchport mode access switchport mode trunk int f0/5 switchport access vlan 6 ip routing Router ospf 22 Network 192.168.2.0 0.0.0.255 area 0 Network 192.168.3.0 0.0.0.255 area 0 Network 192.168.4.0 0.0.0.255 area 0 Network 192.168.6.0 0.0.0.255 area 0 spanning-tree mode pvst exit show spanning-tree  S3: En Conf t Host s3 Int range f0/1-3 Switchport access vlan 2 exit spanning-tree mode pvst exit show spanning-tree  S4: En Conf t Host s4 Int range f0/1-3 Switchport access vlan 3 exit spanning-tree mode pvst exit show spanning-tree  S5: En Conf t Host s5 Int range f0/1-3 Switchport access vlan 4 exit spanning-tree mode pvst exit show spanning-tree  S6: En Conf t Host s6 spanning-tree mode pvst exit show spanning-tree  R1: En Conf t Host r1 No ip domain-lookup Int g0/0 Ip address 192.168.6.1 255.255.255.0 No shut Int g0/1 Ip address 202.120.80.2 255.255.255.0 No shut Int loopback 0 Ip address 1.1.1.1 255.255.255.255 No shut Exit Router ospf 22 Network 192.168.6.0 0.0.0.255 area 0 Network 202.120.80.0 0.0.0.255 area 0  R2: En Conf t Host r2 No ip domain-lookup Int g0/0 Ip address 192.168.6.2 255.255.255.0 No shut Int g0/1 Ip address 202.120.80.3 255.255.255.0 No shut Int loopback 0 Ip address 2.2.2.2 255.255.255.255 No shut Exit Router ospf 22 Network 192.168.6.0 0.0.0.255 area 0 Network 202.120.80.0 0.0.0.255 area 0

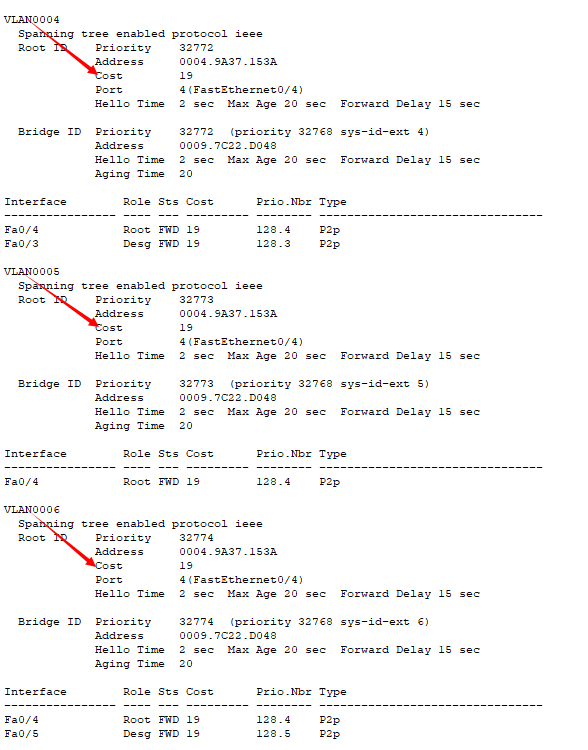

配置前4步代码之后：

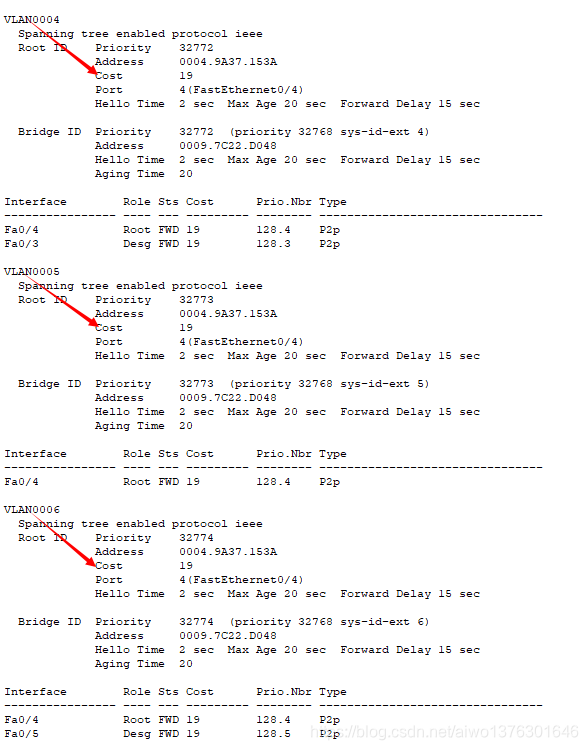

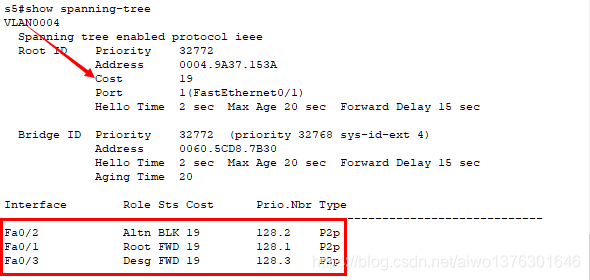

注意：如果端口既做了根端口，又做了指定端口，又做了阻塞端口，那对于模拟器而言，就是优先依次显示了，即显示为绿色

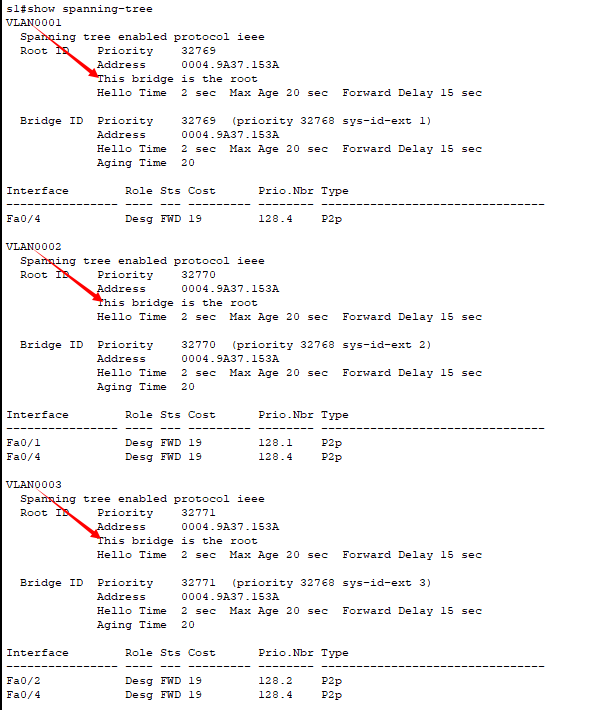

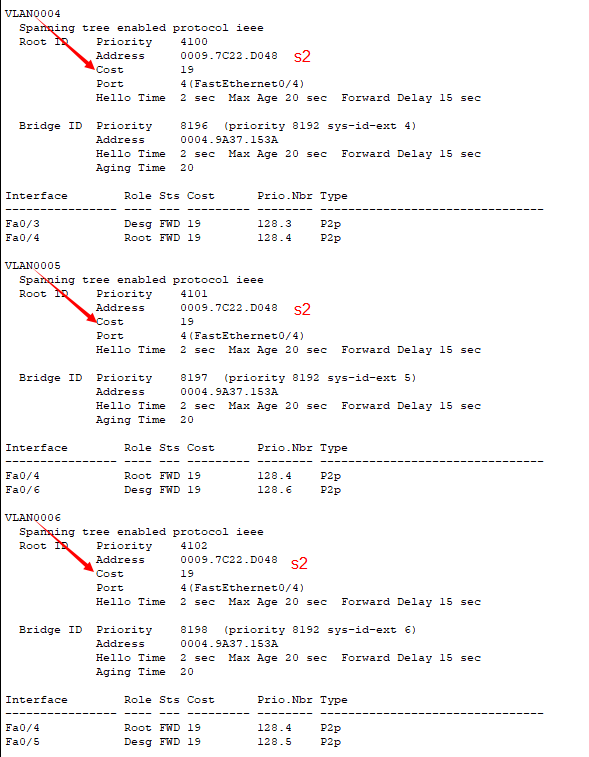

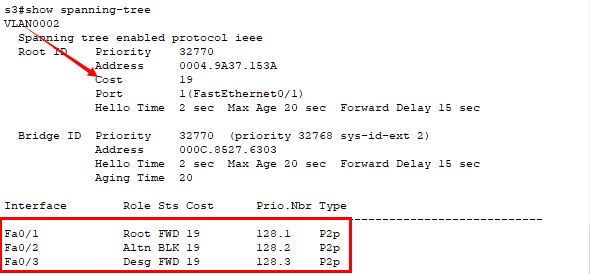

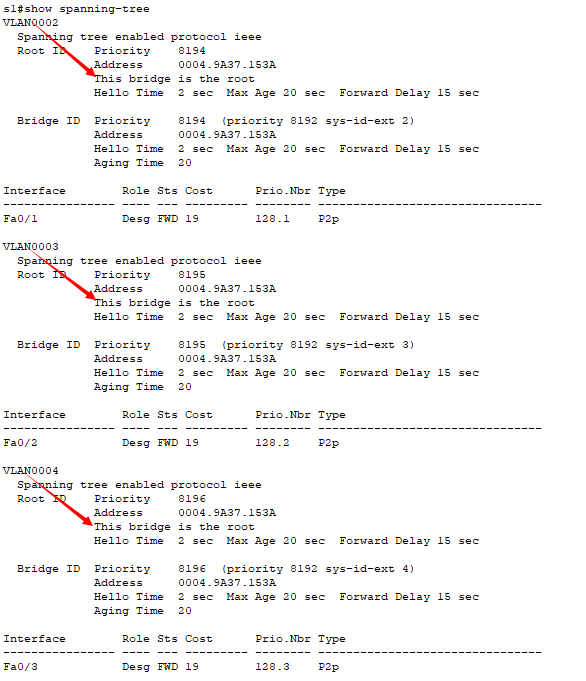

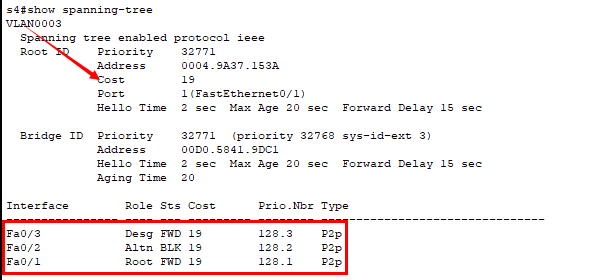

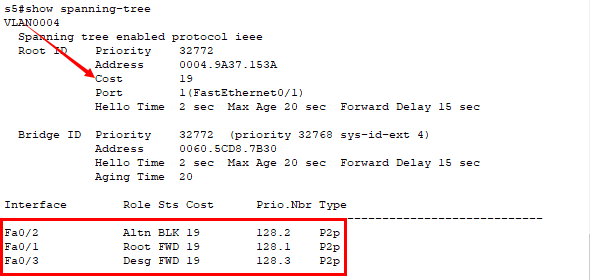

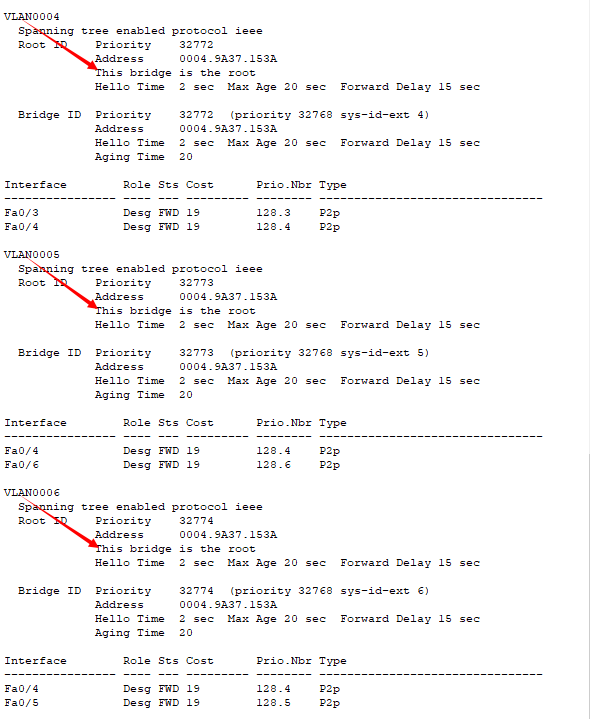

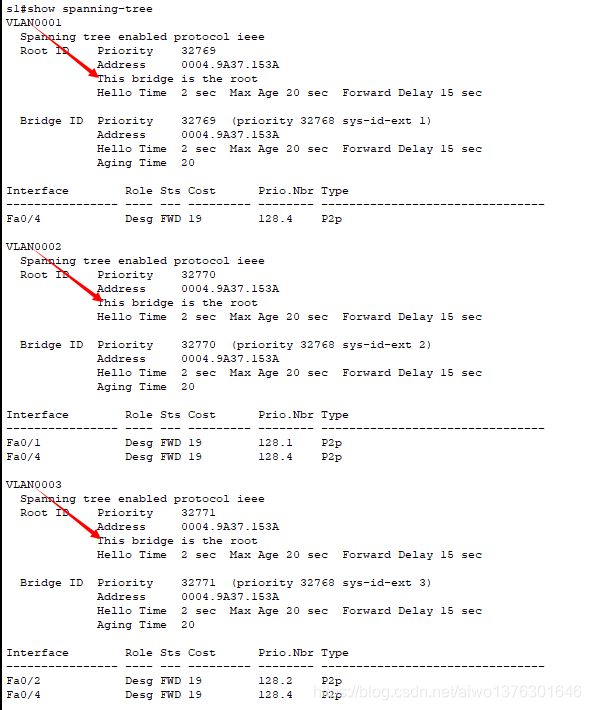

S1:

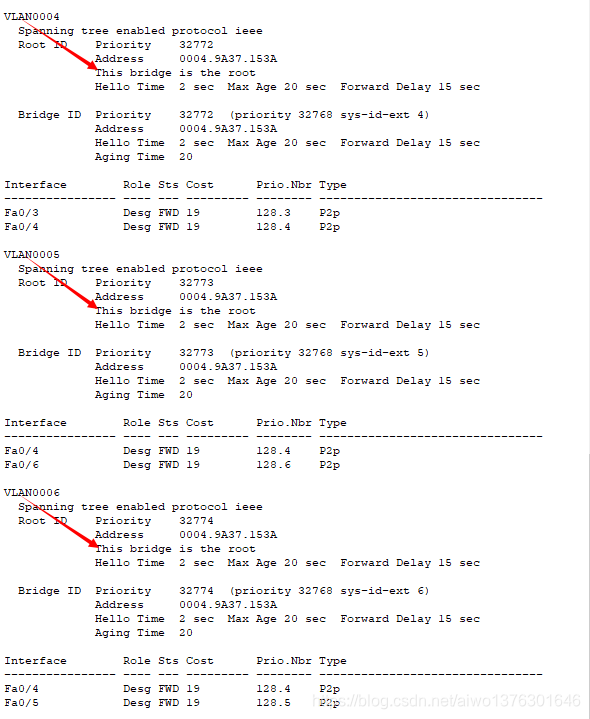

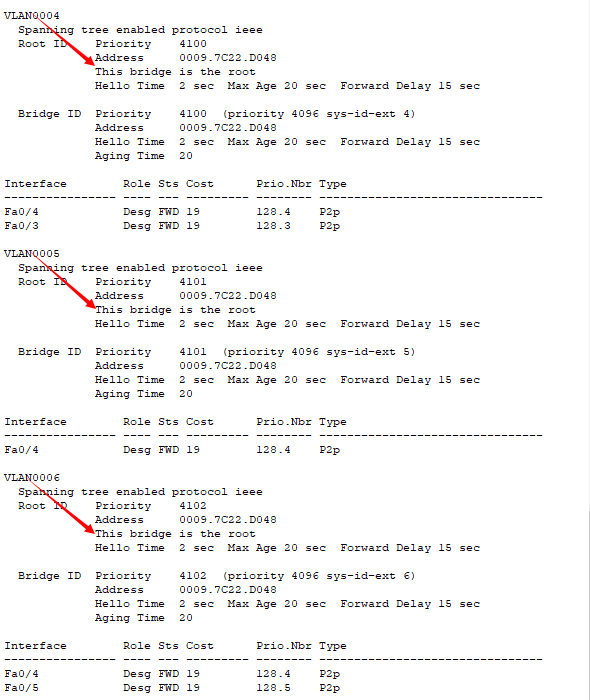

S2:

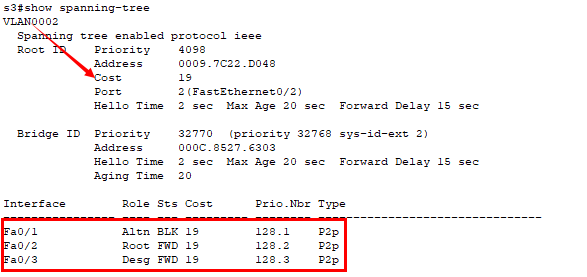

S3:

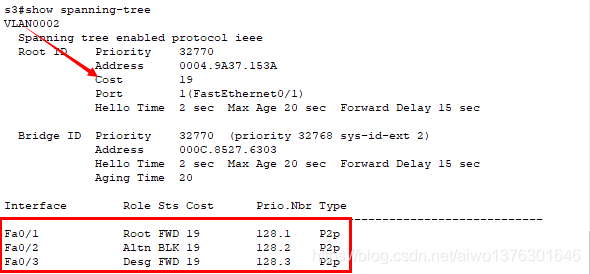

S4:

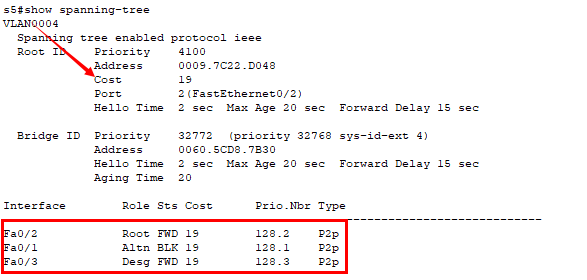

S5:

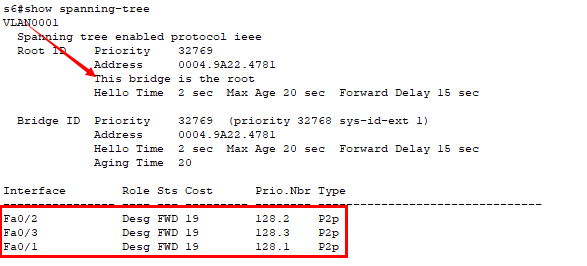

S6:

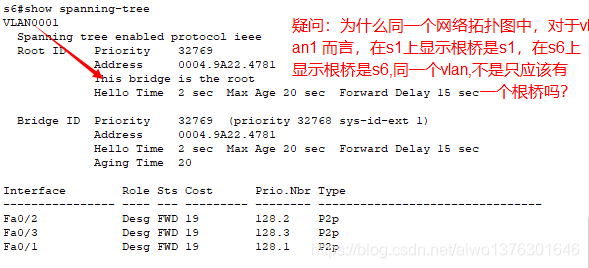

疑问解答：

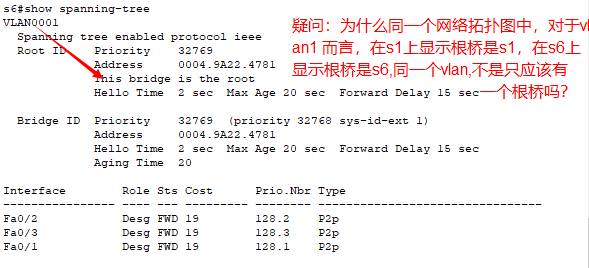

       S1和S6隔着路由器，已经不是一个VLAN了，同一个VLAN的话，要不就线路上都是一个VLAN，要不就是有TRUNK连接，如果被三层以上设备隔离了，就是不同VLAN了，虽然你在自己交换机上是这样叫的，实则不是一个VLAN，因为IP段已经不同了

完成第4步之后，即配置完成

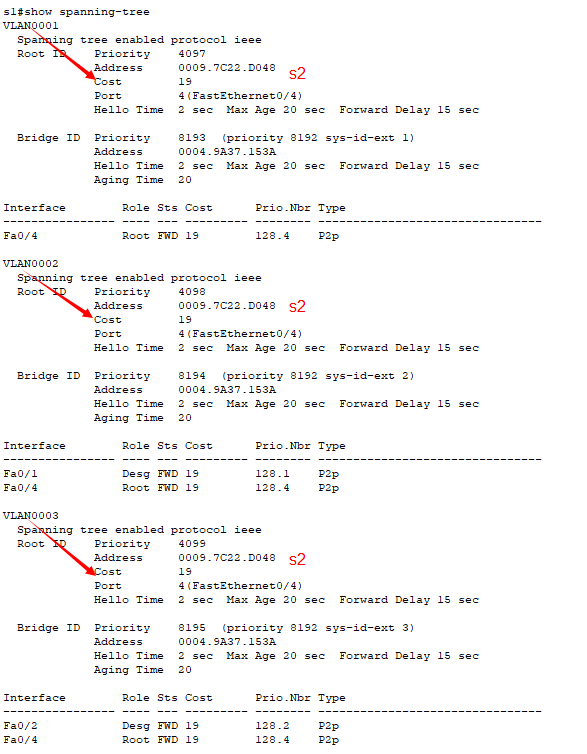

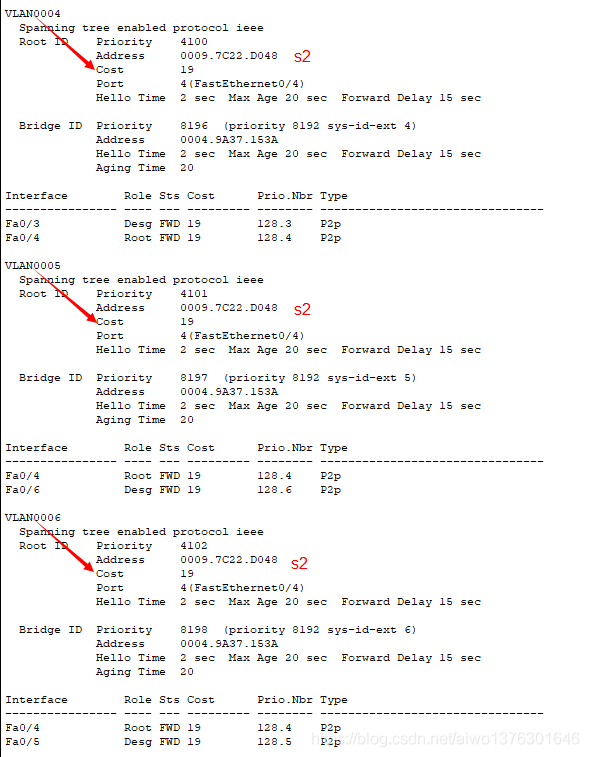

S1:spanning-tree vlan 1-6 priority 8192

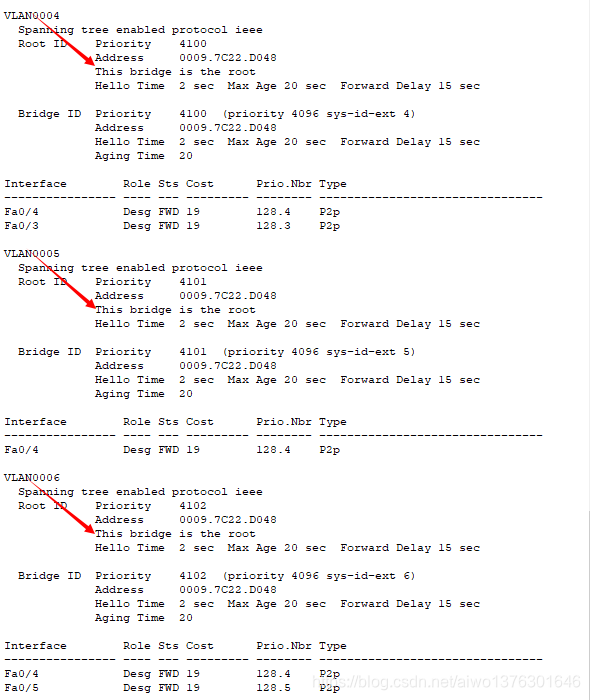

S2:spanning-tree vlan 1-6 priority 4096之后

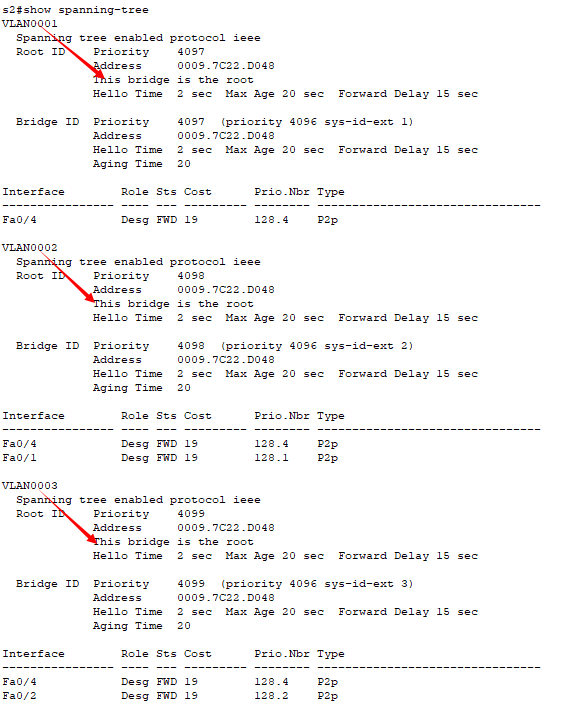

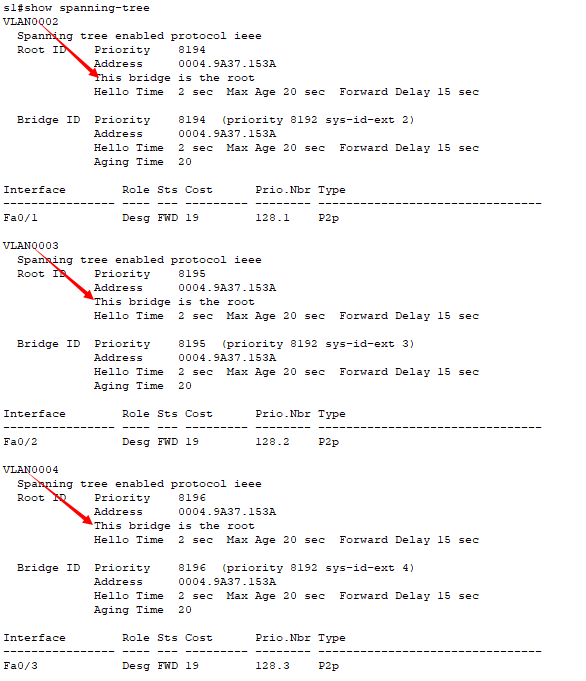

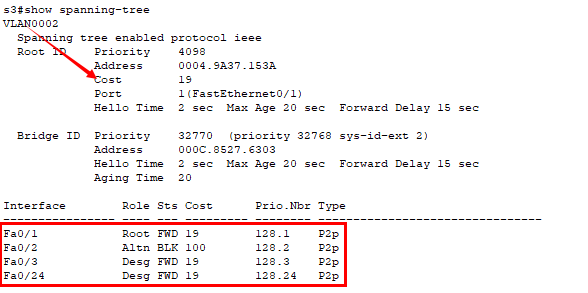

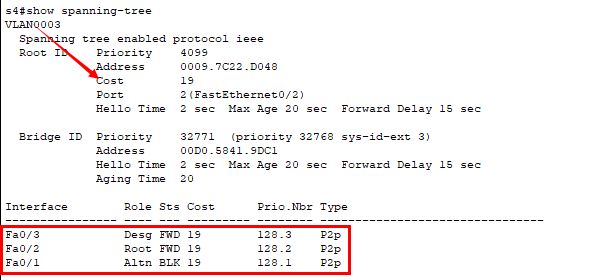

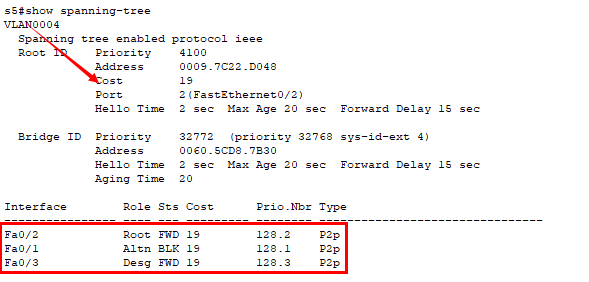

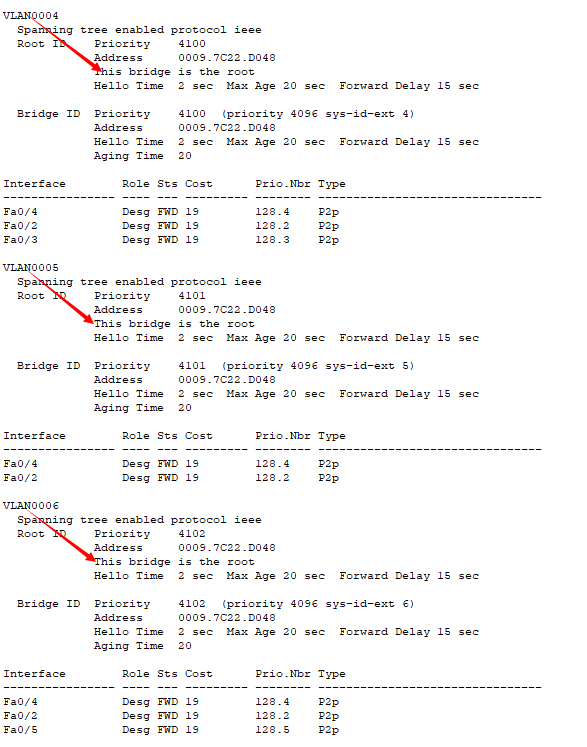

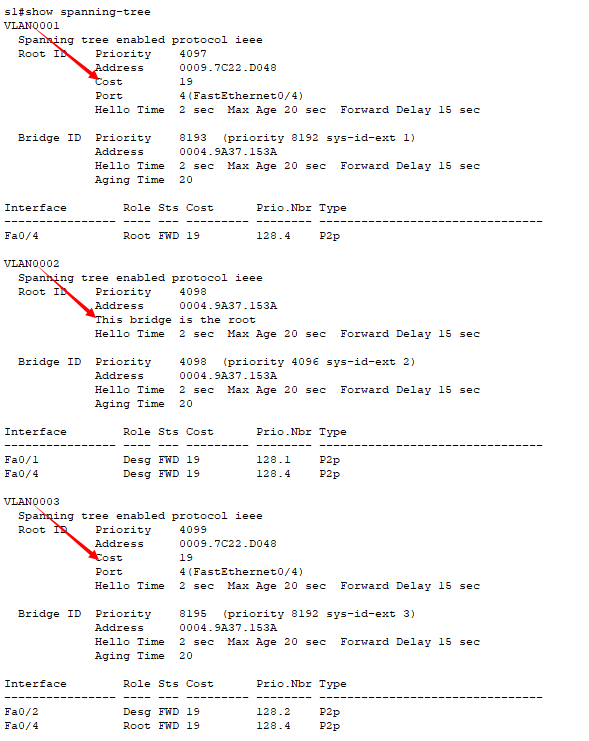

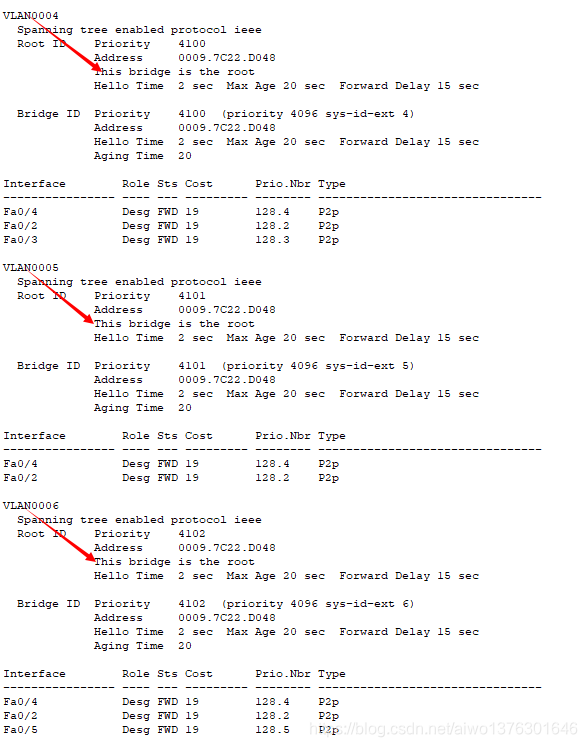

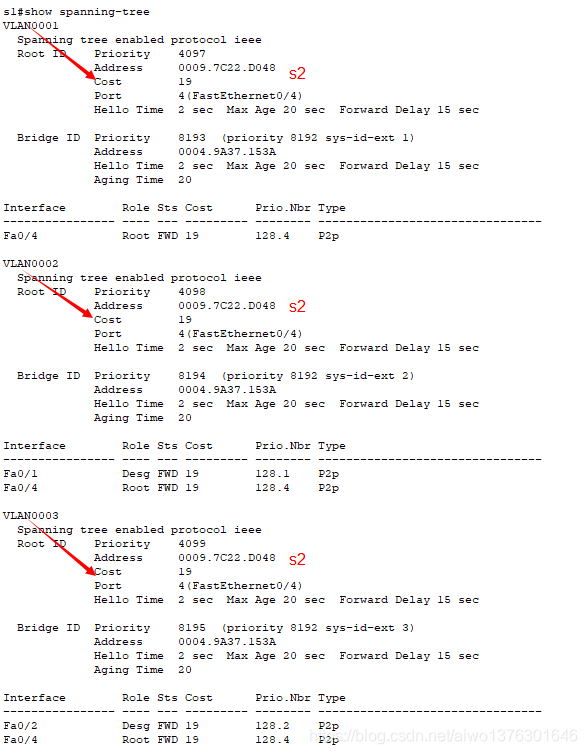

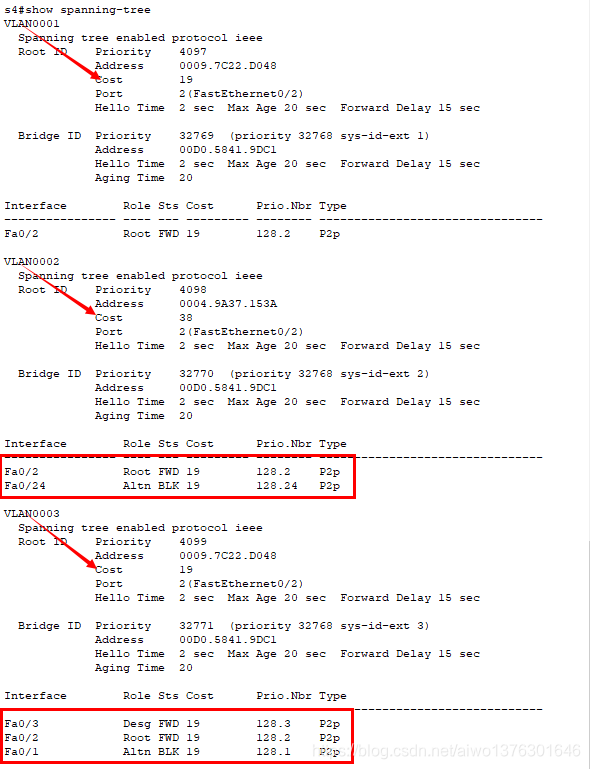

S1:

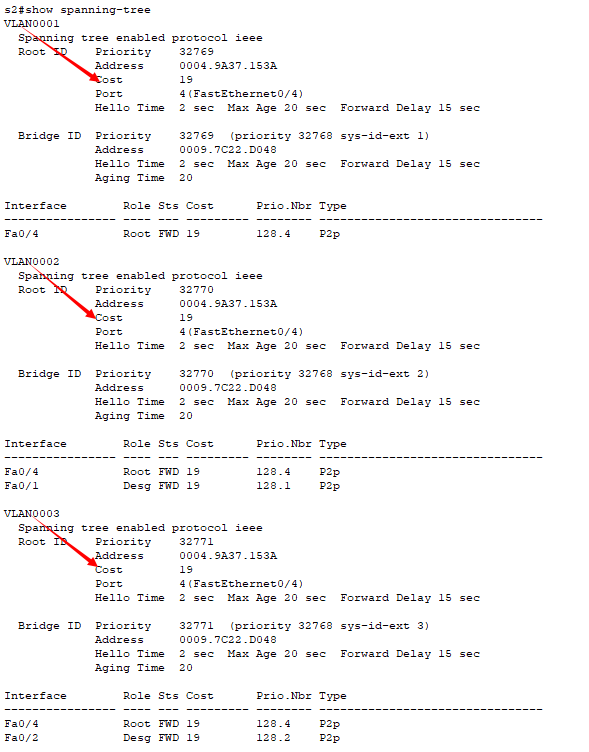

S2:

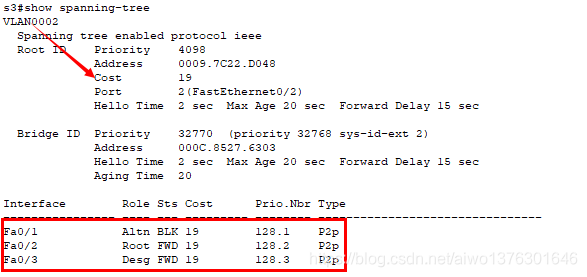

S3:

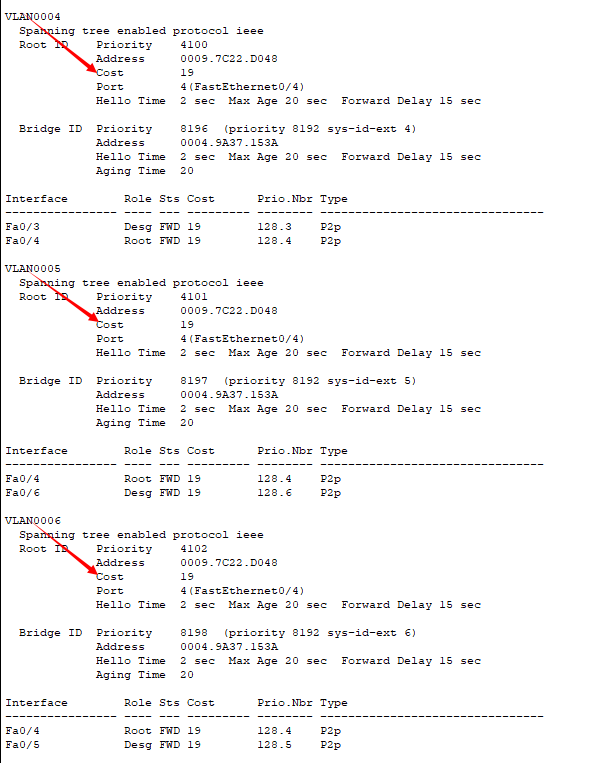

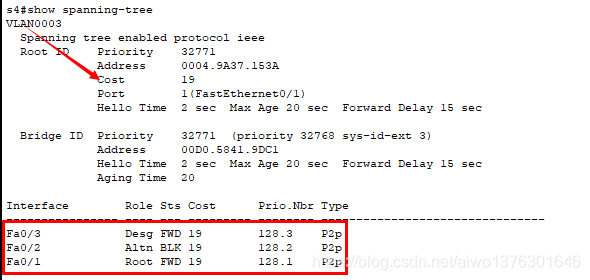

S4:

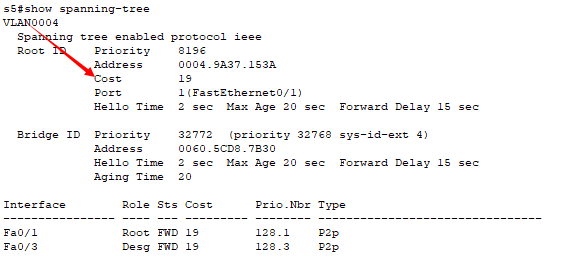

S5:

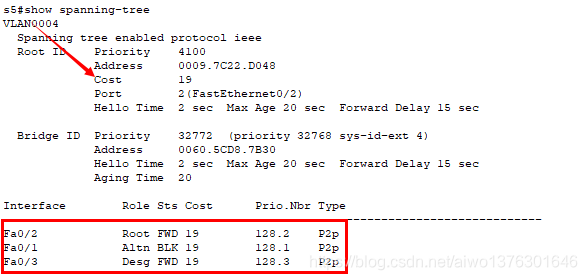

S6:

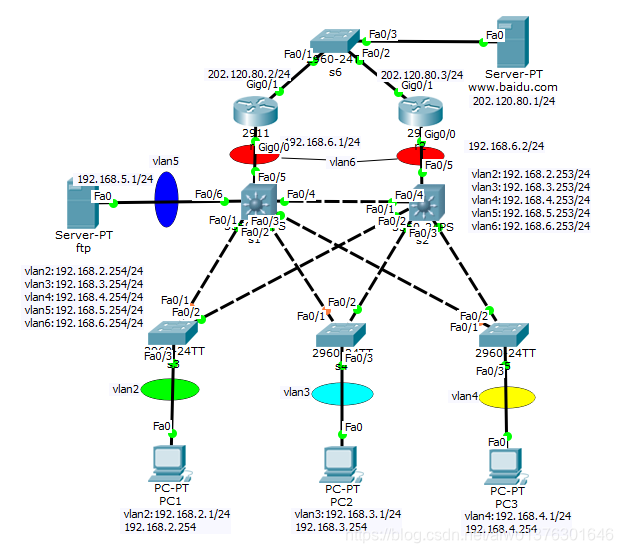

6:把交换机S2关电，查看此时哪个交换机为根交换机，三个计算机分别走哪些交换机线路到达FTP服务器的；

Int range f0/1-5

Shutdown

之后：

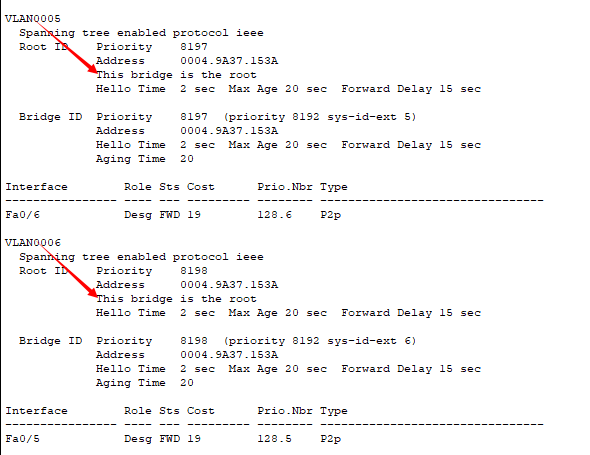

S1:

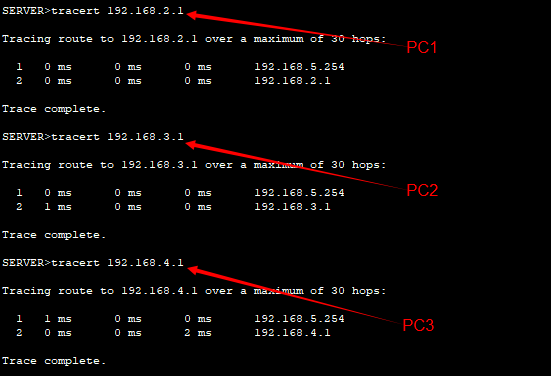

ftp:

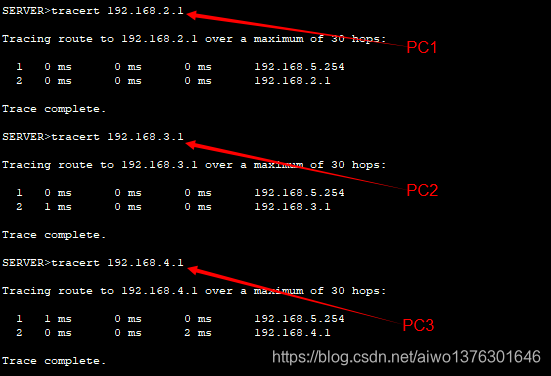

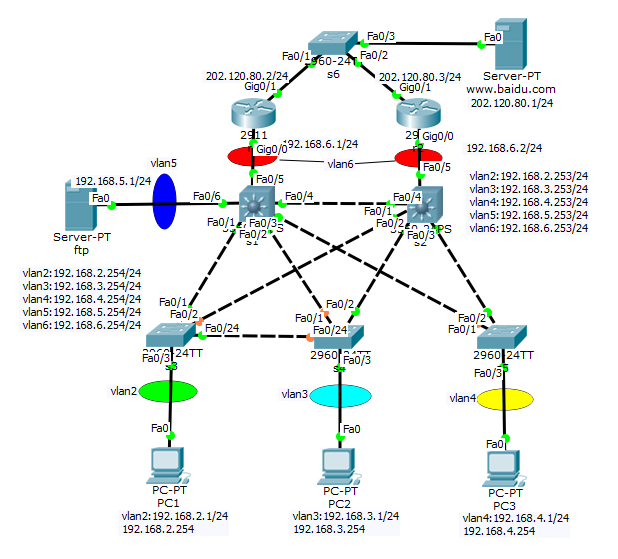

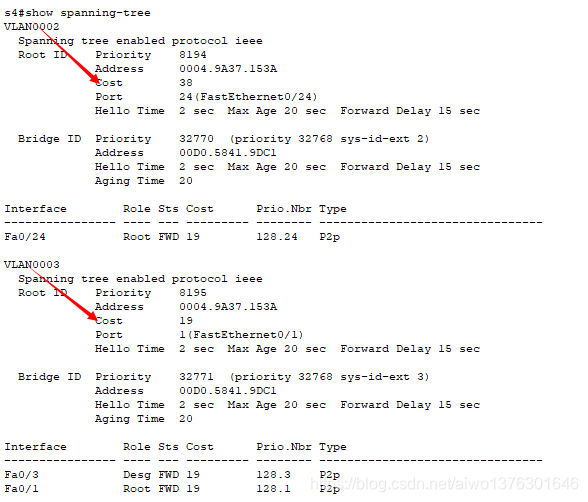

7:把交换机S2关电，在交换机S3和S4之间的F0/24相连接；把S3和S2之间的线路带宽设置为10Mbps,看看此时PC1走哪些交换机线路到达FTP服务器的；

S3修改链路带宽：

Int f0/2

speed 10

S3:

Int f0/24

Switchport access vlan 2

S4:

Vlan 2

Exit

Int f0/24

Switchport access vlan 2

Int f0/2

Switchport mode trunk

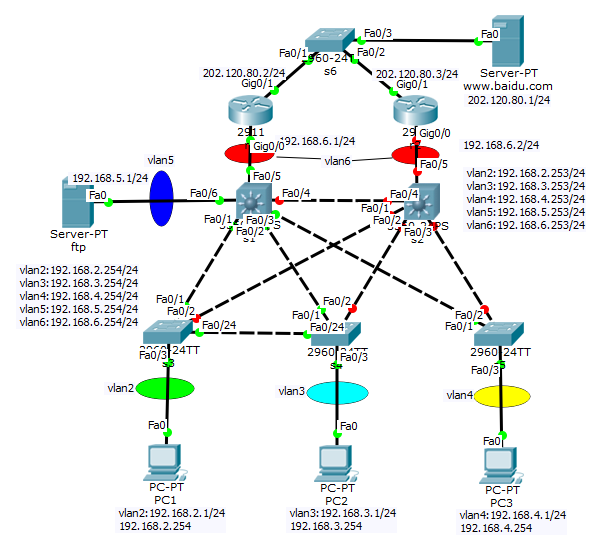

之后：

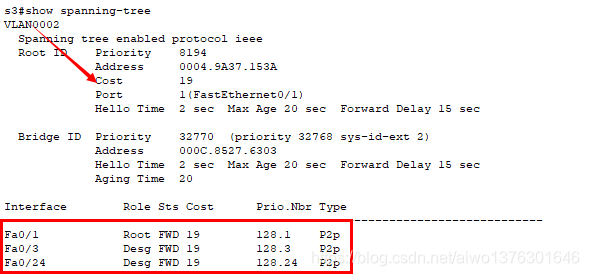

S1:

S3:

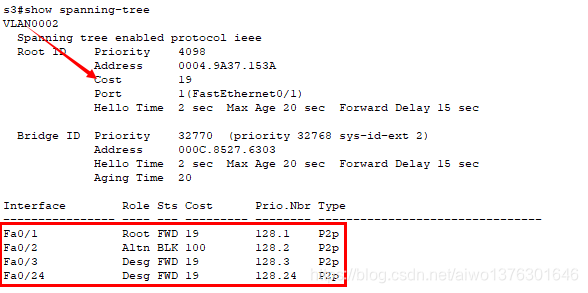

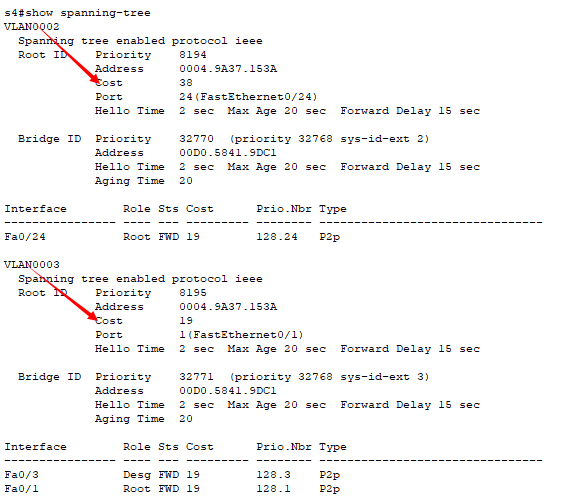

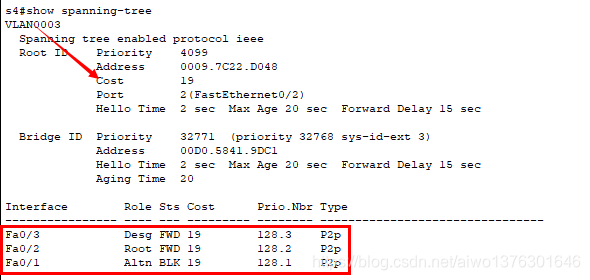

S4:

S5:

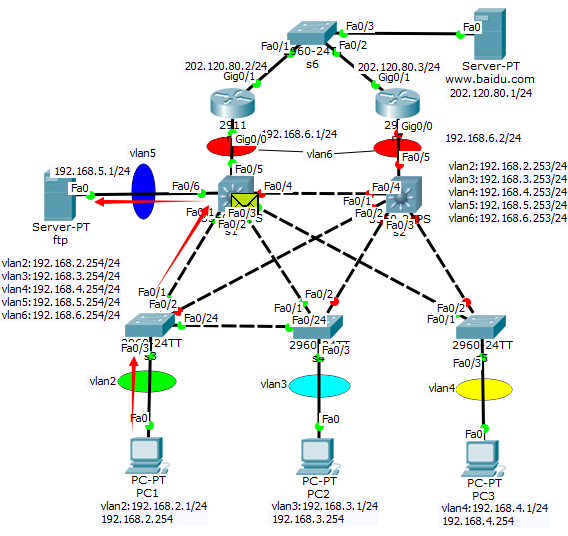

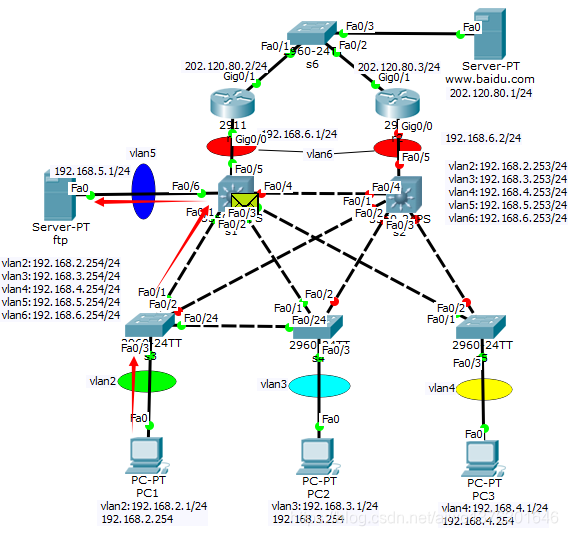

PC1->ftp:

8:把交换机S2恢复供电，在S1的VLAN 2上设置优先级为4096, 在S2的 VLAN 2上设置优先级为8192; 在S1的VLAN 3上设置优先级为8192, 在S2的 VLAN 3上设置优先级为4096;查看此时VLAN 2和VLAN 3的根交换机分别是哪一台

S2:

int range f0/1-5

no shutdown

S1:

spanning-tree vlan 2 priority 4096

spanning-tree vlan 3 priority 8192

S2:

spanning-tree vlan 2 priority 8192

spanning-tree vlan 3 priority 4096

配置之后：

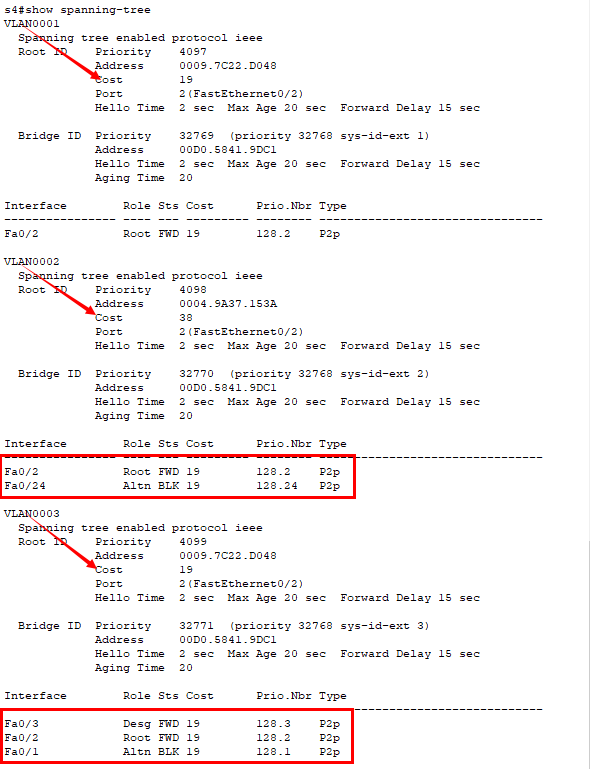

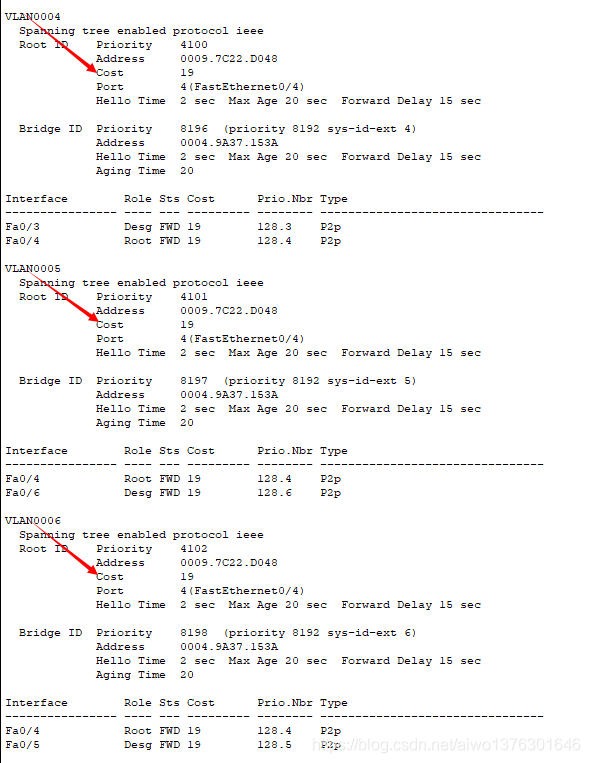

S1:

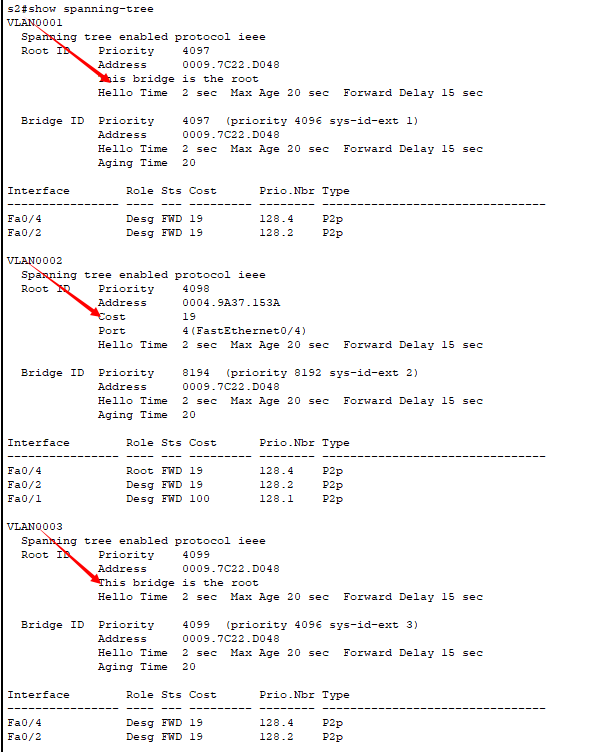

S2:

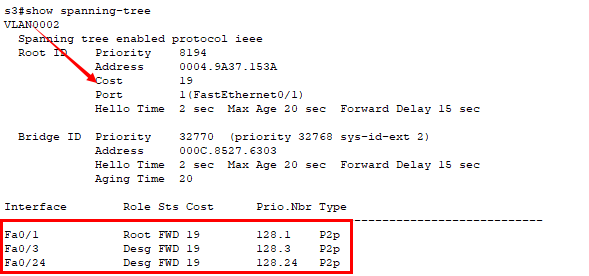

S3:
