以89C51单片机为例，在protues画出的最小单片机系统。

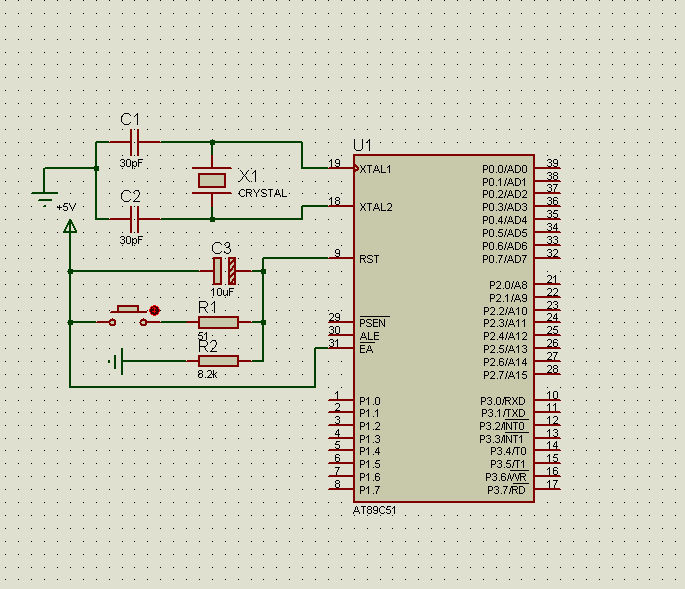

仿真图如下：

单片机最小系统就是使单片机工作的最少的器件构成的系统。最小单片机系统主要包括时钟电路、复位电路、31脚EA接Vcc。

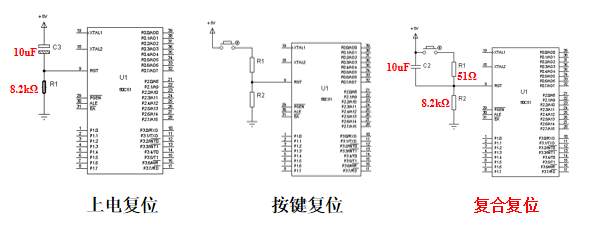

最左上角的是时钟电路，给单片机提供时钟信号。复位电路的作用是单片机恢复到最初的状态，主要有上电复位、按键复位及复合复位（上电复位和按键复位两者结合）。

31号脚接VCC,这是因为当31号引脚EA引脚接高电平时，4 KB以内的地址在片内ROM，大于4KB的地址在片外ROM中，两者共同构成64KB空间，而一般情况下，我们是片内和片外ROM都会使用。
