第一次使用S32K，记录一下一些开发过程。目标板是官方的S32K144开发板，当然其它的NXP芯片也是类似的。

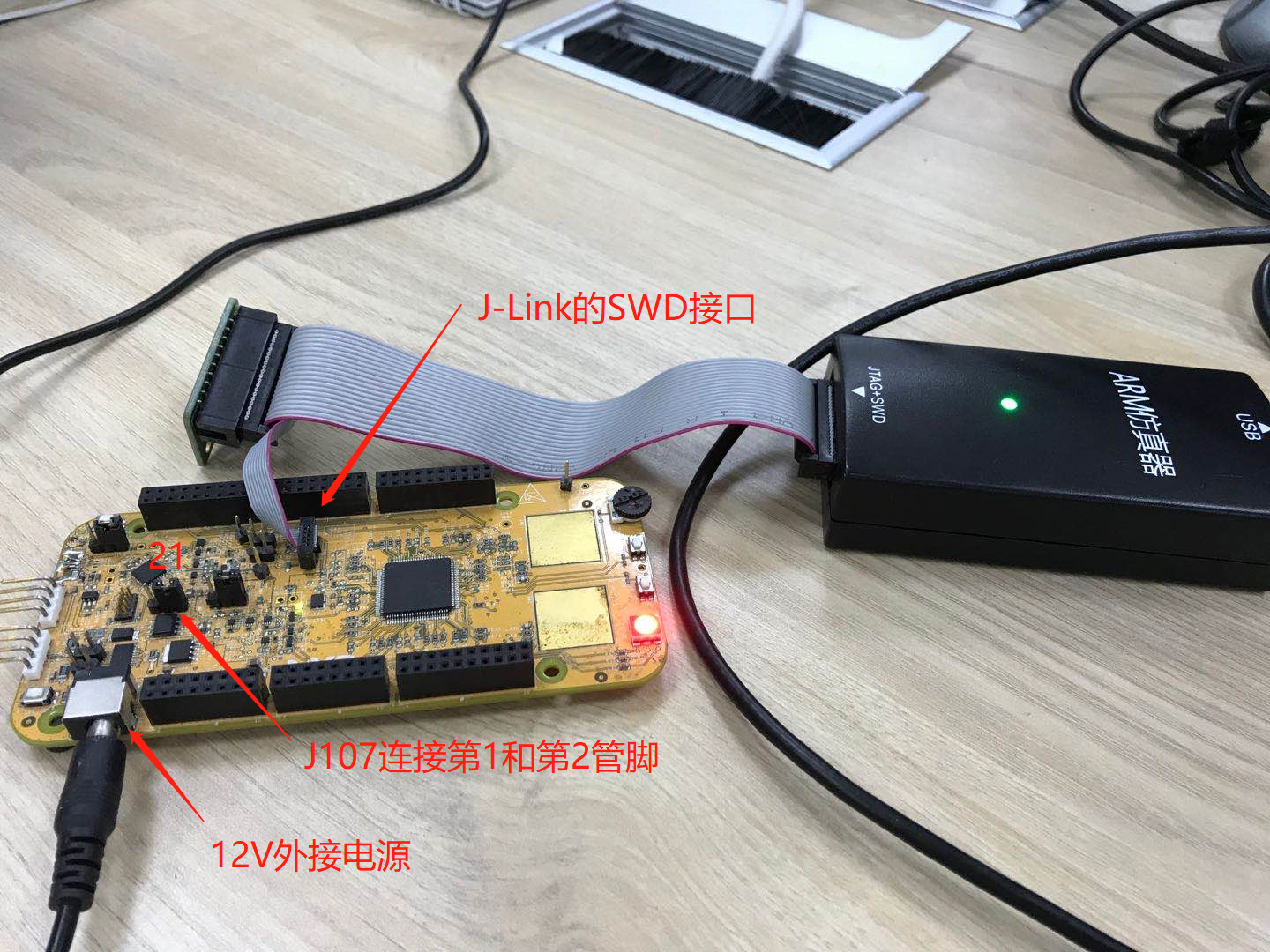

连接硬件

在S32DS中使用J-Link调试S32K144开发板大橙员-

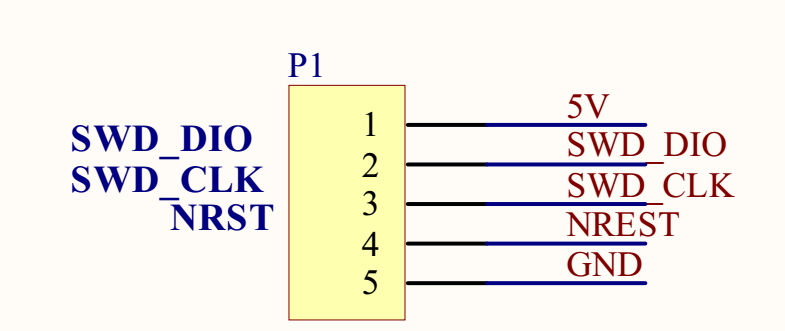

有同学也问到 SWD 的硬件接口是怎么样的，这里也顺便贴一下图，或是直接参看官方开发板的原理图：

说明： SWD 接口一般要5个管脚： VDD, SWD_DIO, SWD_CLK, RESET, GND

新建工程

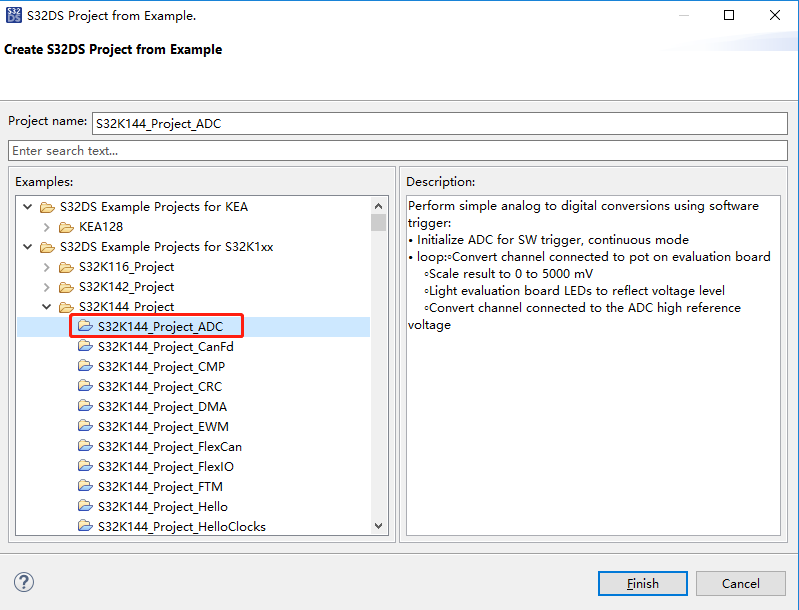

以自带例程“S32K144_Project_ADC”为例
在S32DS中使用J-Link调试S32K144开发板大橙员-

选择 Debug Configurations

在S32DS中使用J-Link调试S32K144开发板大橙员-

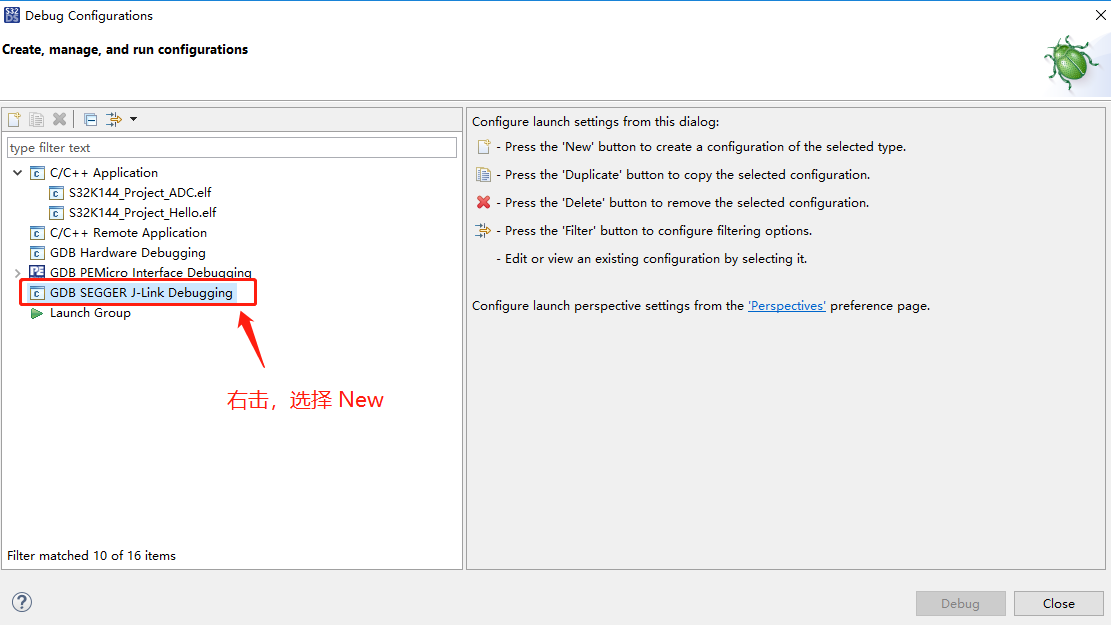

右击GDB SEGGER J-Link Debugging选项，选择 New

在S32DS中使用J-Link调试S32K144开发板大橙员-

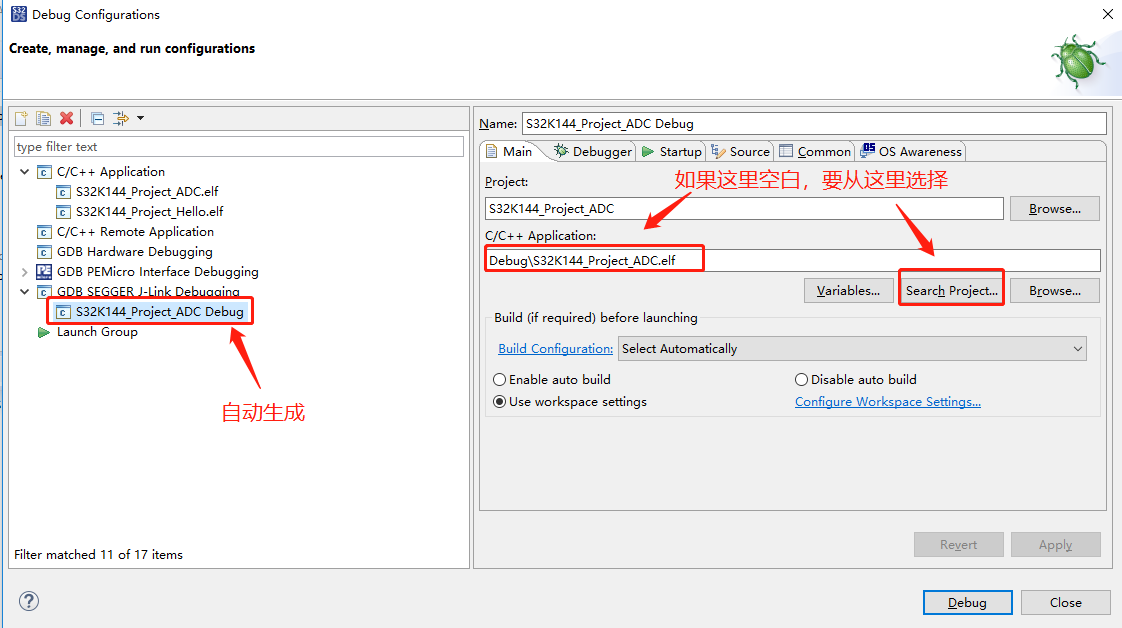

配置项目信息

注：这里罗列一关键点，其它使用默认配置

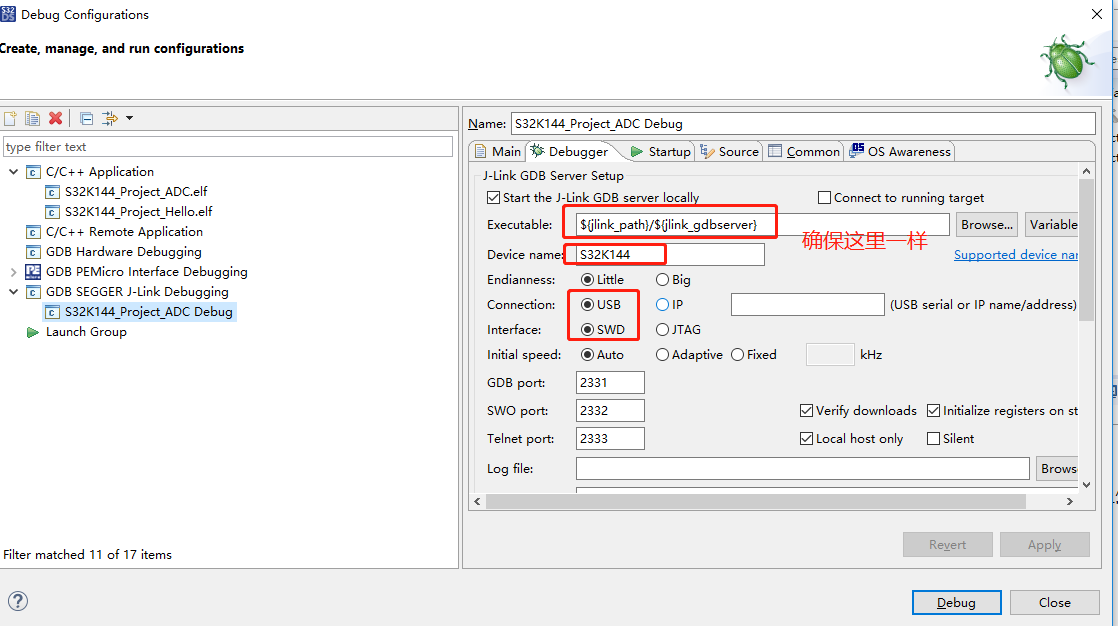

${jlink_path}/${jlink_gdbserver}

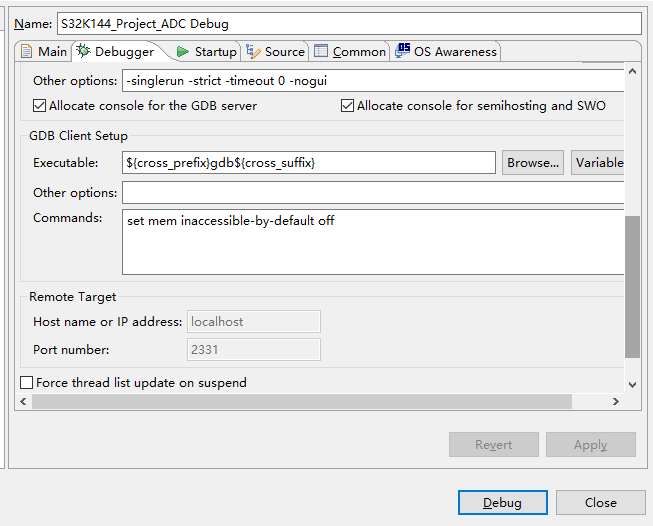

${cross_prefix}gdb${cross_suffix}

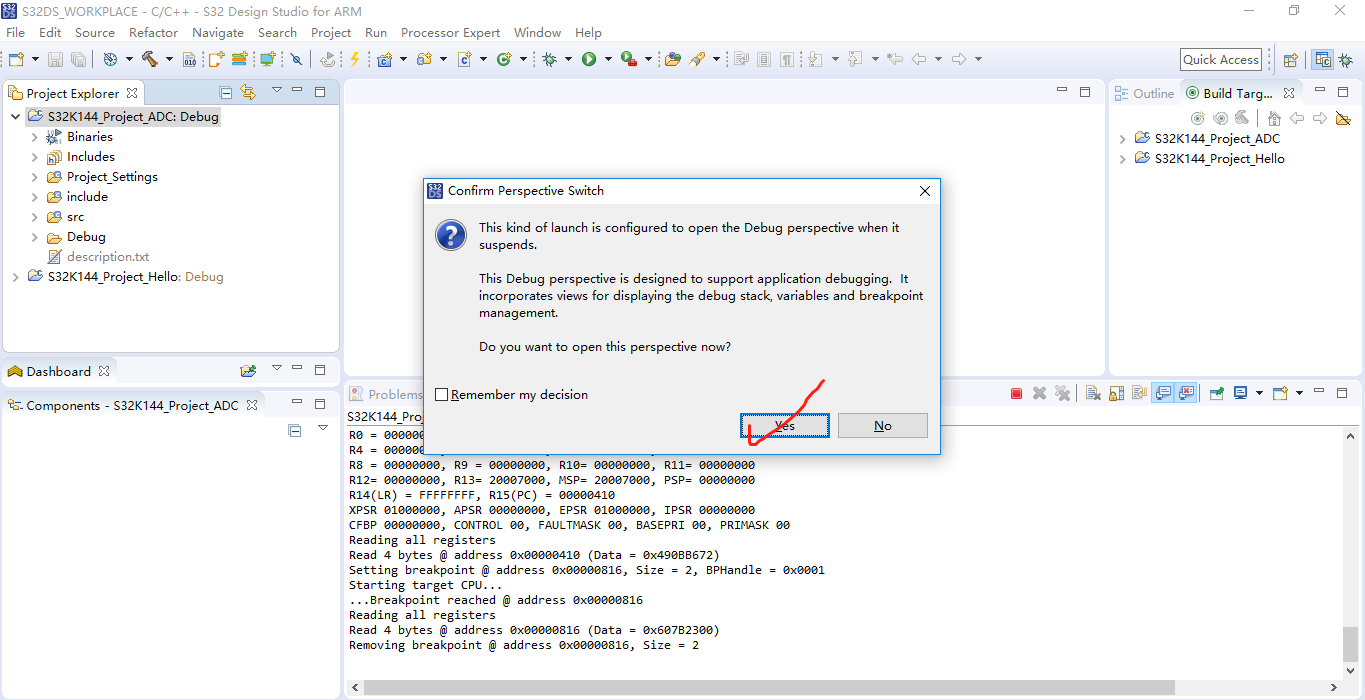

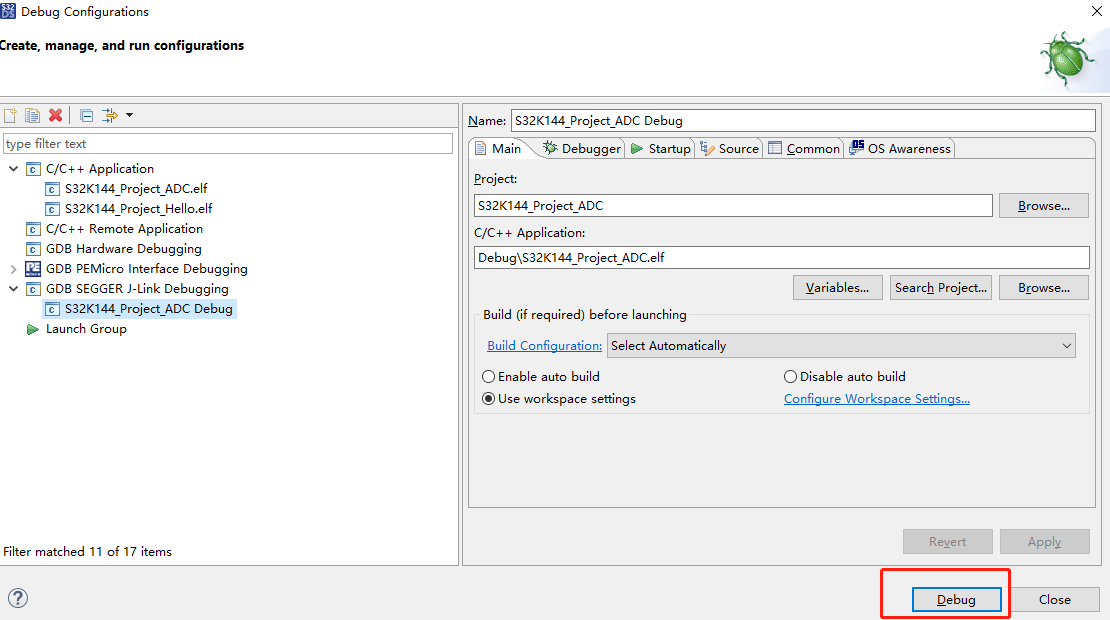

配置完成后，最后点击 Debug ，进行入调试界面

在S32DS中使用J-Link调试S32K144开发板大橙员-

在S32DS中使用J-Link调试S32K144开发板大橙员-

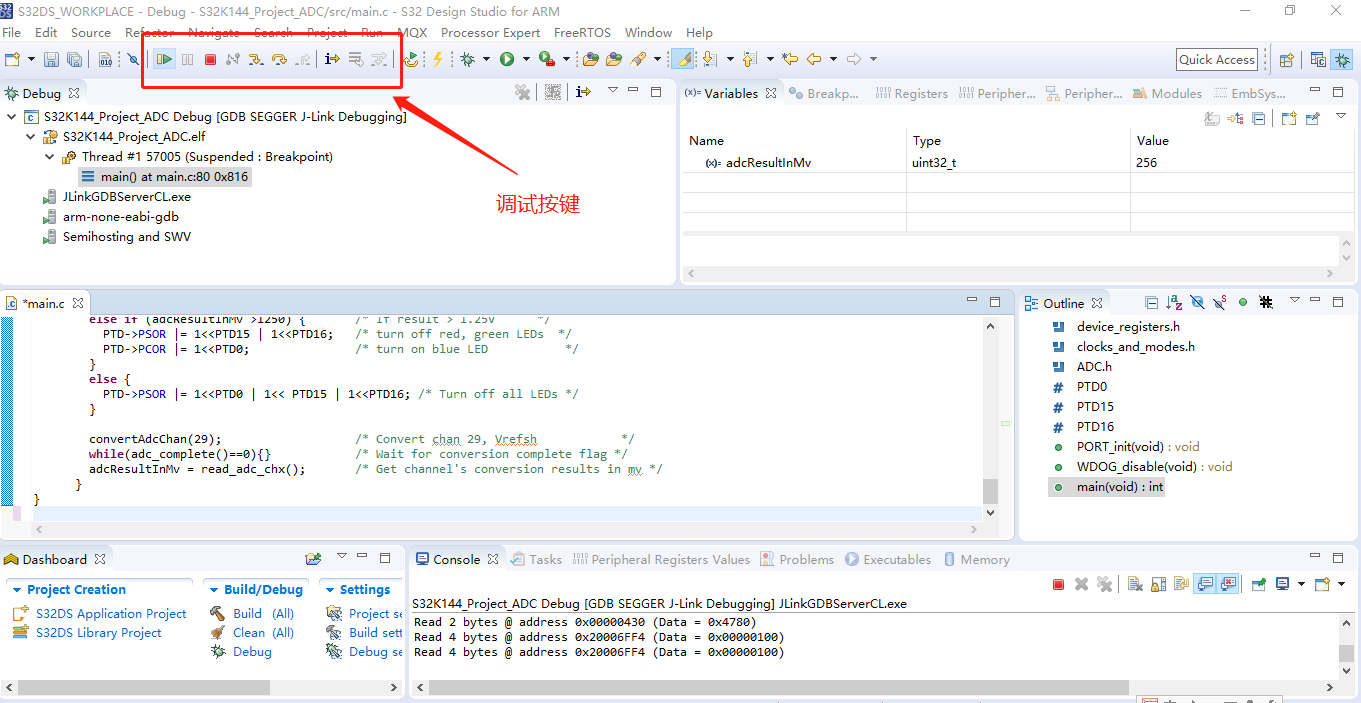

点击上面的绿色三角按键，便会看到开发板的RGB会亮起来（红色）；如果你调节电位器，这个LED的颜色也会发生变化。

本文完
