UGUI CanvasUpdateSystem源码分析
UGUI源码分析：LayoutSystem布局系统

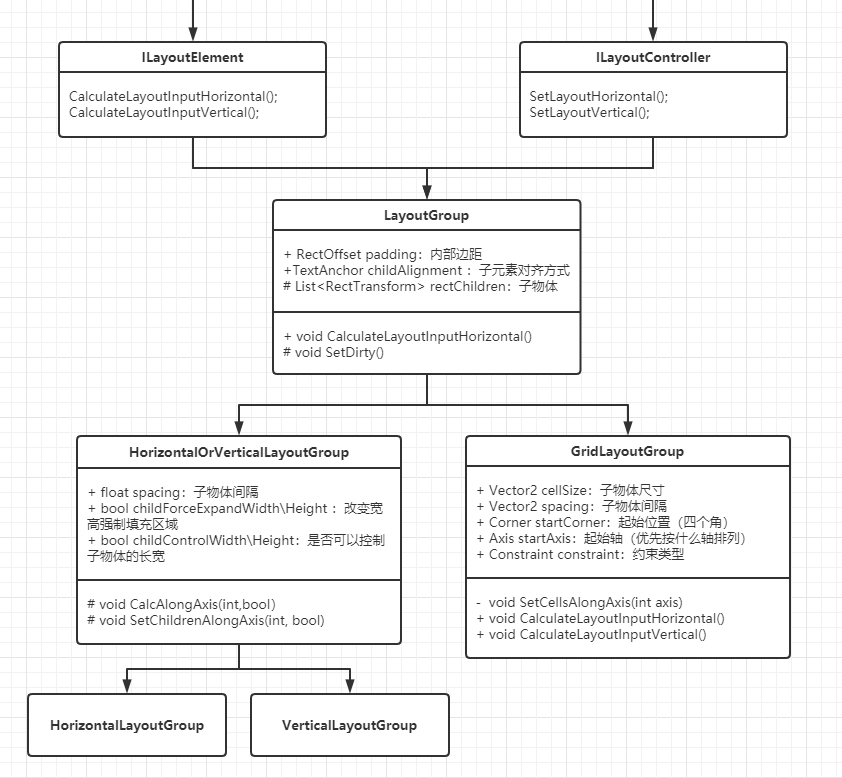

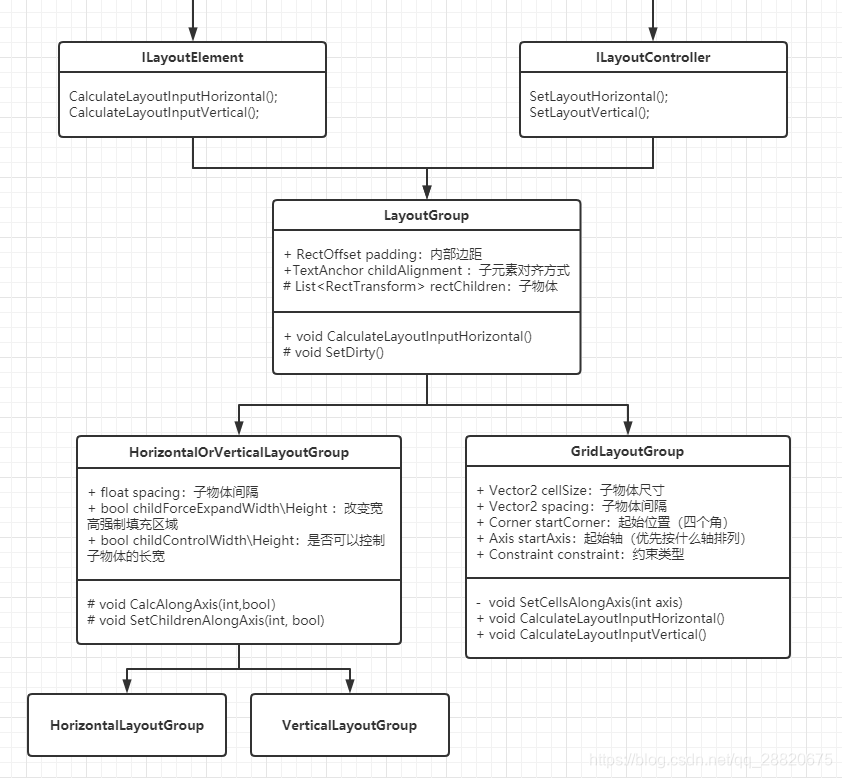

UML图一览

LayoutGroup

BaseClass: UIBehaviour

Interface: ILayoutElement, ILayoutGroup

Intro:布局系统的实施组件的基类

虽然UGUI组件中有一些组件都继承了ILayoutElement接口，但并不会涉及对接口方法的实现。这是因为这些组件主要是布局操作的接收方，只需要通过该接口被布局实施方所发现即可。

LayoutGroup，是布局组件的基类（GridLayoutGroup、HorizontalOrVerticalLayoutGroup）。本文主要针对纵横布局组件（HorizontalLayoutGroup、VerticalLayoutGroup）进行分析。

属性介绍

• Padding：内部边距，调整实际用于布局区域的大小
• Spacing ：子物体直接的间隔
• Child Alignment ：子物体对齐方式
• Child Controls Size ：组件控制子物体尺寸开关，开启时组件可以更改物体尺寸。
• Child Force Expand ：组件控制子物体填充区域开关，若可以修改尺寸则会改变子物体尺寸填充区域，若不可以修改尺寸，则根据区域大小均衡分布子物体。

布局过程

接下来，作者以HorizontalLayoutGroup为例，逐步进行布局实现的分析。

延续LayoutRebuilder的Rebuild方法（详情：UGUI源码分析：LayoutSystem布局系统），首先被执行的是ILayoutElement的CalculateLayoutInputHorizontal方法。该方法将收集其子节点下所有没有被标记ignoreLayout的物体（m_RectChildren）。

// HorizontalLayoutGroup public override void CalculateLayoutInputHorizontal() {     //  基类（LayoutGroup）方法     base.CalculateLayoutInputHorizontal();     CalcAlongAxis(0, false); }

//LayoutGroup  public virtual void CalculateLayoutInputHorizontal() {     //清空list，准备收集子节点下没有被ignoreLayout的物体     m_RectChildren.Clear();     var toIgnoreList = ListPool<Component>.Get();     for (int i = 0; i < rectTransform.childCount; i++)     {         var rect = rectTransform.GetChild(i) as RectTransform;         if (rect == null || !rect.gameObject.activeInHierarchy)             continue;         rect.GetComponents(typeof(ILayoutIgnorer), toIgnoreList);         if (toIgnoreList.Count == 0)         {             m_RectChildren.Add(rect);             continue;         }         for (int j = 0; j < toIgnoreList.Count; j++)         {             var ignorer = (ILayoutIgnorer)toIgnoreList[j];             if (!ignorer.ignoreLayout)             {                 m_RectChildren.Add(rect);                 break;             }         }     }     ListPool<Component>.Release(toIgnoreList);     m_Tracker.Clear(); }

CalcAlongAxis 主要是做LayoutGroup的一些初始化参数的计算。

//LayoutGroup  protected void CalcAlongAxis(int axis, bool isVertical) {     float combinedPadding = (axis == 0 ? padding.horizontal : padding.vertical);     bool controlSize = (axis == 0 ? m_ChildControlWidth : m_ChildControlHeight);     bool childForceExpandSize = (axis == 0 ? childForceExpandWidth : childForceExpandHeight);     float totalMin = combinedPadding;     float totalPreferred = combinedPadding;     float totalFlexible = 0;     bool alongOtherAxis = (isVertical ^ (axis == 1));     for (int i = 0; i < rectChildren.Count; i++)     {         RectTransform child = rectChildren[i];         float min, preferred, flexible;         GetChildSizes(child, axis, controlSize, childForceExpandSize, out min, out preferred, out flexible);         if (alongOtherAxis)         {             //另一条轴的情况简单处理，取其中最大的子物体的值即可             totalMin = Mathf.Max(min + combinedPadding, totalMin);             totalPreferred = Mathf.Max(preferred + combinedPadding, totalPreferred);             totalFlexible = Mathf.Max(flexible, totalFlexible);         }         else         {             //目标轴处理，数值为子物体数值的累加             totalMin += min + spacing;             totalPreferred += preferred + spacing; //包括间隔              // Increment flexible size with element's flexible size.             totalFlexible += flexible;         }          //去掉多余的一次间隔     if (!alongOtherAxis && rectChildren.Count > 0)     {         totalMin -= spacing;         totalPreferred -= spacing;     }     totalPreferred = Mathf.Max(totalMin, totalPreferred);     //根据轴设置 m_TotalXXX值     SetLayoutInputForAxis(totalMin, totalPreferred, totalFlexible, axis); }

STEP2:接着会执行ILayoutController的SetLayoutHorizontal方法。这在GridLayoutGroup、HorizontalLayoutGroup、VerticalLayoutGroup中有不同的处理。

//HorizontalLayoutGroup public override void SetLayoutHorizontal() {     //根据轴设置子物体的布局     SetChildrenAlongAxis(0, false); }

LayoutGroup组件如何调整子物体的位置与大小一句话概括：利用了Unity RectTransform中的一个方法

SetInsetAndSizeFromParentEdge(RectTransform.Edge edge, float inset, float size);

布局物体的方法主要是在 选择出目标边（Edge）,计算出距离（inset）,计算出子物体的大小（size）。

//LayoutGroup  protected void SetChildrenAlongAxis(int axis, bool isVertical) {     //获取跟坐标轴有关的设置     float size = rectTransform.rect.size[axis];     bool controlSize = (axis == 0 ? m_ChildControlWidth : m_ChildControlHeight);     bool childForceExpandSize = (axis == 0 ? childForceExpandWidth : childForceExpandHeight);     float alignmentOnAxis = GetAlignmentOnAxis(axis);      bool alongOtherAxis = (isVertical ^ (axis == 1)); // 当二者不同时为true  例(水平 y轴,垂直 x轴)     if (alongOtherAxis)     {         //在水平或垂直布局中,另外一条轴的布局操作相对简单一些         //实际尺寸，根据padding计算         float innerSize = size - (axis == 0 ? padding.horizontal : padding.vertical);         for (int i = 0; i < rectChildren.Count; i++)         {             RectTransform child = rectChildren[i];             float min, preferred, flexible;             //获取子物体的尺寸,最小、合适、灵活尺寸             GetChildSizes(child, axis, controlSize, childForceExpandSize, out min, out preferred, out flexible);             //若强制填充，则会以该部件组件的尺寸来决定，反之则以子物体的最佳尺寸             float requiredSpace = Mathf.Clamp(innerSize, min, flexible > 0 ? size : preferred);             //计算距离边的距离             float startOffset = GetStartOffset(axis, requiredSpace);             if (controlSize)             {                 // 根据轴选取矩形的边，以及距离、尺寸，设置子物体的位置（API:SetInsetAndSizeFromParentEdge）                 SetChildAlongAxis(child, axis, startOffset, requiredSpace);             }             else             {                 float offsetInCell = (requiredSpace - child.sizeDelta[axis]) * alignmentOnAxis;                 SetChildAlongAxis(child, axis, startOffset + offsetInCell);             }         }     }     else     {         //起始位置:对于边的距离         float pos = (axis == 0 ? padding.left : padding.top);         if (GetTotalFlexibleSize(axis) == 0 && GetTotalPreferredSize(axis) < size)             pos = GetStartOffset(axis, GetTotalPreferredSize(axis) - (axis == 0 ? padding.horizontal : padding.vertical));         //差值         float minMaxLerp = 0;         if (GetTotalMinSize(axis) != GetTotalPreferredSize(axis))             minMaxLerp = Mathf.Clamp01((size - GetTotalMinSize(axis)) / (GetTotalPreferredSize(axis) - GetTotalMinSize(axis)));          float itemFlexibleMultiplier = 0;         if (size > GetTotalPreferredSize(axis))         {             if (GetTotalFlexibleSize(axis) > 0)                 itemFlexibleMultiplier = (size - GetTotalPreferredSize(axis)) / GetTotalFlexibleSize(axis);         }          for (int i = 0; i < rectChildren.Count; i++)         {             RectTransform child = rectChildren[i];             float min, preferred, flexible;             GetChildSizes(child, axis, controlSize, childForceExpandSize, out min, out preferred, out flexible);              float childSize = Mathf.Lerp(min, preferred, minMaxLerp);             childSize += flexible * itemFlexibleMultiplier;             if (controlSize)             {                 // 根据轴选取矩形的边，以及距离、尺寸，设置子物体的位置（API:SetInsetAndSizeFromParentEdge）                 SetChildAlongAxis(child, axis, pos, childSize);             }             else             {                 float offsetInCell = (childSize - child.sizeDelta[axis]) * alignmentOnAxis;                 SetChildAlongAxis(child, axis, pos + offsetInCell);             }             //更新距离，累计子物体尺寸与间隔             pos += childSize + spacing;         }     } }

到此，纵横布局组件的布局分析就完毕啦，下篇文章作者会对GridLayoutGroup（网格布局组件）以及ILayoutController另一个衍生ContentSizeFitter（尺寸调节组件）进行详细分析。

.
.
.
.
.

嗨，我是作者Vin129，逐儿时之梦正在游戏制作的技术海洋中漂泊。知道的越多，不知道的也越多。希望我的文章对你有所帮助：）
