一、首先INCA软件是当前主流标定开发软件之一，尤其在动力系统控制器的标定中应用非常广泛；ProF编程脚本是INCA软件提供各种实用功能之一，使用者可根据需求编写ProF脚本对ECU闪存编程等各种自定义操作。

二、然而ProF脚本语言在ETAS的官网或其他网络上并没有专门的使用教程，通常只有ETAS技术支持人员提供的ProF Documentation文档，然而该文档仅涉及ProF语言的函数的使用说明，没有从全局的框架上介绍ProF脚本的层次结构。

三、本人编写整理了ProF脚本语言编写教程，尽自己的绵薄之力与各位共享（若有错误敬请指正）

1、ProF脚本（安装包）架构

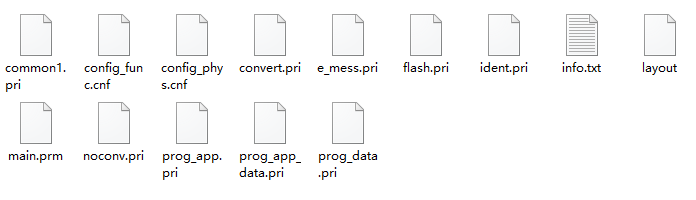

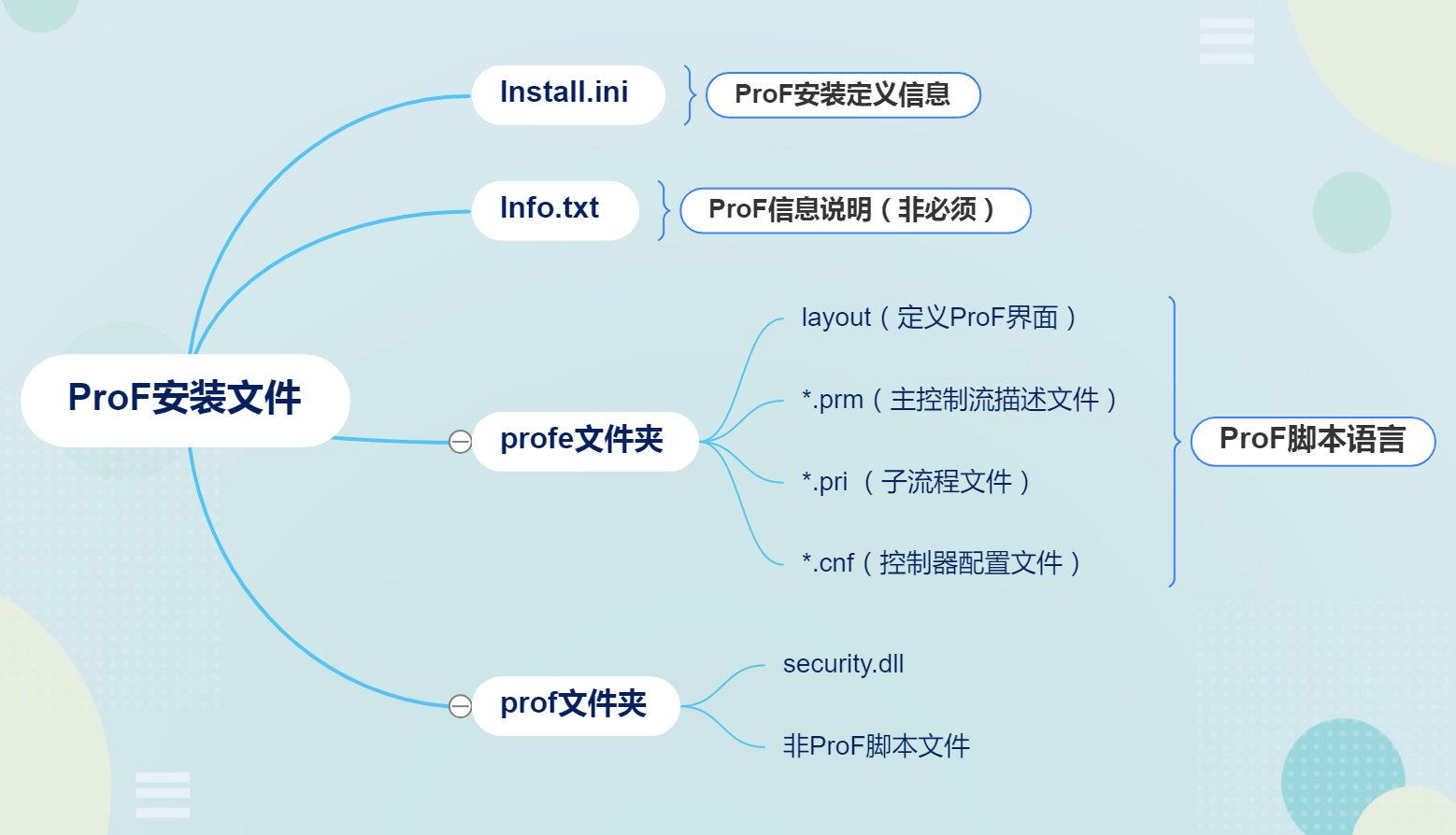

ProF安装包结构

profe文件夹

prof文件夹

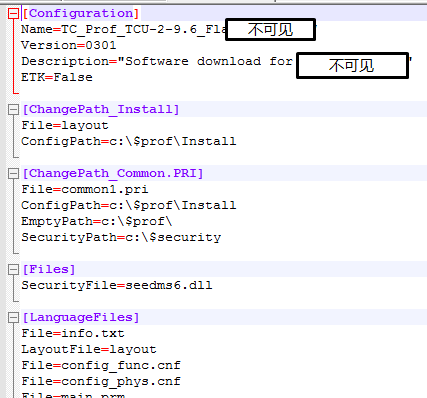

2、install.ini文件说明，  install文件是标准的INI文件格式，定义了ProF安装包的信息（包括ProF名称、版本、文件集内容等）

2.1 [Configuration]  ProF配置信息定义

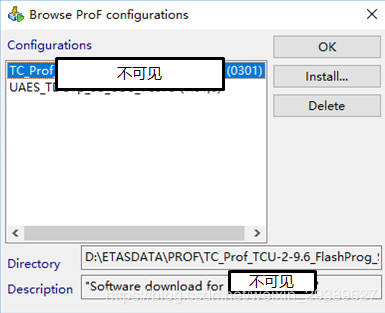

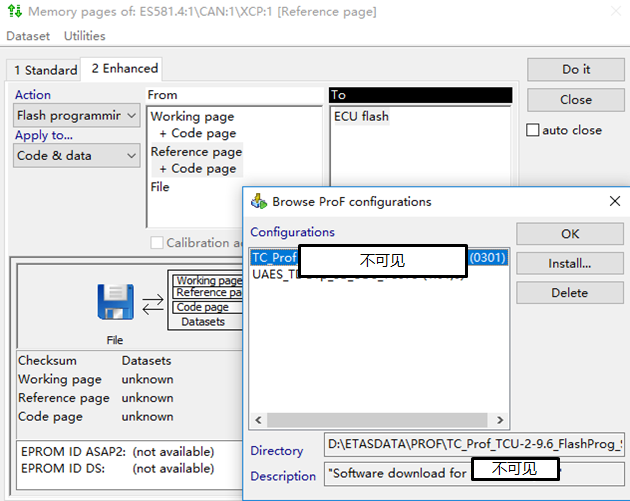

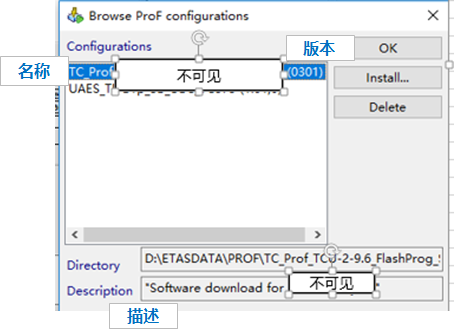

 [Configuration] Name=TC_Prof_XXX Version=0301 Description="Software download for XXX Project."

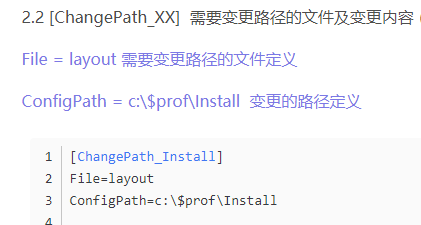

2.2 [ChangePath_XX]  需要变更路径的文件及变更内容（后面章节将说明该属性的作用）

File = layout 需要变更路径的文件定义

ConfigPath = c:$profInstall  变更的路径定义

 [ChangePath_Install] File=layout ConfigPath=c:$profInstall  [ChangePath_Common.PRI] File=common1.pri ConfigPath=c:$profInstall EmptyPath=c:$prof SecurityPath=c:$security

2.3  [Files] prof文件夹内的文件定义

 [Files] SecurityFile=seedms6.dll

2.4 [LanguageFiles] profe文件夹内的文件定义

 [LanguageFiles] File=info.txt LayoutFile=layout File=config_func.cnf File=config_phys.cnf File=main.prm File=common1.pri ...

3、*.cnf文件 定义了ProF脚本操作对象控制器协议的基础信息，它的格式在ProF Documentation文档中有严格的定义。主要包括通信速率、控制器ID、Memory_layout,Checksum计算方式等信息

举例：

 ***************************************************************************** ***** Configuration Software download for xxx access   ***** ***************************************************************************** ; ECU_ADDR:,             0x7C;                         ; address of ECU PROJECT_NAME:,         Software download for xxx PROG_ST_ADDR:,         0xF1;                         ; address of tester on K-Line ; PENDING_TIMEOUT:,      5000;              ; timeout value for 'pending response' ; ;                                         ; V_Prog = (Vpp * MAX) / 4096 ;                      0 Volt   5 Volt   12 Volt  16 Volt  frei SSC_UPROG_VALUES:,     0x0000,  0x02bc,  0x0690,  0x08c0,  0x0000; ; ;                                         ; timing parameter for stimulation ;                      Index  p1Max   p2Min   p2Max   p3Min   p3Max   p4Min ; ;KWP2000_TP:,           1,     0x0014, 0x0000, 0x0032, 0x0037, 0x1388, 0x0000; ;                                           ; timing parameter for maximum speed ; ; ;                                         ; parameter for key71 stimulation ;                      baud  w1    w2    w3    w4Min w4Max w5 ;KWP2000_STP:,          0x14, 0x1e, 0xc8, 0xc8, 0x19, 0x32, 0x1e; ; ;                                         ; parameter for KWP2000 stimulation ;                      Index   tiniL   wuP     reizLtg  reiztyp KWP2000_SP:,            1,     0x0019, 0x0032, 0x00,    0x81; ; ;                      Index Baudrate     i     k      ; some baud rates for this ECU ;HIGH_BDR:,             1,     500000,    0,   20; ; DIAG_MODE:,            0x02;                 ; xx Flash programming ; ;                      index  count   data SECURITY_ACCESS_MODE:, 1,     1,      0x05;  ; SLD security access mode ; ;                      Routine no.  Code for RNC Result flag ;                                    ; no. of loc. routine for erasing Flash LOC_ROUTINE_ERASE:,    0xFF00,      0x21,        0x01;  ;direct result ;                                    ; no. of loc. routine for checksum calculation LOC_ROUTINE_CHK:,      0xFF01,      0x23,        0x01;  ;direct result ; VERIFY_METHOD:,        0x02;       ; code for CRC32 ; CHECKSUM_RESULT_INVERSION:,  0x01  ; activate checksum inversion ; ADDRESS_AND_LENGTH_FORMAT_IDENTIFIER:, 0x44; general setting AALFI_FOR_CHECKSUM_CALCULATION:,       0x44; AALFI_FOR_WRITE_MEMORY_BY_ADDR:,       0x33; AALFI_FOR_READ_MEMORY_BY_ADDR:,        0x33; AALFI_FOR_DYNAMICALLY_DEFINE_DATA_ID:, 0x33; AALFI_FOR_REQUEST_DOWNLOAD:,           0x44; DATA_FORMAT_IDENTIFIER:,               0x00; ; ; MAX_LENGTH:,           0xfc;       ; Patch for maximum length of transfer ; ; ERASE_MEM_AREA:,       1,    0x00,       0x00,       0x100000L,     0x13FFFFL;   Data section ERASE_MEM_AREA:,       2,    0x00,       0x00,       0x020100L,     0x0FFFFFL;   APPL ; ;CAN ;=== ; ECU_TO_INCA_CAN_ID:,   0x000007xx; ;TGT_INCA:,                   0xE1; EXTENDED ADDRESS INCA_TO_ECU_CAN_ID:,   0x000007xx; ;TGT_ECU:,                    0xE9; EXTENDED ADDRESS ;

4、layout文件   ProF界面设置文件。这里是最蛋疼的地方（ETAS完全没有说明，只能穷举的方式进行尝试，很多数字都不知道具体含义）

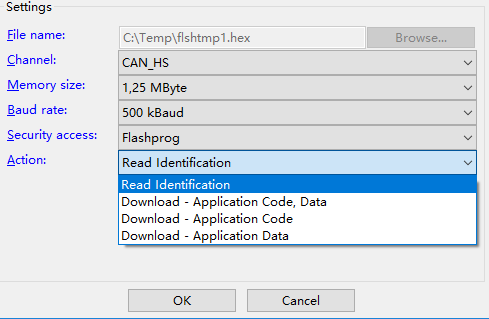

 3 1 1  "#File name:      " 1 1 1 1 1 "*.HEX"  2 1 1 "#Channel:          " 1 1 1 1 2 "CAN_HS"        "1" "CAN_MS"        "1"   2 1 1 "#Action:          " 1 1 1 1 4 "Read Identification"                        "ident noconv c:$profInstallmain.prm" "Download - Application Code, Data"          "prog_app_data convert c:$profInstallmain.prm" "Download - Application Code"                "prog_app convert c:$profInstallmain.prm" "Download - Application Data"                "prog_data convert c:$profInstallmain.prm"

选项1： 当取值是3时，表示此参数采用按键(button)方式选择一个参数，如File name选项所示

              当取值是2时，表示此参数采用下来选项方式选择一个参数，如Channel选项所示

选项2：当选项1等于2时，选项2的值表示下拉栏中有多少个选择项

* 当然上述界面仅在进行Action = Flash programming时有效

5、*.prm文件和*.pri文件说明：

一个ProF脚本文件只有一个.prm文件，它类似C语言中的main函数； 而一个ProF脚本文件却可以有一个或者多个.pri文件，它类似C语言中的子函数。

举例：

 ;% ;% <conv>:     hex file conversion ;%               convert  = convert ;%               noconv   = do not convert ;%========================================================================  #include "define.pri" #include "error_mess.pri" #include "%7.pri" #include "%8.pri"  ;---------------------------------------------------------------------------- ; Main programm ;----------------------------------------------------------------------------  [START]    DEFAULT_SCREEN_LAYOUT (FALSE)    EXTENDED_MESSAGE(FALSE)    DISPLAY_MESSAGE ("START section!!! ",FALSE)         case TRUE : INIT_CNF    default : INIT_CNF [START_END]  [INIT_CNF]    INIT_FLASH_PROGRAMMING(ECU_ADDRESS,1,CONFIG"phys.cnf")    case TRUE : INIT_USB    default: DSP_ERROR [INIT_CNF_END]  [INIT_USB]    UDSB_INIT_COMMUNICATION    case FPA_ACK : CONV1    default: DSP_ERROR [INIT_USB_END]  [CONV1]    CALL (convert)    case TRUE : MAIN    default: DSP_ERROR [CONV1_END]  [MAIN]    CALL (programECUFlash)    case TRUE :  success    case ESCAPE: DSP_break    default :    DSP_ERROR [MAIN_END]  [success]   EXTENDED_MESSAGE(FALSE)   default : EXIT [success_END]

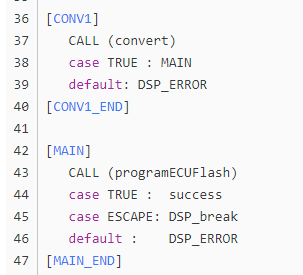

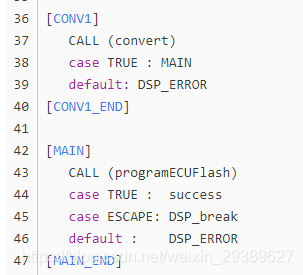

5.1 上述主流程描述文件大体上逐步按照每个[Section] …[Section_END] 之上而下执行。在每个[Section]内部会根据上一个函数的执行结果来判断下一步跳转的位置

执行INIT_FLASH_PROGRAMMING(ECU_ADDRESS,1,CONFIG”phys.cnf”) 成功时TRUE，

则执行INIT_USB，否则执行DSP_ERROR

5.2  执行子流程文件(子函数)

当prm文件中调用子流程时，CALL ( programECUFlash ) ，ProF脚本会自动跳转到对应的xxx.pri文件中执行对应的procedure ，

以下是prog_app_data.pri文件中procedure  programECUFlash 子函数/流程的定义

 procedure programECUFlash {    [INFO]     SHOW_PROGRAMMING_INFO (1,"%1."EXT,1)     case TRUE : start     default : $return   [INFO_END]  #include "flash.pri"       ; common routines    [erase]     DISPLAY_MESSAGE("", FALSE)     DISPLAY_MESSAGE("Erasure of Code area in the TCU Flash ", FALSE)     UDSX_ERASE_MEMORY_FORMAT(2, FMT_AALFI, FMT_START_ADDR, FMT_MEM_LEN, 50000)      case FPA_ACK : erase_success     default : $return FALSE   [erase_END]    [erase_success]     DISPLAY_MESSAGE ("Erase of Code area successfully completed. ",GREEN_FALSE)     default : prog   [erase_success_END]

6、重点/难点说明

大家都知道在进行控制器的刷新操作时，可以选择刷新的区域；或者可以选择进行读取控制器信息的操作。那样的话 我们该怎么样对不同的操作需求进行跳转流程控制呢？

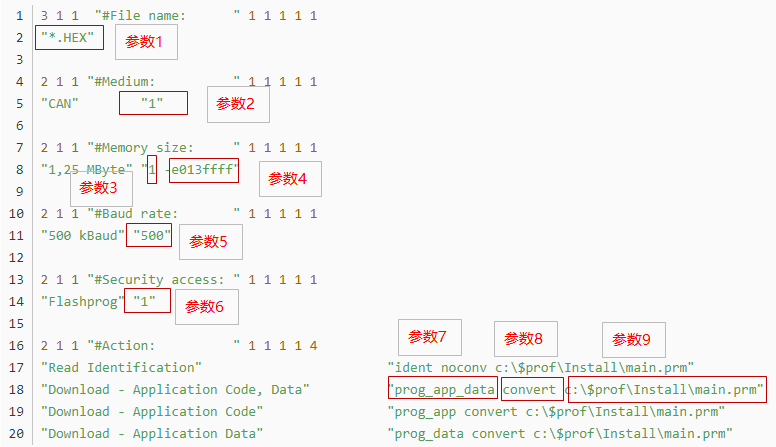

6.1 返回查看layout文件，其实当选择不同的Action时，ProF会传递不同的参数进入主流程描述文件中，例如当我们选择

“Download – Application Code, Data”          “prog_app_data convert c:$profInstallmain.prm”时

实际上传递了多个参数到prm文件，根据空格符号进行区分。

1.   prog_app_data（参数7）
2.   convert （参数8）
3.   c:$profInstallmain.prm（参数9）    关于[ c:$profInstall ]后续与变更路径一起

6.2 再次返回prm文件，在#include “%7.pri”  #include “%8.pri” 表示载入参数7名 和 参数8名对应的文件

#include “%7.pri”   ==  #include “prog_app_data.pri”

#include “%8.pri”   ==  #include “convert.pri”

在ProF文件夹中编写多个不同名字的.pri文件， 实际主流程描述文件根据用户在Action的选择，而选择了对应文件的xxx.pri子流程文件来执行。当用户选择了”Download – Application Code, Data”          “prog_app_data convert c:$profInstallmain.prm”时

实际等价于选择了 main.prm , convert.pri, prog_app_data.pri

6.3 细心的同学会发现，我展示的layout文件略有差异：差异之处在于 参数9中的地址：

ProF安装包中layout文件，地址是相对地址

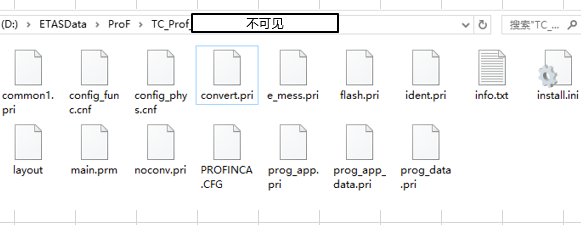

ProF安装安装到本机后文件，变成了电脑中ETAS数据文件夹(ETASDATA)所在的地址

这里就是之前 2.2 章节中提及的 install.ini 安装文件[ChangePath]属性作用，实际上INCA在安装ProF脚本的过程中会自动将install.ini [Files][LanguageFiles] 里面的文件全部复制到INCA指定的目录中。

而后INCA会根据[ChangePath_XX]里面的信息，变更里面指定文件File = XX

指定配置路径的ConfigPath = XX 全部转换成安装后的实际路径

当然也而已采用类似swith语句的方式实现以上操作。

四、总结

ProF脚本还可以调用基于windows的控制台*.exe文件或.dll文件，实现更多扩展功能。各位可参照ProF Documentation文档进行开发。本文基于个人有限的经验整理而得，若有错误敬请指正。
