近期在修改页面结构过程中，遇到了一个特殊的问题，现在做个总结。

一、背景介绍

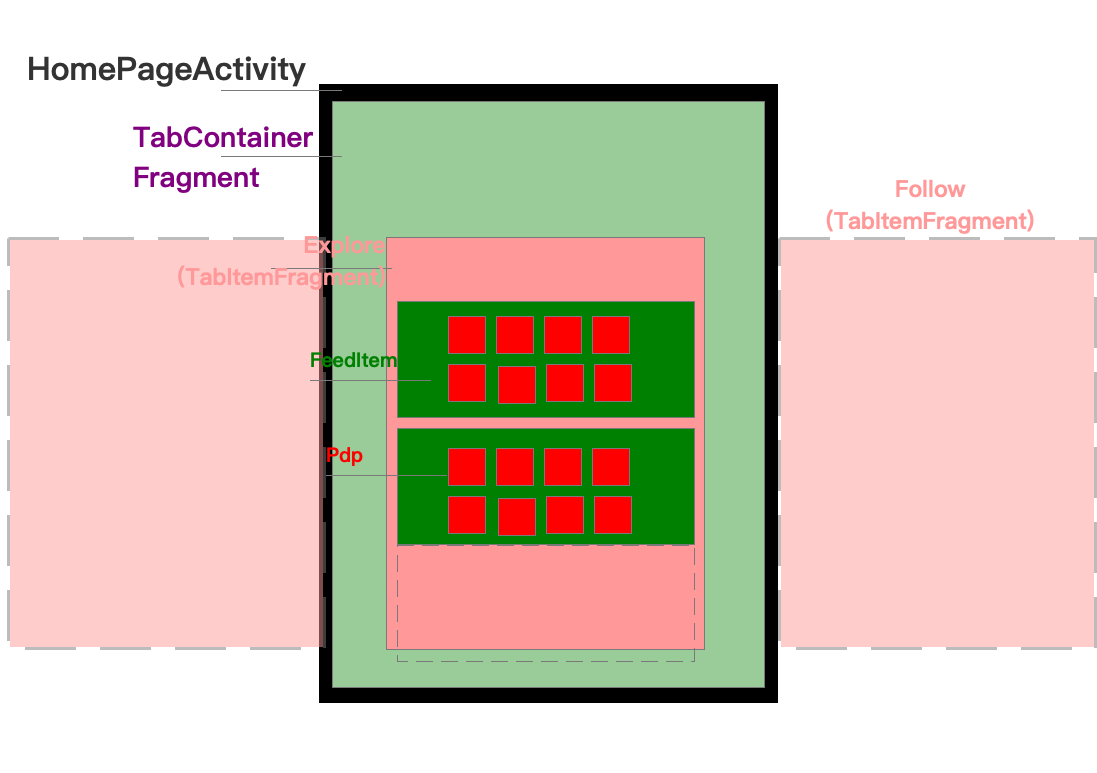

先说下Feed首页的页面结构，为了满足运营多种动态化的需求，Feed首页采用了以下图所示的页面结构，从页面到最小粒度的控件可以分成5个层级

1. HomePageActivity
   • 负责解析跳转参数、页面埋点、初始化等相关逻辑
2. TabContainerFragment
   • Homepage真正的界面主体是通过该Fragment去承载的，内部是可以切换的一个tablayout；
   • 满足了运营对“HP上的tabs可以动态配置，灵活添加”
3. TabItemFragment
   • 由FeedBaseFragment延伸出来的各种不同Feed流， 主体是一个列表，呈现Feed流信息；
   • 满足了运营对“不同的tab可以动态配置数据源，以呈现不同的内容聚合性”
4. FeedItem
   • 具体的一个Feed信息；
   • 满足了运营对“不同的Feed类型要有不同的Feed样式进行承载、甚至是氛围区别”；
5. Pdp
   • Feed信息所包含的商品图片、或者自定义图片
   • 满足了运营对“Feed可以透出商品图或者自定义图等信息，来吸引用户的眼球，快速表述feed的语义”；

再介绍下修改的原由：应用原来的使用的主框架是tabhost + activity，最近android架构升级要求替换为FragmentTabHost，为了同时满足并行开发和尽量保证代码逻辑改变不大， 因此计划将原FeedHomePageActivity中的业务再次封装为一个FeedHomeFragment给框架团队，其内部逻辑和FeedHomePageActivity保持一致。

其中一些细节调整不再赘述，我们进入本篇的正题： 在将Activity替换为Fragment后，我们发现原来Viepager中的TabFragment所设计的基于setMenuVisibility的可视生命周期监听失效了，而该生命周期承载了我们重要的业务功能，由此引发了我们对原因的分析。

二、问题描述

TabItemFragment 原来使用了 setMenuVisibility 来判断页面是否对用户可见

 private boolean isExitViewpager = false;     protected boolean isViewCreated = false;     protected boolean isMenuVisible = false;      @Override     public void setMenuVisibility(boolean menuVisible) {         super.setMenuVisibility(menuVisible);         LLog.i(TAG, String.format("%s : %s : %s : %s", pageTagMark(), "setUserVisibleHint", menuVisible, isViewCreated));         isMenuVisible = menuVisible;         if (!menuVisible                 && isExitViewpager                 && isViewCreated) {             onPagePause();         }          if (menuVisible                 && isExitViewpager                 && isViewCreated) {             onPageStart();         }     }      @Override     public void onResume() {         super.onResume();         LLog.i(TAG, String.format("%s : %s : %s : %s", pageTagMark(), "onResume", isViewCreated, isMenuVisible));         if (isExitViewpager) {             if (isViewCreated && isMenuVisible) {                 onPageStart();             }         } else {             onPageStart();         }     }      @Override     public void onPause() {         super.onPause();         LLog.i(TAG, String.format("%s : %s", pageTagMark(), "onPause"));         if (isExitViewpager) {             if (isMenuVisible) {                 onPagePause();             }         } else {             onPagePause();         }     }

当顶级容器为Activity时该判断表现良好，但是当在新框架中FragmentTabHost中时，发现再次回到Feed频道后，TabItemFragment#onResume方法中的isMenuVisible竟然变为了false, 这就引发了onPageStart()方法没有调用！

通过初步分析，我们发现新老结构的差异在于，新框架下重回Feed渠道时会触发FragmentStatePagerAdapter.restoreState，该函数调用了setMenuVisibility(false)，哪怕页面时处于显示状态的

那么这个函数是什么作用，为什么会被新框架调用呢？ 我们从新框架引发的变化开始分析

三、FragmentTabHost 对FeedHomeFragment生命周期的影响

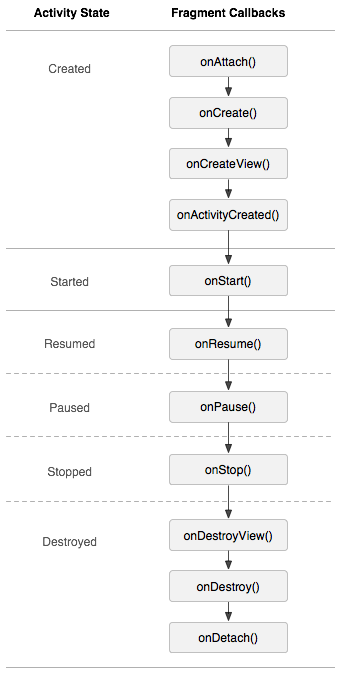

我们知道Fragment的常见生命周期如下：

1. onAttach
2. onCreate
3. onCreateView
4. onViewCreated
5. onResume
6. onPause
7. onStop
8. onDestroyView
9. onDestroy
10. onDetach

我们对fragment进行管理时，往往使用的是FragmentManager, 其中有两对关键函数：

• addremove（replace）
  • remove从Activity中移除一个Fragment时，如果被移除的Fragment没有添加到回退栈，这个Fragment实例将会被销毁
  • 被移除的Fragment的调用顺序为：onPause, onStop, onDestroyView, onDestroy, onDetach
  • 被移除的Fragment再次加入后顺序为：从onAttach开始
  • 如果remove后，使用addToBackStack函数
    • 只存在三种状态的切换：onPause，onStop，onDestroyView
    • 仅仅只是界面被销毁onDestroyView，而fragOne对象的实例依然被保存在FragmentManager中（因为无onDestroy，onDetach），它的部分状态依然被保存在FragmentManager中
    • 再次加入会直接从onCreateView开始
• attach() detach()
  • 重建view视图，附加到UI上并显示
  • attach()->onCreateView()->onActivityCreated()->onStart()->onResume()
  • detach()->onPause()->onStop()->onDestroyView()
• show()/hide()
  • 使用show()/hide()时一般是会使用addToBackStack,，因为要使用show()/hide()前提是该Fragment实例已经存在，只不过我们是否将其界面显示出来
  • hide从Activity中隐藏一个Fragment时，不会触发上述的生命周期函数

那么 FragmentTabHost 使用的是哪种方式呢？我们进入源码分析，入口从 onTabChanged(String tabId) 开始：

    public void onTabChanged(String tabId) {         if (this.mAttached) {             FragmentTransaction ft = this.doTabChanged(tabId, (FragmentTransaction)null);             if (ft != null) {                 ft.commit();             }         }          if (this.mOnTabChangeListener != null) {             this.mOnTabChangeListener.onTabChanged(tabId);         }      }

其中会调用doTabChanged(@Nullable String tag, @Nullable FragmentTransaction ft)去获取一个FragmentTransaction，并commit提交

    @Nullable     private FragmentTransaction doTabChanged(@Nullable String tag, @Nullable FragmentTransaction ft) {         FragmentTabHost.TabInfo newTab = this.getTabInfoForTag(tag);         if (this.mLastTab != newTab) {             if (ft == null) {                 ft = this.mFragmentManager.beginTransaction();             }              if (this.mLastTab != null && this.mLastTab.fragment != null) {                 ft.detach(this.mLastTab.fragment);             }              if (newTab != null) {                 if (newTab.fragment == null) {                     newTab.fragment = Fragment.instantiate(this.mContext, newTab.clss.getName(), newTab.args);                     ft.add(this.mContainerId, newTab.fragment, newTab.tag);                 } else {                     ft.attach(newTab.fragment);                 }             }              this.mLastTab = newTab;         }          return ft;     }

我们看到其中：

1. 对当前的Fragment，调用了FragmentTransaction.detach
2. 对tab对应的fragment进行了实例化，如果已经有实例的fragment，会触发FragmentTransaction的attach预操作

我们吧目光转向FragmentTransaction的实现类BackStackRecord：

   public FragmentTransaction attach(Fragment fragment) {         this.addOp(new BackStackRecord.Op(7, fragment));         return this;     }      public FragmentTransaction detach(Fragment fragment) {         this.addOp(new BackStackRecord.Op(6, fragment));         return this;     }

内部维护一个操作栈队列（ ArrayList<BackStackRecord.Op> mOps = new ArrayList();），执行了对应的入队操纵。 真正的执行是在commit函数中

    public int commit() {         return this.commitInternal(false);     }      int commitInternal(boolean allowStateLoss) {         if (this.mCommitted) {             throw new IllegalStateException("commit already called");         } else {             if (FragmentManagerImpl.DEBUG) {                 Log.v("FragmentManager", "Commit: " + this);                 LogWriter logw = new LogWriter("FragmentManager");                 PrintWriter pw = new PrintWriter(logw);                 this.dump("  ", (FileDescriptor)null, pw, (String[])null);                 pw.close();             }              this.mCommitted = true;             if (this.mAddToBackStack) {                 this.mIndex = this.mManager.allocBackStackIndex(this);             } else {                 this.mIndex = -1;             }              this.mManager.enqueueAction(this, allowStateLoss);             return this.mIndex;         }     }

我们现在把目光转移到回调BackStackRecord#executeOps()：

 void executeOps() {         int numOps = this.mOps.size();          for(int opNum = 0; opNum < numOps; ++opNum) {             BackStackRecord.Op op = (BackStackRecord.Op)this.mOps.get(opNum);             Fragment f = op.fragment;             if (f != null) {                 f.setNextTransition(this.mTransition, this.mTransitionStyle);             }              switch(op.cmd) {             case 1:                 f.setNextAnim(op.enterAnim);                 this.mManager.addFragment(f, false);                 break;             case 2:             default:                 throw new IllegalArgumentException("Unknown cmd: " + op.cmd);             case 3:                 f.setNextAnim(op.exitAnim);                 this.mManager.removeFragment(f);                 break;             case 4:                 f.setNextAnim(op.exitAnim);                 this.mManager.hideFragment(f);                 break;             case 5:                 f.setNextAnim(op.enterAnim);                 this.mManager.showFragment(f);                 break;             case 6:                 f.setNextAnim(op.exitAnim);                 this.mManager.detachFragment(f);                 break;             case 7:                 f.setNextAnim(op.enterAnim);                 this.mManager.attachFragment(f);                 break;             case 8:                 this.mManager.setPrimaryNavigationFragment(f);                 break;             case 9:                 this.mManager.setPrimaryNavigationFragment((Fragment)null);             }              if (!this.mReorderingAllowed && op.cmd != 1 && f != null) {                 this.mManager.moveFragmentToExpectedState(f);             }         }          if (!this.mReorderingAllowed) {             this.mManager.moveToState(this.mManager.mCurState, true);         }      }

可以看到最终调用了 FragmentManagerImpl的attach|detach, 由此我们也确认了：

• ** FragmentTabHost使用了detach|attach 对fragment进行了操作**
  1. 切换走时的生命周期调用顺序为：onPause, onStop, onDestroyView
  2. 再次切换回来时生命周期顺序为从onCreateView、onViewCreated、onResume
  3. FragmentTabHost简单用法，以及Fragment生命周期

这里解释了，重新回到FeedHomeFragment时它的生命周期是正常被调用的。

由于FeedHomeFragment直接包裹了 FeedTabContainerFragment，那FeedTabContainerFragment 的生命周期也是正常的

那么为什么ViewPage里的TabItemFragment会出现 setMenuVisibility 异常呢？

四、ViewPager遇上Fragment

ViewPager有一个方法setOffscreenPageLimit(int limit)，该方法设置保存当前页面两侧各limit个页面，已经超出limit的部分会被销毁，该值默认为1。

假设我们有0,1,2,3四个页面，一开始ViewPager的currentItem为0，此时会预加载1页面；滑动到1页面时候，因为0已经加载过了，此时会预加载2页面；当滑动到2时候，就会销毁0，预加载3。其中加载时会调用PagerAdapter的instantiateItem(ViewGroup container, int position)方法，销毁时会调用destroyItem(ViewGroup container, int position, Object object)方法。

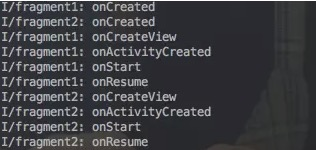

我们看下日志记录：

1. 进入第一个页面
   •
2. 进入第二个页面
   •
   • 当滑动到第二个fragment的时候，可以看到fragment3开始创建

我们可以看到当Fragment遇到ViewPager时，通过生命周期直接判断 界面是否对用户可见已经不可靠了，业界常用的进行真正判断的函数是借助setMenuVisibility 或者 setUserVisibleHint 进行实现的

    @Override     public void setMenuVisibility(boolean menuVisible) {         super.setMenuVisibility(menuVisible);         if (menuVisible) {             //相当于Fragment的onResume         } else {             //相当于Fragment的onPause         }     }

我们在原框架结构中是使用这种方式去实现的，经过验证也是真实可靠的，但是为什么在新架构中就失效了呢？

进一步的，我们联想到了可能是Fragment的状态保存和恢复引发的异常

五、Fragment的状态保存和恢复

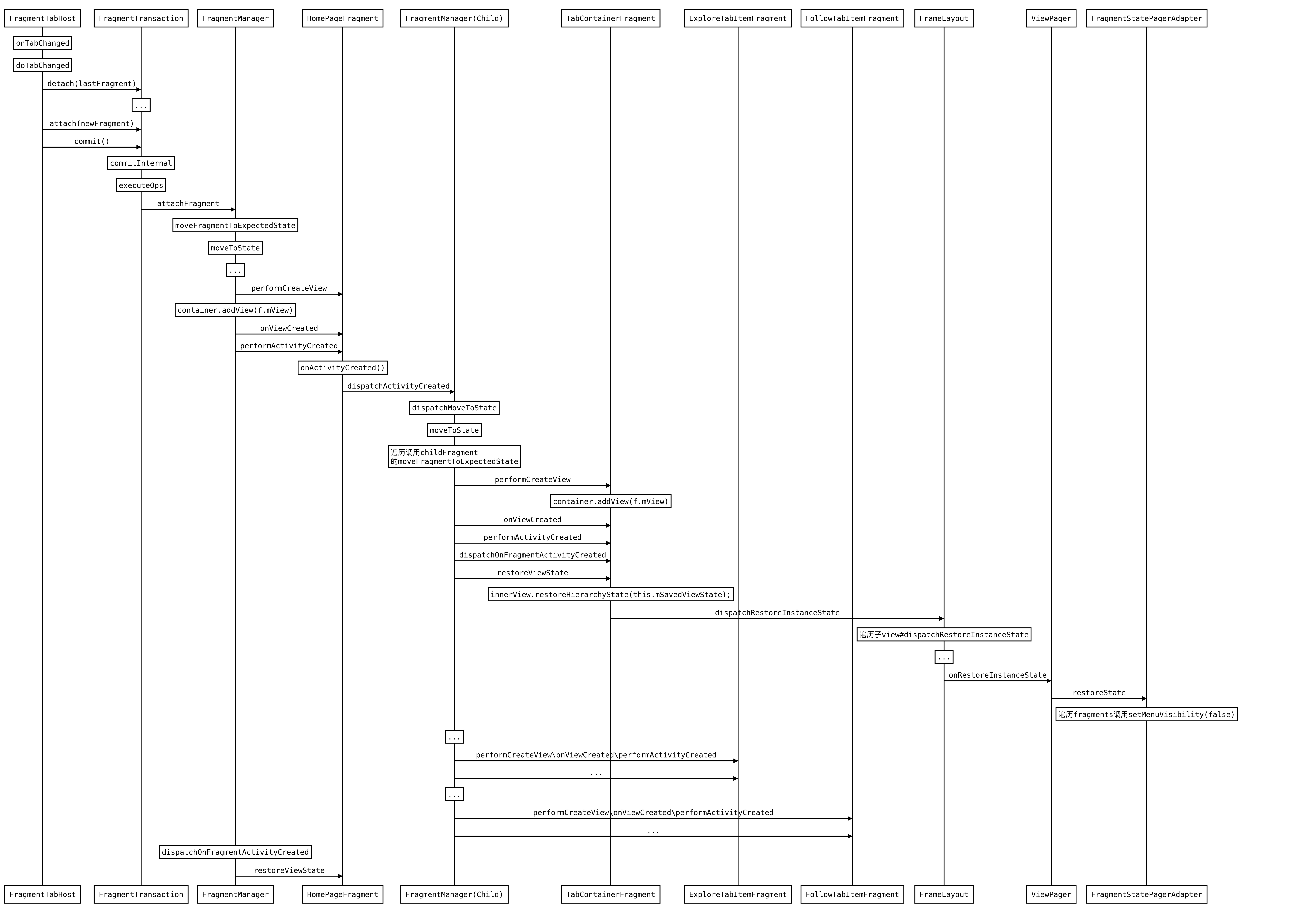

先上大招，看下整体的时序图分析：

• 我们知道FragmentTabHost最终是通过FragmentManager的attachFragment|detachFragment来管理的Fragment的（会触发onattach和ondeatch，会触发viewcreate和destory），就是说ShopStreeMainTabFragment的视图会经历销毁和重建。

• 内部会走到 void moveFragmentToExpectedState(final Fragment f) 对fragment进行操作，其中有几个关键生命周期阶段：

    static final int INVALID_STATE = -1;   // Invalid state used as a null value.     static final int INITIALIZING = 0;     // Not yet created.     static final int CREATED = 1;          // Created.     static final int ACTIVITY_CREATED = 2; // The activity has finished its creation.     static final int STOPPED = 3;          // Fully created, not started.     static final int STARTED = 4;          // Created and started, not resumed.     static final int RESUMED = 5;          // Created started and resumed.

• 最终触发moveToState(Fragment f, int newState, int transit, int transitionStyle, boolean keepActive)
  • fragment的状态在向前move的时候，即变大到resume状态的过程中
  • 向后移动，即隐藏

    void moveToState(Fragment f, int newState, int transit, int transitionStyle,             boolean keepActive) {            if (f.mState <= newState) {                         switch (f.mState) {               ...                case Fragment.CREATED:                 container = mContainer.onFindViewById(f.mContainerId);                 f.mContainer = container;                     f.mView = f.performCreateView(f.performGetLayoutInflater(                                     f.mSavedFragmentState), container, f.mSavedFragmentState);                     if (f.mView != null) {                       if (container != null) {                                 container.addView(f.mView);                             }                        if (f.mHidden) {                              f.mView.setVisibility(View.GONE);                            }                        f.onViewCreated(f.mView, f.mSavedFragmentState);                        dispatchOnFragmentViewCreated(f, f.mView, f.mSavedFragmentState,                                         false);                  }                  f.performActivityCreated(f.mSavedFragmentState);                     dispatchOnFragmentActivityCreated(f, f.mSavedFragmentState, false);                     if (f.mView != null) {                          f.restoreViewState(f.mSavedFragmentState);                     }                     f.mSavedFragmentState = null;                }           }else{      switch (f.mState) {               ...               case Fragment.STOPPED:                 case Fragment.ACTIVITY_CREATED:                   saveFragmentViewState(f);                   f.performDestroyView();                      dispatchOnFragmentViewDestroyed(f, false);           }       }

• 那么“进入feed,切到其他tab，再重新切回feed时”，重建过程会依次触发 ShopStreeMainTabFragment的生命周期（ShopStreeMainTabFragment当前状态为1）

  1. performCreateView
  2. onViewCreated
  3. performActivityCreated
  4. dispatchOnFragmentActivityCreated
  5. if (f.mView != null) { f.restoreViewState(f.mSavedFragmentState);}
     • 重建的fragment会触发 f.restoreViewState(f.mSavedFragmentState); 这个state会有值

• start

• resume

4.1 Fragment#restoreViewState(f.mSavedFragmentState)的参数

我们先来看restoreViewState中的源码：

• mInnerView.restoreHierarchyState(this.mSavedViewState); 并回调onViewStateRestored(savedInstanceState);

    final void restoreViewState(Bundle savedInstanceState) {         if (mSavedViewState != null) {             mView.restoreHierarchyState(mSavedViewState);             mSavedViewState = null;         }         mCalled = false;         onViewStateRestored(savedInstanceState);         if (!mCalled) {             throw new SuperNotCalledException("Fragment " + this                     + " did not call through to super.onViewStateRestored()");         }     }

• 回到 FragmentManager， 传入的mSavedViewState其实是在 隐藏fragment过程中的saveFragmentViewState(fragment)中保存

    void saveFragmentViewState(Fragment f) {         if (f.mView == null) {             return;         }         if (mStateArray == null) {             mStateArray = new SparseArray<Parcelable>();         } else {             mStateArray.clear();         }         f.mView.saveHierarchyState(mStateArray);         if (mStateArray.size() > 0) {             f.mSavedViewState = mStateArray;             mStateArray = null;         }     }

• 对于View的saveHierarchyState

    public void saveHierarchyState(SparseArray<Parcelable> container) {         dispatchSaveInstanceState(container);     }      protected void dispatchSaveInstanceState(SparseArray<Parcelable> container) {         if (mID != NO_ID && (mViewFlags & SAVE_DISABLED_MASK) == 0) {             mPrivateFlags &= ~PFLAG_SAVE_STATE_CALLED;             Parcelable state = onSaveInstanceState();             if ((mPrivateFlags & PFLAG_SAVE_STATE_CALLED) == 0) {                 throw new IllegalStateException(                         "Derived class did not call super.onSaveInstanceState()");             }             if (state != null) {                 // Log.i("View", "Freezing #" + Integer.toHexString(mID)                 // + ": " + state);                 container.put(mID, state);             }         }     }

• 对于ViewGroup，会遍历子view#onSaveInstanceState();

    @Override     protected void dispatchSaveInstanceState(SparseArray<Parcelable> container) {         super.dispatchSaveInstanceState(container);         final int count = mChildrenCount;         final View[] children = mChildren;         for (int i = 0; i < count; i++) {             View c = children[i];             if ((c.mViewFlags & PARENT_SAVE_DISABLED_MASK) != PARENT_SAVE_DISABLED) {                 c.onSaveInstanceState(container);             }         }     }

• 那我们来看下ViewPager的onSaveInstanceState

    public Parcelable onSaveInstanceState() {         Parcelable superState = super.onSaveInstanceState();         ViewPager.SavedState ss = new ViewPager.SavedState(superState);         ss.position = this.mCurItem;         if (this.mAdapter != null) {             ss.adapterState = this.mAdapter.saveState();         }          return ss;     }

• 调用了adapter的saveState()，对于FragmentStatePagerAdapter就是读取之前fragment.setInitialSavedState(fss);的数组fss, 写入bundle

4.2 遍历嵌套Fragment中

• ShopStreeMainTabFragment会内部调用
  1. onActivityCreated
  2. mChildFragmentManager.dispatchActivityCreated）

 void performActivityCreated(Bundle savedInstanceState) {         if (mChildFragmentManager != null) {             mChildFragmentManager.noteStateNotSaved();         }         mState = ACTIVITY_CREATED;         mCalled = false;         onActivityCreated(savedInstanceState);         if (!mCalled) {             throw new SuperNotCalledException("Fragment " + this                     + " did not call through to super.onActivityCreated()");         }         if (mChildFragmentManager != null) {             mChildFragmentManager.dispatchActivityCreated();         }     }

• 其中dispatchActivityCreated会触发dispatchStateChange

    public void dispatchActivityCreated() {         mStateSaved = false;         dispatchMoveToState(Fragment.ACTIVITY_CREATED);     }      private void dispatchMoveToState(int state) {      if (mAllowOldReentrantBehavior) {          moveToState(state, false);      } else {          try {              mExecutingActions = true;              moveToState(state, false);          } finally {              mExecutingActions = false;          }      }      execPendingActions();     }      void moveToState(int newState, boolean always) {    for (int i = 0; i < numAdded; i++) {             Fragment f = mAdded.get(i);             moveFragmentToExpectedState(f);             if (f.mLoaderManager != null) {                 loadersRunning |= f.mLoaderManager.hasRunningLoaders();             }         }     }

• moveToState(nextState, false);依次调用持有的child fragments的对应方法生命周期【feedcontainerfollowingexplore】（当前状态为1））
  1. 触发feedTabContainerFragment#moveFragmentToExpectedState
     1. …
     2. (f.mView != null) { f.restoreViewState(f.mSavedFragmentState);}
        1. innerView.restoreHierarchyState(this.mSavedViewState);
           1. FrameLayout# dispatchRestoreInstanceState(container); 遍历子view
              1. View#dispatchRestoreInstanceState(container);
                 1. ViewPager#onRestoreInstanceState
                 2. mAdapter.restoreState(ss.adapterState, ss.loader);
                 3. FragmentStatePagerAdapter
     3. …
  2. 触发following#moveFragmentToExpectedState
     1. …
  3. 触发explore#moveFragmentToExpectedState
     1. …

4.3 FragmentStatePagerAdapter

我们使用了FragmentStatePagerAdapter，它缓存的Fragment是放在mFragments集合中的，当调用destroyItem时候会调用 mFragments.set(position, null)移除对应的实例

 @Override     public Object instantiateItem(ViewGroup container, int position) {         //mFragments中保存ViewPager缓存的页面对应的Fragment实例，如果在缓存中就直接返回啦         if (mFragments.size() > position) {             Fragment f = mFragments.get(position);             if (f != null) {                 return f;             }         }         if (mCurTransaction == null) {             mCurTransaction = mFragmentManager.beginTransaction();         }         Fragment fragment = getItem(position);         if (DEBUG) Log.v(TAG, "Adding item #" + position + ": f=" + fragment);         if (mSavedState.size() > position) {            //是否之前保存过该页面的状态，保存过就恢复             Fragment.SavedState fss = mSavedState.get(position);             if (fss != null) {                 fragment.setInitialSavedState(fss);             }         }         while (mFragments.size() <= position) {             mFragments.add(null);         }         fragment.setMenuVisibility(false);         fragment.setUserVisibleHint(false);         mFragments.set(position, fragment);         mCurTransaction.add(container.getId(), fragment);          return fragment;     }      @Override     public void destroyItem(ViewGroup container, int position, Object object) {         Fragment fragment = (Fragment) object;          if (mCurTransaction == null) {             mCurTransaction = mFragmentManager.beginTransaction();         }         if (DEBUG) Log.v(TAG, "Removing item #" + position + ": f=" + object                 + " v=" + ((Fragment)object).getView());         while (mSavedState.size() <= position) {             mSavedState.add(null);         }         //保存该Fragment的状态         mSavedState.set(position, fragment.isAdded()                 ? mFragmentManager.saveFragmentInstanceState(fragment) : null);         //将缓存对应位置置空         mFragments.set(position, null);         //销毁实例         mCurTransaction.remove(fragment);     }    public Parcelable saveState() {      }      public void restoreState(Parcelable state, ClassLoader loader) {       ...       f.setMenuVisibility(false);      ...     }

需要注意的是当视图重建时：

1. ViewPager离屏缓存的Fragment,FragmentManager会帮助我们恢复
2. 从来没有add到过FragmentManager中实例，我们在getItem放法中创建就好
3. 曾经add到过Fragment实例，要保留之前的视图状态，依靠的是saveState | restoreState

其中restoreState会强制把 setMenuVisibility 置为false

结论

新框架中TabItemFragment的setMenuVisibility异常是由于：

1. 新框架使用了 FragmentTabHost
2. FragmentTabHost使用了 FragmentManager#attachFragment|detachFragment
3. 终触发moveToState(
4. 顶级Fragment的performCreateView、onViewCreated、performActivityCreated
5. 其中performActivityCreated会遍历嵌套的Fragment去调用moveToState函数
   1. moveToState中会触发 mInnerView的restoreState.
      • f.mView会在onDestroyView之前自动保存view树状态，并且在（同一个实例）onActivityCreate之后、onStart之前自动恢复之前保存的状态；
   2. 对于FeedTabContainerFragment，会触发ViewPager的onRestoreInstanceState
   3. 内部调用mAdapter.restoreState(ss.adapterState, ss.loader)
   4. FragmentStatePagerAdapter 会强制setMenuVisibility(false)

问题查明后，我们的解决方案其实也出来了，FragmentStatePagerAdapter恢复视图状态时只强制调用了setMenuVisibility(false)，并没有影响setUserVisibleHint，因此将相关的判断改为setUserVisibleHint即可

@Override public void setUserVisibleHint(boolean isVisibleToUser) {     super.setUserVisibleHint(isVisibleToUser);     if (getUserVisibleHint()) {    //界面可见     } else {  //界面不可见 相当于onpause     } }
