解决局域网中配置静态网关出现单点失效现象的路由协议 每个VLAN或者几个VLAN拥有一颗生成树，基于实例的生成树 当MSTP 和VRRP共同存在时，我们必须要做MSTP的区域设置以及实例优先级，网络中二层MSTP的VLAN主根桥和三层VRRP的master网关要放在同一台设备上 在下面的图中，我们把
VRRP和MSTP
VRRP虚拟路由冗余协议(Virtual Router Redundancy Protocol)
MSTP (多生成树)
instance 1、instance 2 每个实例拥有一颗生成树
MSTP可以实现多VLAN 的负载分担，可以实现多厂商对接注意

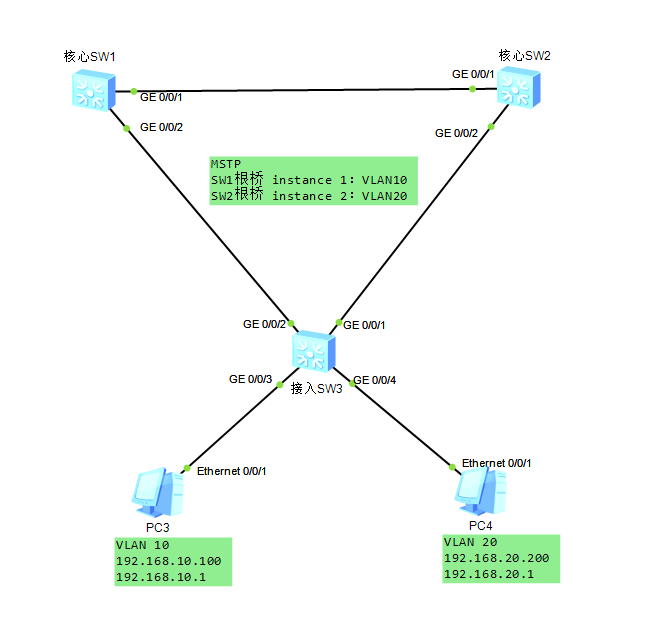

实验环境
VLAN10的网关设备设置为核心SW1，VLAN10的instance 1的根桥设置为核心SW1
VLAN20的网关设备设置为核心SW2，VLAN20的instance 2的根桥设置为核心SW2
配置各个接口相应的链路
创建VLAN
核心SW1——创建VLAN
<Huawei>system-view //进入全局配置模式 [Huawei]undo info-center enable //关闭信息告警提示 [Huawei]sysname SW1 //改名 [SW1]vlan batch 10 20 //创建VLAN10和VLAN20 [SW1] 核心SW2——创建VLAN
<Huawei>system-view //进入全局配置模式 [Huawei]undo info-center enable //关闭信息告警提示 [Huawei]sysname SW2 //改名 [SW2]vlan batch 10 20 //创建VLAN10和VLAN20 [SW2] 接入SW3——创建VLAN
<Huawei>system-view //进入全局配置模式 [Huawei]undo info-center enable //关闭信息告警提示 [Huawei]sysname SW3 //改名 [SW3]vlan batch 10 20 //创建VLAN10和VLAN20 [SW3] 配置链路
核心SW1——连接交换机，设置Trunk链路
[SW1]interface g0/0/1 //进入接口 [SW1-GigabitEthernet0/0/1]port link-type trunk //设置为trunk链路 [SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan all //允许所有VLAN通过 [SW1-GigabitEthernet0/0/1]quit //退出 [SW1]interface g0/0/2 //进入接口 [SW1-GigabitEthernet0/0/2]port link-type trunk //设置为trunk链路 [SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan all //允许所有VLAN通过 [SW1-GigabitEthernet0/0/2]quit //退出 [SW1] 核心SW2——连接交换机，设置Trunk链路
[SW2]interface g0/0/1 //进入接口 [SW2-GigabitEthernet0/0/1]port link-type trunk //设置为trunk链路 [SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all //允许所有VLAN通过 [SW2-GigabitEthernet0/0/1]quit //退出 [SW2]interface g0/0/2 //进入接口 [SW2-GigabitEthernet0/0/2]port link-type trunk //设置为trunk链路 [SW2-GigabitEthernet0/0/2]port trunk allow-pass vlan all //允许所有VLAN通过 [SW2-GigabitEthernet0/0/2]quit //退出 [SW2] 接入SW3——连接交换机，设置Trunk链路
[SW3]interface g0/0/1 //进入接口 [SW3-GigabitEthernet0/0/1]port link-type trunk //设置为trunk链路 [SW3-GigabitEthernet0/0/1]port trunk allow-pass vlan all //允许所有VLAN通过 [SW3-GigabitEthernet0/0/1]quit //退出 [SW3]interface g0/0/2 //进入接口 [SW3-GigabitEthernet0/0/2]port link-type trunk //设置为trunk链路 [SW3-GigabitEthernet0/0/2]port trunk allow-pass vlan all //允许所有VLAN通过 [SW3-GigabitEthernet0/0/2]quit //退出 [SW3] 接入SW3——连接PC，设置access链路
[SW3]interface g0/0/3 //进入接口 [SW3-GigabitEthernet0/0/3]port link-type access [SW3-GigabitEthernet0/0/3]port default vlan 10 [SW3-GigabitEthernet0/0/3]quit //退出 [SW3]interface g0/0/4 //进入接口 [SW3-GigabitEthernet0/0/4]port link-type access [SW3-GigabitEthernet0/0/4]port default vlan 20 [SW3-GigabitEthernet0/0/4]quit //退出 [SW3] VRRP配置
配置VRRP
核心SW1——配置VLAN10，运行VRRP
[SW1]interface vlan10 //进入VLAN10 [SW1-Vlanif10]ip address 192.168.10.254 24 //设置IP地址 [SW1-Vlanif10]vrrp vrid 1 virtual-ip 192.168.10.1 //配置虚拟网关IP地址 [SW1-Vlanif10]vrrp vrid 1 priority 105 //SW1作为VLAN10网关的主路由器，优先级改为105，优先级越高越优先 [SW1-Vlanif10]vrrp vrid 1 track interface g0/0/2 //发现g0/0/2口down时，会自动将优先级减10 [SW1-Vlanif10]quit //退出 [SW1] 核心SW2——配置VLAN10，运行VRRP
[SW2]interface vlan10 //进入VLAN10 [SW2-Vlanif10]ip address 192.168.10.253 24 //设置IP地址 [SW2-Vlanif10]vrrp vrid 1 virtual-ip 192.168.10.1 //配置虚拟网关IP地址 [SW2-Vlanif10]quit //退出 [SW2] 核心SW2——配置VLAN20，允许VRRP
[SW2]interface vlan 20 //进入VLAN20 [SW2-Vlanif20]ip address 192.168.20.254 24 //设置IP地址 [SW2-Vlanif20]vrrp vrid 1 virtual-ip 192.168.20.1 //配置虚拟网关IP地址 [SW2-Vlanif20]vrrp vrid 1 priority 105 //SW2作为VLAN20网关的主路由器，优先级改为105，优先级越高越优先 [SW2-Vlanif20]vrrp vrid 1 track interface g0/0/2 //发现g0/0/2口down时，会自动将优先级减10 [SW2-Vlanif20]quit //退出 [SW2] 核心SW1——配置VLAN20，允许VRRP
[SW1]interface vlan 20 //进入VLAN20 [SW1-Vlanif20]ip address 192.168.20.253 24 //设置IP地址 [SW1-Vlanif20]vrrp vrid 1 virtual-ip 192.168.20.1 //配置虚拟网关IP地址 [SW1-Vlanif20]quit //退出 [SW1] 查看VRRP信息
核心SW1——查看VRRP信息
[SW1]dis vrrp brief //查看VRRP信息 VRID State Interface Type Virtual IP ---------------------------------------------------------------- 1 Master Vlanif10 Normal 192.168.10.1 //作为VLAN10的主网关 1 Backup Vlanif20 Normal 192.168.20.1 //作为VLAN20的备网关 ---------------------------------------------------------------- Total:2 Master:1 Backup:1 Non-active:0 核心SW2——查看VRRP信息
[SW2]dis vrrp brief //查看VRRP信息 VRID State Interface Type Virtual IP ---------------------------------------------------------------- 1 Backup Vlanif10 Normal 192.168.10.1 //作为VLAN10的备网关 1 Master Vlanif20 Normal 192.168.20.1 //作为VLAN20的主网关 ---------------------------------------------------------------- Total:2 Master:1 Backup:1 Non-active:0 MSTP配置
配置MSTP
核心SW1——配置MSTP
[SW1]stp region-configuration //进入MSTP配置模式 [SW1-mst-region]region-name huawei //配置MSTP域名，同一个域内的交换机域名必须相同（多个MSTP域相连，每个域被看做一台SW） [SW1-mst-region]instance 1 vlan 10 //创建实例1，并将VLAN10加入实例1 [SW1-mst-region]instance 2 vlan 20 //创建实例2，并将VLAN20加入实例2 [SW1-mst-region]active region-configuration //激活以上配置，否则配置不生效也看不到 [SW1-mst-region]quit //退出 [SW1] 核心SW2——配置MSTP
[SW2]stp region-configuration //进入MSTP配置模式 [SW2-mst-region]region-name huawei //配置MSTP域名，同一个域内的交换机域名必须相同（多个MSTP域相连，每个域被看做一台SW） [SW2-mst-region]instance 1 vlan 10 //创建实例1，并将VLAN10加入实例1 [SW2-mst-region]instance 2 vlan 20 //创建实例2，并将VLAN20加入实例2 [SW2-mst-region]active region-configuration //激活以上配置，否则配置不生效也看不到 [SW2-mst-region]quit //退出 [SW2] 接入SW3——配置MSTP
[SW3]stp region-configuration //进入MSTP配置模式 [SW3-mst-region]region-name huawei //配置MSTP域名，同一个域内的交换机域名必须相同（多个MSTP域相连，每个域被看做一台SW） [SW3-mst-region]instance 1 vlan 10 //创建实例1，并将VLAN10加入实例1 [SW3-mst-region]instance 2 vlan 20 //创建实例2，并将VLAN20加入实例2 [SW3-mst-region]active region-configuration //激活以上配置，否则配置不生效也看不到 [SW3-mst-region]quit //退出 [SW3] 配置instance
instance 1根桥设置
核心SW1——设置实例1的根桥
[SW1]stp instance 1 root primary //根据实例1把SW1设置为根桥 核心SW2——设置实例1的备份根桥
[SW2]stp instance 1 root secondary //根据实例1把SW2设置为备份根桥 instance 2根桥设置
核心SW2——设置实例2的根桥
[SW2]stp instance 2 root primary //根据实例2把SW2设置为根桥 核心SW1——设置实例2的备份根桥
[SW1]stp instance 2 root secondary //根据实例2把SW设置为备份根桥 查看STP（MSTP）信息
接入SW3——查看STP信息

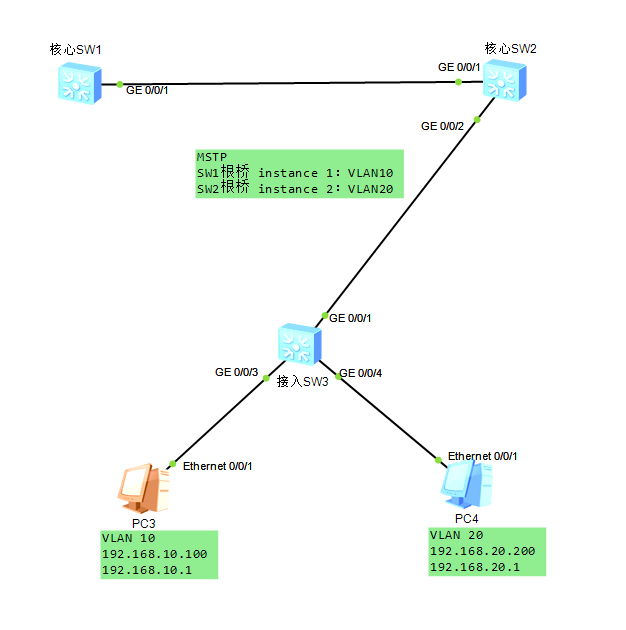

[SW3]dis stp brief //查看STP（MSTP）信息 MSTID Port Role STP State Protection 0 GigabitEthernet0/0/1 DESI FORWARDING NONE 0 GigabitEthernet0/0/2 DESI FORWARDING NONE 0 GigabitEthernet0/0/3 DESI FORWARDING NONE 0 GigabitEthernet0/0/4 DESI FORWARDING NONE 1 GigabitEthernet0/0/1 ALTE DISCARDING NONE //实例1阻塞G0/0/1口 1 GigabitEthernet0/0/2 ROOT FORWARDING NONE 1 GigabitEthernet0/0/3 DESI FORWARDING NONE 2 GigabitEthernet0/0/1 ROOT FORWARDING NONE 2 GigabitEthernet0/0/2 ALTE DISCARDING NONE //实例2阻塞G0/0/20口 2 GigabitEthernet0/0/4 DESI FORWARDING NONE 测试：切断核心SW1和接入SW3的连接线，看看核心SW2会不会成为实例1的根桥
PC3——测试是否可以ping通网关
PC>ping 192.168.10.1 //测试ping自己的网关 Ping 192.168.10.1: 32 data bytes, Press Ctrl_C to break From 192.168.10.1: bytes=32 seq=1 ttl=255 time=31 ms From 192.168.10.1: bytes=32 seq=2 ttl=255 time=31 ms From 192.168.10.1: bytes=32 seq=3 ttl=255 time=31 ms From 192.168.10.1: bytes=32 seq=4 ttl=255 time=47 ms From 192.168.10.1: bytes=32 seq=5 ttl=255 time=47 ms //网关 --- 192.168.10.1 ping statistics --- 5 packet(s) transmitted 5 packet(s) received 0.00% packet loss round-trip min/avg/max = 31/37/47 ms 查看VRRP信息
SW2——查看是否成为VLAN10主网关
[SW2]dis vrrp brief //查看VRRP信息 VRID State Interface Type Virtual IP ---------------------------------------------------------------- 1 Master Vlanif10 Normal 192.168.10.1 //核心SW1G0/0/2down，优先级自动减10，SW2替换成主设备 1 Master Vlanif20 Normal 192.168.20.1 ---------------------------------------------------------------- Total:2 Master:2 Backup:0 Non-active:0
