实验二单臂路由原理和配置（三层交换机和路由器全网互通）

实验环境

win10 、ensp

实验目的

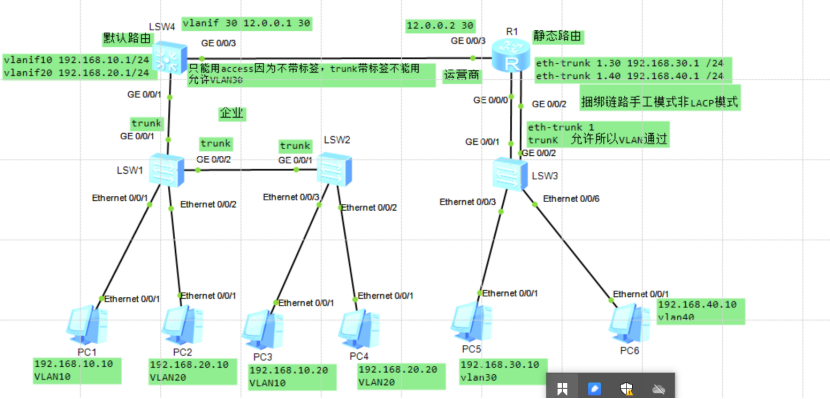

通过配置单臂路由实现PC1、PC2、PC3、PC4之间全网通

实验步骤
步骤一：SW1、SW2、SW3、SW4、R1的配置
SW1配置
[SW1]vlan batch 10 20
[SW1]int e0/0/1
[SW1-e0/0/1]p l a
[SW1-e0/0/1]p d v 10
[SW1]int e0/0/2
[SW1-e0/0/2]p l a
[SW1-e0/0/2]p d v 20
[SW1]int g0/0/2
[SW1-GigabitEthernet0/0/2]p l t
[SW1-GigabitEthernet0/0/2]p t a v a
[SW1]int g0/0/1
[SW1-GigabitEthernet0/0/1]p l t
[SW1-GigabitEthernet0/0/1]p t a v a

SW2配置
[SW2]vlan batch 10 20
[SW2]int e0/0/3
[SW2-e0/0/3]p l a
[SW2-e0/0/3]p d v 10
[SW2]int e0/0/2
[SW2-e0/0/2]p l a
[SW2-e0/0/2]p d v 20
[SW2]int g0/0/1
[SW2-GigabitEthernet0/0/1]p l t
[SW2-GigabitEthernet0/0/1]p t a v a

SW4配置
[SW4]vlan batch 10 20 30
[SW4]int g0/0/1
[SW4-GigabitEthernet0/0/1]p l t
[SW4-GigabitEthernet0/0/1]p t a v a
[SW4]int VLAN 10
[SW4-VLAN10if]ip add 192.168.10.1 24
[SW4]int VLAN 20
[SW4-VLAN20if]ip add 192.168.20.1 24
[SW4]int VLAN 30
[SW4-VLAN30if]ip add 12.0.0.1 30
[SW4]int g0/0/3
[SW4-GigabitEthernet0/0/3]ip add 12.0.0.1 30
[SW4-GigabitEthernet0/0/3]p l a
[SW4-GigabitEthernet0/0/3]p d v 30 //该接口需要设置access类型并且允许VLAN30通过
[SW4]ip route-static 0.0.0.0 0.0.0.0 12.0.0.2

SW3配置

[SW3]vlan batch 30 40
[SW3]int e0/0/3
[SW3-Ethernet0/0/3]p l a
[SW3-Ethernet0/0/3]p d v 30
[SW3]int e0/0/6
[SW3-Ethernet0/0/6]p l a
[SW3-Ethernet0/0/6]p d v 40
[SW3]int eth-trunk 1
[SW3-Eth-Trunk1]trunkport g 0/0/1 to 0/0/2 //手工配置捆绑链路
[SW3-Eth-Trunk1]p l t
[SW3-Eth-Trunk1]p t a v a

R1配置
[R1]int eth-trunk 1
[R1-Eth-Trunk1]trunkport g 0/0/1 to 0/0/2 //手工配置捆绑链路(捆绑链路分为：手工模式和LACP模式：1.优先级设置，2.打开网桥，3.mode lacp-static)
[R1]int eth-trunk 1.30 //是指将路由器的物理接口设置多个逻辑接口，逻辑接口命名一般是对应vlan ID为了方便之后记忆
[R1-Eth-Trunk1.30]dot1q termination vid 30 //dot1q协议封装到VLAN30
[R1-Eth-Trunk1.30]ip add 192.168.30.1 24
[R1-Eth-Trunk1.30]arp broadcast enable //打开ARP协议方便之后MAC地址的学习为了之后路由器的路由的选择和转发
[R1]int eth-trunk 1.40
[R1-Eth-Trunk1.40]dot1q termination vid 40
[R1-Eth-Trunk1.40]ip add 192.168.40.1 24
[R1-Eth-Trunk1.40]arp broadcast enable
[R1]int g0/0/3
[R1-GigabitEthernet0/0/3]ip add 12.0.0.2 30
[R1]ip route-static 192.168.10.1 24 12.0.0.1
[R1]ip route-static 192.168.20.1 24 12.0.0.1

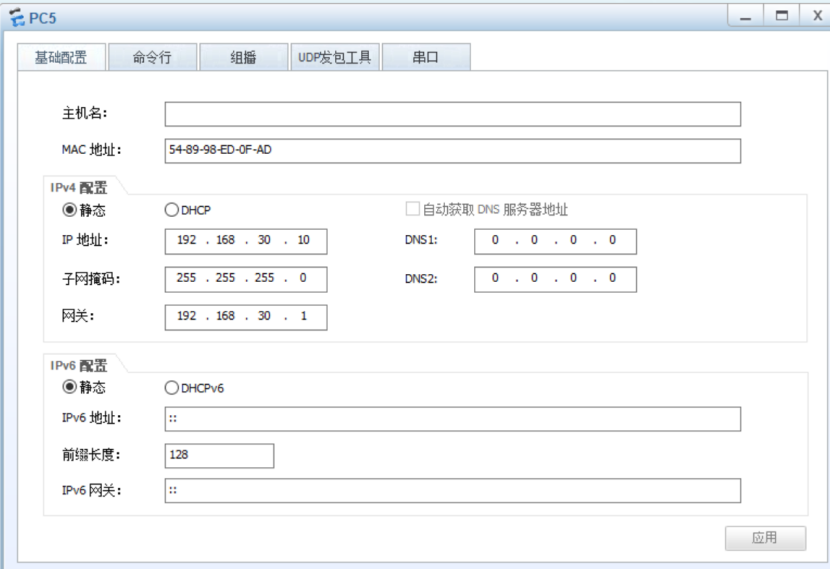

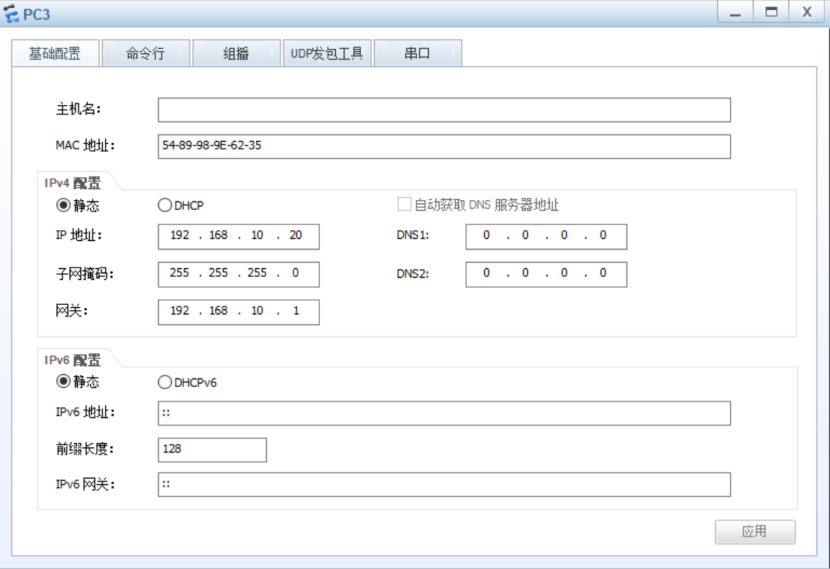

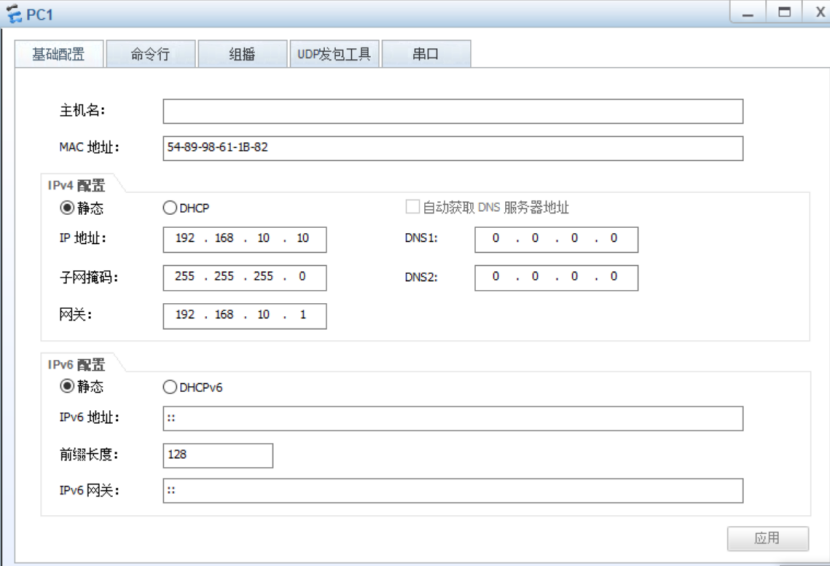

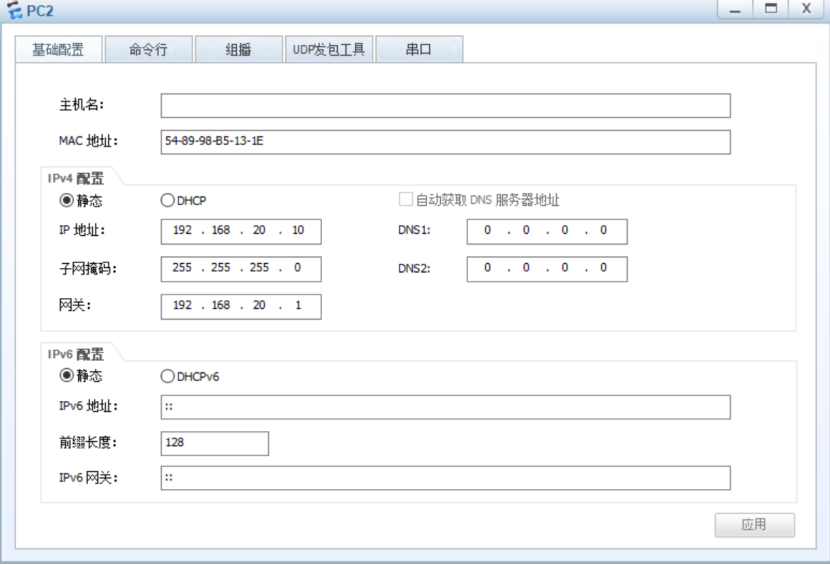

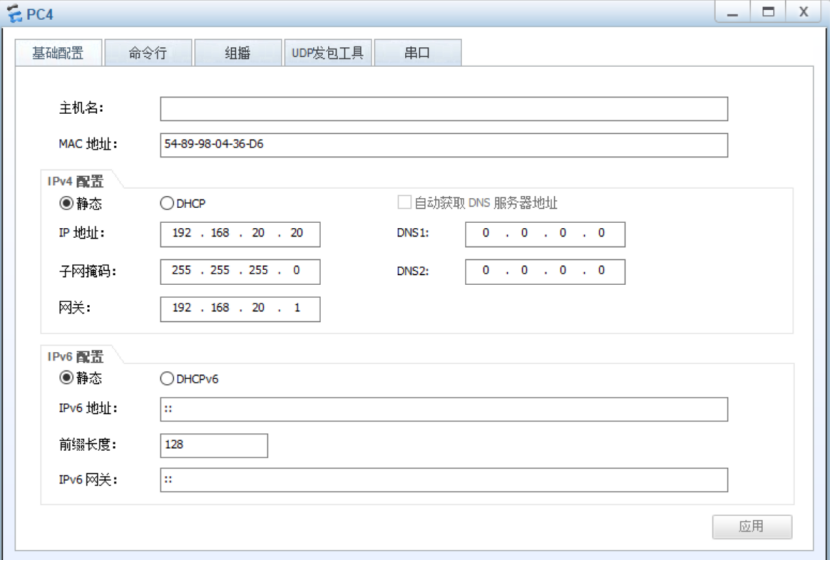

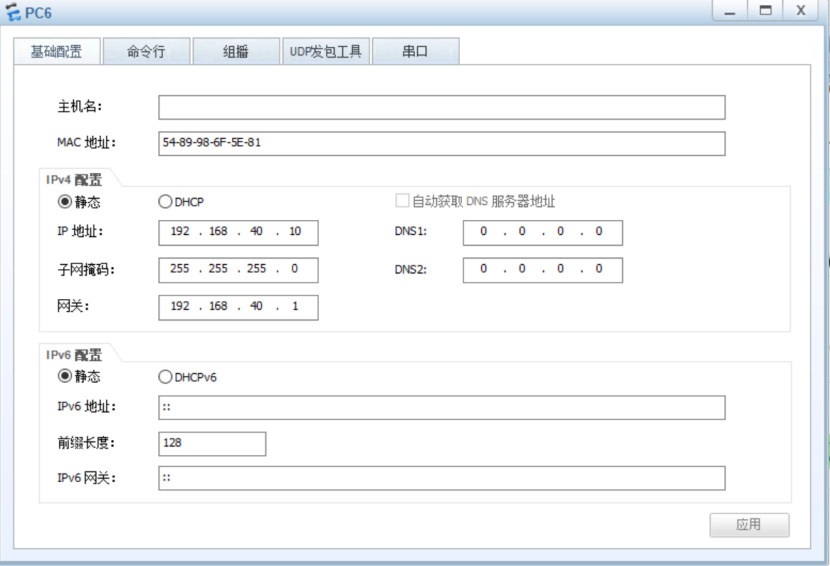

步骤二：PC1、PC2、PC3、PC4配置

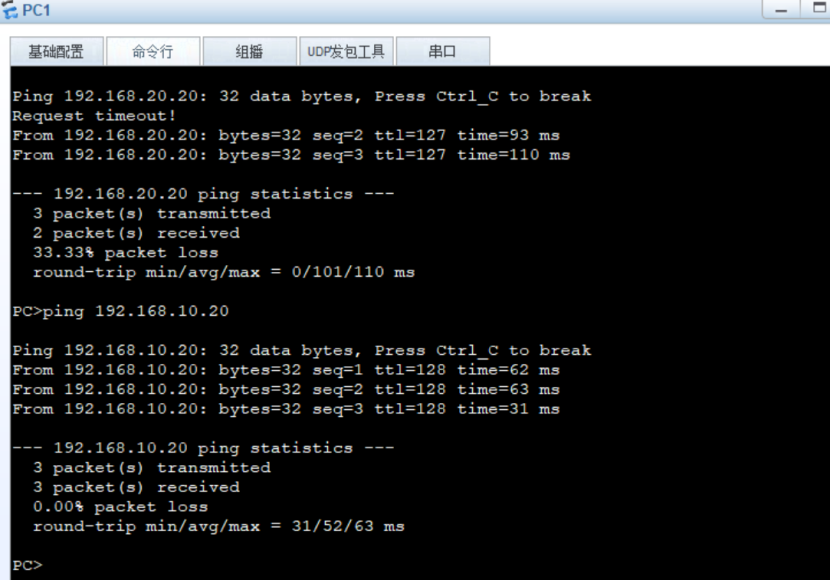

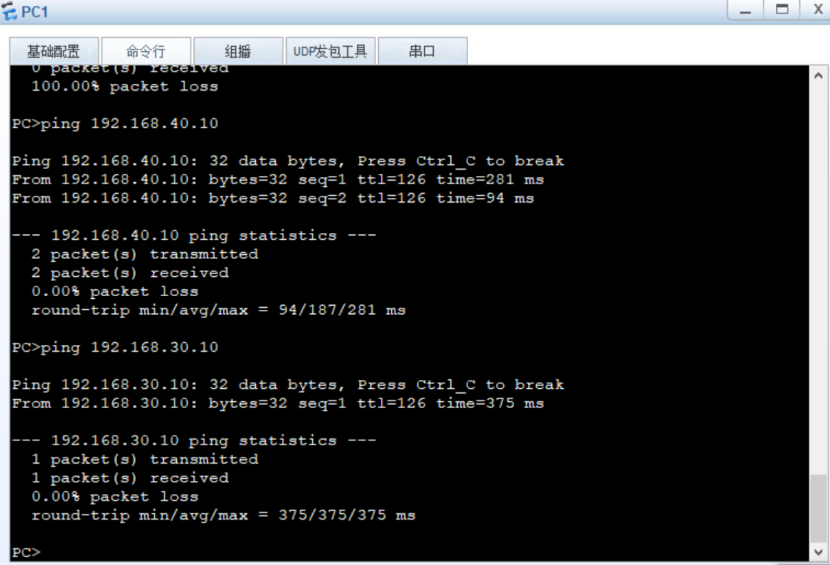

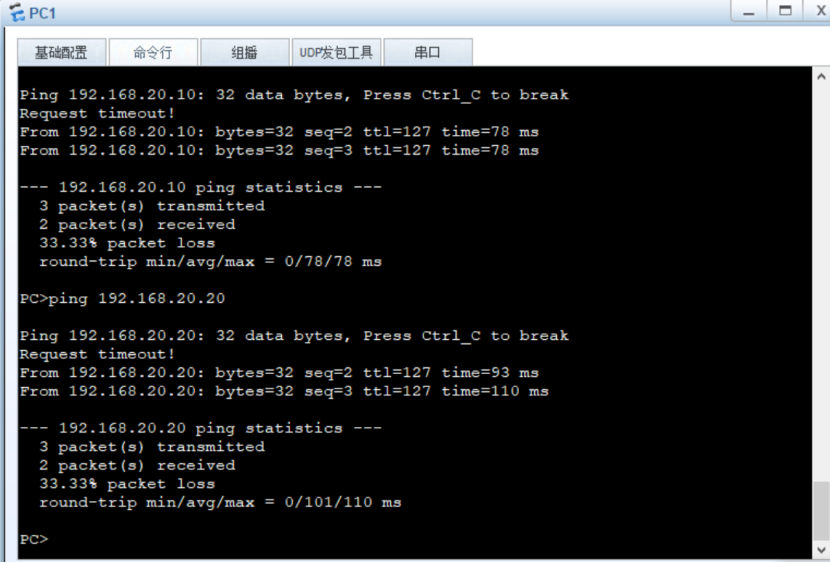

步骤三：PC1、PC2、PC3、PC4相通
注意事项
SW4交换机g0/0/3必须使用access不能使用trunk 。
ACCESS模式和TRUNK模式区别：连接对象不同百、发送数据处理方法不同、作用不同
1、连接对象不同
TRUNK模式：可以允许多个VLAN通过，可以接收和发送多个VLAN 报文，一般度用于交换机与交换机相关的接口。
ACCESS模式：可以问允许多个VLAN通过，可以接收和发送多个VLAN 报文，可以用于交换机的间连接也可以用于连接用户计算机。
2、发送数据处理方法不同
ACCESS模式和TRUNK模式在接收数据时，处理方法是一样的，但发送数据时：ACCESS模式可以允许多个vlan的报文不打标签答，而TRUNK模式只允许缺省vlan的报文不打标签，同一个交换机上不能hybrid和trunk并存。
3、作用不同
TRUNK模式主要用在交换机之间专互连，使交换机上不同VLAN共享线路。
ACCESS模式：主要实现高隔离度的波分和复用属。
