提供windows下can总线通用测试软件LCANTest，支持can帧的接收、发送、查看、记录、重发和分析，这里介绍一下can总线通用测试软件LCANTest配套minipcie接口can卡的使用情况。

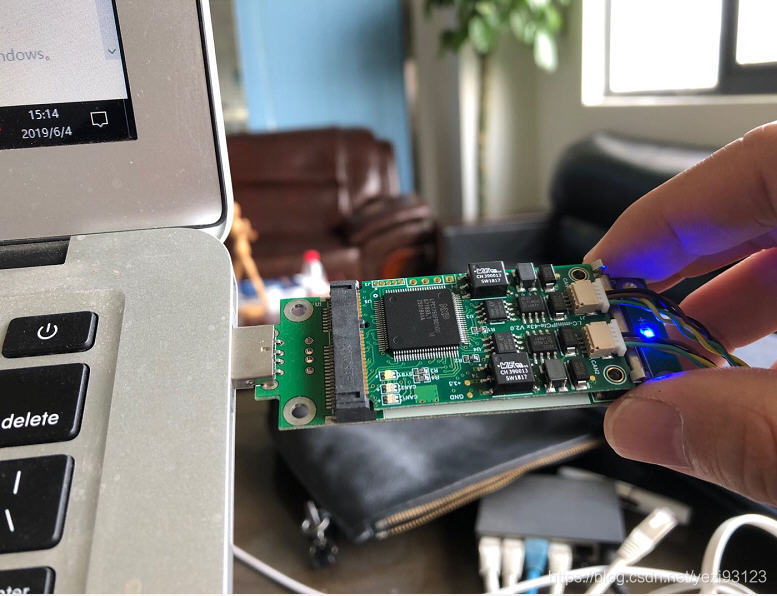

1、将minipcie接口can卡MPCIeCAN-11221插到测试评估板上，然后将测试评估板的USB接口插到电脑的USB接口上。
2、设备正常工作识别
设备管理器中LAIKECAN中LCminiPCIe-432硬件设备被正常识别。

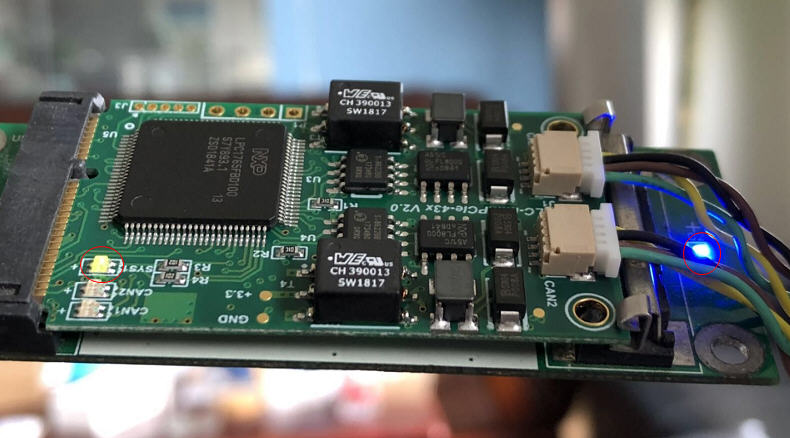

或者，minipcie接口can卡MPCIeCAN-11221的SYS绿色指示灯常亮；评估板工作正常时，评估板上蓝色指示灯常亮。

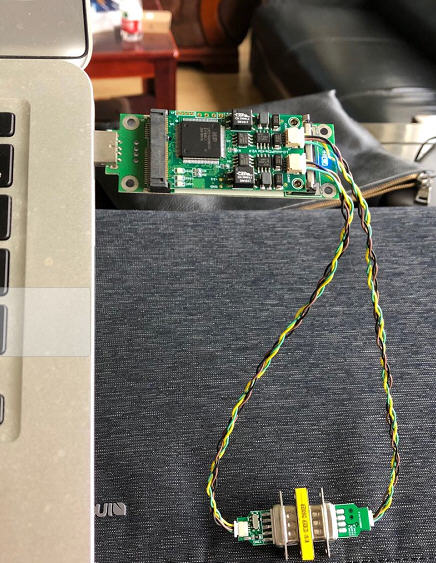

3、将MPCIeCAN-11221的can1和can2通道相连。
4、选择设备和打开软件主界面
双击LCANTest快捷方式，打开软件，弹出“选择设备”对话框，设备类型栏选中MPCIeCAN-1x2xx，设备端口选中USB1，设备名称默认是MPCIeCAN-1x2xx 设备1。

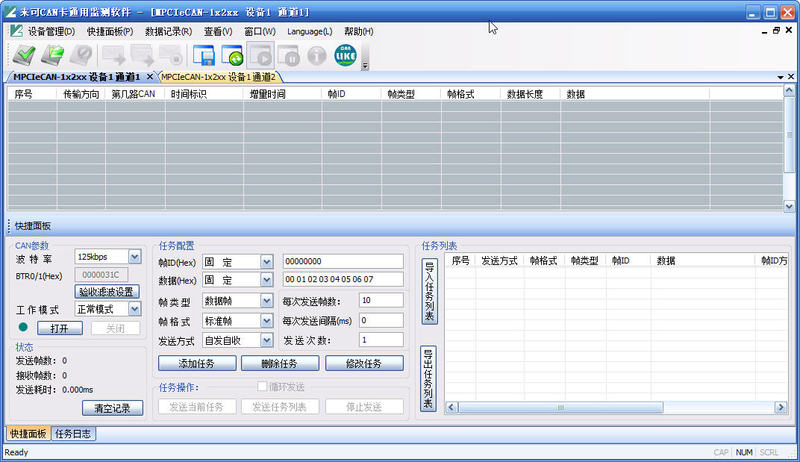

点击确定后，打开软件主界面。
5、接收和发送报文

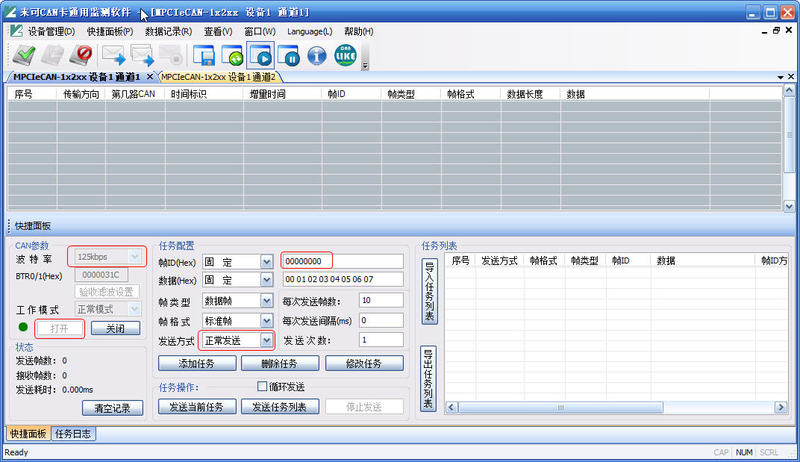

can1通道相关参数设置，打开can1通道，帧id是0x00000000，帧数据是00 01 02 03 04 05 06 07；

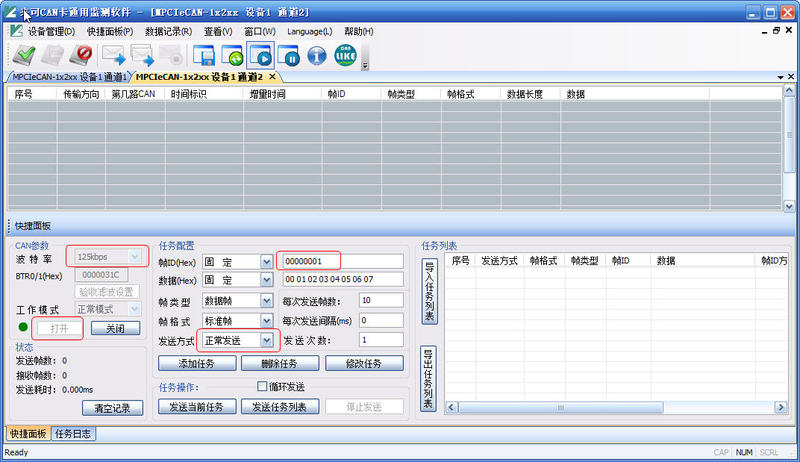

can2通道相关参数设置，打开can2通道，帧ID是0x00000001，帧数据是00 01 02 03 04 05 06 07。

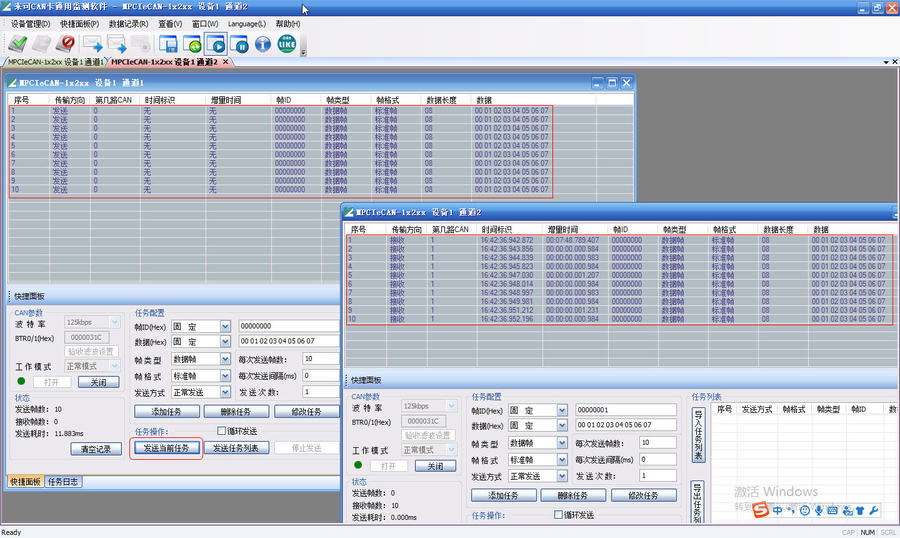

6、can1通道发送报文，can2通道接收报文

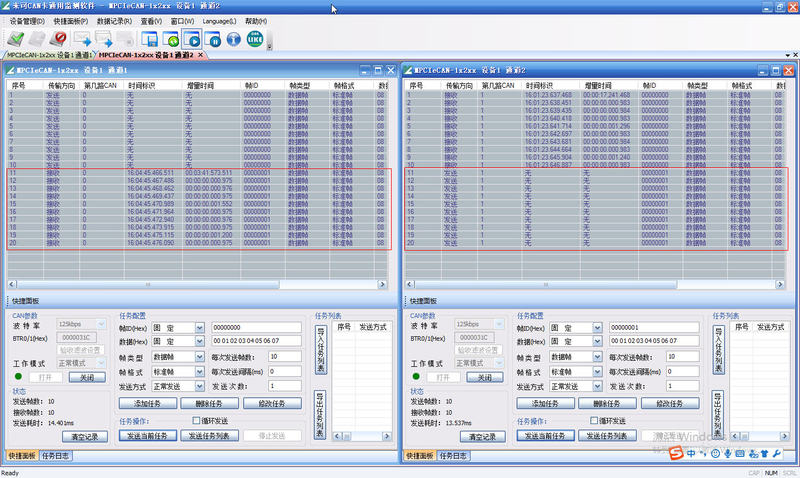

7、can2通道发送报文，can1通道接收报文
