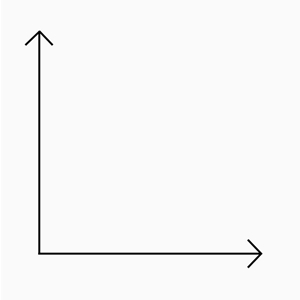

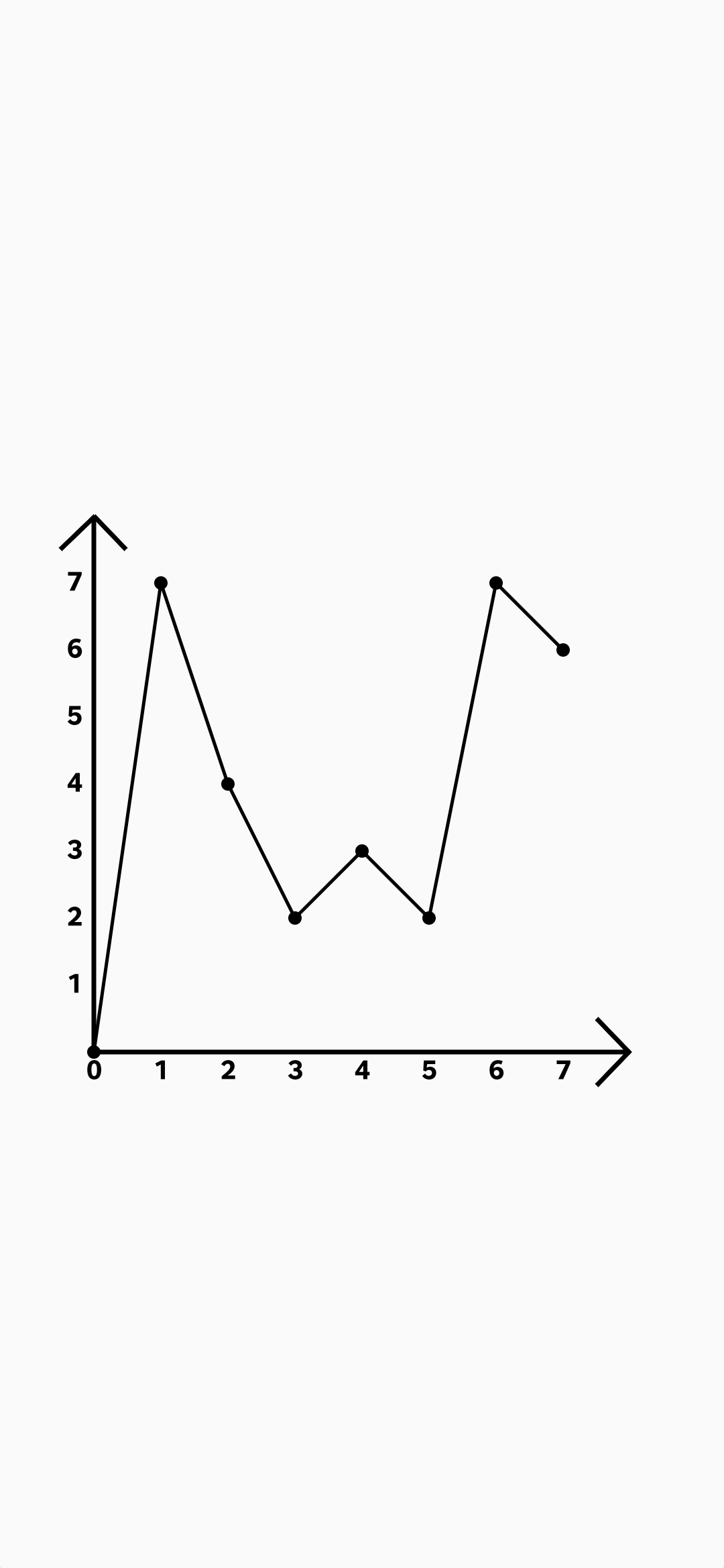

先看一下效果图 1.先画一个xy坐标轴。 效果如下: drawAxispoint方法如下 效果图如下: drawbrokenLine方法如下: 效果图如下: 1.首先提供给外界输入数据的方法: 2.进行数据为空判断和越界判断 其中yMaxdata(),lineMaxdata()方法作用为取ydate与linedate中的最大值 3.将所有写死的数据与传进来的数据产生联系。 现在就可以根据给到的数据动态绘制简单折线图 接下来看效果 传入数据: 效果图如下: 核心:绘制与传入数据产生联系,建议先绘制一次固定的,再自我封装,有利于理解 觉得好的话,点个关注吧!谢谢
昨天晚上跟朋友聊天,聊到绘制折线,然后多画了几笔,画了个折线图。(老规矩后面有源码)
view宽高设置为正方形
view宽高设置为mach_parent
先来绘制一个固定的折线图
Paint daxesPaint,axispointPaint,brokenLinePaint; //画布宽度 canvasWidth = canvas.getWidth(); //画布高度 canvasHeight = canvas.getHeight(); widthCriterion = canvasWidth /10; //将画布宽分为10份 hightCriterion = canvasHeight /10; //将画布高分为10份 minCriterion = widthCriterion > hightCriterion ? hightCriterion /2: widthCriterion /2; //画xy轴角的依据 daxesPaint=new Paint(); daxesPaint.setColor(Color.BLACK); daxesPaint.setAntiAlias(true); //去掉锯齿效果 daxesPaint.setStrokeWidth(7.0f);//画笔宽度 //第一个方法:画xy轴 drawDaxes(canvas,daxesPaint);
drawDaxes方法如下:
private void drawDaxes(Canvas canvas,Paint p){ //开始y绘制坐标系 canvas.drawLine(widthCriterion,hightCriterion,widthCriterion,hightCriterion*9,p); //绘制y角 canvas.drawLine(widthCriterion-minCriterion,hightCriterion+minCriterion,widthCriterion+2,hightCriterion,p); canvas.drawLine(widthCriterion,hightCriterion,widthCriterion+minCriterion-2,hightCriterion+minCriterion,p); //开始x绘制坐标系 canvas.drawLine(widthCriterion-4,hightCriterion*9,widthCriterion*9,hightCriterion*9,p); //绘制x角 canvas.drawLine(widthCriterion*9-minCriterion,hightCriterion*9-minCriterion,widthCriterion*9,hightCriterion*9+2,p); canvas.drawLine(widthCriterion*9-minCriterion,hightCriterion*9+minCriterion,widthCriterion*9,hightCriterion*9-2,p); }

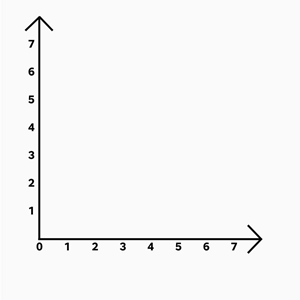

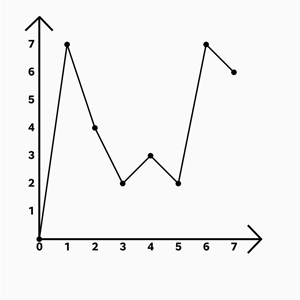

2.再绘制x,y轴坐标 //开始绘制xy轴坐标 axispointPaint=daxesPaint; drawAxispoint(canvas,axispointPaint);
private void drawAxispoint(Canvas canvas,Paint p){ textFont=widthCriterion/5*2; Typeface font = Typeface.create(Typeface.SANS_SERIF, Typeface.BOLD); p.setTypeface( font ); p.setTextSize(textFont); for (int i = 1; i <=8 ; i++) { String text= String.valueOf(-1+i); int stringWidth = (int) p.measureText(text); //文本长度 canvas.drawText(text, i*widthCriterion-stringWidth/2, hightCriterion*9+textFont, p);// 画文本 } for (int i = 1; i <=7 ; i++) { String text= String.valueOf(i); int stringWidth = (int) p.measureText(text); //文本长度 canvas.drawText(text, widthCriterion-textFont, hightCriterion*9-i*hightCriterion+stringWidth/2, p);// 画文本 } }
3.最后绘制折线和坐标点 //开始绘制折线和坐标点 brokenLinePaint=axispointPaint; brokenLinePaint.setStrokeWidth(5.0f); drawbrokenLine(canvas,brokenLinePaint);
private void drawbrokenLine(Canvas canvas,Paint p){ canvas.drawLine(widthCriterion,hightCriterion*9,widthCriterion*2,hightCriterion*2,p); canvas.drawLine(widthCriterion*2,hightCriterion*2,widthCriterion*3,hightCriterion*5,p); canvas.drawLine(widthCriterion*3,hightCriterion*5,widthCriterion*4,hightCriterion*7,p); canvas.drawLine(widthCriterion*4,hightCriterion*7,widthCriterion*5,hightCriterion*6,p); canvas.drawLine(widthCriterion*5,hightCriterion*6,widthCriterion*6,hightCriterion*7,p); canvas.drawLine(widthCriterion*6,hightCriterion*7,widthCriterion*7,hightCriterion*2,p); canvas.drawLine(widthCriterion*7,hightCriterion*2,widthCriterion*8,hightCriterion*3,p); //画折线上的点 canvas.drawCircle(widthCriterion, hightCriterion*9, 10, p); canvas.drawCircle(widthCriterion*2,hightCriterion*2, 10, p); canvas.drawCircle(widthCriterion*3,hightCriterion*5, 10, p); canvas.drawCircle(widthCriterion*4,hightCriterion*7, 10, p); canvas.drawCircle(widthCriterion*5,hightCriterion*6, 10, p); canvas.drawCircle(widthCriterion*6,hightCriterion*7, 10, p); canvas.drawCircle(widthCriterion*7,hightCriterion*2, 10, p); canvas.drawCircle(widthCriterion*8,hightCriterion*3, 10, p); }
固定的折线图java文件如下:
public class LineChartView extends View { private int minCriterion; private int hightCriterion; private int widthCriterion; private int canvasHeight; private int canvasWidth; private int textFont; public LineChartView(Context context) { super(context); } public LineChartView(Context context, @Nullable AttributeSet attrs) { super(context, attrs); } @Override protected void onDraw(Canvas canvas) { super.onDraw(canvas); drawAxis(canvas); } //绘制 private void drawAxis(Canvas canvas){ Paint daxesPaint,axispointPaint,brokenLinePaint; //画布宽度 canvasWidth = canvas.getWidth(); //画布高度 canvasHeight = canvas.getHeight(); widthCriterion = canvasWidth /10; //将画布宽分为10份 hightCriterion = canvasHeight /10; //将画布高分为10份 minCriterion = widthCriterion > hightCriterion ? hightCriterion /2: widthCriterion /2; //画xy轴角的依据 daxesPaint=new Paint(); daxesPaint.setColor(Color.BLACK); daxesPaint.setAntiAlias(true); //去掉锯齿效果 daxesPaint.setStrokeWidth(7.0f);//画笔宽度 //第一个方法:画xy轴 drawDaxes(canvas,daxesPaint); //开始绘制xy轴坐标 axispointPaint=daxesPaint; drawAxispoint(canvas,axispointPaint); //开始绘制折线和坐标点 brokenLinePaint=axispointPaint; brokenLinePaint.setStrokeWidth(5.0f); drawbrokenLine(canvas,brokenLinePaint); } private void drawDaxes(Canvas canvas,Paint p){ //开始y绘制坐标系 canvas.drawLine(widthCriterion,hightCriterion,widthCriterion,hightCriterion*9,p); //绘制y角 canvas.drawLine(widthCriterion-minCriterion,hightCriterion+minCriterion,widthCriterion+2,hightCriterion,p); canvas.drawLine(widthCriterion,hightCriterion,widthCriterion+minCriterion-2,hightCriterion+minCriterion,p); //开始x绘制坐标系 canvas.drawLine(widthCriterion-4,hightCriterion*9,widthCriterion*9,hightCriterion*9,p); //绘制x角 canvas.drawLine(widthCriterion*9-minCriterion,hightCriterion*9-minCriterion,widthCriterion*9,hightCriterion*9+2,p); canvas.drawLine(widthCriterion*9-minCriterion,hightCriterion*9+minCriterion,widthCriterion*9,hightCriterion*9-2,p); } private void drawAxispoint(Canvas canvas,Paint p){ textFont=widthCriterion/5*2; Typeface font = Typeface.create(Typeface.SANS_SERIF, Typeface.BOLD); p.setTypeface( font ); p.setTextSize(textFont); for (int i = 1; i <=8 ; i++) { String text= String.valueOf(-1+i); int stringWidth = (int) p.measureText(text); //文本长度 canvas.drawText(text, i*widthCriterion-stringWidth/2, hightCriterion*9+textFont, p);// 画文本 } for (int i = 1; i <=7 ; i++) { String text= String.valueOf(i); int stringWidth = (int) p.measureText(text); //文本长度 canvas.drawText(text, widthCriterion-textFont, hightCriterion*9-i*hightCriterion+stringWidth/2, p);// 画文本 } } private void drawbrokenLine(Canvas canvas,Paint p){ canvas.drawLine(widthCriterion,hightCriterion*9,widthCriterion*2,hightCriterion*2,p); canvas.drawLine(widthCriterion*2,hightCriterion*2,widthCriterion*3,hightCriterion*5,p); canvas.drawLine(widthCriterion*3,hightCriterion*5,widthCriterion*4,hightCriterion*7,p); canvas.drawLine(widthCriterion*4,hightCriterion*7,widthCriterion*5,hightCriterion*6,p); canvas.drawLine(widthCriterion*5,hightCriterion*6,widthCriterion*6,hightCriterion*7,p); canvas.drawLine(widthCriterion*6,hightCriterion*7,widthCriterion*7,hightCriterion*2,p); canvas.drawLine(widthCriterion*7,hightCriterion*2,widthCriterion*8,hightCriterion*3,p); //画折线上的点 canvas.drawCircle(widthCriterion, hightCriterion*9, 10, p); canvas.drawCircle(widthCriterion*2,hightCriterion*2, 10, p); canvas.drawCircle(widthCriterion*3,hightCriterion*5, 10, p); canvas.drawCircle(widthCriterion*4,hightCriterion*7, 10, p); canvas.drawCircle(widthCriterion*5,hightCriterion*6, 10, p); canvas.drawCircle(widthCriterion*6,hightCriterion*7, 10, p); canvas.drawCircle(widthCriterion*7,hightCriterion*2, 10, p); canvas.drawCircle(widthCriterion*8,hightCriterion*3, 10, p); } }
下面来简单封装一下
public void setChartdate(String[] xdate, int[] ydate, float[] linedate) { this.xdate = xdate; //x轴坐标 this.ydate = ydate; //y轴坐标 this.linedate = linedate; //坐标点的y轴上的位置 }
if (xdate.length!=0&&ydate.length!=0&&linedate.length!=0&&xdate.length>=linedate.length){ if (yMaxdata()>=lineMaxdata()){ drawAxis(canvas); } }
private void drawDaxes(Canvas canvas, Paint p) { //开始y绘制坐标系 canvas.drawLine(widthCriterion, hightCriterion, widthCriterion, hightCriterion * (yCopies - 1), p); //绘制y角 canvas.drawLine(widthCriterion - minCriterion, hightCriterion + minCriterion, widthCriterion + 2, hightCriterion, p); canvas.drawLine(widthCriterion, hightCriterion, widthCriterion + minCriterion - 2, hightCriterion + minCriterion, p); //开始x绘制坐标系 canvas.drawLine(widthCriterion - 4, hightCriterion * (yCopies - 1), widthCriterion * (xCopies - 1), hightCriterion * (yCopies - 1), p); //绘制x角 canvas.drawLine(widthCriterion * (xCopies - 1) - minCriterion, hightCriterion * (yCopies - 1) - minCriterion, widthCriterion * (xCopies - 1), hightCriterion * (yCopies - 1) + 2, p); canvas.drawLine(widthCriterion * (xCopies - 1) - minCriterion, hightCriterion * (yCopies - 1) + minCriterion, widthCriterion * (xCopies - 1), hightCriterion * (yCopies - 1) - 2, p); } private void drawAxispoint(Canvas canvas, Paint p) { textFont = widthCriterion / 5 * 2; Typeface font = Typeface.create(Typeface.SANS_SERIF, Typeface.BOLD); p.setTypeface(font); p.setTextSize(textFont); //画x轴数据 for (int i = 0; i < xdate.length; i++) { String text = xdate[i]; int stringWidth = (int) p.measureText(text); //文本长度 canvas.drawText(text, (i + 1) * widthCriterion - stringWidth / 2, hightCriterion * (yCopies - 1) + textFont, p);// 画文本 } for (int i = 0; i < ydate.length; i++) { String text = String.valueOf(ydate[i]); int stringWidth = (int) p.measureText(text); //文本长度 if (i == 0) { } else { canvas.drawText(text, widthCriterion - textFont-stringWidth, hightCriterion * (yCopies - 1) - i * hightCriterion + stringWidth / 2, p);// 画文本 } } } private void drawbrokenLine(Canvas canvas, Paint p) { float line=(hightCriterion * (yCopies - 1)-hightCriterion*2)/ydate[ydate.length-1]; for (int i = 0; i <linedate.length; i++) { float height=hightCriterion * (yCopies-1)-line*linedate[i]; if (i!=linedate.length-1){ float elseheight=hightCriterion * (yCopies-1)-line*linedate[i+1]; canvas.drawLine(widthCriterion*(i+1),height , widthCriterion * (i+2), elseheight, p); canvas.drawCircle(widthCriterion*(i+1), height, 10, p); }else{ float endheight=hightCriterion * (yCopies-1)-line*linedate[linedate.length-1]; canvas.drawCircle(widthCriterion*(i+1), endheight, 10, p); } } }
在Activity中找到控件后,调用控件的setChartdate()方法;
数据如下: private String[] xdata={"0","1","2","3","4","5","6","7","8"}; private int[] yfata={0,10,20,30,40,50,60,70}; private float[] linedata={5,10,6,30,5,62.5f,6,2,};
linechartview.setChartdate(xdata,yfata,linedata);
封装后java代码如下public class LineChartView extends View { private int minCriterion; private int hightCriterion; private int widthCriterion; private int canvasHeight; private int canvasWidth; private int textFont; private String[] xdate; private int[] ydate; private float[] linedate; private int xCopies; private float yCopies; public void setChartdate(String[] xdate, int[] ydate, float[] linedate) { this.xdate = xdate; this.ydate = ydate; this.linedate = linedate; } public LineChartView(Context context) { super(context); } public LineChartView(Context context, @Nullable AttributeSet attrs) { super(context, attrs); } @Override protected void onDraw(Canvas canvas) { super.onDraw(canvas); if (xdate.length!=0&&ydate.length!=0&&linedate.length!=0&&xdate.length>=linedate.length){ if (yMaxdata()>=lineMaxdata()){ drawAxis(canvas); } } } //绘制 private void drawAxis(Canvas canvas) { xCopies = xdate.length + 2; yCopies = ydate.length + 2; Paint daxesPaint, axispointPaint, brokenLinePaint; //画布宽度 canvasWidth = canvas.getWidth(); //画布高度 canvasHeight = canvas.getHeight(); widthCriterion = canvasWidth / xCopies; hightCriterion = (int) (canvasHeight / yCopies); minCriterion = widthCriterion > hightCriterion ? hightCriterion / 2 : widthCriterion / 2; //开始绘制底层背景 daxesPaint = new Paint(); daxesPaint.setColor(Color.BLACK); daxesPaint.setAntiAlias(true); //去掉锯齿效果 daxesPaint.setStrokeWidth(7.0f); drawDaxes(canvas, daxesPaint); //开始绘制坐标点 axispointPaint = daxesPaint; drawAxispoint(canvas, axispointPaint); //开始绘制折线和线上的点 brokenLinePaint=axispointPaint; brokenLinePaint.setStrokeWidth(5.0f); drawbrokenLine(canvas,brokenLinePaint); } private void drawDaxes(Canvas canvas, Paint p) { //开始y绘制坐标系 canvas.drawLine(widthCriterion, hightCriterion, widthCriterion, hightCriterion * (yCopies - 1), p); //绘制y角 canvas.drawLine(widthCriterion - minCriterion, hightCriterion + minCriterion, widthCriterion + 2, hightCriterion, p); canvas.drawLine(widthCriterion, hightCriterion, widthCriterion + minCriterion - 2, hightCriterion + minCriterion, p); //开始x绘制坐标系 canvas.drawLine(widthCriterion - 4, hightCriterion * (yCopies - 1), widthCriterion * (xCopies - 1), hightCriterion * (yCopies - 1), p); //绘制x角 canvas.drawLine(widthCriterion * (xCopies - 1) - minCriterion, hightCriterion * (yCopies - 1) - minCriterion, widthCriterion * (xCopies - 1), hightCriterion * (yCopies - 1) + 2, p); canvas.drawLine(widthCriterion * (xCopies - 1) - minCriterion, hightCriterion * (yCopies - 1) + minCriterion, widthCriterion * (xCopies - 1), hightCriterion * (yCopies - 1) - 2, p); } private void drawAxispoint(Canvas canvas, Paint p) { textFont = widthCriterion / 5 * 2; Typeface font = Typeface.create(Typeface.SANS_SERIF, Typeface.BOLD); p.setTypeface(font); p.setTextSize(textFont); //画x轴数据 for (int i = 0; i < xdate.length; i++) { String text = xdate[i]; int stringWidth = (int) p.measureText(text); //文本长度 canvas.drawText(text, (i + 1) * widthCriterion - stringWidth / 2, hightCriterion * (yCopies - 1) + textFont, p);// 画文本 } for (int i = 0; i < ydate.length; i++) { String text = String.valueOf(ydate[i]); int stringWidth = (int) p.measureText(text); //文本长度 if (i == 0) { } else { canvas.drawText(text, widthCriterion - textFont-stringWidth, hightCriterion * (yCopies - 1) - i * hightCriterion + stringWidth / 2, p);// 画文本 } } } private void drawbrokenLine(Canvas canvas, Paint p) { float line=(hightCriterion * (yCopies - 1)-hightCriterion*2)/ydate[ydate.length-1]; for (int i = 0; i <linedate.length; i++) { float height=hightCriterion * (yCopies-1)-line*linedate[i]; if (i!=linedate.length-1){ float elseheight=hightCriterion * (yCopies-1)-line*linedate[i+1]; canvas.drawLine(widthCriterion*(i+1),height , widthCriterion * (i+2), elseheight, p); canvas.drawCircle(widthCriterion*(i+1), height, 10, p); }else{ float endheight=hightCriterion * (yCopies-1)-line*linedate[linedate.length-1]; canvas.drawCircle(widthCriterion*(i+1), endheight, 10, p); } } } private float yMaxdata(){ float max = 0; for (int i = 0; i < ydate.length; i++) { if (ydate[i] > max) { max = ydate[i]; } } return max; } private float lineMaxdata(){ float max = 0; for (int i = 0; i < linedate.length; i++) { if (linedate[i] > max) { max = linedate[i]; } } return max; } }
如有疑问,欢迎留言。
