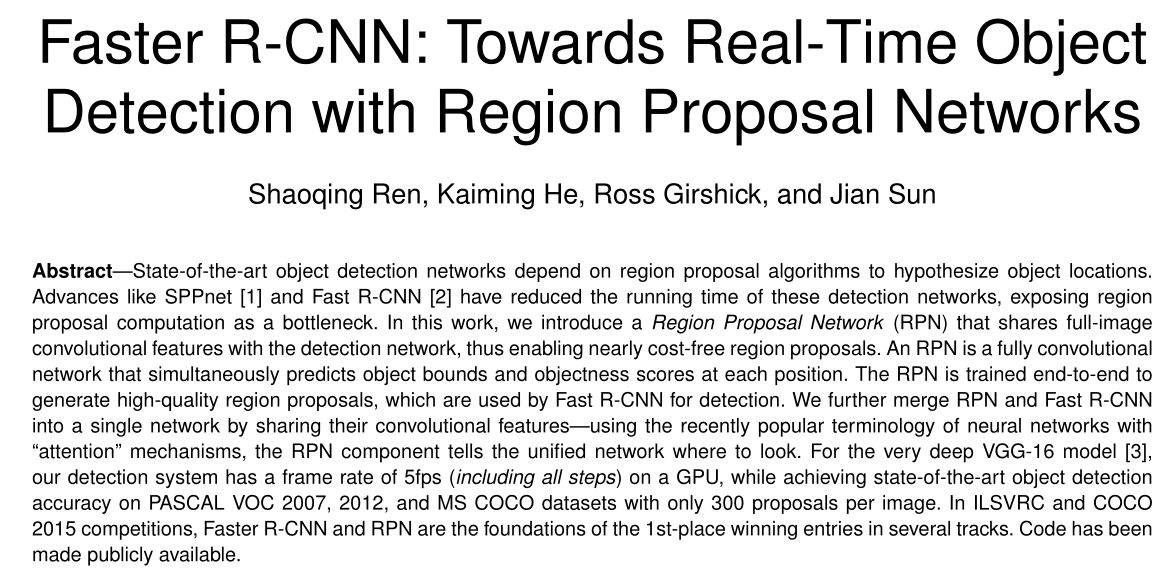

• 论文题目：Faster R-CNN: T owards Real-Time Object Detection with Region Proposal Networks

• 论文链接：https://arxiv.org/abs/1506.01497

作者及单位

研究目标

Faster R-CNN是为了改进Fast R-CNN而提出来的。因为在Fast R-CNN文章中的测试时间是不包括search selective时间的，而在测试时很大的一部分时间要耗费在候选区域的提取上。所以作者提出了RPN来提取候选框，使时间大大的减少了。

Faster R—CNN网络介绍

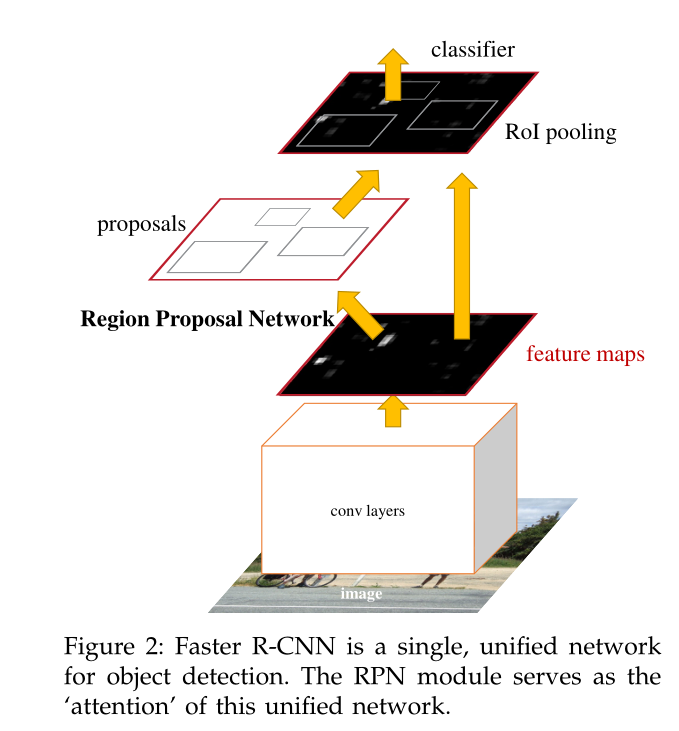

Faster R—CNN结构

Faster R—CNN具体可分为四个结构：

• Conv layers：作为一种CNN网络目标检测方法，Faster RCNN首先使用一组基础的conv+relu+pooling层提取image的feature maps。该feature maps被共享用于后续RPN层和全连接层。

• Region Proposal Networks：RPN网络用于生成region proposals。该层通过softmax判断anchors属于 positive或者 negative，再利用bounding box regression修正anchors获得精确的proposals。

• Roi Pooling：该层收集输入的feature maps和proposals，综合这些信息后提取proposal feature maps，送入后续全连接层判定目标类别。

• Classification：利用proposal feature maps计算proposal的类别，同时再次bounding box regression获得检测框最终的精确位置。

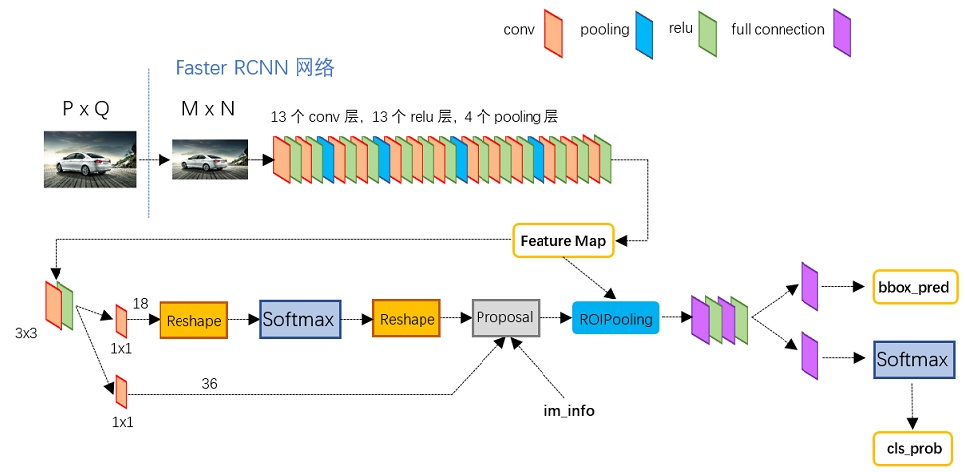

下图是VGG16模型中的faster_rcnn_test.pt的网络结构，可以清晰的看到该网络对于一副任意大小PxQ的图像，首先缩放至固定大小MxN，然后将MxN图像送入网络；而Conv layers中包含了13个conv层+13个relu层+4个pooling层；RPN网络首先经过3×3卷积，再分别生成positive anchors和对应bounding box regression偏移量，然后计算出proposals；而Roi Pooling层则利用proposals从feature maps中提取proposal feature送入后续全连接和softmax网络作classification。

python版本中的VGG16模型中的faster_rcnn_test.pt的网络结构。Conv layers部分共有13个conv层，13个relu层，4个pooling层

Conv layers

Conv layers包含了conv，pooling，relu三种层。所有的conv层都是：kernel_size=3，pad=1，stride=1。所有的pooling层都是：kernel_size=2，pad=1，stride=1。

Region Proposal NetWork（RPN）

经典的检测方法生成检测框都非常耗时，如R-CNN使用SS(Selective Search)方法生成检测框。而Faster RCNN则抛弃了传统的滑动窗口和SS方法，直接使用RPN生成检测框，这也是Faster R-CNN的巨大优势，能极大提升检测框的生成速度。

RPN网络结构

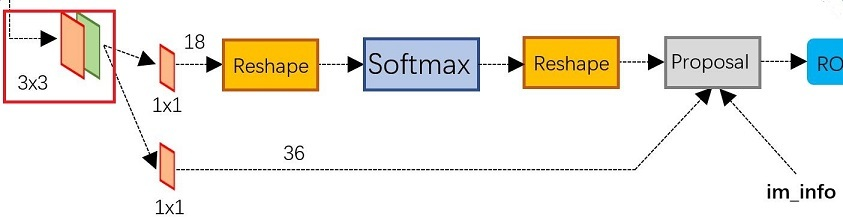

上图展示了RPN网络的具体结构。可以看到RPN网络实际分为2条线，上面一条通过softmax分类anchors获得positive和negative分类，下面一条用于计算对于anchors的bounding box regression偏移量，以获得精确的proposal。而最后的Proposal层则负责综合positive anchors和对应bounding box regression偏移量获取proposals，同时剔除太小和超出边界的proposals。其实整个网络到了Proposal Layer这里，就完成了相当于目标定位的功能。

Anchor

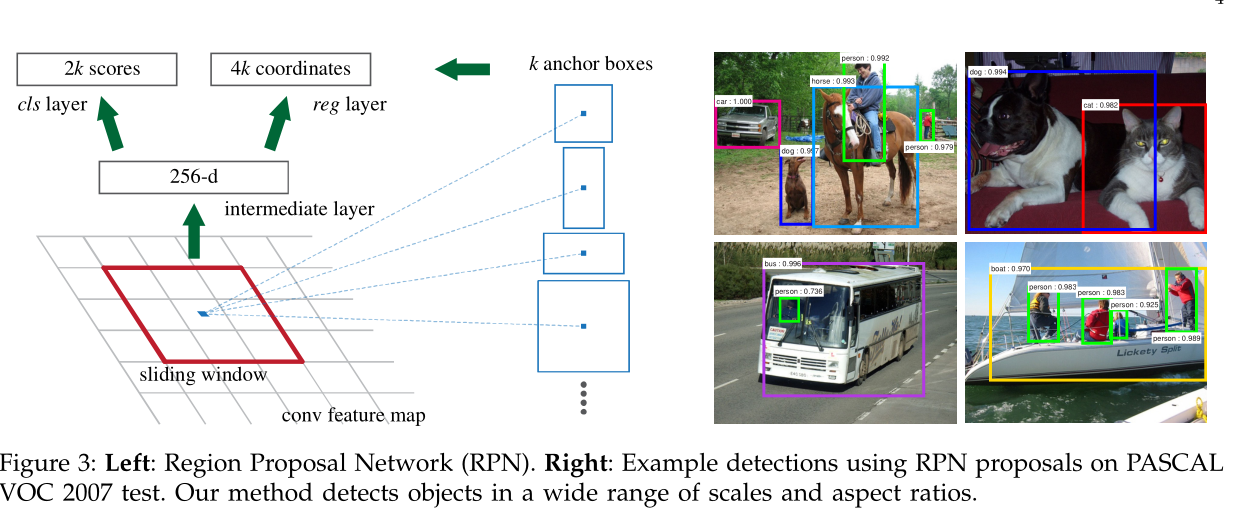

在每个滑动窗口的位置，我们同时预测多个Region Proposal，每个位置最大可能的Proposal设置为k。每个回归层输出4k个坐标(即x,y,w,h),分类层输出2k个Scores。RPN默认设置为3 Scale,3 aspect ratios,因此每个位置输出9个anchor。对于大小为W×H(通常为2400)的卷积特征图，总共有W Hkanchor。如下图所示：

注意：全部anchors拿去训练太多了，训练程序会在合适的anchors中随机选取128个postive anchors+128个negative anchors进行训练

Loss Function

我们定义在faster r-cnn中，最小化多任务损失，公式如下：

公式中，i是mini-batch中anchor的索引，是如果框出来的anchor是目标的概率。如果anchor是positive的话，ground-truth label为1，否则为0。是预测框的参数化向量。是标注的框。

和通过参数来平衡。在论文的设置中，=256，=2400，=10。

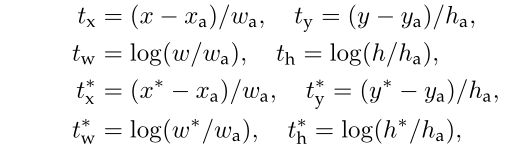

对于bounding box regression，我们采用如下的四个坐标，具体含义可以参照原文：

训练RPN

RPN可以通过反向传播和随机梯度下降(SGD)进行端到端的训练。我们遵循“以图像为中心”的采样策略来训练这个网络。每个小批都来自一个包含许多正面和负面示例anchor的图像。我们可以对所有anchor的损失函数进行优化，但这将偏向于负样本，因为它们占主导地位。相反，我们在一张图像中随机抽取256个锚点来计算一个小批量的损失函数，其中抽样的正锚点和负锚点的比例高达1:1。如果一个图像中有少于128个positive样本，我们用negative样本填充这个小批。

ROI Polling

ROI Pooling的作用是对不同大小的region proposal，从最后卷积层输出的feature map提取大小固定的feature map。因为全连接层的输入需要尺寸大小一样，所以不能直接将不同大小的region proposal映射到feature map作为输出，需要做尺寸变换。即将一个hw的region proposal分割成HW大小的网格，然后将这个region proposal映射到最后一个卷积层输出的feature map，最后计算每个网格里的最大值作为该网格的输出，所以不管ROI pooling之前的feature map大小是多少，ROI pooling后得到的feature map大小都是H*W。

下面是ROI polling layer层的一个经典动图：从图中可以直接看到ROI polling是怎样使输出都是固定的形状。

classification

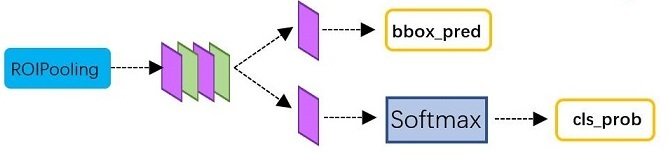

Classification部分利用已经获得的proposal feature maps，通过full connect层与softmax计算每个proposal具体属于那个类别（如人，车，电视等），输出cls_prob概率向量；同时再次利用bounding box regression获得每个proposal的位置偏移量bbox_pred，用于回归更加精确的目标检测框。Classification部分网络结构如下图所示。

从RoI Pooling获取到7×7=49大小的proposal feature maps后，送入后续网络，可以看到做了如下2件事：

1、通过全连接和softmax对proposals进行分类，这实际上已经是识别的范畴了

2、再次对proposals进行bounding box regression，获取更高精度的rect box

Faster RCNN训练

Faster R-CNN的训练，是在已经训练好的model（如VGG_CNN_M_1024，VGG，ZF）的基础上继续进行训练。实际中训练过程分为6个步骤：

• 在已经训练好的model上，训练RPN网络，对应stage1_rpn_train.pt

• 利用步骤1中训练好的RPN网络，收集proposals，对应rpn_test.pt

• 第一次训练Fast RCNN网络，对应stage1_fast_rcnn_train.pt

• 第二训练RPN网络，对应stage2_rpn_train.pt

• 再次利用步骤4中训练好的RPN网络，收集proposals，对应rpn_test.pt

• 第二次训练Fast RCNN网络，对应stage2_fast_rcnn_train.pt

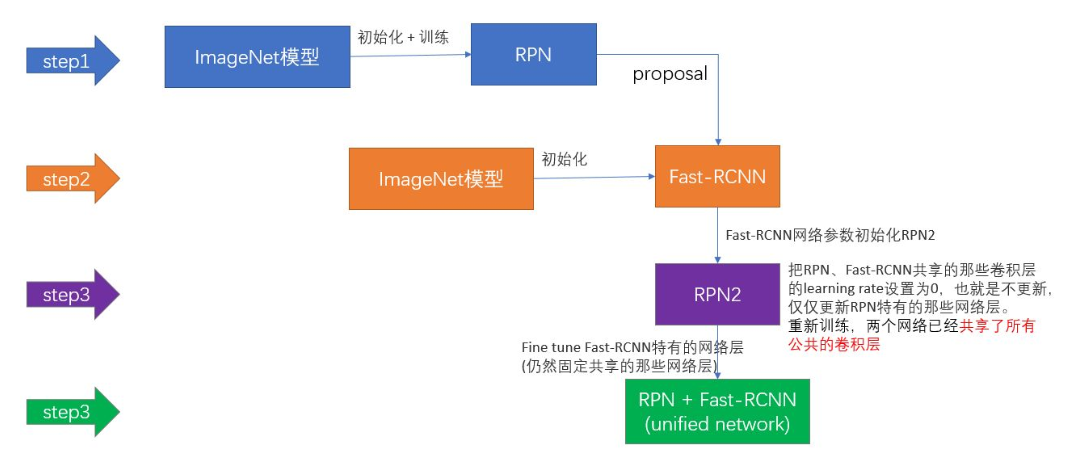

下面是一张训练过程流程图：

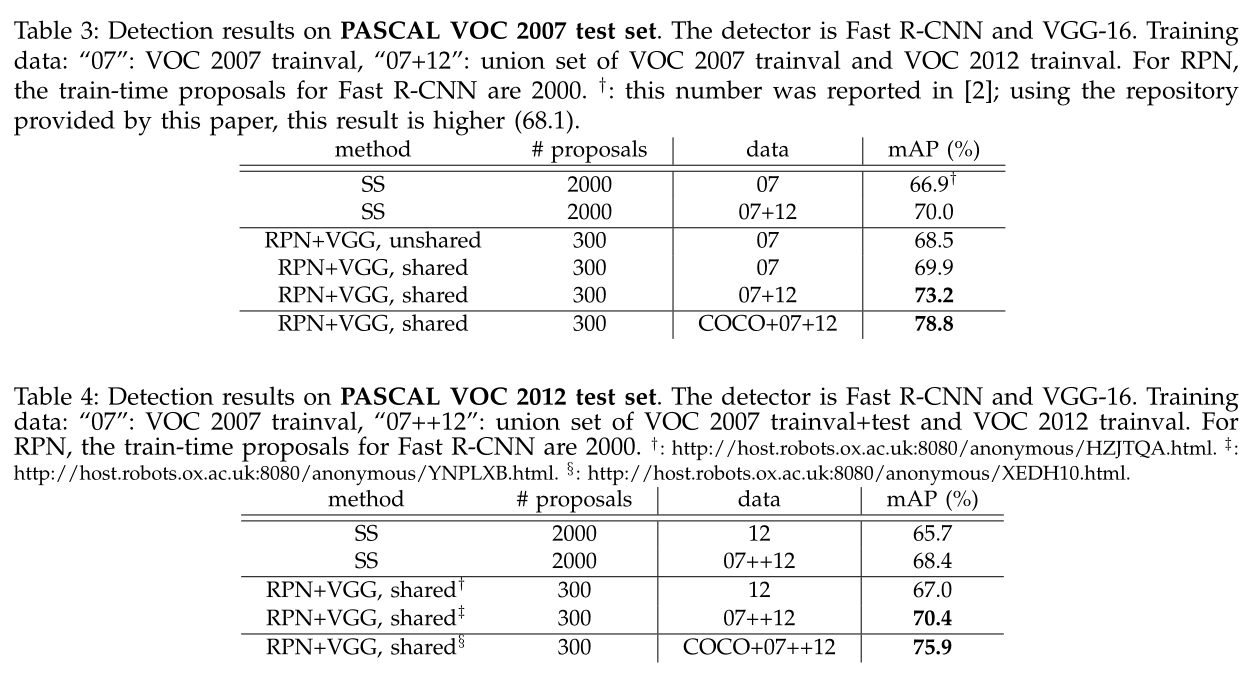

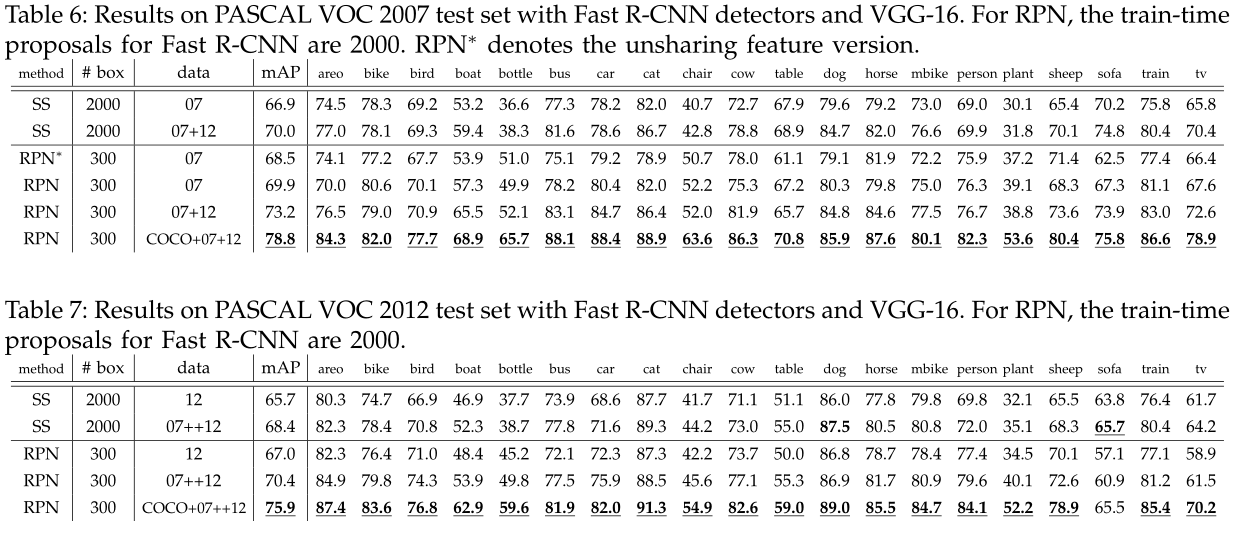

Faster R-CNN在各项数据集上的表现

开源代码

https://github.com/rbgirshick/py-faster-rcnn
