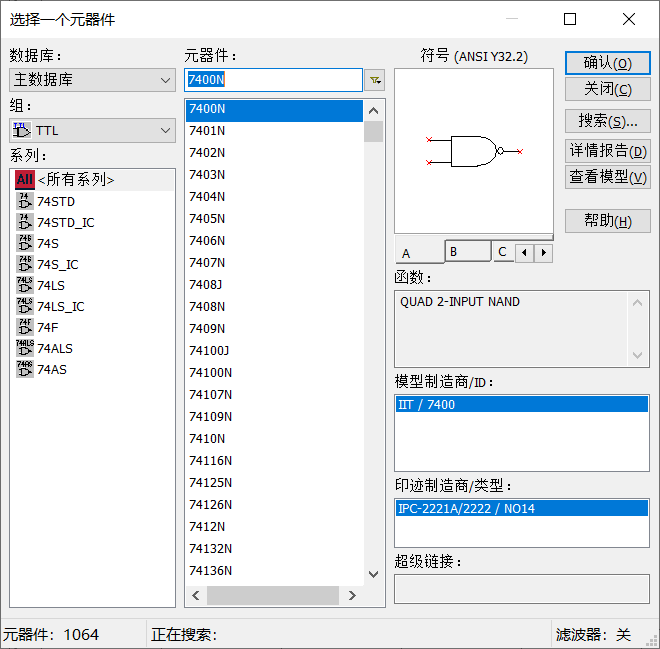

Multisim14是一种专门用于电路仿真和设计的软件之一，是NI公司下属的ElectroNIcs Workbench Group推出的以Windows为基础的仿真工具，是目前最为流行的EDA软件之一。该软件基于PC平台，采用图形操作界面虚拟仿真了一个与实际情况非常相似的电子电路实验工作台，几乎可以完成在实验室进行的所有电子电路实验，已被广泛地应用于电子电路分析、设计、仿真等各项工作中。 Multisim14页面分为通用菜单栏、工具栏、元件库栏、仪器栏、项目管理栏电路工作栏。 TTL器件库包含与、或、非门、各种复合逻辑运算门、触发器、中规模集成芯片、74××系列和74LS××系列等74系列数字电路器件。等多种器件。
工具栏:从左到右依次是:新建、打开、存盘、打印、剪切、复制、粘贴、旋转、设计工具箱。

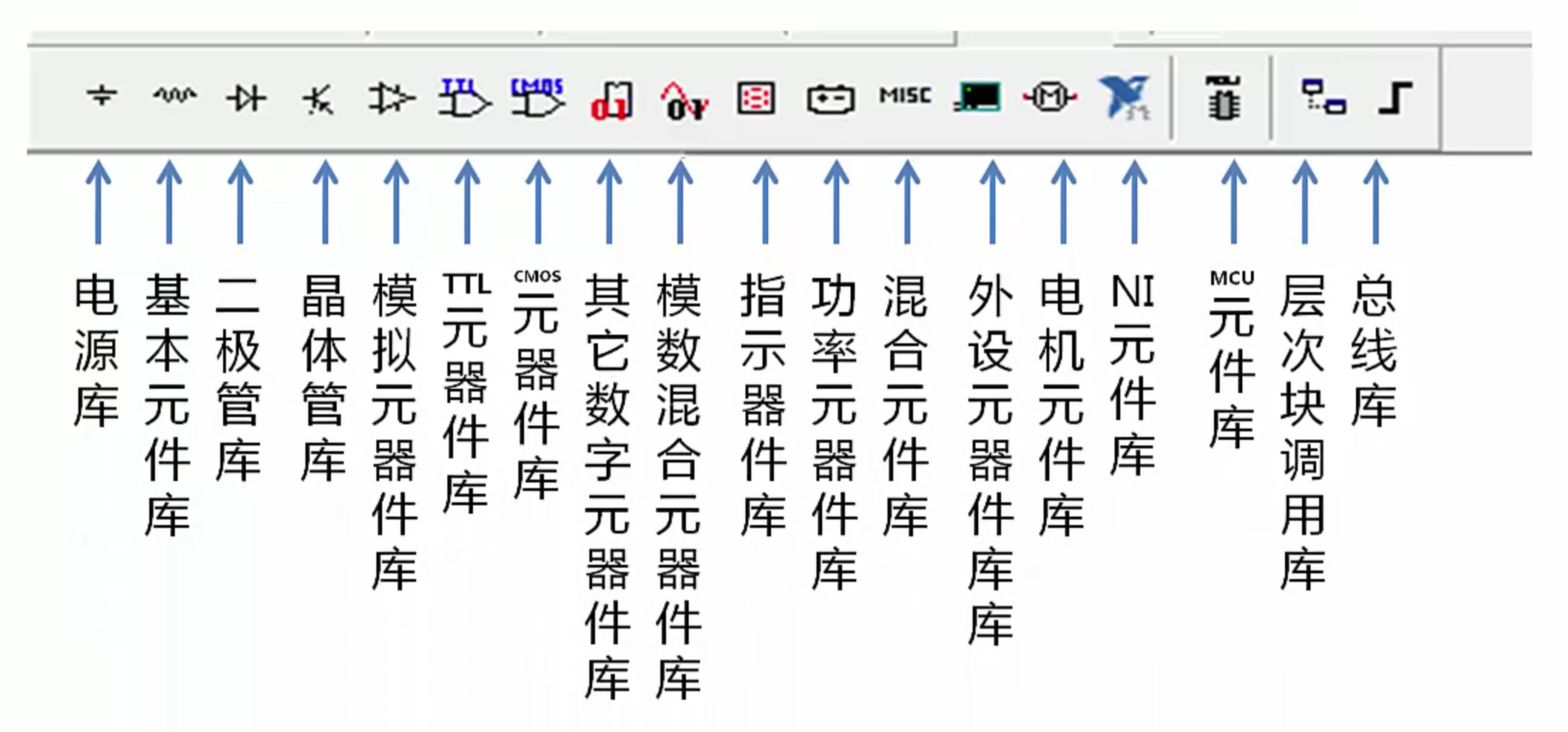

元器件库栏：从左到右依次是：电源库、基本元件库、二极管库、晶体管库、模拟元器件库、TTL元器件库、CMOS元器件库、其它数字元器件、模数混合元器件库、指示器件库、功率元件库、混合元件库、外设元器件库、电机元件库、NI元件库、MCU元件库、层次块调用库、总线库。
主要的是元器件库——

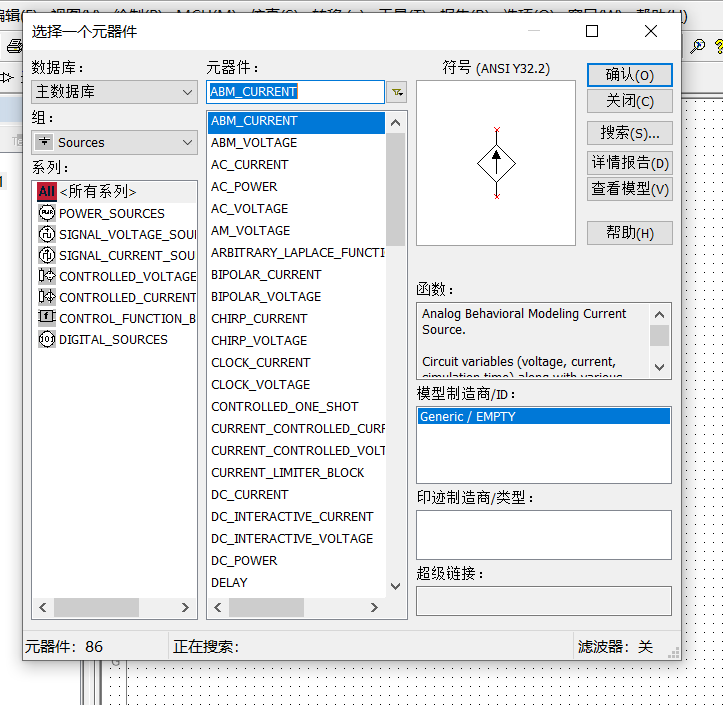

电源/信号源库包含接地端、直流电源、交流电源、方波、受控电源等多种电源和信号源。

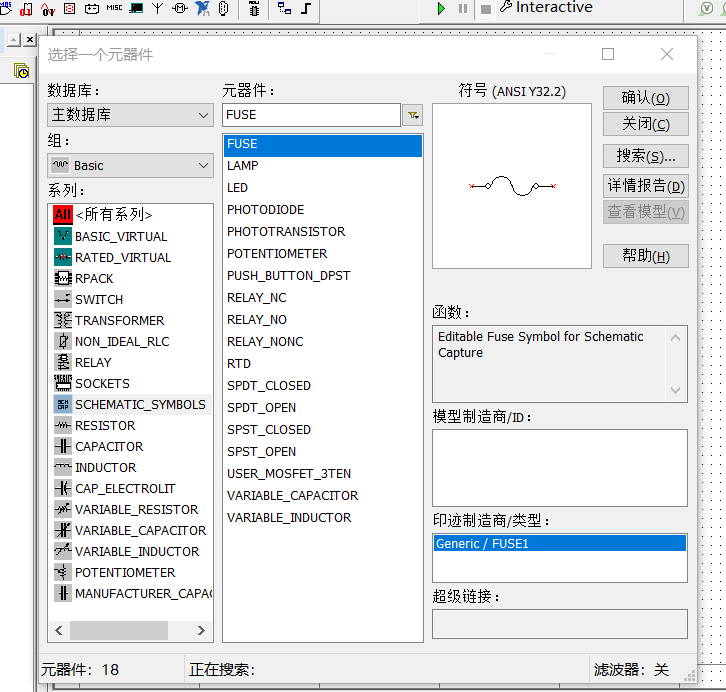

基本元件库包括基本虚拟元件、额定虚拟元件、三维虚拟元件、排阻、开关、变压器、非线性变压器、Z负载、继电器、连接器、可编辑的电路图符号、插座、电阻、电容、电感、电解电容、可变电容、可变电感、电位器等多种元件。

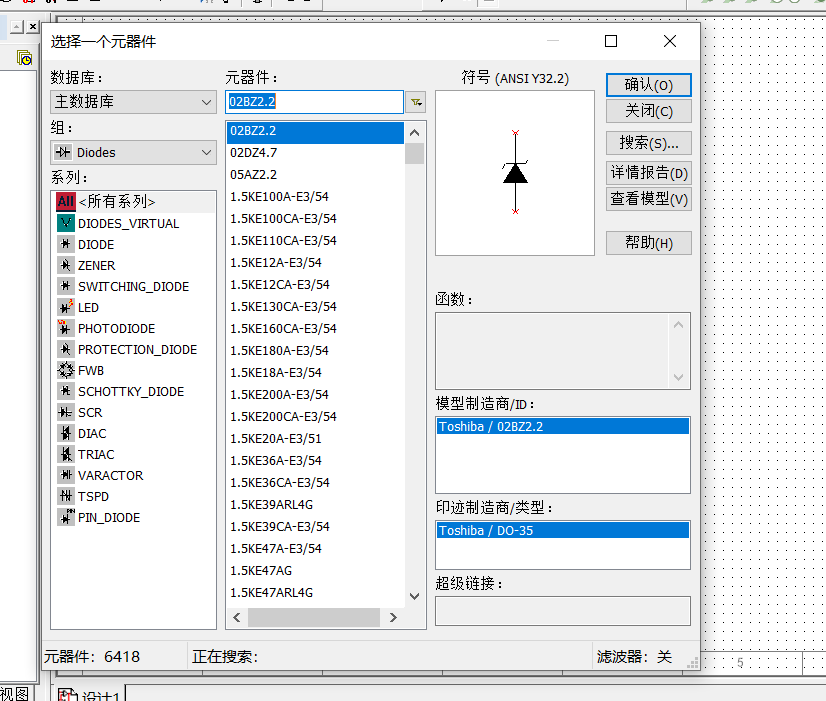

二极管库包虚拟二极管、普通二极管、稳压二极管、发光二极管、单相整流桥、肖特基二极管、晶闸管、双向触发二极管、三端双向晶闸管、变容二极管、PIN二极管等多种器件
晶体管库包括虚拟晶体管、NPN晶体管、PNP晶体管、达林顿NPN晶体管、达林顿PNP晶体管、达林顿晶体管阵列、带偏置NPN型BJT管、带偏置PNP型BJT管、BJT晶体管阵列、绝缘栅型场效应管、N沟道耗尽型MOS管、N沟道增强型MOS管、P沟道增强型MOS管、N沟道JFET、P沟道JFET、N沟道功率MOSFET、P沟道功率MOSFET、COMP功率MOSFET、单结型晶体管、热效应管等多种器件

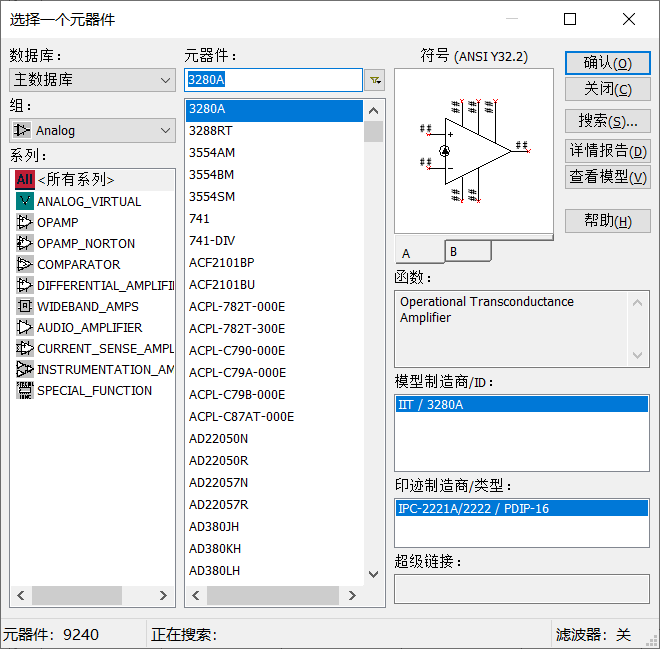

模拟器件库包含虚拟模拟集成电路、运算放大器、诺顿运算放大器、比较器、宽频运算放大器、特殊功能运算放大器等器件。

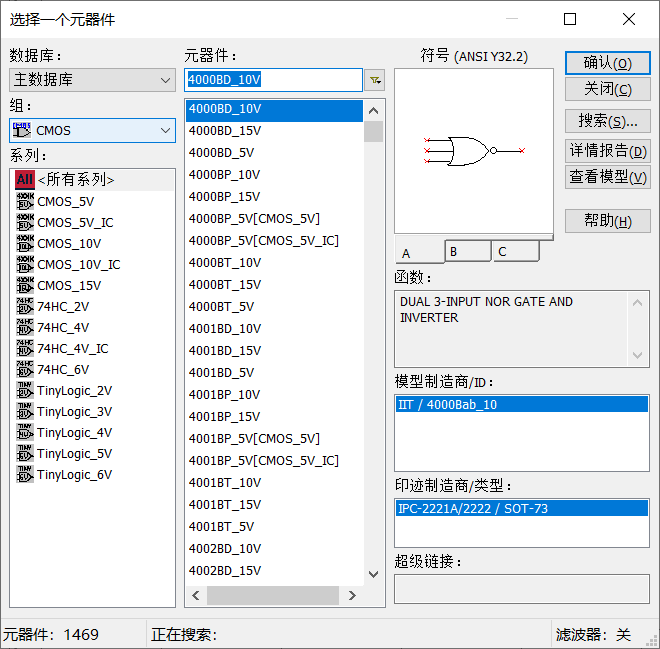

CMOS器件库包括40××系列和74HC××系列多种CMOS数字集成电路系列器件
