一、初识OneNet

OneNET定位为PaaS服务，即在物联网应用和真实设备之间搭建高效、稳定、安全的应用平台：面向设备，适配多种网络环境和常见传输协议，提供各类硬件终端的快速接入方案和设备管理服务；面向应用层，提供丰富的API和数据分发能力以满足各类行业应用系统的开发需求，使物联网企业可以更加专注于自身应用的开发，而不用将工作重心放在设备接入层的环境搭建上，从而缩短物联网系统的形成周期，降低企业研发、运营和运维成本。

1. 物联网与OneNet

物联网是把生活中各种物品通过各种元器件，传感器等连接在一起的网络。这个网络具备观察性和可控性，我们可以通过这个网络知道其中各个物品的状态，同时可以控制他们。

物联网可以分为三层，感知层、网络层、应用层。其中感知层可以通过传感器，执行器等元器件与环境进行互动。网络层指起到数据存储于管理功能的那一部分，其可以把各种数据按照特定标准进行存储，便于应用层调取。应用层是用户与网络层的接口，一方面把数据以特定形式展现给用户，一方面存储用户的指令，以备感知层调用。

OneNET平台具备网络层和应用层的功能，它可以把Arduino传感器采集的数据存储在自己的服务器上，同时可以在设计应用的时候调用这些数据。

OneNET平台是中国移动开发的物联网平台，稳定性非常好，上手容易。
使用方法：

1）进入OneNET官网（“https://open.iot.10086.cn/”）注册账号

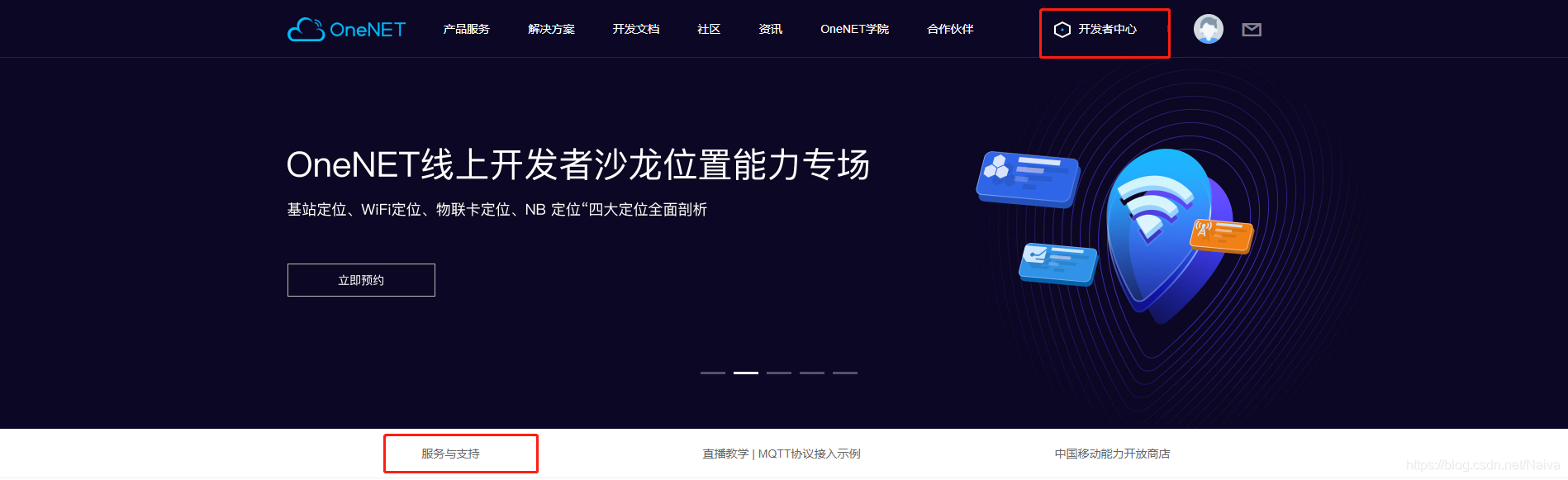

2）注册完成后在首页右上角点击「开发者中心」进入产品开发界面

小提示：零基础入，建议先别去网络上找找乱七八糟的文章学习，直接参考官方文档一步一步走就没那么多问题了。遇到实际问题后首先根据官方文档以及网上资料去解决。官方文档：【首页】-【服务与支持】- 【开发文档】- 【快速入门】

2. OneNet快速入门

2.1 创建产品

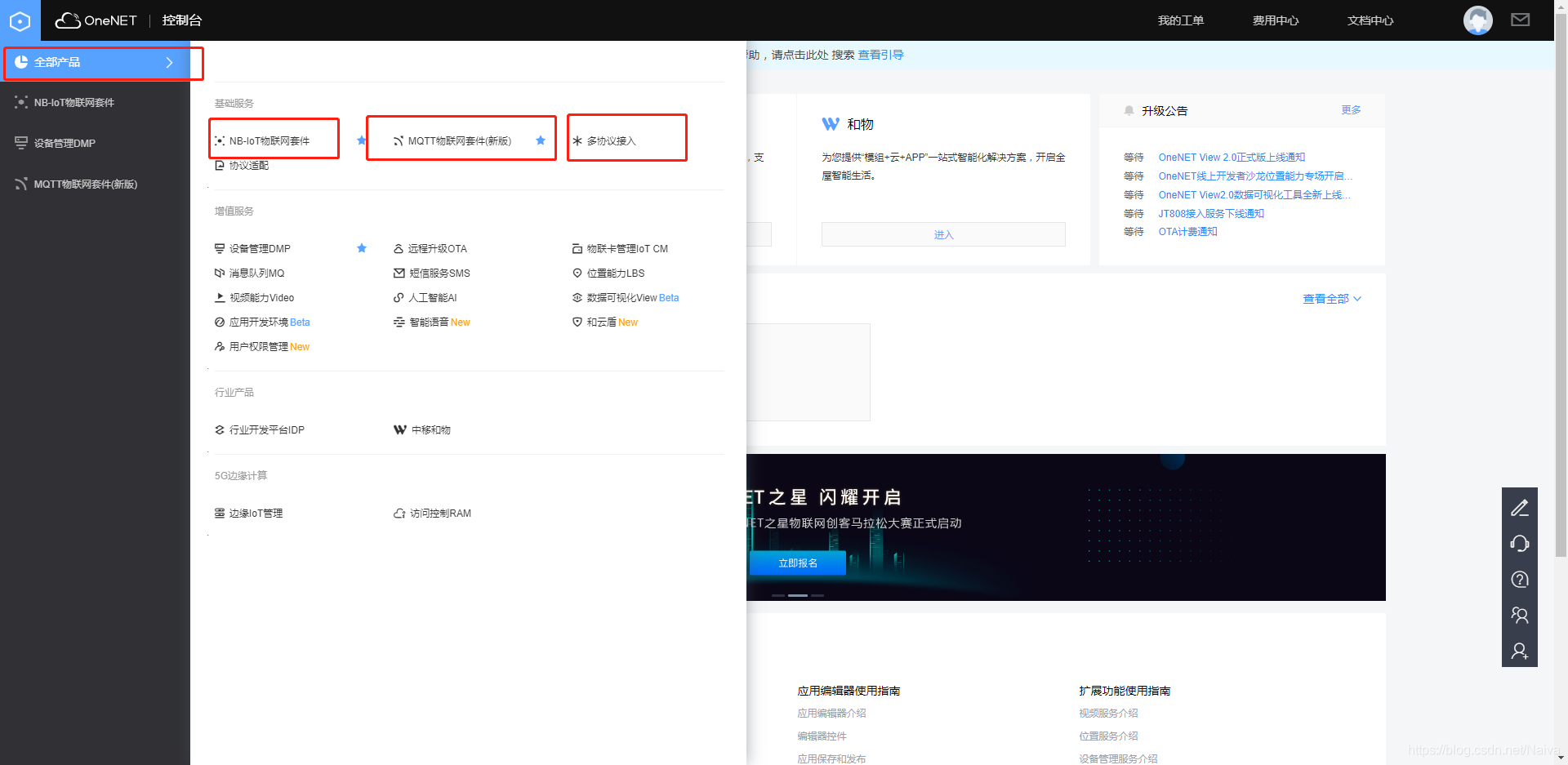

进入产品开发界面后，选择左侧菜单栏中【全部产品】-【基础服务】。基础服务中有：

• NB-IoT物联网套件
• MQTT物联网套件(新版)
• 多协议接入
• 协议适配

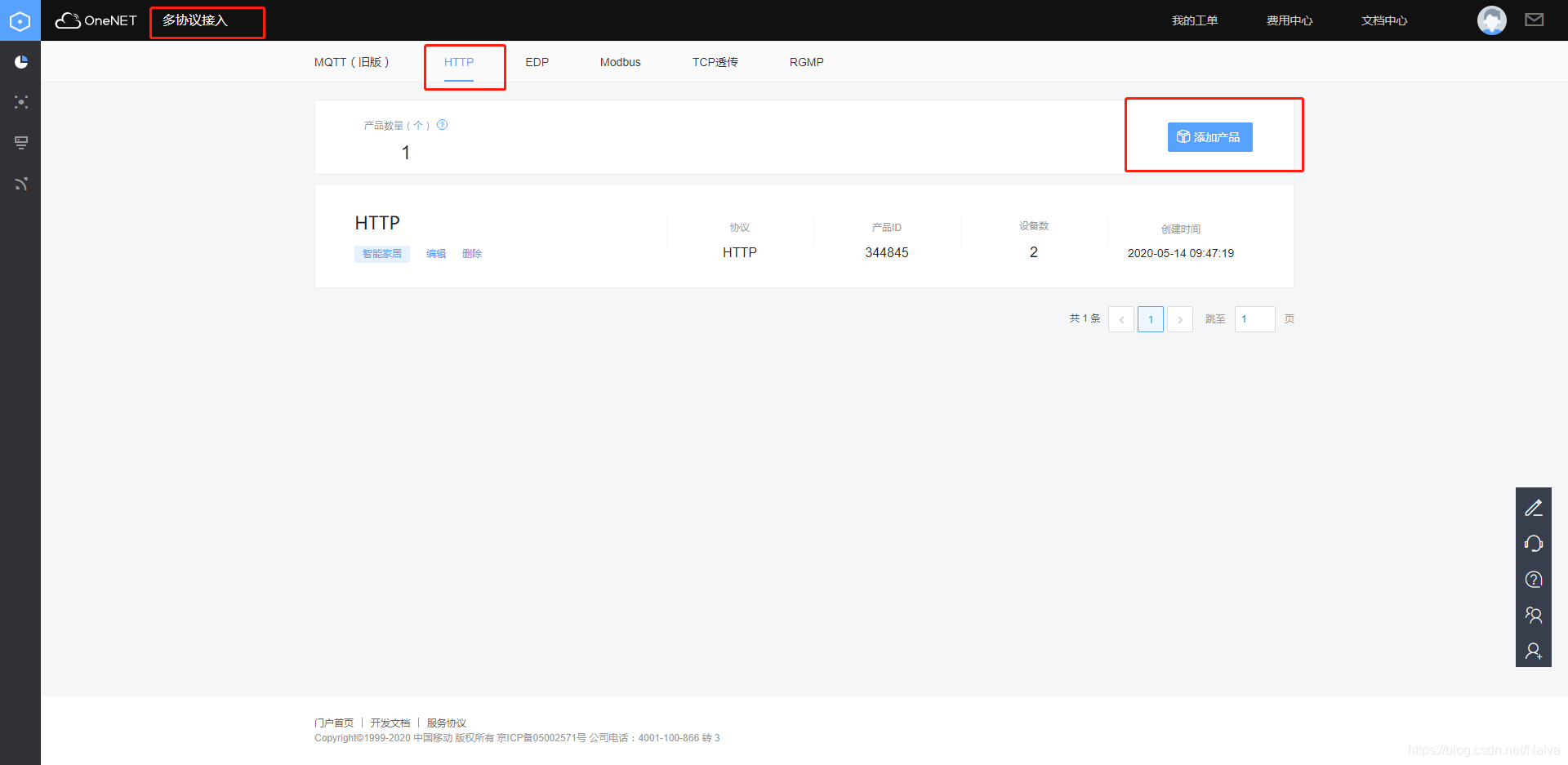

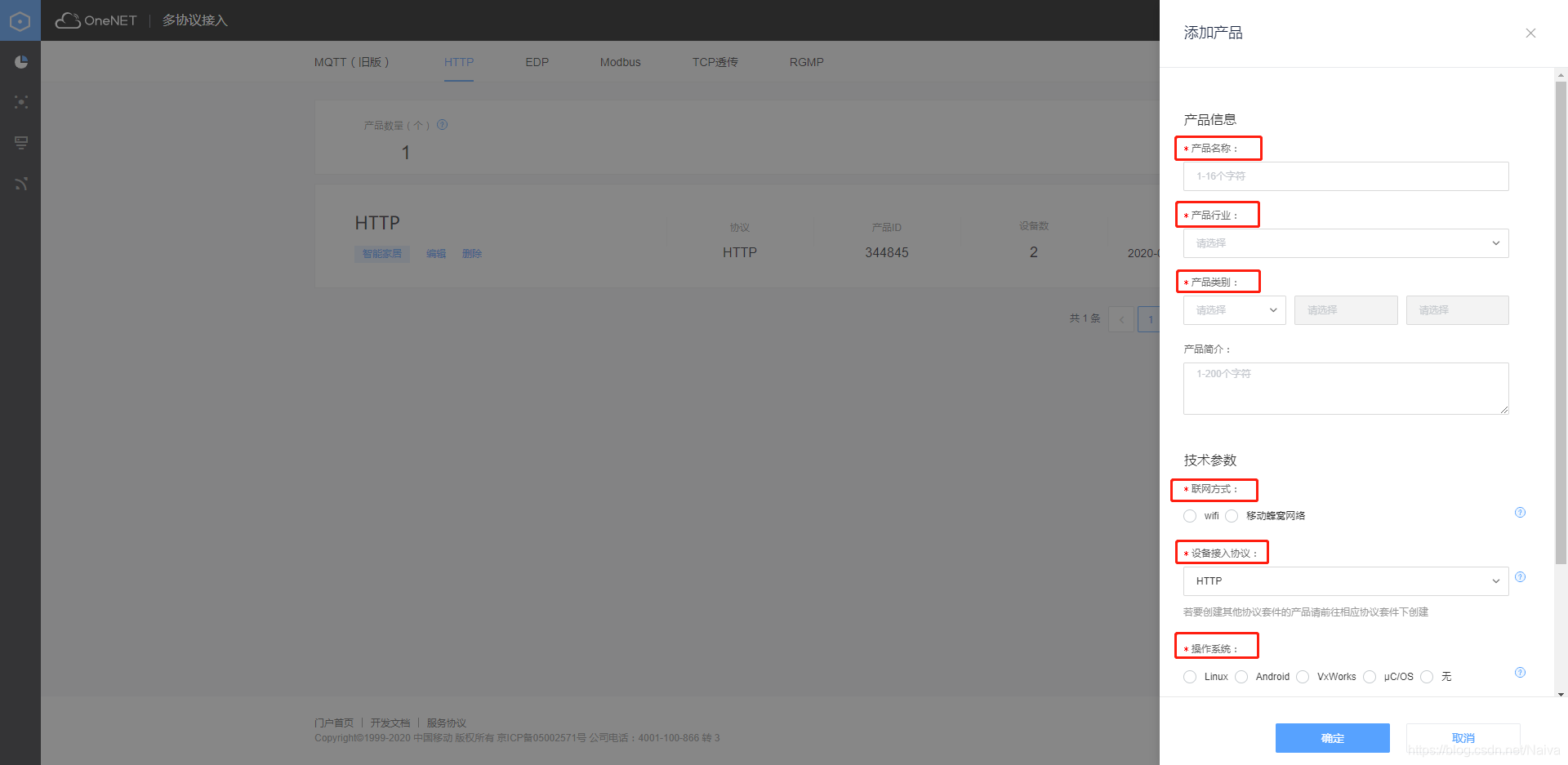

【多协议接入】-【HTTP】-【添加产品】

添加产品时，填写产品相关信息

2.2 创建设备

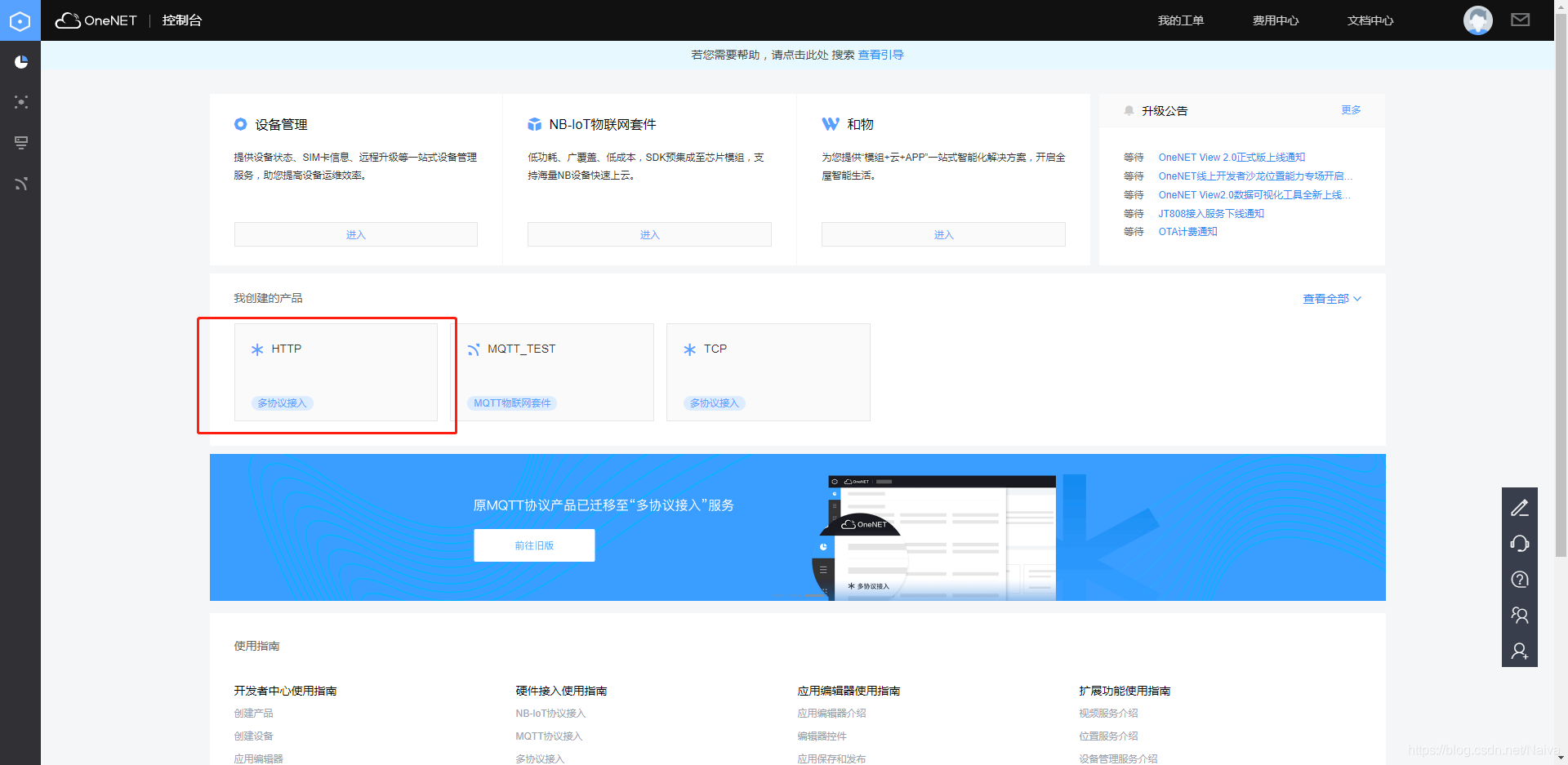

创建产品后，点击左上角 【OneNet】 回到首页，单击进入产品 【HTTP】

OneNet上在项目下还有设备的概念，一个设备就相当于一块Arduino板。单击【设备列表】-【添加备】，在弹出的设备信息里可以随便填，对后面没有影响，唯一需要注意的是数据保密性这里，建议选择私有，如果选择公开，那后面你把这个项目发布的时候别人就能看的你的数据了。填完后单击添加即可完成创建。

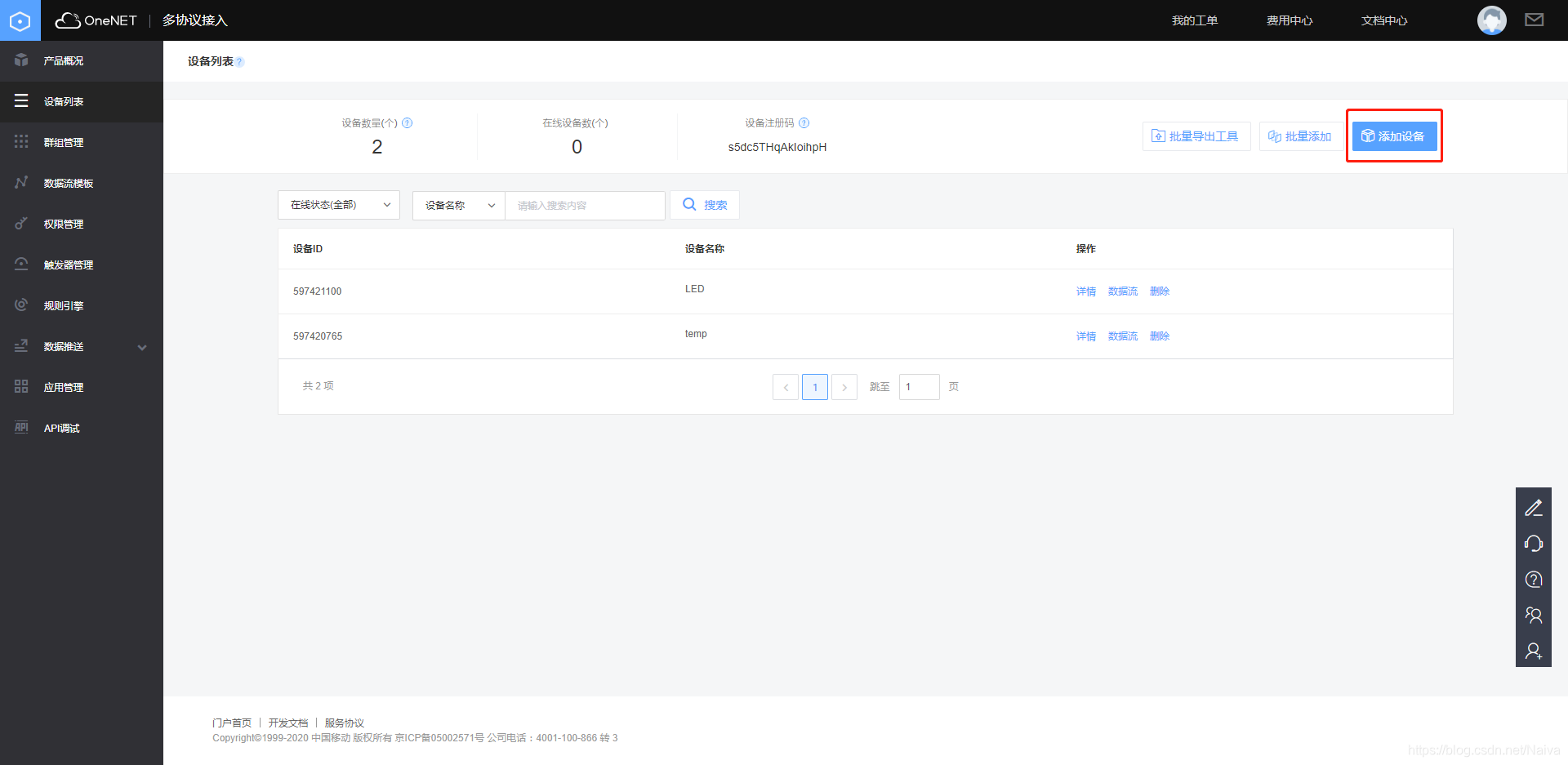

选择【设备列表】-【添加设备】

【添加新设备】 – 设置设备名称、设备编号后，点击确认即可。

2.3 新建数据流

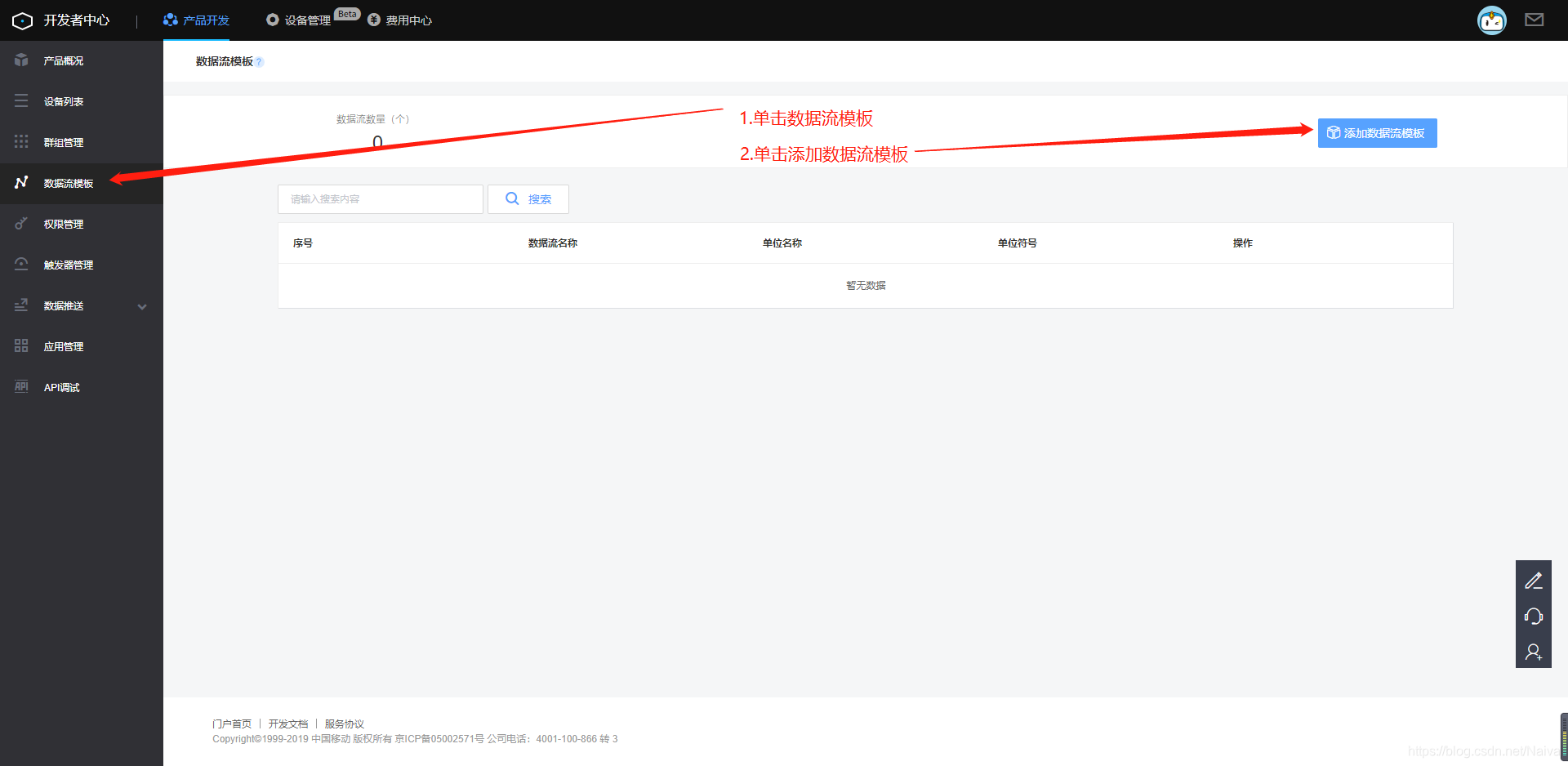

Arduino发送给OneNET平台的数据可能有很多种，比如温度，湿度，光照强度等等。我们需要在OneNET上建立「变量」来存储这些数据，在OneNET上我们把这种变量叫做“ 数据流 ”。单击【数据流模板】-【添加数据流模板】，填入数据流名称即可得到一个存储数据的数据流。

2.4 创建应用

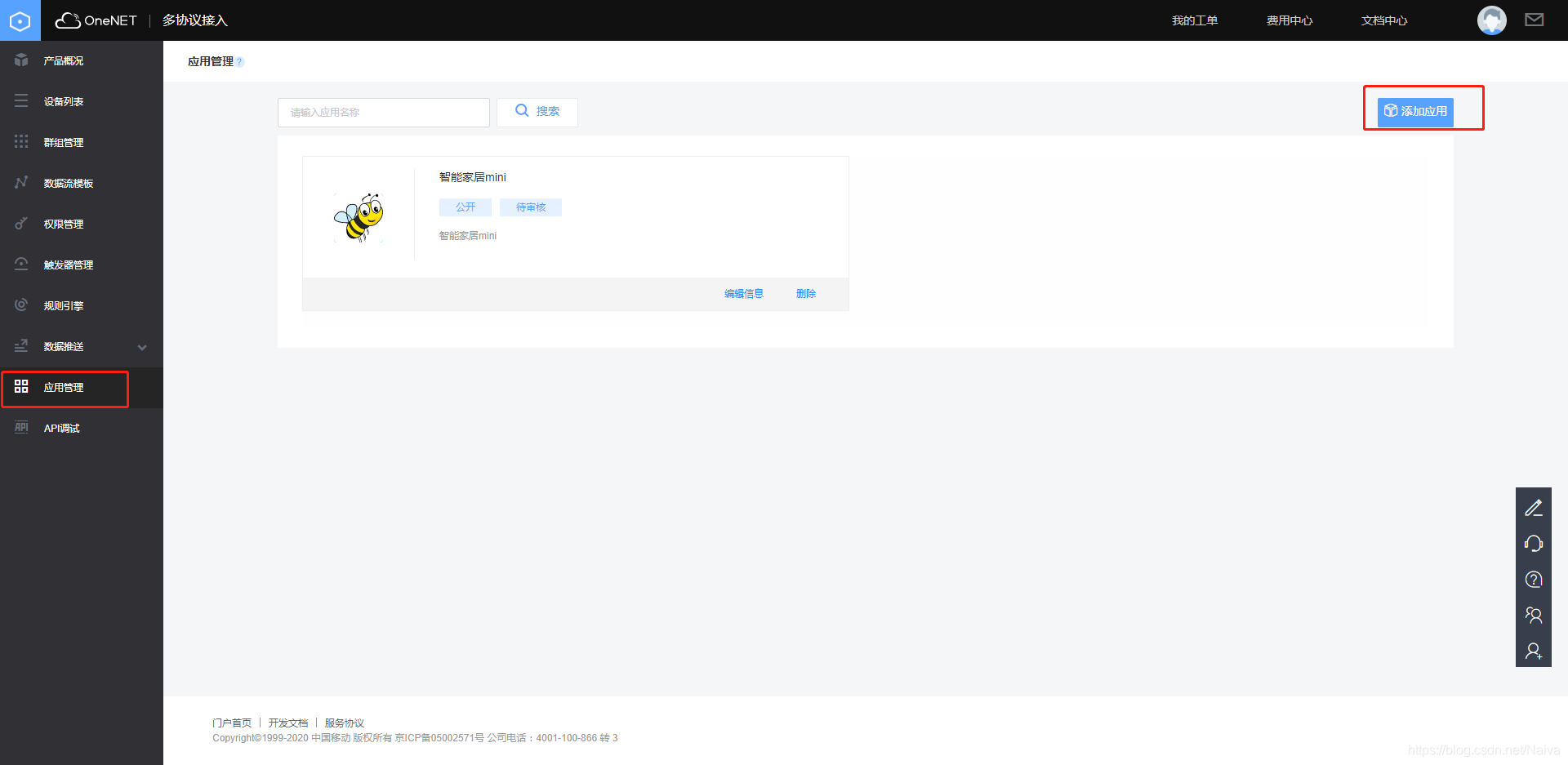

有了数据之后，我们需要把数据以一种特定形式呈现出来，比如用一个温度计显示实时温度，以一个折线图显示一段时间的温度趋势。肩负展示数据功能的是“应用”，就像我们平时在手机的“应用商店”里下载的那种应用一样，上面会有图标，图片等等。我们依次单击选择【应用管理】-【添加应用】

设置应用相关信息：名称、logo等。

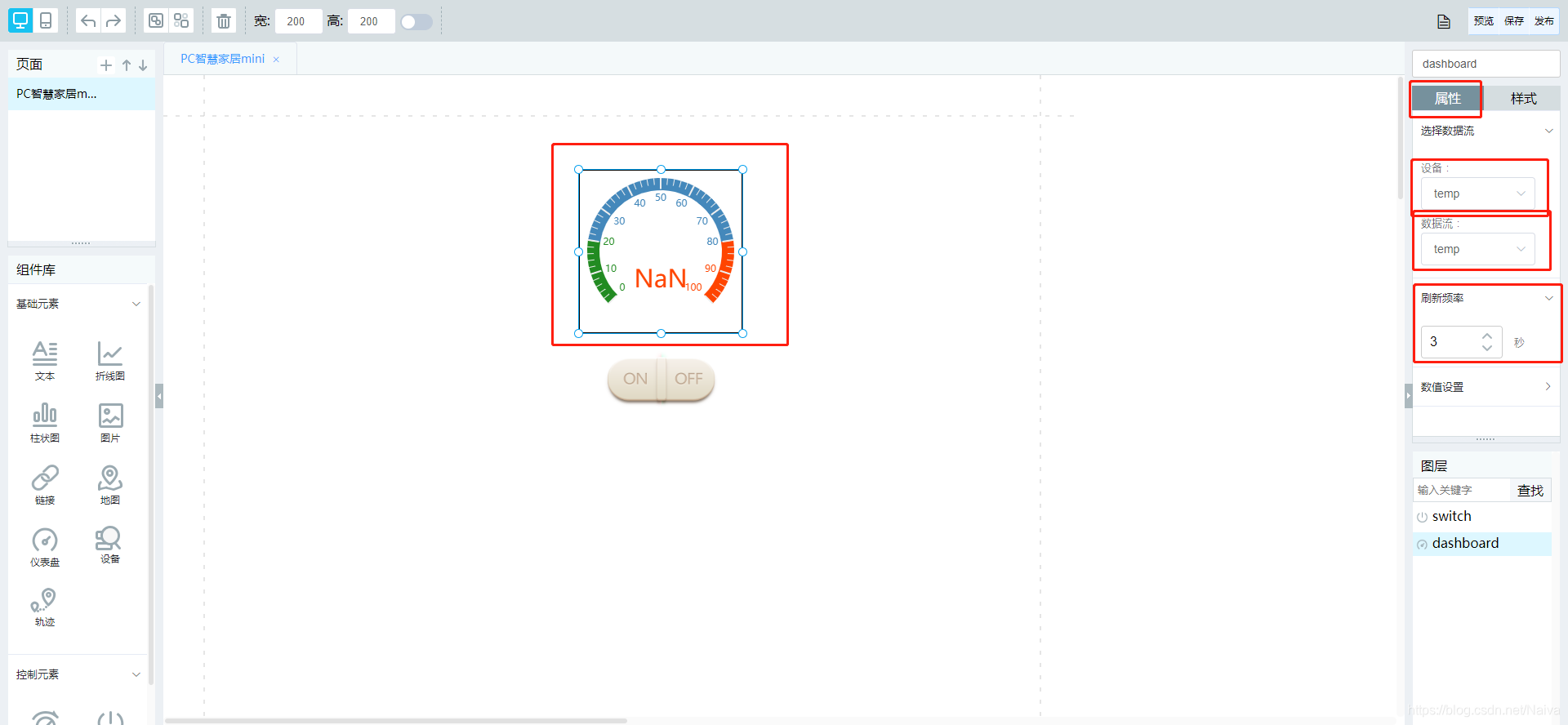

添加应用后，进入编辑应用界面如下：

设置应用界面组件以及组件的属性：

查看应用有两种方法：

• 第一种单击【应用管理】-【应用名称】，即可在底部看到应用页面
• 第二种是下载OneNET的移动端（下载地址：https://open.iot.10086.cn/doc/art656.html ），通过手机或平板查看。

参考资料

• [1] 【电子发烧友】Arduino接入OneNET云服务
• [2] 【ImapBox】Arduino物联网三步曲—（1）OneNET初识
• [3] Arduino+ESP8266上传至oneNet云(文章粗劣)
• [4] 【ImapBox】超详细Arduino uno接入onenet云平台教程（TCP透传）
• [5] 【B站】Arduino 利用ESP8266模块通过ONENET平台来实现远程控制

二、Arduino + ESP8266 接入 OneNet

1.准备工作

1.1 硬件

• ESP8266-01S * 1
• Arduno Uno * 1
• DHT11 * 1

1.2 软件

Arduino 通过 ESP8266-01S 发送数据给 OneNet 平台的数据。ESP8266-01S 属于 安信可公司的产品，我们需要下载官网的安信可串口调试助手 查看返回的数据。

• 安信可串口调试助手
• Arduino IDE

1.3 平台

OneNet服务器里有很多项目很多设备，具体把数据发到拿呢？
实际上OneNet平台对于发送过来的Json数据是有一定格式要求的，其中除了要传输的数据，还包含了设备ID、密匙，这样就可以保证数据发送到正确的设备。

在正式开始前，我们需要记录设备的ID和密匙。设备ID可通过单击【设备列表】可在设备前面看到设备ID、密匙，在APIKey这一列的就是密匙。

• 设备ID 597420765
• 密匙 APIKey vutzlt=cl9B99vnsozQcKSRSkNs= (进入【设备列表】- 【设备详情】路径添加APIKey)

另外，还需要自家的WiFi账号与密码接入网络。

• WiFi名称
• WiFi密码

补充：按照前文的方法对 OneNet平台设置：创建产品（多协议接入 – edp）、创建设备、新建数据流（数据流的名称要与程序中的一致）、添加应用（注意开关控件的属性设置”switch:{V}“）

2.程序设计

2.1 ESP8266-01S AT指令手动联网

/***************************************************  *   * 名称：ESP8266 01S AT指令手动联网  * 作者：Naiva  * 日期：2020/05/17  * 接线：  * Arduino nano       ESP8266 01S  * D2(RX)   ———   TX  * D3(TX)   ———   RX  * VCC(3.3) ———   VCC(&EN)  * GND      ———   GND  *   ****************************************************/ #include<SoftwareSerial.h> SoftwareSerial mySerial(2,3);//RX ,TX   wifiSerial void setup() { // put your setup code here, to run once:   Serial.begin(115200); while (!Serial) { ; }    Serial.println("ok");        mySerial.begin(115200);    mySerial.println("ready"); } void loop() { // put your main code here, to run repeatedly: if(mySerial.available())   Serial.write(mySerial.read()); if(Serial.available())   mySerial.write(Serial.read()); }

2.2 自动联网及接入设备

把AT指令写进程序让程序自动帮我们发送，并且链接到云平台，还要再实现设备和脚本的关联。

 while (!doCmdOk("AT+CWMODE=3", "OK")); //工作模式 while (!doCmdOk("AT+CWJAP="CMCC-R6Qs","qmt2fx3q"", "OK"));//WiFi账号与WiFi密码 while (!doCmdOk("AT+CIPSTART="TCP","jjfaedp.hedevice.com",876", "OK"));//链接到云平台，三个参数分别是接入协议，服务器地址和端口号 while (!doCmdOk("AT+CIPMODE=1", "OK")); //透传模式 while (!doCmdOk("AT+CIPSEND", ">")); //开始发送

程序讲解参考一下视频连接，代码见文末附录。
https://www.bilibili.com/video/BV1CE411h7hP?p=4

3.效果展示

安信可串口调试助手

实验过程中，一开始用的Arduino Nano 开发板，但后来可能因为开发板质量或接线的把板子烧坏了，电脑识别不了设备，于是我换了一块官网的Arduino Uno 正版开发板！

OneNet 移动终端「设备云」效果界面展示，实现温湿度显示、开关控件控制pin13 板载 LED 的亮灭。

参考资料

• [1] Arduino_OneNET物联网三部曲（2）远程数据监控
• [2] 【B站】Arduino ESP8266模块通过ONENET平台来实现远程控制（系列视频如下）


附代码

ESP8266_EDP.ino

/*********************************************************** File name:  ESP8266_EDP.ino Description:  ESP8266 realizes remote control via ONENet Author: Naiva Date: 2020/05/17  ***********************************************************/ #include "edp.c" #include "DHT11.h"   DHT11 dht11; #define DHT11PIN 3 //pin3 #define KEY  "24eV33JUKr8dj=XGpckVygdFyJQ="    //APIkey  #define ID   "598229651"                       //设备ID //#define PUSH_ID "680788" #define PUSH_ID NULL  String comdata = ""; // 串口 #define _baudrate   115200 #define WIFI_UART   Serial int DHT11 = 0; const int stbPin = 7; //the segment display module STB pin connected to digital pin 7 const int clkPin = 9; //the segment display module CLK pin connected to digital pin 9 const int dioPin = 8; //the segment display module DIO pin connected to digital pin 8   uint8_t digits[] = { 0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f };        edp_pkt *pkt; /* * doCmdOk * 发送命令至模块，从回复中获取期待的关键字 * keyword: 所期待的关键字 * 成功找到关键字返回true，否则返回false */ bool doCmdOk(String data, char *keyword) {     bool result = false; if (data != "") //对于tcp连接命令，直接等待第二次回复 {     WIFI_UART.println(data); //发送AT指令 } if (data == "AT") //检查模块存在 delay(2000); else while (!WIFI_UART.available()); // 等待模块回复 delay(200); if (WIFI_UART.find(keyword)) //返回值判断 {               result = true; } else {           result = false; } while (WIFI_UART.available()) WIFI_UART.read(); //清空串口接收缓存 delay(500); //指令时间间隔 return result; } void sendCommand(uint8_t value) { digitalWrite(stbPin, LOW); //pin low.  To begin receiving data shiftOut(dioPin, clkPin, LSBFIRST, value); //send data(value) to the segment display module digitalWrite(stbPin, HIGH); //pin high.  Stop receiving data } void setup() { char buf[100] = {0}; int tmp; pinMode(13, OUTPUT); //WIFI模块指示灯 pinMode(8, OUTPUT); //用于连接EDP控制的发光二极管               WIFI_UART.begin( _baudrate ); pinMode(stbPin, OUTPUT); //initialize the stbPin as an output   数码管 pinMode(clkPin, OUTPUT); //initialize the clkPin as an output pinMode(dioPin, OUTPUT); //initialize the dioPin as an output sendCommand(0x8f); //activate        WIFI_UART.setTimeout(3000); //设置find超时时间 delay(3000);       Serial.setTimeout(100); delay(2000); while (!doCmdOk("AT", "OK")); digitalWrite(13, HIGH); // 使Led亮 while (!doCmdOk("AT+CWMODE=3", "OK")); //工作模式 while (!doCmdOk("AT+CWJAP="CMCC-R6Qs","qmt2fx3q"", "OK"));//WiFi账号与WiFi密码 while (!doCmdOk("AT+CIPSTART="TCP","jjfaedp.hedevice.com",876", "OK")); while (!doCmdOk("AT+CIPMODE=1", "OK")); //透传模式 while (!doCmdOk("AT+CIPSEND", ">")); //开始发送 } int dht_flag = 1; void loop() { static int edp_connect = 0;     bool trigger = false;     edp_pkt rcv_pkt; unsigned char pkt_type; int i = 0, tmp; char num[10]; int wd,sd; char wd1[20],sd1[20]; /* EDP 连接 */ if (!edp_connect) { while (WIFI_UART.available()) WIFI_UART.read(); //清空串口接收缓存 packetSend(packetConnect(ID, KEY)); //发送EPD连接包 while (!WIFI_UART.available()); //等待EDP连接应答 if ((tmp = WIFI_UART.readBytes(rcv_pkt.data, sizeof(rcv_pkt.data))) > 0 ) { rcvDebug(rcv_pkt.data, tmp); if (rcv_pkt.data[0] == 0x20 && rcv_pkt.data[2] == 0x00 && rcv_pkt.data[3] == 0x00) {         edp_connect = 1; digitalWrite(13, LOW); // 使Led灭 } else ; } packetClear(&rcv_pkt); } if(dht_flag == 1) {       dht_flag = 0;       dht11.read(DHT11PIN);//温湿度       wd = dht11.temperature;       sd = dht11.humidity; sprintf(wd1,"%d",wd); //int型转换char型 sprintf(sd1,"%d",sd); //int型转换char型       DHT11 = 0; delay(500); packetSend(packetDataSaveTrans(NULL, "WD", wd1)); //将新数据值上传至数据流 WD是上传的地方 wd1是上传的数据 delay(500); packetSend(packetDataSaveTrans(NULL, "SD", sd1)); //将新数据值上传至数据流 delay(500); }        DHT11++; if(DHT11 > 150&&edp_connect) {          dht11.read(DHT11PIN);     wd = dht11.temperature;     sd = dht11.humidity; sprintf(wd1,"%d",wd); //int型转换char型 sprintf(sd1,"%d",sd); //int型转换char型     DHT11 = 0; delay(500); packetSend(packetDataSaveTrans(NULL, "WD", wd1)); //将新数据值上传至数据流 delay(500); packetSend(packetDataSaveTrans(NULL, "SD", sd1)); //将新数据值上传至数据流 delay(500); } while (WIFI_UART.available()) { readEdpPkt(&rcv_pkt); if (isEdpPkt(&rcv_pkt)) {     pkt_type = rcv_pkt.data[0]; switch (pkt_type) { case CMDREQ: char edp_command[50]; char edp_cmd_id[40]; long id_len, cmd_len, rm_len; char datastr[20]; char val[10]; memset(edp_command, 0, sizeof(edp_command)); memset(edp_cmd_id, 0, sizeof(edp_cmd_id)); edpCommandReqParse(&rcv_pkt, edp_cmd_id, edp_command, &rm_len, &id_len, &cmd_len); //数据处理与应用中EDP命令内容对应 //本例中格式为  datastream:[1/0]  sscanf(edp_command, "%[^:]:%s", datastr, val); if (atoi(val) == 1) // 使Led亮 digitalWrite(13, HIGH); //digitalWrite(8, HIGH); else digitalWrite(13, LOW); // 使Led灭 //digitalWrite(8, HIGH); if(atoi(val) > 1) { sendCommand(0x40); //setting the Write Data Command,using automatic address genuine. digitalWrite(stbPin, LOW); //pin low.  To begin receiving data shiftOut(dioPin, clkPin, LSBFIRST, 0xc0); //Set the start address 0C0H if(atoi(val) >= 100 && atoi(val) <=1000) { shiftOut(dioPin, clkPin, LSBFIRST, digits[0]);//thousand data shiftOut(dioPin, clkPin, LSBFIRST, 0x00); //filling high 8-bit data   shiftOut(dioPin, clkPin, LSBFIRST, digits[atoi(val)/100%10]); //hundred data shiftOut(dioPin, clkPin, LSBFIRST, 0x00); //filling high 8-bit data  shiftOut(dioPin, clkPin, LSBFIRST, digits[atoi(val)/10%10]); //ten data shiftOut(dioPin, clkPin, LSBFIRST, 0x00); //filling high 8-bit data shiftOut(dioPin, clkPin, LSBFIRST, digits[atoi(val)%10]); //bit data shiftOut(dioPin, clkPin, LSBFIRST, 0x00); //filling high 8-bit data  } else if(atoi(val) >= 10 && atoi(val) <=100) { shiftOut(dioPin, clkPin, LSBFIRST, digits[0]);//thousand data shiftOut(dioPin, clkPin, LSBFIRST, 0x00); //filling high 8-bit data   shiftOut(dioPin, clkPin, LSBFIRST, digits[0]); //hundred data shiftOut(dioPin, clkPin, LSBFIRST, 0x00); //filling high 8-bit data  shiftOut(dioPin, clkPin, LSBFIRST, digits[atoi(val)/10%10]); //ten data shiftOut(dioPin, clkPin, LSBFIRST, 0x00); //filling high 8-bit data shiftOut(dioPin, clkPin, LSBFIRST, digits[atoi(val)%10]); //bit data shiftOut(dioPin, clkPin, LSBFIRST, 0x00); //filling high 8-bit data  } else if(atoi(val) > 0 && atoi(val) <=10) { shiftOut(dioPin, clkPin, LSBFIRST, digits[0]);//thousand data shiftOut(dioPin, clkPin, LSBFIRST, 0x00); //filling high 8-bit data   shiftOut(dioPin, clkPin, LSBFIRST, digits[0]); //hundred data shiftOut(dioPin, clkPin, LSBFIRST, 0x00); //filling high 8-bit data  shiftOut(dioPin, clkPin, LSBFIRST, digits[0]); //ten data shiftOut(dioPin, clkPin, LSBFIRST, 0x00); //filling high 8-bit data shiftOut(dioPin, clkPin, LSBFIRST, digits[atoi(val)%10]); //bit data shiftOut(dioPin, clkPin, LSBFIRST, 0x00); //filling high 8-bit data   } digitalWrite(stbPin, HIGH); delay(500); } //pin high.  Stop receiving data packetSend(packetDataSaveTrans(NULL, datastr, val)); //将新数据值上传至数据流 break; default: ; break; } } //delay(4); } if (rcv_pkt.len > 0) packetClear(&rcv_pkt); delay(150); } /* * readEdpPkt * 从串口缓存中读数据到接收缓存 */ bool readEdpPkt(edp_pkt *p) { int tmp; if ((tmp = WIFI_UART.readBytes(p->data + p->len, sizeof(p->data))) > 0 ) { rcvDebug(p->data + p->len, tmp);       p->len += tmp; } return true; } /* * packetSend * 将待发数据发送至串口，并释放到动态分配的内存 */ void packetSend(edp_pkt* pkt) { if (pkt != NULL) {       WIFI_UART.write(pkt->data, pkt->len); //串口发送       WIFI_UART.flush(); free(pkt); //回收内存 } } void rcvDebug(unsigned char *rcv, int len) { int i; }

EHT11.cpp

 /*  File name:  EHT11.cpp */ #include "DHT11.h" // Return values: // DHTLIB_OK // DHTLIB_ERROR_CHECKSUM // DHTLIB_ERROR_TIMEOUT int DHT11::read(int pin) { // BUFFER TO RECEIVE  uint8_t bits[5];  uint8_t cnt = 7;  uint8_t idx = 0; // EMPTY BUFFER for (int i=0; i< 5; i++) bits[i] = 0; // REQUEST SAMPLE pinMode(pin, OUTPUT); digitalWrite(pin, LOW); delay(18); digitalWrite(pin, HIGH); delayMicroseconds(40); pinMode(pin, INPUT); // ACKNOWLEDGE or TIMEOUT unsigned int loopCnt = 10000; while(digitalRead(pin) == LOW) if (loopCnt-- == 0) return DHTLIB_ERROR_TIMEOUT;   loopCnt = 10000; while(digitalRead(pin) == HIGH) if (loopCnt-- == 0) return DHTLIB_ERROR_TIMEOUT; // READ OUTPUT - 40 BITS => 5 BYTES or TIMEOUT for (int i=0; i<40; i++) {   loopCnt = 10000; while(digitalRead(pin) == LOW) if (loopCnt-- == 0) return DHTLIB_ERROR_TIMEOUT; unsigned long t = micros();    loopCnt = 10000; while(digitalRead(pin) == HIGH) if (loopCnt-- == 0) return DHTLIB_ERROR_TIMEOUT; if ((micros() - t) > 40) bits[idx] |= (1 << cnt); if (cnt == 0) // next byte? {    cnt = 7; // restart at MSB    idx++; // next byte! } else cnt--; } // WRITE TO RIGHT VARS // as bits[1] and bits[3] are allways zero they are omitted in formulas.  humidity    = bits[0];   temperature = bits[2];    uint8_t sum = bits[0] + bits[2]; if (bits[4] != sum) return DHTLIB_ERROR_CHECKSUM; return DHTLIB_OK; }

EHT11.h

 /*  /*  File name:  EHT11.h */ */ #ifndef DHT11_H #define DHT11_H #if defined(ARDUINO) && (ARDUINO >= 100) #include <Arduino.h> #else #include <WProgram.h> #endif #define DHT11LIB_VERSION "V1.0" #define DHTLIB_OK    0 #define DHTLIB_ERROR_CHECKSUM -1 #define DHTLIB_ERROR_TIMEOUT -2  class DHT11 { public: int read(int pin); int humidity; int temperature; }; #endif

edp.c

 /*  File name:  edp.c */ #include <string.h> #include <stdio.h> #include <stdlib.h> #define CONNREQ             0x10 #define CONNRESP            0x20 #define PUSHDATA            0x30 #define SAVEDATA            0x80 #define SAVEACK             0x90 #define CMDREQ              0xA0 #define CMDRESP             0xB0 #define PINGREQ             0xC0 #define PINGRESP            0xD0 #define ENCRYPTREQ          0xE0 #define ENCRYPTRESP         0xF0 #define MAX_LEN    200 #define PROTOCOL_NAME       "EDP" #define PROTOCOL_VERSION    1 typedef unsigned char   uint8; typedef char            int8; typedef unsigned int    uint16; typedef int             int16; typedef unsigned long   uint32; typedef long            int32; typedef struct {   uint8 data[MAX_LEN];   int16 len;   int16 read_p; } edp_pkt; /*  * packetCreate  * 创建一个EDP包缓存空间  */ edp_pkt *packetCreate(void) {   edp_pkt *p; if((p = (edp_pkt *)malloc(sizeof(edp_pkt))) != NULL) memset(p, 0, sizeof(edp_pkt)); return p; } /*  * writeRemainlen  * 向EDP包中写入剩余长度字段  * len_val: 剩余长度的值  */ int8 writeRemainlen(edp_pkt* pkt, int16 len_val) {   int8 remaining_count = 0;   int8 tmp = 0; do {     tmp = len_val % 128;     len_val = len_val / 128; /* If there are more digits to encode, set the top bit of this digit */ if (len_val > 0) {       tmp = tmp | 0x80; }     pkt->data[pkt->len++] = tmp;     remaining_count++; } while (len_val > 0 && remaining_count < 5); return remaining_count; } /*  * writeByte  * 向EDP包中写入一个字节  */ int16 writeByte(edp_pkt* pkt, int8 byte) {   pkt->data[pkt->len++] = byte; return 0; } /*  * writeBytes  * 向EDP包中写入多个字节  */ int16 writeBytes(edp_pkt* pkt, const void* bytes, int16 count) { memcpy(pkt->data + pkt->len, bytes, count);   pkt->len += count; return 0; } /*  * writeStr  * 向EDP包中写入字符串字段  * 首先写入两个字节的长度，随后紧跟字符串内容  */ int16 writeStr(edp_pkt* pkt, const int8* str) { short len = strlen(str); writeByte(pkt, len >> 8); writeByte(pkt, len & 0x00ff); memcpy(pkt->data + pkt->len, str, len);   pkt->len += len; return 0; } /*---------------------------------------------------------------------------*/ /*  * readUint8  * 从EDP包中读出一个字节  */ uint8 readUint8(edp_pkt* pkt) { return pkt->data[pkt->read_p++]; } /*  * readUint16  * 从EDP包中读出16bit的字段  */ uint16 readUint16(edp_pkt* pkt) {   uint16 tmp;   uint8 msb, lsb;      msb = readUint8(pkt);   lsb = readUint8(pkt);    tmp = (msb<<8) | lsb; return tmp; } /*  * readUint32  * 从EDP包中读出4个字节的字段  */ uint32 readUint32(edp_pkt* pkt) {   uint32 tmp = 0; int i = 4; while (--i >= 0) {     tmp <<= 8;     tmp |= readUint8(pkt); } return tmp; } /*  * readStr  * 根据长度，从EDP包中读出字符串数据  * len : 字符串的长度  */ void readStr(edp_pkt* pkt, char* str, uint16 len) { memcpy(str, pkt->data + pkt->read_p, len);   pkt->read_p += len; } /*  * readRemainlen  * 从EDP包中读出剩余长度  */ int32 readRemainlen(edp_pkt* pkt) {   uint32 multiplier = 1;   uint32 len_len = 0;   uint8 onebyte = 0;   int32 len_val = 0; do {     onebyte = readUint8(pkt);      len_val += (onebyte & 0x7f) * multiplier;     multiplier *= 0x80;      len_len++; if (len_len > 4) { return -1; /*len of len more than 4;*/ } } while((onebyte & 0x80) != 0); return len_val; } /*  * packetConnect：组EDP连接包  * 首先创建EDP缓存空间，按照EDP协议组EDP连接包  * 分配的内存需要在发送之后free掉  * devid: 设备id  * key：APIKey  */ edp_pkt *packetConnect(const int8* devid, const int8* key) {   int32 remainlen;   edp_pkt* pkt; if((pkt = packetCreate()) == NULL) return NULL; /* msg type */ writeByte(pkt, CONNREQ); /* remain len */   remainlen = (2 + 3) + 1 + 1 + 2 + (2 + strlen(devid)) + (2 + strlen(key)); writeRemainlen(pkt, remainlen); /* protocol desc */ writeStr(pkt, PROTOCOL_NAME); /* protocol version */ writeByte(pkt, PROTOCOL_VERSION); /* connect flag */ writeByte(pkt, 0x40); /* keep time */ writeByte(pkt, 0); writeByte(pkt, 0x80); /* DEVID */ writeStr(pkt, devid); /* auth key */ writeStr(pkt, key); return pkt; } /*  * packetDataSaveTrans：组EDP数据存储转发包  * 首先创建EDP缓存空间，按照EDP协议组EDP数据存储转发包  * 分配的内存需要在发送之后free掉  * devid: 设备id  * streamId：数据流ID，即数据流名  * val: 字符串形式的数据值  */ edp_pkt *packetDataSaveTrans(const int8* destId, const int8* streamId, const int8 *val) {   int32 remainlen;   int8 tmp[200];   int16 str_len;   edp_pkt *pkt; if((pkt = packetCreate()) == NULL) return pkt; /* 生成数据类型格式5的数据类型 */ sprintf(tmp, ",;%s,%s", streamId, val);   str_len = strlen(tmp); /* msg type */ writeByte(pkt, SAVEDATA); if (destId != NULL) { /* remain len */     remainlen = 1 + (2 + strlen(destId)) + 1 + (2 + str_len); writeRemainlen(pkt, remainlen); /* translate address flag */ writeByte(pkt, 0x80); /* dst devid */ writeStr(pkt, destId); } else { /* remain len */     remainlen = 1 + 1 + (2 + str_len); writeRemainlen(pkt, remainlen); /* translate address flag */ writeByte(pkt, 0x00); } /* json flag */ writeByte(pkt, 5); /* json */ writeStr(pkt, tmp); return pkt; } void packetClear(edp_pkt* pkt) { memset(pkt, 0, sizeof(edp_pkt)); } /*  * isEdpPkt  * 按照EDP数据格式，判断是否是完整数据包  */ int16 isEdpPkt(edp_pkt* pkt) {   uint32 data_len = 0;   uint32 multiplier = 1;   uint32 len_val = 0;   uint32 len_len = 1;   uint32 pkt_total_len = 0;   uint8* pdigit;    pdigit = pkt->data;   data_len = pkt->len; if (data_len <= 1) { return 0; /* continue receive */ } do { if (len_len > 4) { return -1; /* protocol error; */ } if (len_len > data_len - 1) { return 0; /* continue receive */ }     len_len++;     pdigit++;     len_val += ((*pdigit) & 0x7f) * multiplier;     multiplier *= 0x80; } while (((*pdigit) & 0x80) != 0);    pkt_total_len = len_len + len_val; /* receive payload */ if (pkt_total_len == data_len) { return 1; /* all data for this pkt is read */ } else { return 0; /* continue receive */ } } /*  * edpCommandReqParse  * 按照EDP命令请求协议，解析数据  */ int edpCommandReqParse(edp_pkt* pkt, char *id, char *cmd, int32 *rmlen, int32 *id_len, int32 *cmd_len) { readUint8(pkt); /* 包类型 */ *rmlen = readRemainlen(pkt); /* 剩余长度 */ *id_len = readUint16(pkt); /* ID长度 */ readStr(pkt, id, *id_len); /* 命令ID */ *cmd_len = readUint32(pkt); /* 命令长度 */ readStr(pkt, cmd, *cmd_len); /* 命令内容 */ } /*  * edpPushDataParse  * 按照EDP透传数据格式，解析数据  */ int edpPushDataParse(edp_pkt* pkt, char *srcId, char *data) {   uint32 remain_len;   uint16 id_len; readUint8(pkt); /* 包类型 */   remain_len = readRemainlen(pkt); /* 剩余长度 */   id_len = readUint16(pkt); /* 源ID长度 */ readStr(pkt, srcId, id_len); /* 源ID */ readStr(pkt, data, remain_len - 2 - id_len); /* 数据内容 */ }
