一、实验说明
本次实验建立在第三个实验基础上，稍加修改，通过串口调试助手发送数据到Proteus来实现对流水灯的启动和停止，所以实验采用2个通信串口，实验原理非常简单，只要熟悉第三次实验的过程，就非常容易，只是在上节的基础上建立通信串口和通信串口中断，在通信中断中加入按键的软件中断，从而控制流水灯的启动和停止。（启动还是实验一的流水灯工作方式，停止则为保持现有状态）过程非常简单，只需几分钟搞懂。
（附加上三次实验链接：
实验1中keil和Proteus所有工程文件，百度网盘链接提取码：wig1
实验1：Proteus仿真STM32流水灯实验例程、详细步骤
实验2：Proteus仿真STM32外部EXTI中断、按键中断控制led流水灯的亮灭
实验3：Proteus仿真STM32定时器TIM2与中断来控制流水灯的定时闪烁
）
公众号：希望招聘(专为大学生毕业求职而用)

二、在实验之前我们需要下载两个软件工具
1.虚拟串口
a.网上下载串口调试助手，按照步骤安装，链接：虚拟串口下载链接

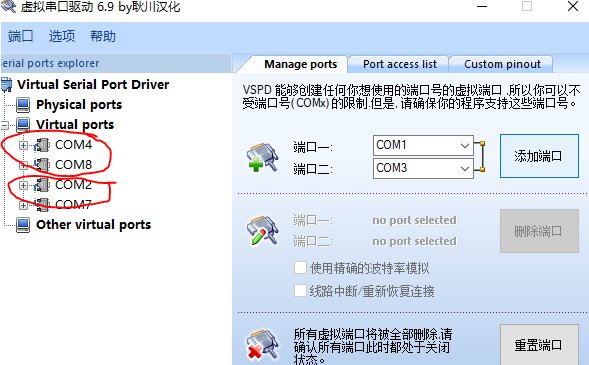

b.添加2对端口COM4、COM8和COM2、COM7。如下图所示：

2.串口调试助手
a.网上下载串口调试助手，按照步骤安装，链接：友善串口调试助手下载链接

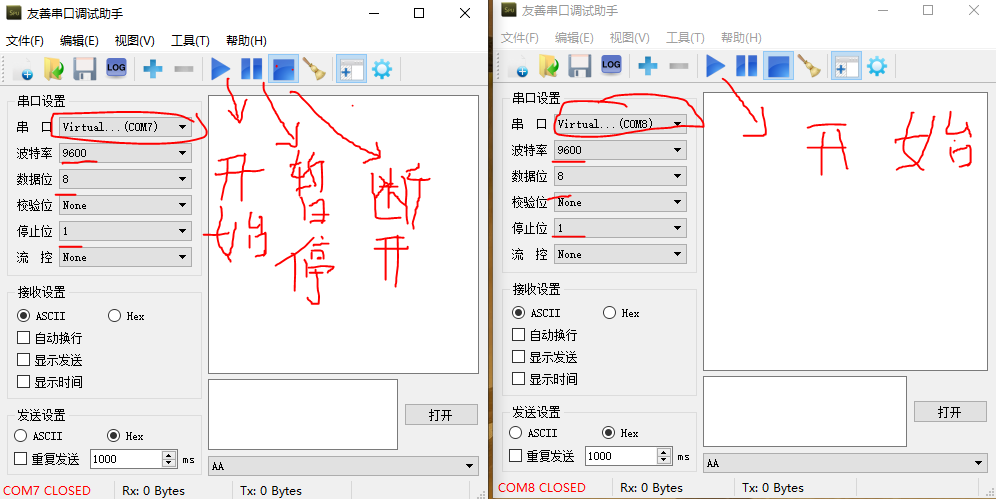

b.配置串口里面参数并打开。如下图所示：
这里需要打开两次因为我们需要两个窗口，一个发送启动，一个发送停止。
并且一个配置串口COM7、一个配置串口COM8。参数什么的按以下步骤。

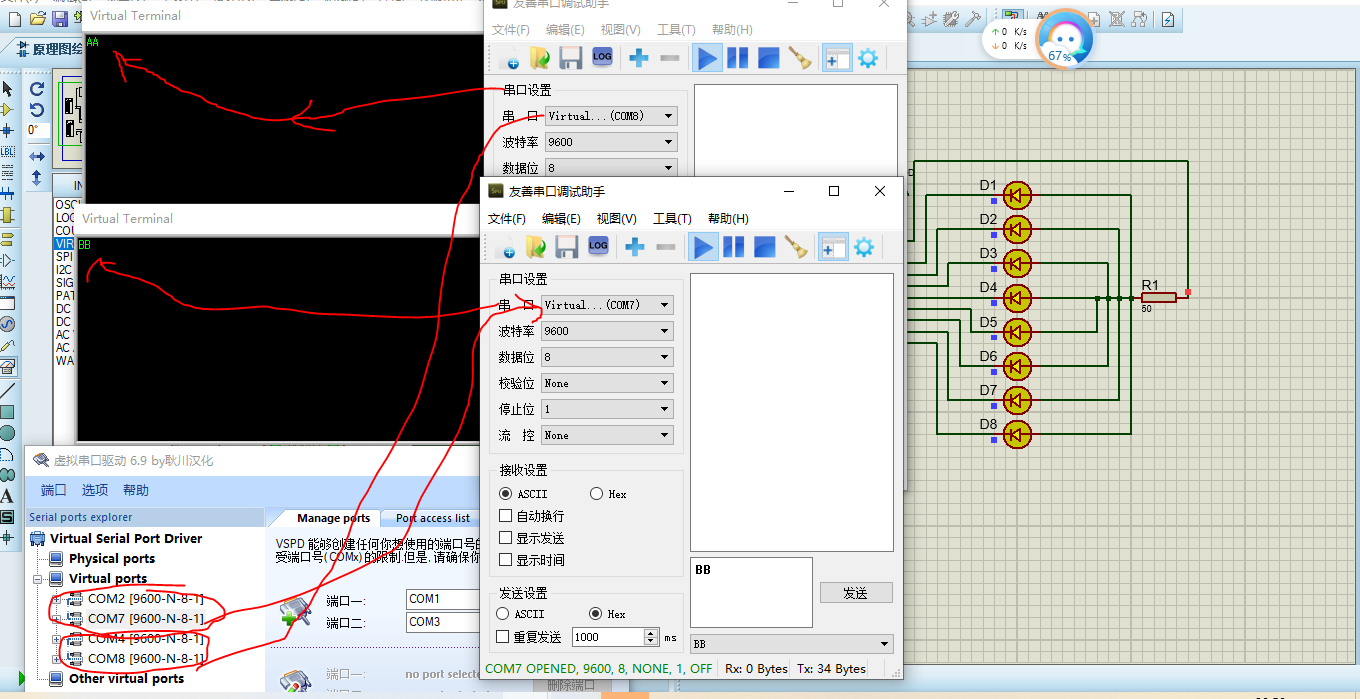

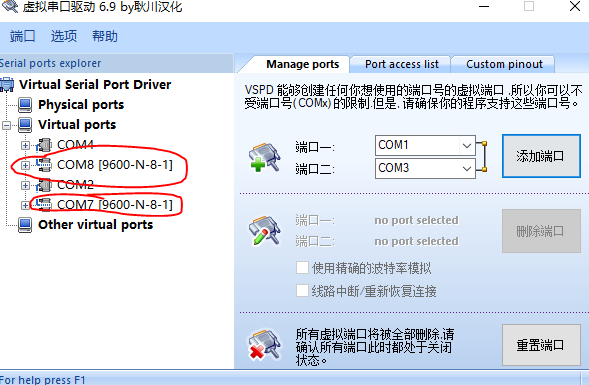

c.这时串口调试助手的串口就已经连接好了，我们可以点击开始，然后再虚拟串口查看连接的情况。

三、在Proteus中配置实验所需器件
1.Proteus配置中我们就不细讲，只讲添加配置原件，具体过程自己实现，因为前三次课程大家已经非常熟悉的会用proteus了，还不熟悉的可以回看前面的实验。

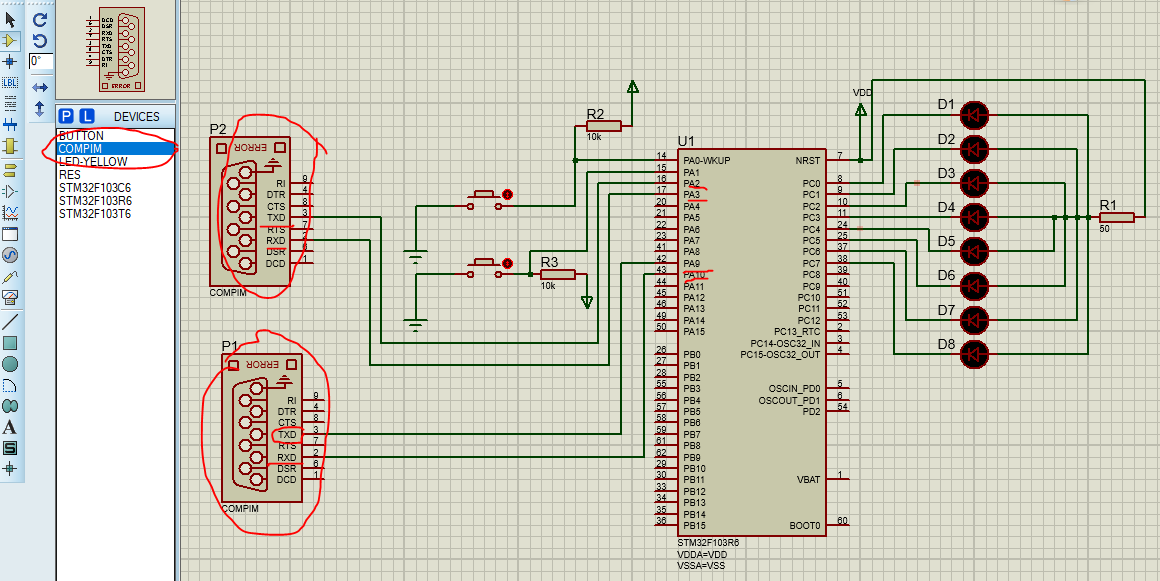

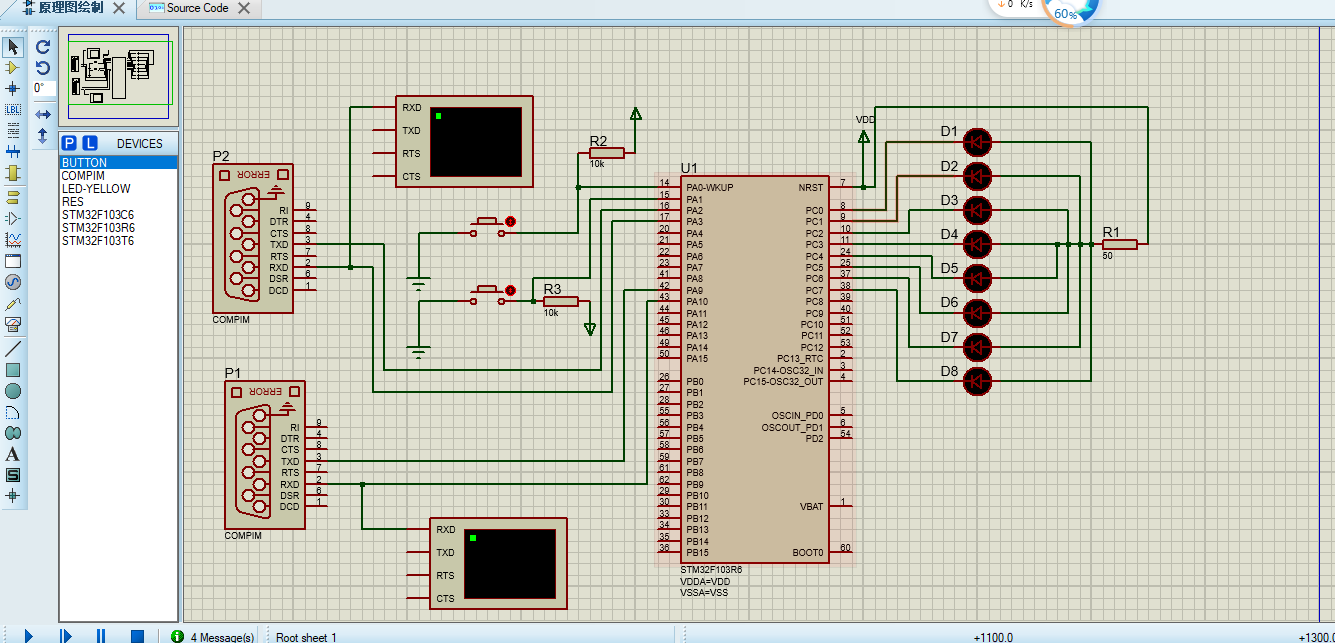

2.在第三次实验基础上增加以下原件COMPIM和VIRTUAL TERMINAL，注意：wo这里用的通信串口USART2所以占用了PA2口，所以在第三次的实验基础上，我还改变了两个按键的端口，原来是PA1和PA2,现在改为PA0和PA1，总体图如下，具体的请继续往下看，一步步讲解。

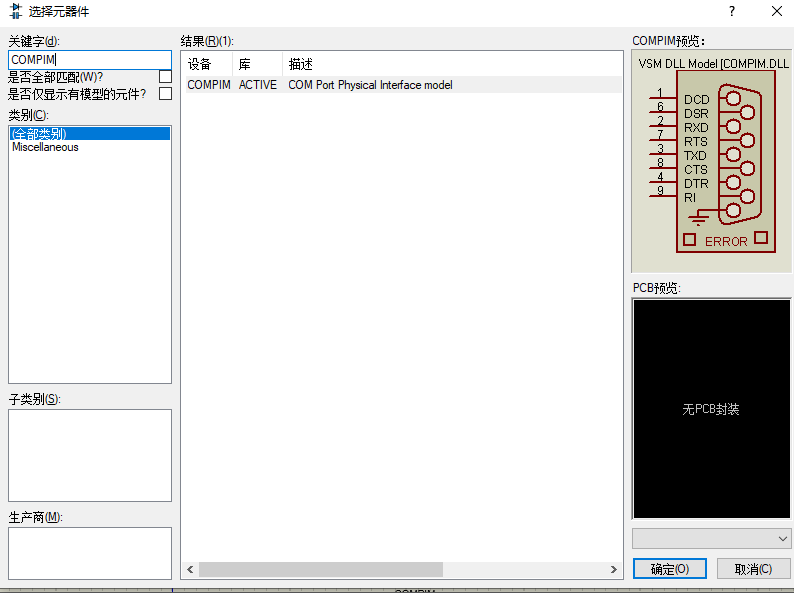

a.点击P,然后输入COMPIM,添加。
b.添加两个COMPIM(也就是RS232)，，看准连接的端口，TXD和RXD的连接情况，如下图所示。

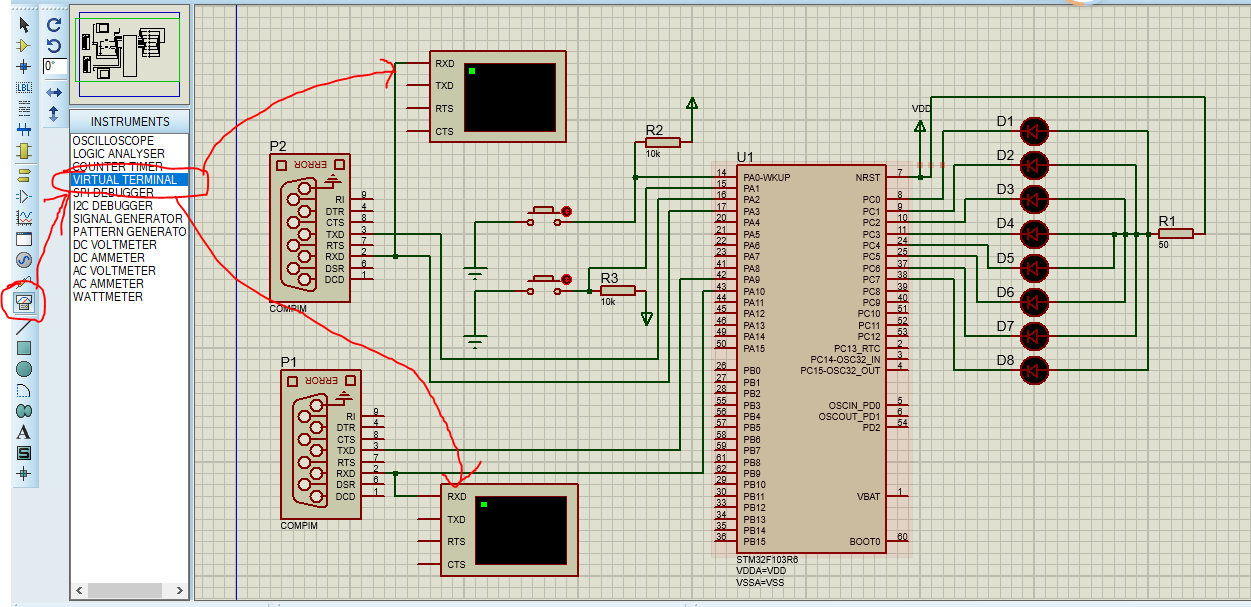

b.点击INSTRUMENTS选择VIRTUAL TERMINAL

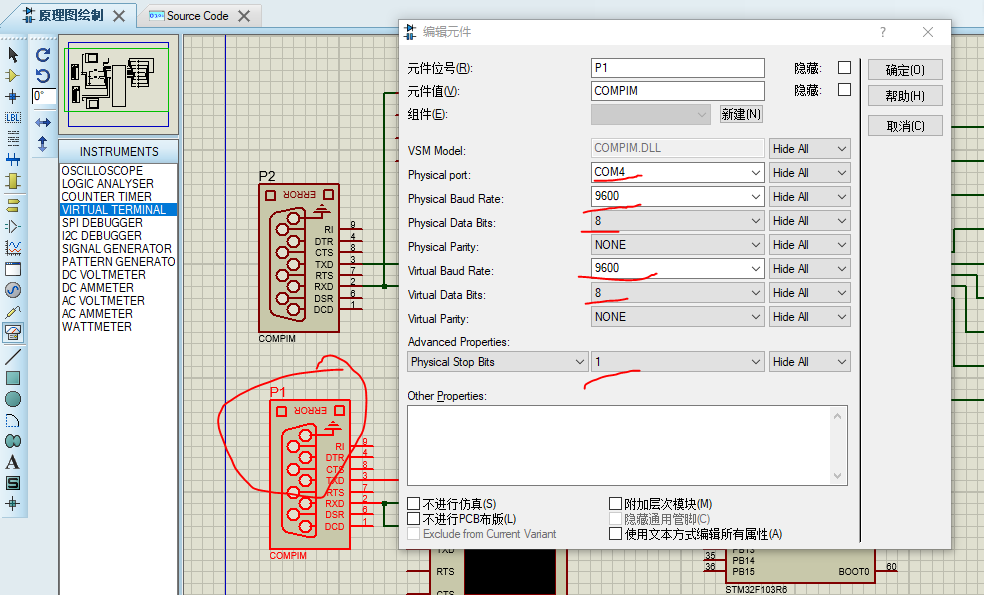

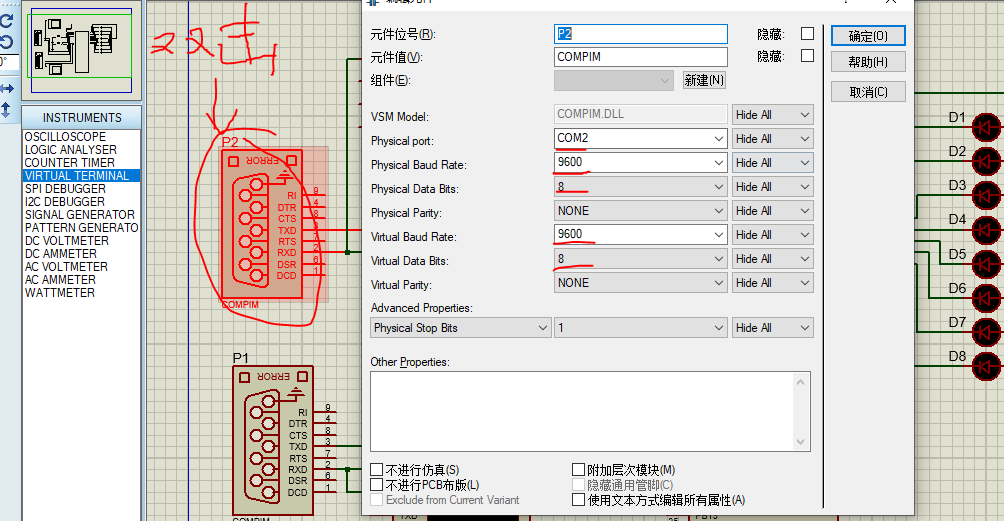

c.配置端口COMPIM，双击COMPIM，输入以下参数，如下图所示。


四、keil中配置代码
1.在第三次试验流水灯的基础上不需要添加任何东西，只是修改某部分，打开第三次实验的main.c文件，并删除main.c中的内容，将以下代码拷贝进去。(手机端可能看到的代码不全，但都在代码框里)

#include "stm32f10x.h" GPIO_InitTypeDef   GPIO_InitStructure; EXTI_InitTypeDef   EXTI_InitStructure; NVIC_InitTypeDef   NVIC_InitStructure; TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure; USART_InitTypeDef USART_InitStructure; void TIM2_Config(void); void EXTI0_EXTI1_Config(void); void USART_Config(void); uint32_t recieve_ch; int main(void) { RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_Init(GPIOC, &GPIO_InitStructure); TIM2_Config(); EXTI0_EXTI1_Config(); USART_Config();  GPIOC->ODR=0x00ff; while (1) { } } void TIM2_Config(void) { RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE); RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);    TIM_TimeBaseStructure.TIM_Period = 10000;  TIM_TimeBaseStructure.TIM_Prescaler = 799;  TIM_TimeBaseStructure.TIM_ClockDivision = 0;  TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure); // TIM_Cmd(TIM2, ENABLE); TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);    NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; NVIC_Init(&NVIC_InitStructure); } void EXTI0_EXTI1_Config(void) { RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1;  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; GPIO_Init(GPIOA, &GPIO_InitStructure); RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE); GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0); GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource1);    EXTI_InitStructure.EXTI_Line = EXTI_Line0|EXTI_Line1;  EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;  EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising;    EXTI_InitStructure.EXTI_LineCmd = ENABLE; EXTI_Init(&EXTI_InitStructure);    NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x0F;  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x0F;  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; NVIC_Init(&NVIC_InitStructure);     NVIC_InitStructure.NVIC_IRQChannel = EXTI1_IRQn;  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x0F;  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x0F;  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; NVIC_Init(&NVIC_InitStructure); } void USART_Config(void) { RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_USART1, ENABLE); RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9|GPIO_Pin_2;  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz; GPIO_Init(GPIOA, &GPIO_InitStructure);    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10|GPIO_Pin_3;  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //GPIO_cnf.GPIO_Speed = GPIO_Speed_2MHz; GPIO_Init(GPIOA, &GPIO_InitStructure);    USART_InitStructure.USART_BaudRate = 9600;  USART_InitStructure.USART_WordLength = USART_WordLength_8b;  USART_InitStructure.USART_StopBits = USART_StopBits_1;  USART_InitStructure.USART_Parity = USART_Parity_No;  USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;  USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; USART_Init(USART1, &USART_InitStructure); USART_Cmd(USART1, ENABLE); USART_Init(USART2, &USART_InitStructure); USART_Cmd(USART2, ENABLE);   NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn; NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1; NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; NVIC_Init(&NVIC_InitStructure); USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);   NVIC_InitStructure.NVIC_IRQChannel = USART2_IRQn;  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; NVIC_Init(&NVIC_InitStructure); USART_ITConfig(USART2, USART_IT_RXNE, ENABLE); }

2.选中stm32f10x_it.c文件并打开，删除stm32f10x_it.c文件所有内容，将以下代码复制进去即可。

#include "stm32f10x_it.h" uint32_t i=0,j=0; void TIM2_IRQHandler(void) { if(i<8) { if((TIM2->SR&0x0001)==0x0001) {     TIM2->SR&=0x0000;     GPIOC->ODR=~(1<<i);     i++; } } else { if(j==0)   GPIOC->ODR=0x0000; if(j<16) { if((TIM2->SR&0x0001)==0x0001) {     TIM2->SR&=0x0000;     GPIOC->ODR^=0x00ff;     j++; } } else {    i=0;    j=0; } } } void EXTI0_IRQHandler(void) { if(EXTI_GetITStatus(EXTI_Line0) != RESET) { EXTI_ClearITPendingBit(EXTI_Line0); TIM_Cmd(TIM2, ENABLE); } } void EXTI1_IRQHandler(void) { if(EXTI_GetITStatus(EXTI_Line1) != RESET) { EXTI_ClearITPendingBit(EXTI_Line1); TIM_Cmd(TIM2, DISABLE); } } void USART1_IRQHandler(void) { if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET) { EXTI_GenerateSWInterrupt(EXTI_Line0); } } void USART2_IRQHandler(void) { if(USART_GetITStatus(USART2, USART_IT_RXNE) != RESET) { EXTI_GenerateSWInterrupt(EXTI_Line1); } }

五、实验操作
1.将keil生成的hex文件加载到proteus中，点击运行。刚才以上步骤中已经配置好了虚拟串口和串口调试助手，如果有关闭的，请重新打开和配置虚拟串口和串口调试助手。
2.因为有两个串口调试助手的页面，我们提前选的是COM8串口调试助手的发送数据使流水灯启动，COM7的串口调试助手发送数据停止。

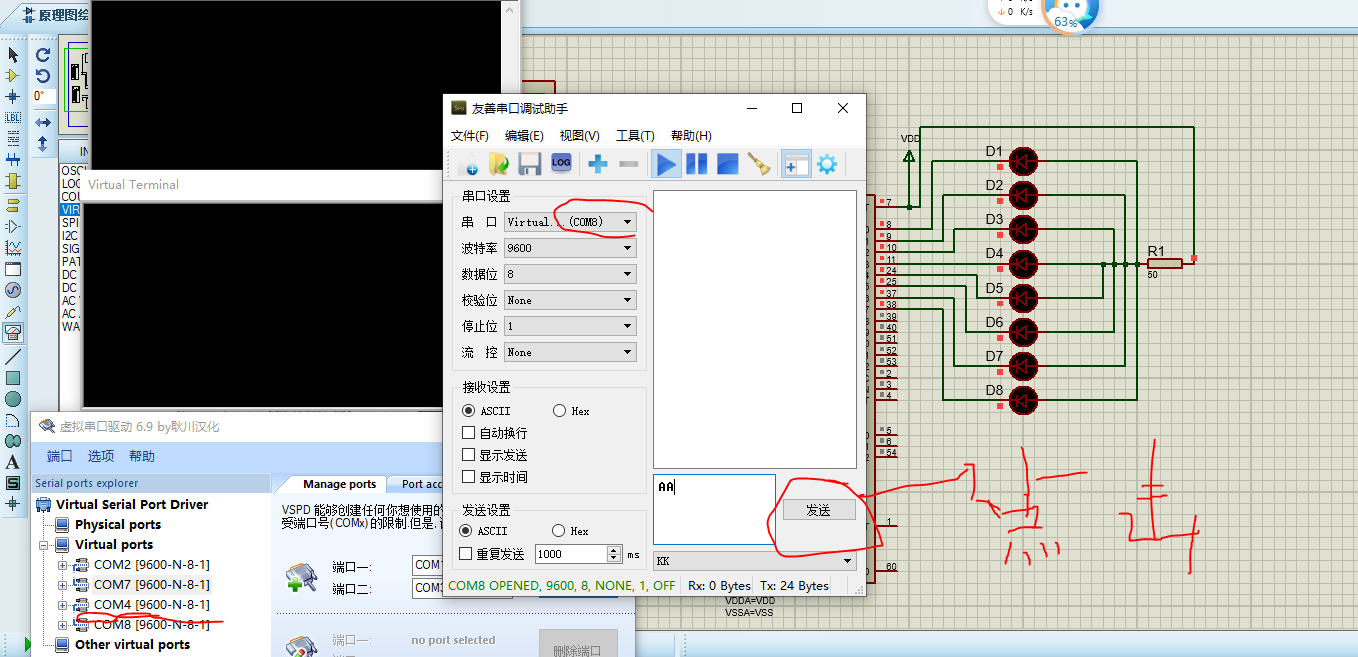

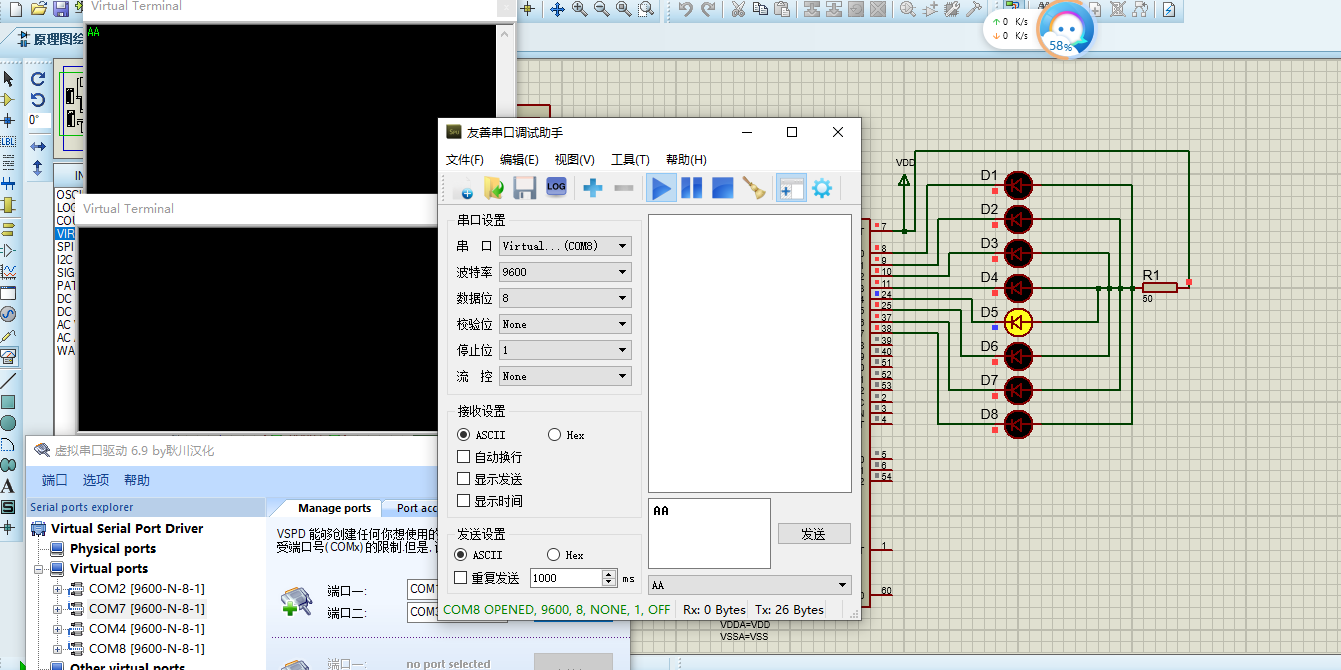

a.选择COM8串口调试助手发送任意数据，启动流水灯，如下图所示。

b.点击发送之后，如下图，流水灯开始工作。
c.选择COM7串口调试助手发送任意数据，停止流水灯，则流水灯一直保持现在状态。如果想继续开启，则在COM8串口调试助手继续发送数据，就可开启串口调试助手。
