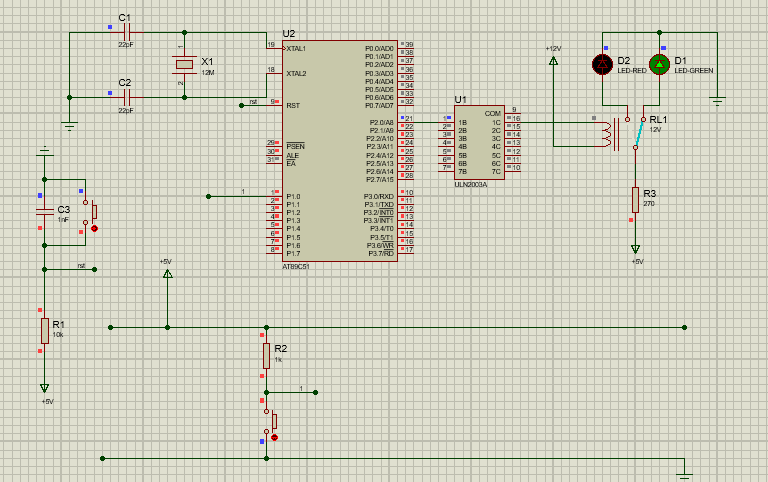

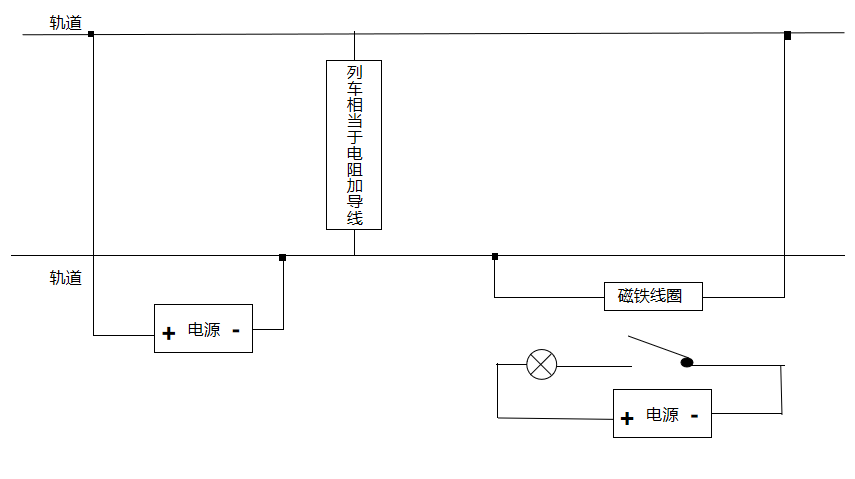

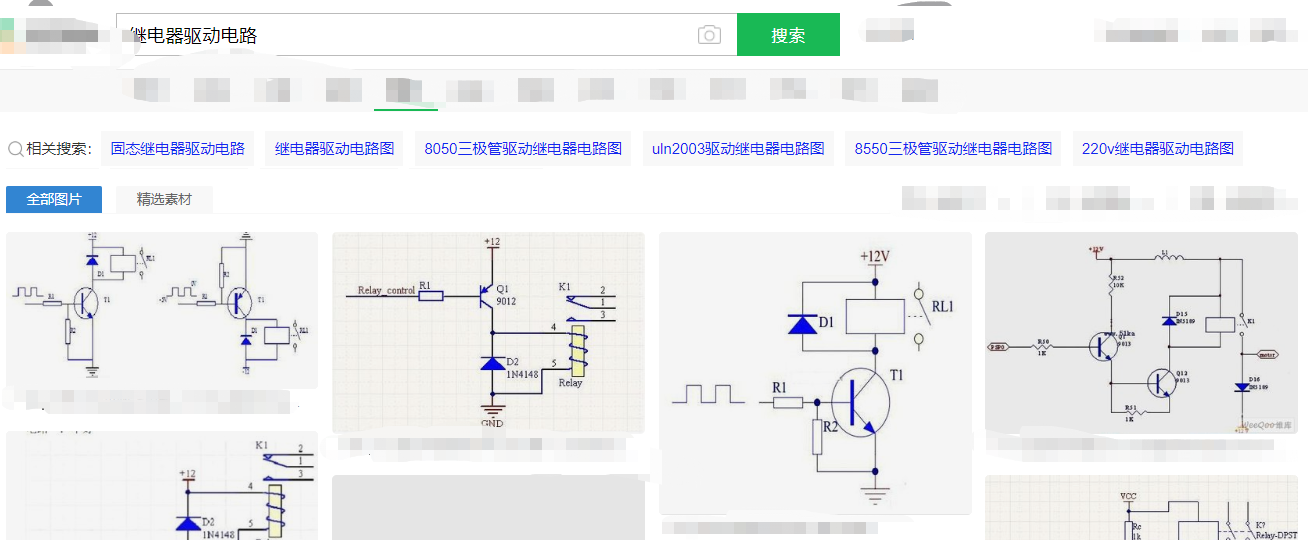

记录一些关于本人实验课的总结，由于本人是新手小白，许多程序和电路图较为粗略。 同样是提前预习了一下接下来的实验，接下来是轨道电路实验，由于种种原因还未开学只能借助protues电脑仿真。 获取轨道电路是否为车辆所占用的实际状态，并通过发光二极管显示出来。 原理是通过按键按下来虚拟列车在轨道上，控制51单片机输出高电平再使用ULN2003反相原理驱动继电器控制LED变为红色。 画一个草图用于观察原理 按照常规套路，还是先上搜索引擎搜索继电器的驱动电路 搞完这些那就开始画仿真图了 本次实验学习了ULN2003芯片，回忆起模电对三极管、复合管的计算及其工作原理，完成仿真任务
实验要求
目的主要是为看看轨道上有没有列车占用
用51单片机，LED,ULN2003，按键等在protues软件仿真原理
具体实现
上面的电路图和蜂鸣器类似，继电器需要一个大电流来驱动所以使用三极管。
想想如果还是用三极管驱动就前面撞车了，所以开始看看有没有另外的方法。
在Bilbil里找到一个简单快速的驱动电路
放上链接: Protues 仿真ArduinoUNO继电器控制实例.
使用ULN2003芯片驱动，开始以为这芯片就是一个非门，上网搜索芯片资料后发现是两个三极管组成的达林管（虽然这里就是使用了非门原理）
放上链接 ULN2003引脚功能介绍. 开始探索达林顿管的工作原理： 达林顿管就是两个三极管接在一起，极性只认前面的三极管。 模电中学过复合管，达林顿管应该就是和复合管的一种 以两个相同极性的三极管为例，前面三极管集电极跟后面三极管集电极相接，前面三极管发射极跟后面三极管基极相接，前面三极管功率一般比后面三极管小，前面三极管基极为达林顿管基极，后面三极管发射极为达林顿管发射极，用法跟三极管一样，放大倍数是两个三极管放大倍数的乘积。 芯片内部构造图在链接中可以看到
放上简单的程序#include "reg52.h" sbit KEY0=P1^0; sbit TEXT=P2^0; void delay(unsigned int n); void key(); int main() { while(1) { key(); } } void key() { if(KEY0==0) { delay(5); TEXT=1; } if(KEY0==1) { TEXT=0; } } void delay(unsigned int n) { unsigned int i=0,j=0;//定义无符号int变量 for(i=0;i<n;i++) { for(j=0;j<120;j++); } } 结语
