博客简介

本博客是本人大二上学期数字系统实验硬件描述3的内容，在此记录以防丢失。目录如下：

• IIC串行总线时序分析
• VHDL编程设计专门状态机与2片异步FIFO来实现乒乓操作
• 设计HM62256测试电路并对其仿真验证
• 定制开发一个1-port RAM的IP核

IIC串行总线时序分析

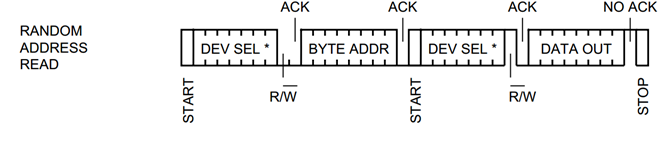

① 理解IIC总线读取任意地址数据的时序

首先scl保持高电平，sda下拉，开始start。主机发送器件的7位地址码+写方向“0”（“伪写”），发送完释放SDA线并在SCL线上产生第9个时钟信号。被选中的器件确认是自己的地址后，在SDA线上产生应答信号。然后，主机再发一个字节的要读出器件的存储区的首地址，收到应答后，主机重复一次起始信号发出器件地址和读方向（“1”），收到器件应答后就可以读出数据字节，每读出一个字节，主机都要回复应答信号。当最后一个字节数据读完后，主机返回以“非应答”（高电平）发出终止信号以结束读出操作

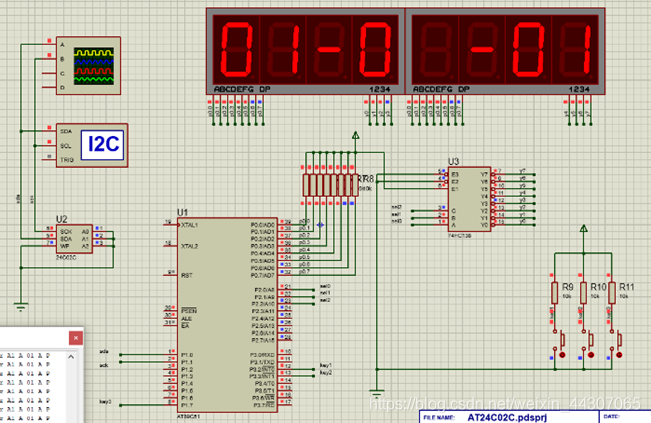

② 将所提供hex文件装入单片机中，启动仿真，掌握读写操作。

读写操作：
控制右下角的3个按钮来执行读/写操作，第3个按钮控制24C02C存储区的地址，第2个按钮控制将要写入的数据，第1个按钮按下代表执行写操作。数码管高两位代表24C02C存储区的地址，第4和5位代表输入的数据，低2位代表24C02C指定地址上读出的数据。因此，只需要控制按键3指定地址，按键2指定输入数据，最后按动按键1即可在相应地址上存入数据；只需要控制按键3指定地址，即可在数码管的低2位看到数据输出。

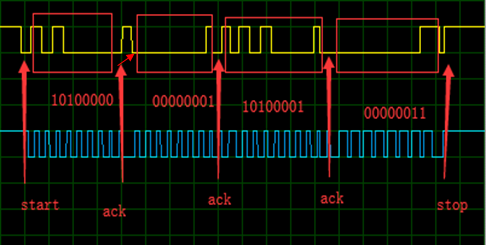

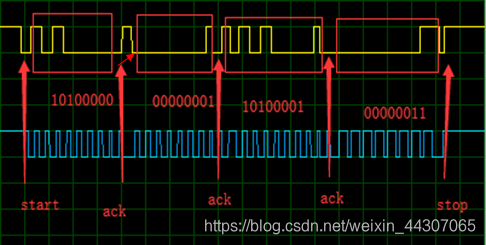

③参考IIC debugger中的数据如图C所示，抓取此时示波器中对应波形，逐条记录说明执行操作的过程。

1. C图是一任意读过程，SDA由高变低，start；首先单片机发送7位地址码1010000+伪写0组成8个字节A0，表示AT24C02C地址。
2. AT24C02C确认是自己的地址之后应答；接着单片机收到应答，发送存储区地址01H
3. AT24C02C应答，单片机重复一次起始信号并发出器件地址和读方向位（“1”）得到A1
4. AT24C02C应答，并且从01H取出数据03H，发送。
5. 单片机发出终止信号结束读出操作stop。

④ VHDL设计一个基于IIC总线的读取非易失存储器24C02C任意地址数据的接口电路，完成仿真。
设计思路：（具体实现在打包的工程文件中）
首先给随机读的时序划分状态有idle，sart，发送存储器地址状态，接收地址状态，read_data读状态ack_for_read_data,响应读状态,stop停止状态等等；对于每一个状态都与时序意义对应，并且每一个状态的进入都要满足时序要求。然后输入端口有clk时钟，reset，EN，以及存储器地址信号dAddress[2:0]；字地址信号dAddress[7:0]；对于地址这些并行数据可以通过一个计数变量count来进行计数，每次计数时可以向sda输送一个数据位。

• 实现如下（代码仍有改进之必要）：

library ieee;    use ieee.std_logic_1164.all;   use ieee.std_logic_arith.all;  use ieee.std_logic_unsigned.all;   entity iicInterface is    port(   reset,clk,EN:in std_logic;   dAddress:in std_logic_vector(2 downto 0);   wAddress:in std_logic_vector(7 downto 0);   sda,scl:inout std_logic;   data:out std_logic_vector(7 downto 0));   end iicInterface;    architecture Behavioral of iicInterface is  signal sdaTemp:std_logic:='1'; signal sclTemp:std_logic:='1'; signal dataTemp:std_logic_vector(7 downto 0):="00000000"; type state is (     idle, --闲置状态       start, --开始     first_device_addr, --存储器地址接收状态         ack_for_first_device_addr, --响应存储器地址状态         word_addr, --字地址状态     ack_for_word_addr, --响应字地址状态     second_device_addr, --再次接收存储器地址状态      ack_for_second_device_addr, --响应再次接收存储器地址状态            read_data, --读状态     ack_for_read_data, --响应读状态     stop); --停止状态 signal current_state:state; --当前状态  begin      sda<=sdaTemp; scl<=sclTemp; process(clk,reset)    variable count:integer range 0 to 40;   begin    if reset='0'then                          --闲置状态  sdaTemp<='1';                             sclTemp<='1';  current_state<=idle;  count:=0;   elsif clk'event and clk='1' then          --时钟上升沿  case current_state is                 --开始状态   when idle=> if(EN='1')then                  current_state<=start; else     current_state<=idle;    end if;      when start=> --开始状态sdaTemp拉到低电平     sdaTemp<='0';    count:=0;           current_state<=first_device_addr;      when first_device_addr=> --存储器地址接收状态     count:=count+1; case count is                    when 1=> --AT24C系列EEPROM芯片的固定部分为1010      sdaTemp<='1';      sclTemp<=not sclTemp;     when 2=>      sdaTemp<='0';      sclTemp<=not sclTemp;      when 3=>      sdaTemp<='1';      sclTemp<=not sclTemp;       when 4=>      sdaTemp<='0';      sclTemp<=not sclTemp;       when 5=>      sdaTemp<=dAddress(2);      sclTemp<=not sclTemp;       when 6=>      sdaTemp<=dAddress(1);      sclTemp<=not sclTemp;      when 7=>      sdaTemp<=dAddress(0);      sclTemp<=not sclTemp;       when 8=>      sdaTemp<='0';      sclTemp<=not sclTemp; --读写方向为0，伪写      current_state<=ack_for_first_device_addr;      count:=0;     when others=> --等待响应       sdaTemp<='Z';      sclTemp<='Z';      current_state<=ack_for_first_device_addr;      count:=0;     end case;      when ack_for_first_device_addr=> --响应存储器地址状态    sdaTemp<='Z';    sclTemp<='Z'; if sda='0' then      sclTemp<=not sclTemp;     current_state<=word_addr;    end if;    when word_addr=> --字地址状态    count:=count+1; case count is        when 1=>                                 sdaTemp<=wAddress(7);       sclTemp<=not sclTemp;         when 2=>                                  sdaTemp<=wAddress(6);      sclTemp<=not sclTemp;                                when 3=>                                  sdaTemp<=wAddress(5);      sclTemp<=not sclTemp;       when 4=>                                  sdaTemp<=wAddress(4);      sclTemp<=not sclTemp;          when 5=>                                  sdaTemp<=wAddress(3);      sclTemp<=not sclTemp;      when 6=>                                  sdaTemp<=wAddress(2);      sclTemp<=not sclTemp;       when 7=>                                  sdaTemp<=wAddress(1);      sclTemp<=not sclTemp;          when 8=>                                  sdaTemp<=wAddress(0);      sclTemp<=not sclTemp;      current_state<=ack_for_word_addr;      count:=0;     when others=>      sdaTemp<='Z';      sclTemp<='Z';      current_state<=ack_for_word_addr;      count:=0;    end case;    when ack_for_word_addr=> --响应字地址    sdaTemp<='Z';   sclTemp<='Z'; if sda='0' then current_state<=second_device_addr; if sclTemp/='Z' then sclTemp<=not sclTemp;    end if;   end if;      when second_device_addr=> --再次接收存储器地址状态     count:=count+1; case count is                    when 1=> --AT24C系列EEPROM芯片的固定部分为1010      sdaTemp<='1';      sclTemp<=not sclTemp;       when 2=>      sdaTemp<='0';      sclTemp<=not sclTemp;      when 3=>      sdaTemp<='1';      sclTemp<=not sclTemp;       when 4=>      sdaTemp<='0';      sclTemp<=not sclTemp;       when 5=>      sdaTemp<=dAddress(2);      sclTemp<=not sclTemp;       when 6=>      sdaTemp<=dAddress(1);      sclTemp<=not sclTemp;      when 7=>      sdaTemp<=dAddress(0);      sclTemp<=not sclTemp;       when 8=>      sdaTemp<='1'; --读写方向为1      sclTemp<=not sclTemp;      current_state<=ack_for_second_device_addr;      count:=0;     when others=>      sdaTemp<='Z';      sclTemp<='Z';      current_state<=ack_for_second_device_addr;      count:=0;     end case;      when ack_for_second_device_addr=> --响应再次接收存储器地址状态     sdaTemp<='Z';    sclTemp<='Z'; if sda='0' then current_state<=read_data; if sclTemp/='Z' then sclTemp<=not sclTemp;     end if;    end if;   when read_data=>    count:=count+1; case count is      when 1=> dataTemp(7)<=sda;      sclTemp<=not sclTemp;     when 2=> dataTemp(6)<=sda;      sclTemp<=not sclTemp;                                when 3=> dataTemp(5)<=sda;      sclTemp<=not sclTemp;     when 4=> dataTemp(4)<=sda;      sclTemp<=not sclTemp;          when 5=> dataTemp(3)<=sda;      sclTemp<=not sclTemp;     when 6=> dataTemp(2)<=sda;      sclTemp<=not sclTemp;      when 7=> dataTemp(1)<=sda;      sclTemp<=not sclTemp;         when 8=> dataTemp(0)<=sda;      sclTemp<=not sclTemp; data(7 downto 0)<=dataTemp(7 downto 0);      current_state<=ack_for_read_data;      count:=0;     when others=>      sdaTemp<='Z';      sclTemp<='Z';      current_state<=ack_for_read_data;      count:=0;   end case;   when ack_for_read_data=> --响应再次接收存储器地址状态     if sda='1' then current_state<=stop; --高电平表示终止    else current_state<=read_data;    sclTemp<=not sclTemp;    end if;   when stop=>    current_state<=idle;    when others=> --最小冒险    current_state<=idle;      end case;   end if;    end process;   end Behavioral;

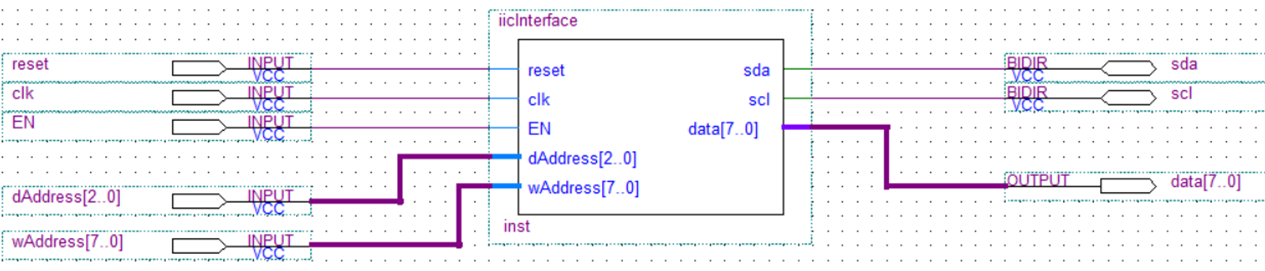

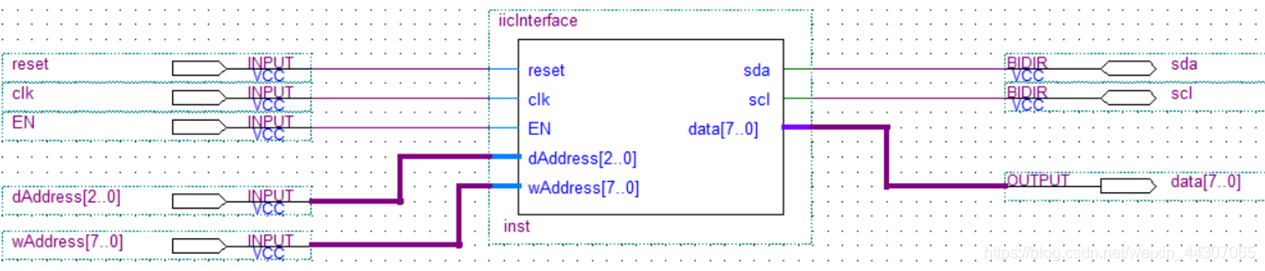

• 顶层图：

• 仿真验证：

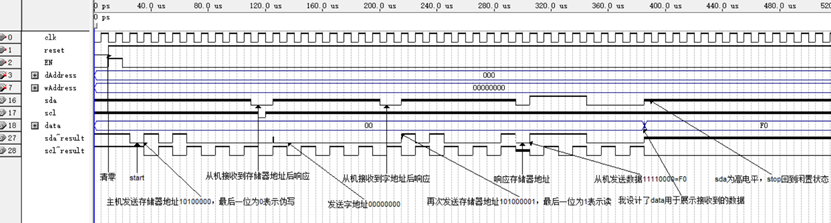

• 波形分析：
  首先设置清零，然后EN有效开始随机读时序，sart时sda拉低，接下来发送存储器件地址10100000，选中000号24C02C，最后一位0表示伪写；接下来24C02C确认是自己的地址发送响应，sda拉低；紧接着主机接收到响应后发送字地址00000000；24C02C接收到字地址之后发送响应；接到响应之后主机再次发送存储器件地址10100001，最后一位1表示读取；从机接收到后响应；并且发送字地址00000000的数据11110000；主机成功读取到这个数据F0。最后主机反馈sda为高电平表示不再读取，此时从机也不在发送数据，回到闲置状态，sda和scl拉高。
  结论：通过验证，接口电路读取到24C02C地址00H的数据F0，并在data端显示，设计电路时序满足随机读取要求。

VHDL编程设计专门状态机与2片异步FIFO来实现乒乓操作：

①用状态机设计控制模块，包括A和B两状态，分别表示A号FIFO执行写入和B号FIFO执行写入，状态机输入为两块FIFO的写满信号Awrfull，Bwrfull，当Awrfull有效时表示A号FIFO写满因此从A转换到B状态，Bwrfull有效时表示B号FIFO写满因此从B转换到A状态。

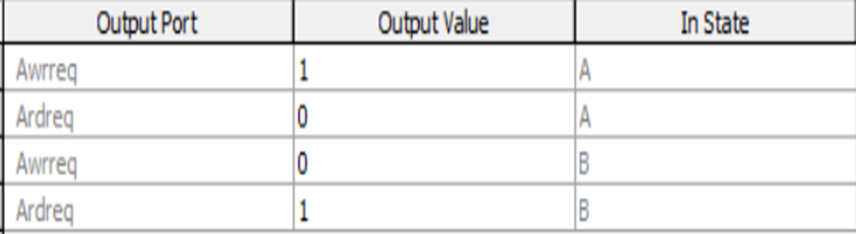

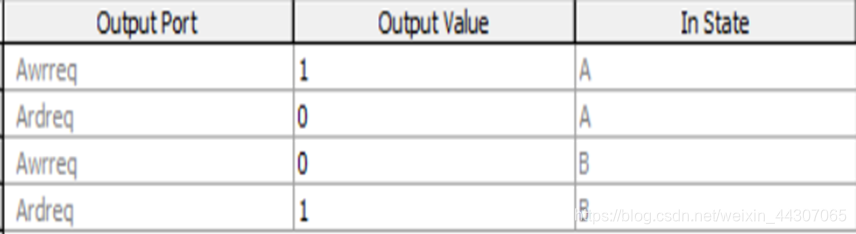

②状态机的输出：输出包括Awrreq和Ardreq分别作为A号FIFO的写使能和读使能。当处于A状态时Awrreq=1，Ardreq=0表示写A；当处于B状态时Awrreq=0，Ardreq=1；表示读A；另外对于B号FIFO的使能信号可以对Awrreq和Ardreq取反得到。

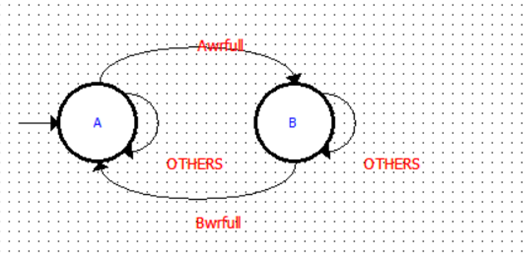

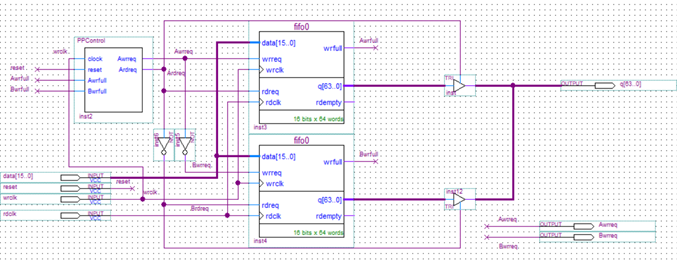

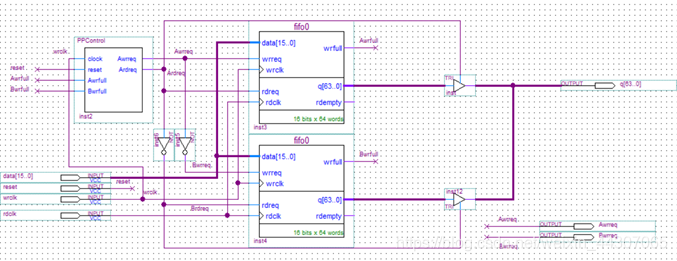

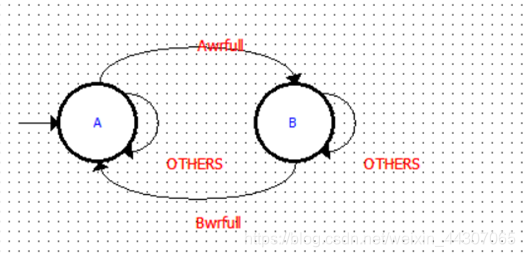

③ 状态图以及顶层实现如图：


③ 仿真：设置写时钟频率40MHz，读时钟频率10MHz，为了能看清时钟大小关系我将FIFO的容量改为了64，因此只读64bit

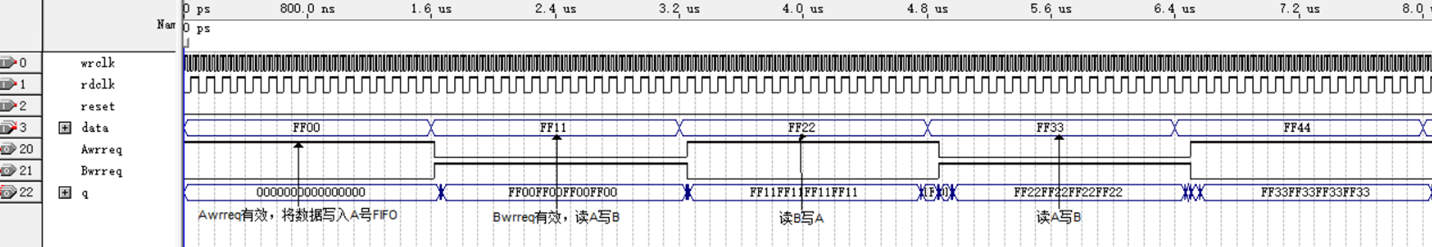

• 仿真分析：
  在0_{1.6us，Awrreq有效，写A读B，将FF00写入A号FIFO，由于B为空所以读取数据显示0000；1.6us}3.2us，Bwrreq有效，写B读A，将FF11写入B号FIFO，读取A中数据FF00FF00FF00；3.2us~4.8us，Awrreq有效，写A读B，将FF22写入A号FIFO，读取B中数据FF11FF11FF11FF11……依次类推，周而复始，完成验证。

设计HM62256测试电路并对其仿真验证

1. 设计HM62256测试电路并对其仿真验证。
   （1）HM62256A是32-kword×8静态RAM，引脚有地址A0~14，片选CS低电平有效，WE写低电平有效，OE输出低电平有效

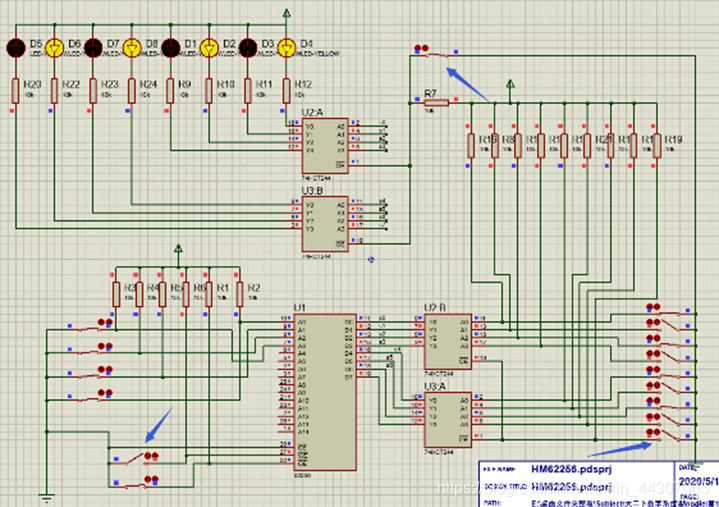

   （2）新建Proteus工程，添加器件，并设计好HM62256的功能验证电路：

（3）仿真验证实现HM62256的读写功能，记录操作步骤和实验结果。

①写入：首先将地址开关设置为A0_{A3=0000，开关全闭合，数据输入开关设置为A7}A0=10101010，开关相间闭合；然后将WE设置为低电平，输出信号OE设置为高电平，控制三态门的开关闭合，写入地址为0x0，数据输入为10101010；可以看到LED灯组显示为暗亮暗亮暗亮暗亮，表示写入数据10101010。

②读取0x0地址：紧接着，依次将WE设置为低电平，三态门控制信号开关打开，LED灯熄灭。最后将输出信号OE设置为低电平，开关闭合的一瞬间可以看到LED显示为暗亮暗亮暗亮暗亮，表示读取成功。

③实验结论：读写操作成功。

定制开发一个1-port RAM的IP核

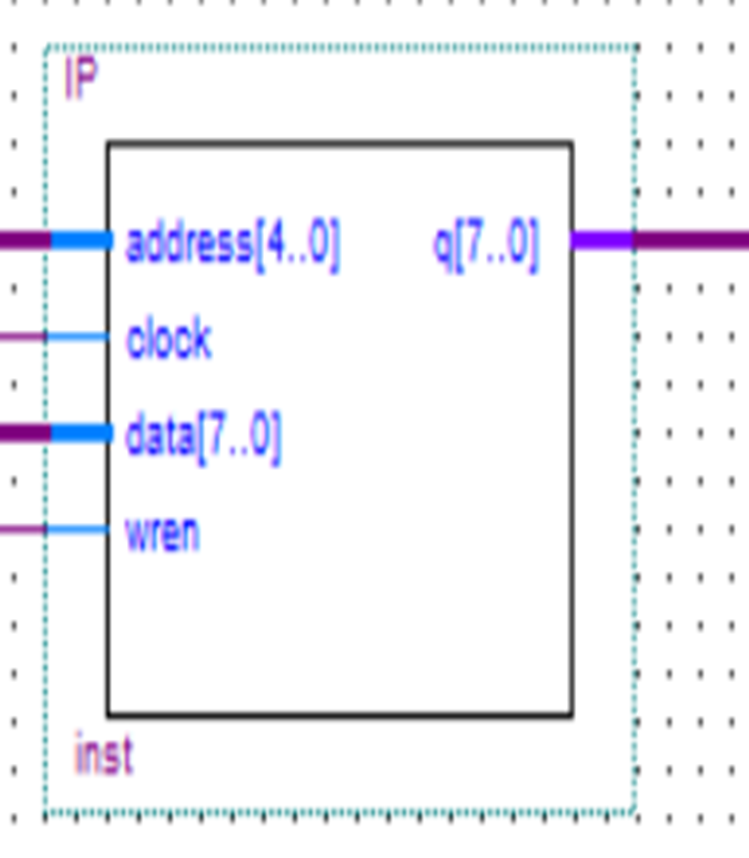

（1）定制步骤：Tools→ Mega wizard Plug-In Manager→Create a new custom megafunction variation→Installed Plug-Ins→ Memory Compiler→RAM1-port→设置输出q为8位，总容量为32，本应该端口RAM按地址4数据8来定制，但是最小容量是32，所以只能定制地址5数据8，后续只需要使用4位地址→新建mif文件，设置16字节容量。如左下图：

（2）分析并说明生成目录下的html波形报告

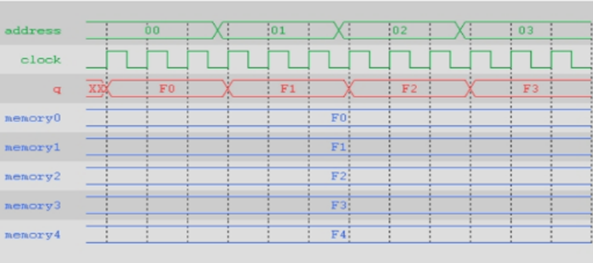

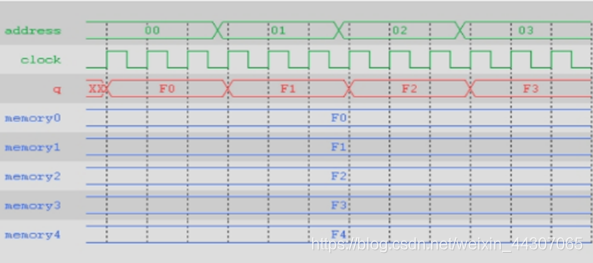

① 图一是读取操作的波形，读取发生在使能为0，时钟周期的上升沿。在1_{3时钟上升沿读取地址00的值F0输出，4}5时钟上升沿读取地址01的值F1输出，同理后续时钟上升沿分别读取F2，F3输出。

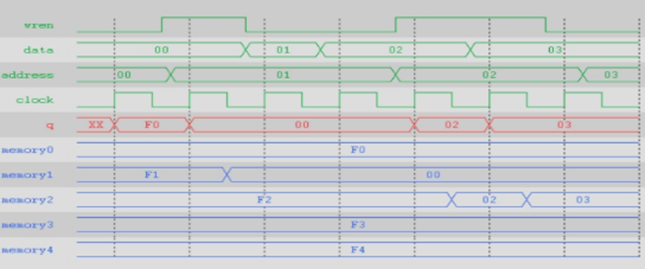

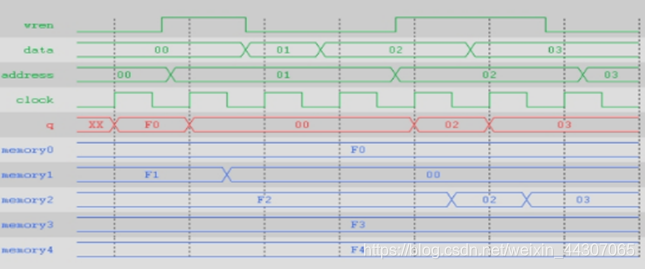

② 图二是写操作的波形，wren为高使能并且处于时钟的上升沿时候将输入加载到输出端，在这一周期的下降沿才真正写入RAM。在第二个时钟周期的上升沿将数据输入加载到输出，下降沿的时候才写入Memoriy0，同样分别在第5个和第6个时钟周期的下降沿将输入02和03写入Memoriy2.
（3）仿真验证其读写功能，记录波形图并说明。

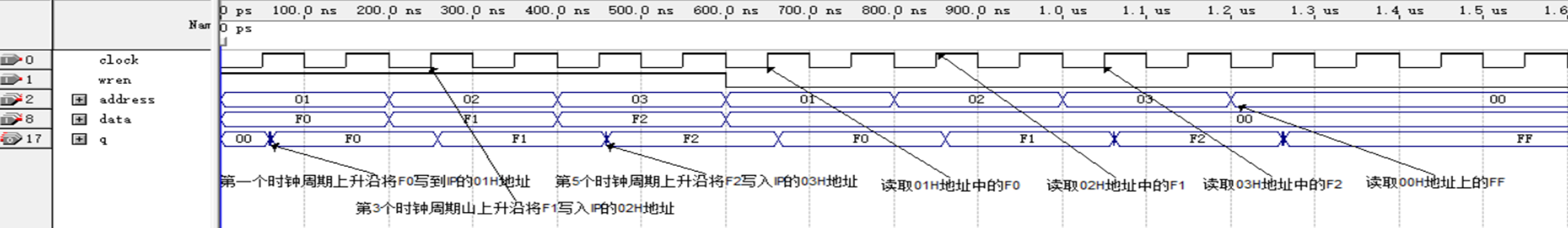

分析：0~600ns设置wren为高电平，执行写入操作。第1个时钟上升沿将F0写到IP的01H地址，第2个时钟上升沿将F1写到IP的02H地址，第5个时钟上升沿将F2写入IP的02H地址；600ns后设置wren信号为低电平，执行读取操作，在650ns，850ns，1050ns上升沿执行读取操作，分别读取地址01H，02H，03H的值F0，F1，F2。
结论：地址01H，02H，03H写入的数据和读取的数据一致，IP读写功能验证正确。
