记录一些关于本人实验课的总结，由于本人是新手小白，许多程序和电路图较为粗略。 以下是实验要求： 关于RC电路的原理与知识在电路这门课中学了，但是已经忘的差不多了所以开始在网上搜索捡回一些知识。 又又又是电路的知识 蜂鸣器需要一个三级管驱动电流，这次选择了超级简单的按键产生脉冲用于驱动，这里可以用555定时器来作为方波发生器代替按键操作，也可以用51定时器计时输出0/1
第一次课进行了简单的实验以熟析protues，双开关控制一个LED灯亮灭;RC、RCL电路；蜂鸣器电路等双开关控制LED灯

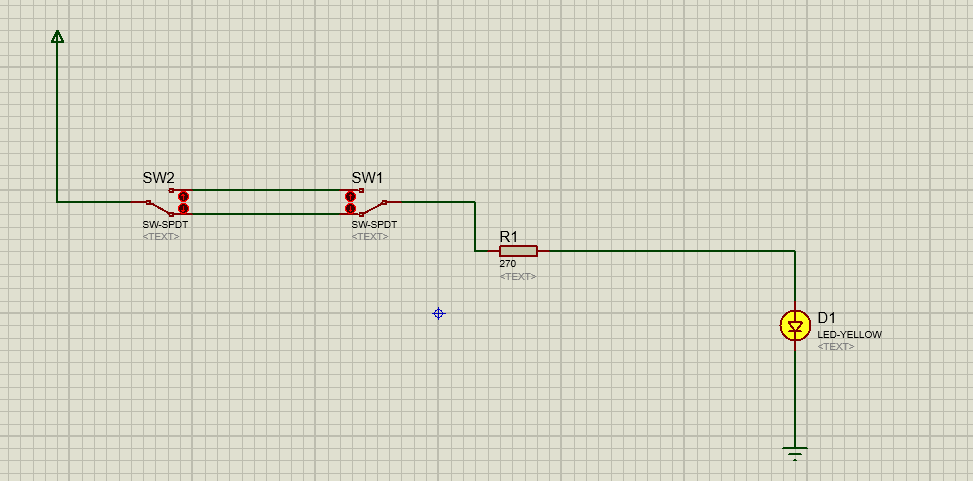

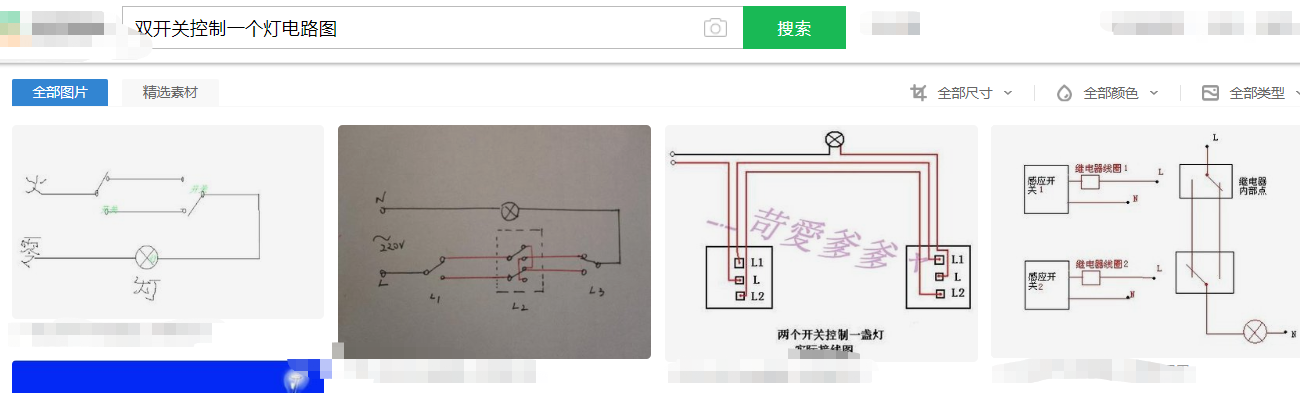

网上有许多电路图可以借鉴如下图：
所以先搞一个网上的电路呗，下图为仿真界面完美实现功能，成本还低。

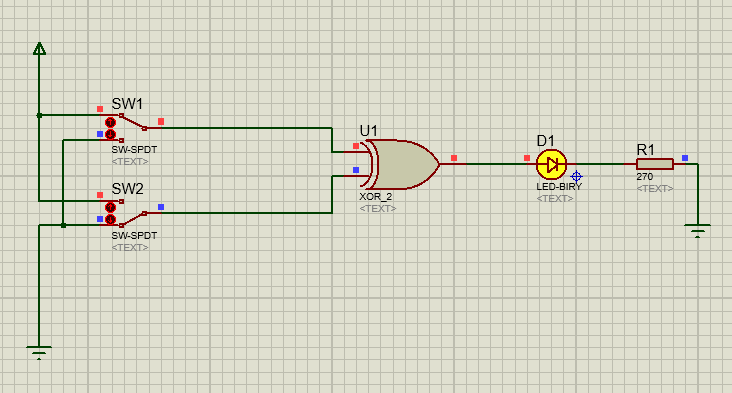

想想只搞网上的电路图似乎有点过于简单，开始自己搞事情，首先分析真值表，上图的实验要求说明了AB两开关状态不一致时灯亮一致则灯灭，联想到数电的异或。 protues的找异或门搜索关键词是xor
又想了想要不要试试51来实现呢。。。之前学过一些stm32f103相关知识用固件库编写，最近几天听说本实验课要用51单片机所以开始学习51单片机,这里推荐一个bilbil里的up主
放上连接https://www.bilibili.com/video/BV1H7411n7AY
个人认为适合新手学习，特别适合自己hh

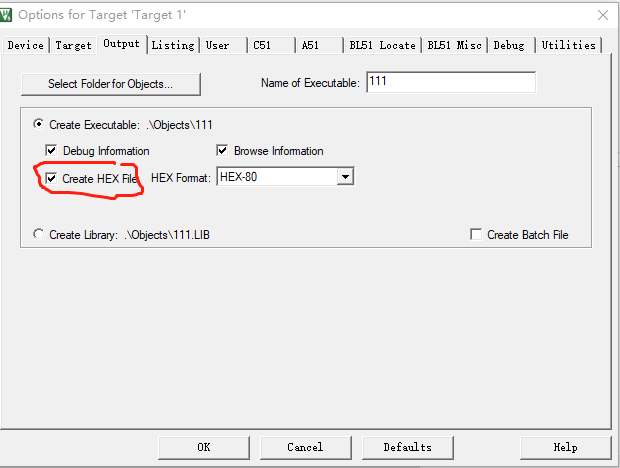

视频有讲解如何安装keil和protues，keil用于编写程序，编译后生成hex文件，如下图勾选HEX后可看到hex文件。

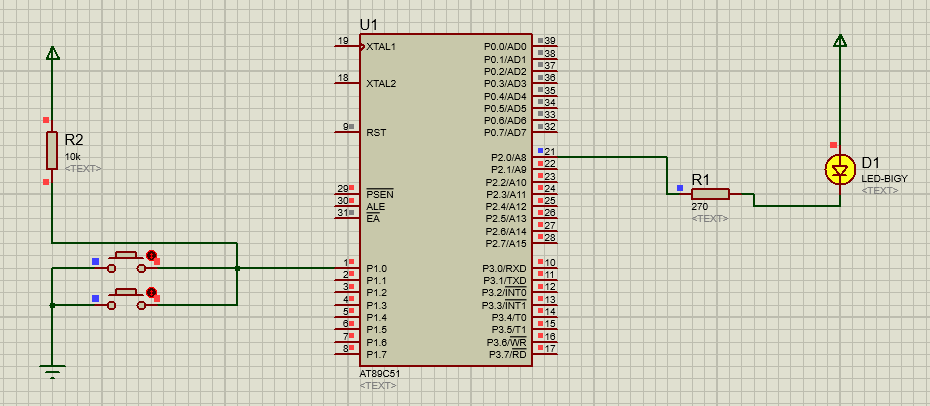

这时候由于时间关系，需要提交作业所以直接用按键代替了开关，小白行为，这里说明一下由于51内部有一个时钟，所以没添加外部晶振，复位电路也偷懒省略了。
对了贴上程序#include "reg52.h" sbit KEY0=P1^0; sbit LED0=P2^0; unsigned int flag=0,a=0; void key(); int main() { while(1) { key(); } } void key() { if(KEY0==0&&flag==0) //按键消抖 { flag=1; } if(flag==1&&KEY0==1) { if(a%2==0)//判断按键按下次数奇偶 LED0=0; if(a%2==1) LED0=1; flag=0; a++; } } rc电路

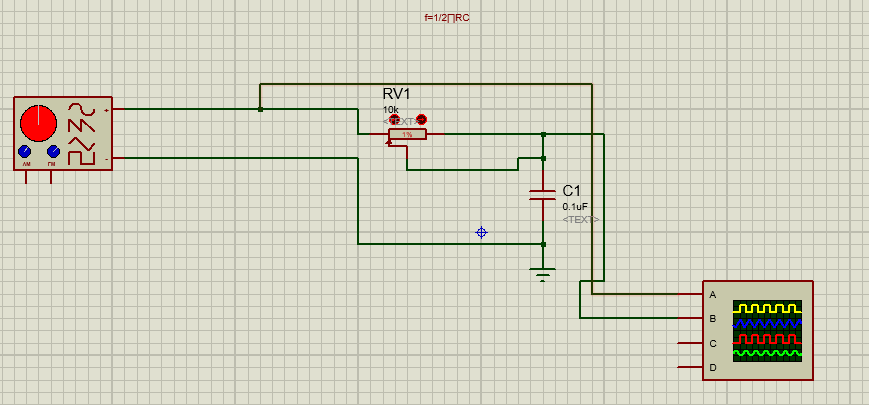

https://www.eepw.com.cn/article/275889.htm

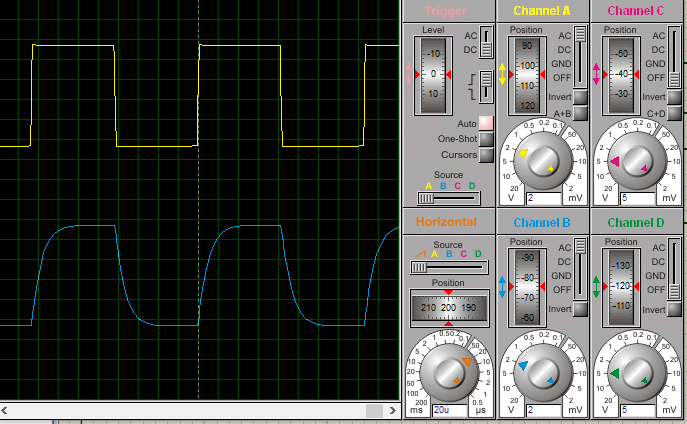

附上仿真结果

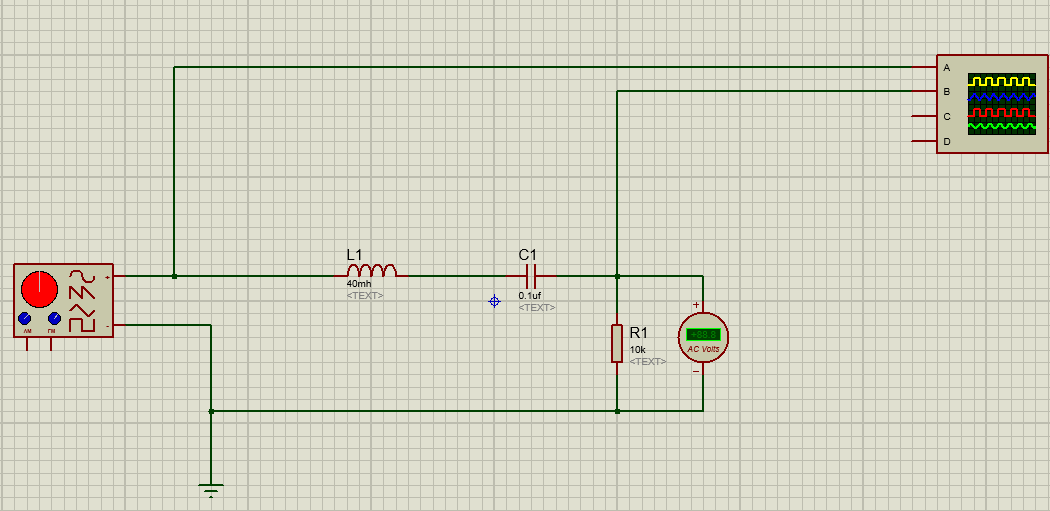

rlc电路
验证性实验的特点就是放上电路图看波形

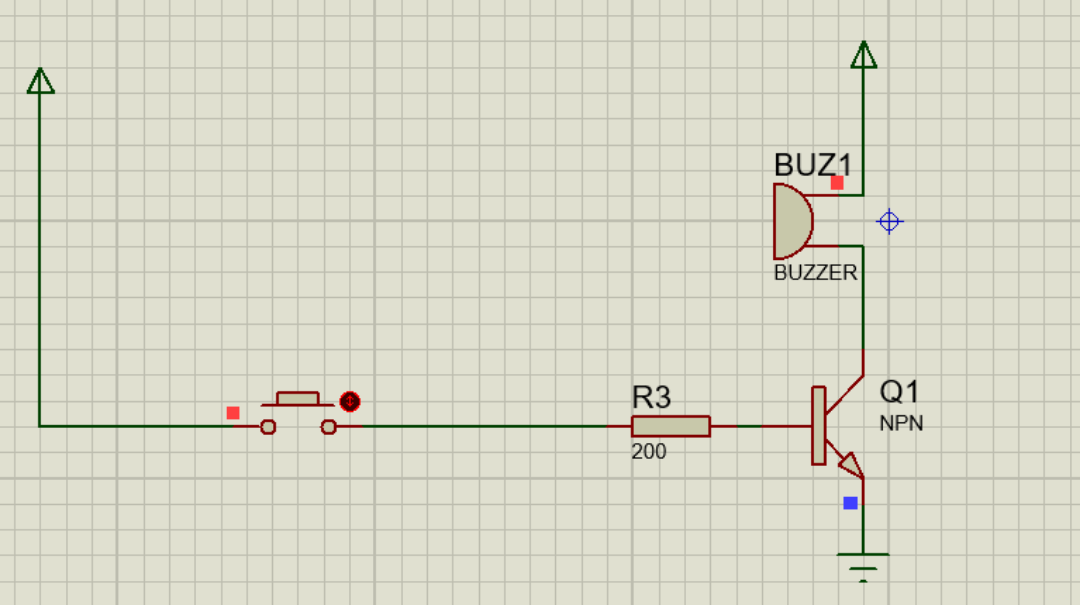

蜂鸣器电路
