一、前言

上几篇文章，我们讲完了OpenCV中的常见基础结构。

从这篇博客开始，我们要踏上新的征程，我们要从像素的角度，来一起了解图像，一起了解OpenCV。今天这篇博客，我们讲最基本的图像像素操作，让我们一起，复习一下之前学的基本数据类型，然后一起走进今天的内容吧！

二、温故知新——基本数据类型

我想大家应该还记得我们之前学的数据类型，主要有如下：

1、最基本之Mat类

Mat类是我们学到的最基本的数据类型，从这节课开始往后的每节课，都会涉及到Mat类。Mat常用于声明或定义一个图像，偶尔也用于声明一个二维矩阵。

具体内容大家请看：

Mat类详解

2、四大天王之Point_、Size_、Rect_、Scalar_

四大天王，这个名字也是很形象了，因为这个是除了Mat类之外最常用的四个类型，经常需要辅助Mat类做一些操作。他们分别是：

表示 点 的 Point_；

表示 尺寸 的 Size_；

表示 矩形 的 Rect_；

表示 颜色 的 Scalar_；

具体内容大家请看：

Point_与Size_

Rect_

Scalar_

3、各大分堂主

其他数据类型虽然不如上面四个常用，但是他们在自己的领域不可替代，会协助Mat类和上面四个常用类型做更多的事，实现更加丰富的功能：

表示 复数 的 Complex；

表示 三维点 的 Point_；

表示 旋转矩形 的 RotatedRect；

表示 序列 的 Range；

表示 角点 的 KeyPoint；

表示 索引与描述符距离 的 DMatch；

表示 迭代算法终止条件 的 TermCriteria；

具体内容大家请看：

OpenCV基本结构

三、像素及相关概念

1、像素

首先我们先来了解一下像素

像素是计算机屏幕上所能显示的最小单位。用来表示图像的单位。每一个单位都会有其色彩数值。

2、灰度图与彩图

我们经常能够见到的是黑白图像和彩色图像，其中黑白图像只有一个通道，彩色图像有三个通道，这些通道中每个像素点上的取值范围都是0-255；

对于黑白图像，0表示纯黑色，255表示纯白色，介于0-255之间的图像是灰色，根据数值的不同，灰色的程度也不同。我们也把这样的图像称之为灰度图像。

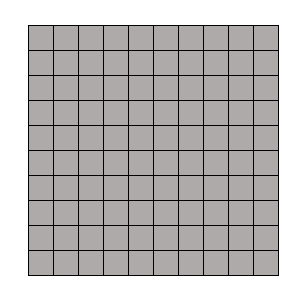

一个10×10的灰度图像排布如下：

对于彩色图像，有三个通道，每个通道各表示一种颜色，分别是BGR，也就是蓝绿红。以红色通道为例，如果取值为0，表示黑色，如果取值为255表示红色。我们之前学习Scalar_也学到了光学三原色，我们可以通过三种颜色构造出不同的颜色来。当三个通道的数值都为255时，图像为纯白色。

一个10×10的彩色图像排布如下：

四、像素基本操作

1、获取像素指针

1.理论讲解

操作像素之前，肯定要做的就是获取指向像素的指针，然后才能对像素进行操作。所以第一个就是要获取像素的指针。

但是我们看上面的图， 我么发现，对于灰度图和彩图，他们是不一样的，而且对于彩图来说，它是怎么存放的呢？

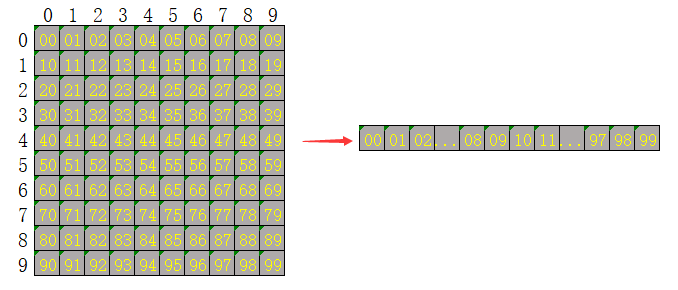

在计算机中，Mat是以序列的形式存放，对于灰度图，是这样的：

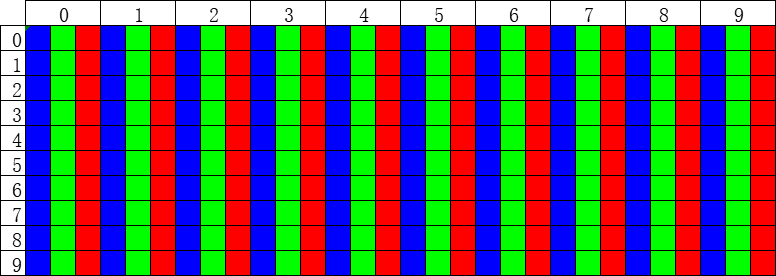

对于彩色图，我们要先知道，我们是一个像素一个像素排列，在像素内，是先B再G最后R。所以一幅彩色图像的表示如下：

然后再按照上面的灰度图那样进行排列。

所以根据上面的，我们可以知道：

对于灰度图：

一幅尺寸为 m×n （m行n列）的灰度图像，存储为长为 m×n 的序列；

想要访问第 i 行，第 j 列的像素，就是访问序列中的第 (i-1)×n+j 个像素，因为第1个像素序号是0，那这个像素的序号就是 (i-1)×n+j-1 。

对于彩色图：

一幅尺寸为 m×n （m行n列）的彩色图像，存储为长为 m×n×3 的序列；

想要访问第 i 行，第 j 列的元素就没有那么简单了：

（1）首先上面就有 (i-1) 行像素，每行有 n×3 个元素，就是有 (i-1)×n×3 个元素。

（2）其次对于当前行，前面有 (j-1) 个像素，就是有 (j-1)×3 个元素。

（3）最后是对于当前位置的像素，我们知道顺序是BGR，所以B是0，G是1，R是2。

总的来说就是：访问第 i 行，第 j 列的像素，B是 (i-1)×n×3+(j-1)×3 ，G是 (i-1)×n×3+(j-1)×3+1 ，R是 (i-1)×n×3+(j-1)×3+2 。

对于彩色图像来说，如果真的按照上面讲的这样，就真的很麻烦了，所以在OpenCV里，对于彩色图像，我们提供了非常方便的获取像素指针的方式。

2.代码实战

1.灰度图像

我们知道获取像素指针其实就是提供了一个访问像素的途径，在这里，我们用到一个at方法：

如果我们想获取坐标为(x,y)的像素，我们可以使用如下方法：

 src_gray.at<uchar>(y, x); //行在前，列在后，y表示行，x表示列

上面会返回一个uchar类型的数据，但是我们是需要一其数值，所以我们可以定义一个整型数据来获取，举个例子：

 int sc1 = src_gray.at<uchar>(src_gray.rows/2, src_gray.cols/2);

当然我们也可以使用我们之前学习Scalar类型来获取，因为是单通道，所以后三个位置全为0：

 Scalar sc2 = src_gray.at<uchar>(src_gray.rows / 2, src_gray.cols / 2);

上面我们是先使用y，再使用x，这是因为我们是按照行列访问，如果我们是按照点访问，就需要用到我们之前学的点结构了：

 src_gray.at<uchar>(Point(x, y));

示例如下：

 Scalar sc3 = src_gray.at<uchar>(Point(src_gray.cols / 2, src_gray.rows / 2));

输出代码及结果如下：

  cout << "scalar of src_gray(Scalar) : " << sc1 << endl;  cout << "scalar of src_gray(int) : " << sc2 << endl;  cout << "scalar of src_gray(Point) : " << sc3 << endl;

2.彩色图像

我们依然使用at方法但是这个时候，我们就不能直接使用int类型了，而且我们也要用到一个新的类型Vec3b：

  Vec3b sc4 = src.at<Vec3b>(src.rows / 2, src_gray.cols / 2);  int B = sc4.val[0];  int G = sc4.val[1];  int R = sc4.val[2];  Scalar sc5 = src.at<Vec3b>(Point(src.cols / 2, src_gray.rows / 2));  cout << "scalar of src(Vec3b) : [" << B << ", " << G << ", " << R << "] " << endl;  cout << "scalar of src(Scalar) : " << sc5 << endl;

跟上面一样使用at方法，但因为是三通道的，所以我们用到新的类型Vec3b，定义如下：

 typedef Vec<uchar, 3> Vec3b;

我们可以这样理解：这是一个包含三个uchar类型数据的一个结构。

然后我们想要获取三个通道的值，我们就依次获取其值就好：

  int B = sc4.val[0];  int G = sc4.val[1];  int R = sc4.val[2];

2、控制像素范围

1.理论讲解

我们获取到的值，它们是有范围的，我们在最开始也说了，对于灰度图来说，像素的取值范围是0-255，对于彩色图像来说，每个通道的取值范围也是0-255，那我们在操作像素的时候，一旦超过这个范围怎么办呢？

在OpenCV中，我们提供了一个方法来控制其取值范围：

 /////////////// saturate_cast (used in image & signal processing) ///////////////////  /** @brief Template function for accurate conversion from one primitive type to another.   The function saturate_cast resembles the standard C++ cast operations, such as static_cast<T>()  and others. It perform an efficient and accurate conversion from one primitive type to another  (see the introduction chapter). saturate in the name means that when the input value v is out of the  range of the target type, the result is not formed just by taking low bits of the input, but instead  the value is clipped. For example:  @code  uchar a = saturate_cast<uchar>(-100); // a = 0 (UCHAR_MIN)  short b = saturate_cast<short>(33333.33333); // b = 32767 (SHRT_MAX)  @endcode  Such clipping is done when the target type is unsigned char , signed char , unsigned short or  signed short . For 32-bit integers, no clipping is done.   When the parameter is a floating-point value and the target type is an integer (8-, 16- or 32-bit),  the floating-point value is first rounded to the nearest integer and then clipped if needed (when  the target type is 8- or 16-bit).   @param v Function parameter.  @sa add, subtract, multiply, divide, Mat::convertTo  */ template<typename _Tp> static inline _Tp saturate_cast(uchar v)    { return _Tp(v); } /** @overload */ template<typename _Tp> static inline _Tp saturate_cast(schar v)    { return _Tp(v); } /** @overload */ template<typename _Tp> static inline _Tp saturate_cast(ushort v)   { return _Tp(v); } /** @overload */ template<typename _Tp> static inline _Tp saturate_cast(short v)    { return _Tp(v); } /** @overload */ template<typename _Tp> static inline _Tp saturate_cast(unsigned v) { return _Tp(v); } /** @overload */ template<typename _Tp> static inline _Tp saturate_cast(int v)      { return _Tp(v); } /** @overload */ template<typename _Tp> static inline _Tp saturate_cast(float v)    { return _Tp(v); } /** @overload */ template<typename _Tp> static inline _Tp saturate_cast(double v)   { return _Tp(v); } /** @overload */ template<typename _Tp> static inline _Tp saturate_cast(int64 v)    { return _Tp(v); } /** @overload */ template<typename _Tp> static inline _Tp saturate_cast(uint64 v)   { return _Tp(v); }  template<> inline uchar saturate_cast<uchar>(schar v)        { return (uchar)std::max((int)v, 0); } template<> inline uchar saturate_cast<uchar>(ushort v)       { return (uchar)std::min((unsigned)v, (unsigned)UCHAR_MAX); } template<> inline uchar saturate_cast<uchar>(int v)          { return (uchar)((unsigned)v <= UCHAR_MAX ? v : v > 0 ? UCHAR_MAX : 0); } template<> inline uchar saturate_cast<uchar>(short v)        { return saturate_cast<uchar>((int)v); } template<> inline uchar saturate_cast<uchar>(unsigned v)     { return (uchar)std::min(v, (unsigned)UCHAR_MAX); } template<> inline uchar saturate_cast<uchar>(float v)        { int iv = cvRound(v); return saturate_cast<uchar>(iv); } template<> inline uchar saturate_cast<uchar>(double v)       { int iv = cvRound(v); return saturate_cast<uchar>(iv); } template<> inline uchar saturate_cast<uchar>(int64 v)        { return (uchar)((uint64)v <= (uint64)UCHAR_MAX ? v : v > 0 ? UCHAR_MAX : 0); } template<> inline uchar saturate_cast<uchar>(uint64 v)       { return (uchar)std::min(v, (uint64)UCHAR_MAX); }  template<> inline schar saturate_cast<schar>(uchar v)        { return (schar)std::min((int)v, SCHAR_MAX); } template<> inline schar saturate_cast<schar>(ushort v)       { return (schar)std::min((unsigned)v, (unsigned)SCHAR_MAX); } template<> inline schar saturate_cast<schar>(int v)          { return (schar)((unsigned)(v-SCHAR_MIN) <= (unsigned)UCHAR_MAX ? v : v > 0 ? SCHAR_MAX : SCHAR_MIN); } template<> inline schar saturate_cast<schar>(short v)        { return saturate_cast<schar>((int)v); } template<> inline schar saturate_cast<schar>(unsigned v)     { return (schar)std::min(v, (unsigned)SCHAR_MAX); } template<> inline schar saturate_cast<schar>(float v)        { int iv = cvRound(v); return saturate_cast<schar>(iv); } template<> inline schar saturate_cast<schar>(double v)       { int iv = cvRound(v); return saturate_cast<schar>(iv); } template<> inline schar saturate_cast<schar>(int64 v)        { return (schar)((uint64)((int64)v-SCHAR_MIN) <= (uint64)UCHAR_MAX ? v : v > 0 ? SCHAR_MAX : SCHAR_MIN); } template<> inline schar saturate_cast<schar>(uint64 v)       { return (schar)std::min(v, (uint64)SCHAR_MAX); }  template<> inline ushort saturate_cast<ushort>(schar v)      { return (ushort)std::max((int)v, 0); } template<> inline ushort saturate_cast<ushort>(short v)      { return (ushort)std::max((int)v, 0); } template<> inline ushort saturate_cast<ushort>(int v)        { return (ushort)((unsigned)v <= (unsigned)USHRT_MAX ? v : v > 0 ? USHRT_MAX : 0); } template<> inline ushort saturate_cast<ushort>(unsigned v)   { return (ushort)std::min(v, (unsigned)USHRT_MAX); } template<> inline ushort saturate_cast<ushort>(float v)      { int iv = cvRound(v); return saturate_cast<ushort>(iv); } template<> inline ushort saturate_cast<ushort>(double v)     { int iv = cvRound(v); return saturate_cast<ushort>(iv); } template<> inline ushort saturate_cast<ushort>(int64 v)      { return (ushort)((uint64)v <= (uint64)USHRT_MAX ? v : v > 0 ? USHRT_MAX : 0); } template<> inline ushort saturate_cast<ushort>(uint64 v)     { return (ushort)std::min(v, (uint64)USHRT_MAX); }  template<> inline short saturate_cast<short>(ushort v)       { return (short)std::min((int)v, SHRT_MAX); } template<> inline short saturate_cast<short>(int v)          { return (short)((unsigned)(v - SHRT_MIN) <= (unsigned)USHRT_MAX ? v : v > 0 ? SHRT_MAX : SHRT_MIN); } template<> inline short saturate_cast<short>(unsigned v)     { return (short)std::min(v, (unsigned)SHRT_MAX); } template<> inline short saturate_cast<short>(float v)        { int iv = cvRound(v); return saturate_cast<short>(iv); } template<> inline short saturate_cast<short>(double v)       { int iv = cvRound(v); return saturate_cast<short>(iv); } template<> inline short saturate_cast<short>(int64 v)        { return (short)((uint64)((int64)v - SHRT_MIN) <= (uint64)USHRT_MAX ? v : v > 0 ? SHRT_MAX : SHRT_MIN); } template<> inline short saturate_cast<short>(uint64 v)       { return (short)std::min(v, (uint64)SHRT_MAX); }  template<> inline int saturate_cast<int>(unsigned v)         { return (int)std::min(v, (unsigned)INT_MAX); } template<> inline int saturate_cast<int>(int64 v)            { return (int)((uint64)(v - INT_MIN) <= (uint64)UINT_MAX ? v : v > 0 ? INT_MAX : INT_MIN); } template<> inline int saturate_cast<int>(uint64 v)           { return (int)std::min(v, (uint64)INT_MAX); } template<> inline int saturate_cast<int>(float v)            { return cvRound(v); } template<> inline int saturate_cast<int>(double v)           { return cvRound(v); }  template<> inline unsigned saturate_cast<unsigned>(schar v)  { return (unsigned)std::max(v, (schar)0); } template<> inline unsigned saturate_cast<unsigned>(short v)  { return (unsigned)std::max(v, (short)0); } template<> inline unsigned saturate_cast<unsigned>(int v)    { return (unsigned)std::max(v, (int)0); } template<> inline unsigned saturate_cast<unsigned>(int64 v)  { return (unsigned)((uint64)v <= (uint64)UINT_MAX ? v : v > 0 ? UINT_MAX : 0); } template<> inline unsigned saturate_cast<unsigned>(uint64 v) { return (unsigned)std::min(v, (uint64)UINT_MAX); } // we intentionally do not clip negative numbers, to make -1 become 0xffffffff etc. template<> inline unsigned saturate_cast<unsigned>(float v)  { return static_cast<unsigned>(cvRound(v)); } template<> inline unsigned saturate_cast<unsigned>(double v) { return static_cast<unsigned>(cvRound(v)); }  template<> inline uint64 saturate_cast<uint64>(schar v)      { return (uint64)std::max(v, (schar)0); } template<> inline uint64 saturate_cast<uint64>(short v)      { return (uint64)std::max(v, (short)0); } template<> inline uint64 saturate_cast<uint64>(int v)        { return (uint64)std::max(v, (int)0); } template<> inline uint64 saturate_cast<uint64>(int64 v)      { return (uint64)std::max(v, (int64)0); }  template<> inline int64 saturate_cast<int64>(uint64 v)       { return (int64)std::min(v, (uint64)LLONG_MAX); }  /** @overload */ template<typename _Tp> static inline _Tp saturate_cast(float16_t v) { return saturate_cast<_Tp>((float)v); }  // in theory, we could use a LUT for 8u/8s->16f conversion, // but with hardware support for FP32->FP16 conversion the current approach is preferable template<> inline float16_t saturate_cast<float16_t>(uchar v)   { return float16_t((float)v); } template<> inline float16_t saturate_cast<float16_t>(schar v)   { return float16_t((float)v); } template<> inline float16_t saturate_cast<float16_t>(ushort v)  { return float16_t((float)v); } template<> inline float16_t saturate_cast<float16_t>(short v)   { return float16_t((float)v); } template<> inline float16_t saturate_cast<float16_t>(unsigned v){ return float16_t((float)v); } template<> inline float16_t saturate_cast<float16_t>(int v)     { return float16_t((float)v); } template<> inline float16_t saturate_cast<float16_t>(uint64 v)  { return float16_t((float)v); } template<> inline float16_t saturate_cast<float16_t>(int64 v)   { return float16_t((float)v); } template<> inline float16_t saturate_cast<float16_t>(float v)   { return float16_t(v); } template<> inline float16_t saturate_cast<float16_t>(double v)  { return float16_t((float)v); }  //! @}  } // cv

这里有很多定义，其实这个定义的含义很简单：

大于255的值，变为255；

小于0的值，变为0；

其他的不改变；

这样我们就可以把范围控制在0-255之间。如果有学过激活函数的同学对这个形式就很清晰了，这个也可以算作图像像素的激活函数。

2.代码实战

我们讲完了功能，我们做个实验，我们定义三个数据，然后使用这个定义控制其范围：

  int a = saturate_cast<uchar>(-100); //返回 0  cout <<"a = "<< a << endl;  int b = saturate_cast<uchar>(100); //返回 100  cout << "b = " << b << endl;  int c = saturate_cast<uchar>(1000); //返回 255  cout << "c = " << c << endl;

执行结果如下：

说在后面的话

从今天这节内容开始，我们就要走进像素的世界了。也从今天开始，我们就要进入Mat的世界，带领Mat一起征战OpenCV的世界。

这个世界我们会遇到很多困难，但是不要担心，因为我们从未畏惧。

讲真，写这个很心累，教别人和自己学完全不是一个档次。学东西的时候，自己明白了就好，但是讲东西的时候，要给别人彻底讲明白。我不知道我的讲解水平如何，但是我的每一篇博客都是认真去写的，希望大家能够提出宝贵意见。我们一起加油！
