本文主要介绍了使用Vivado+Questa sim设计FPGA程序的基本流程，主要提供给刚学习FPGA的小伙伴们，希望能给大家带来帮助。

打开Vivado软件

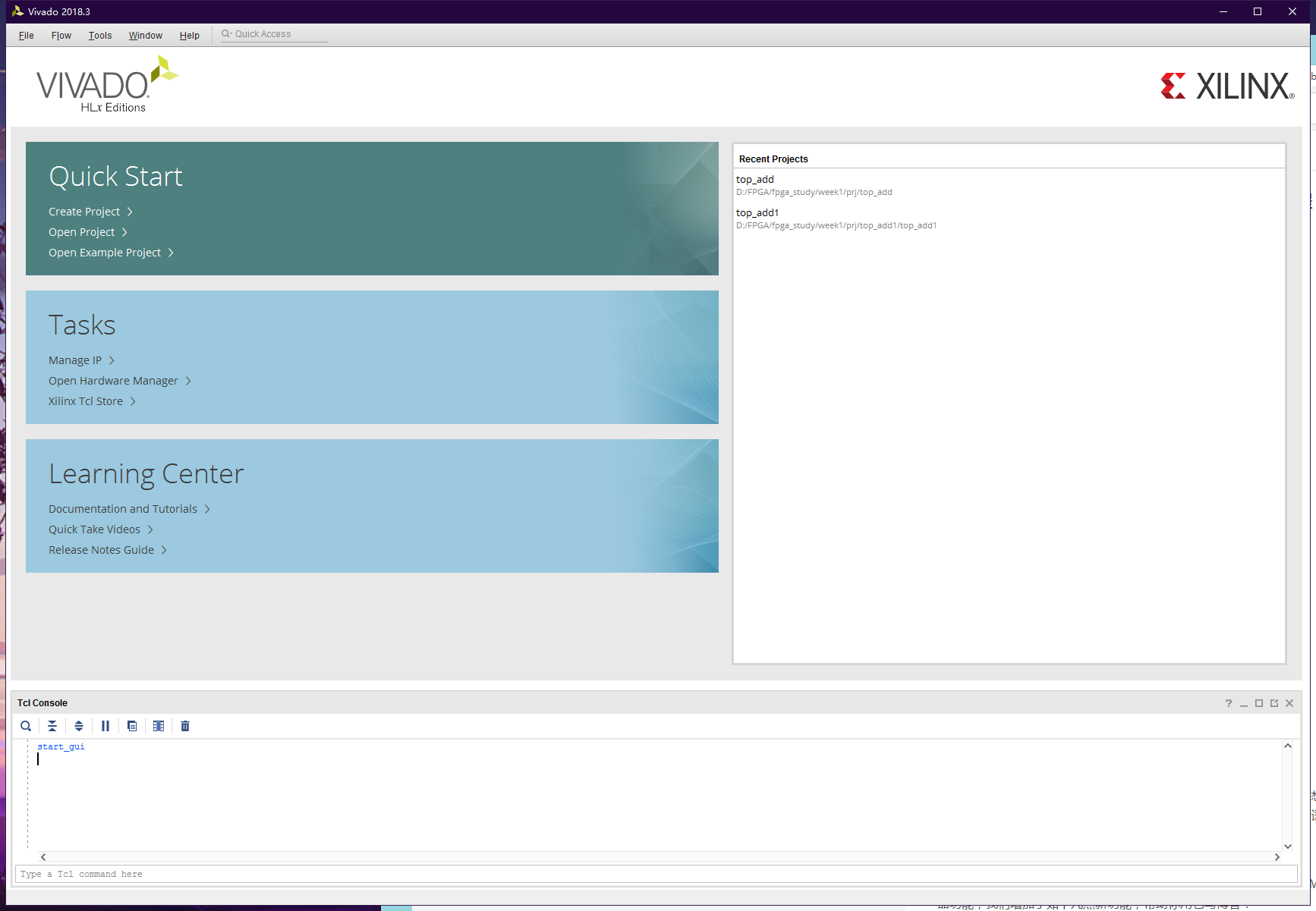

双击打开Vivado软件

Create Project

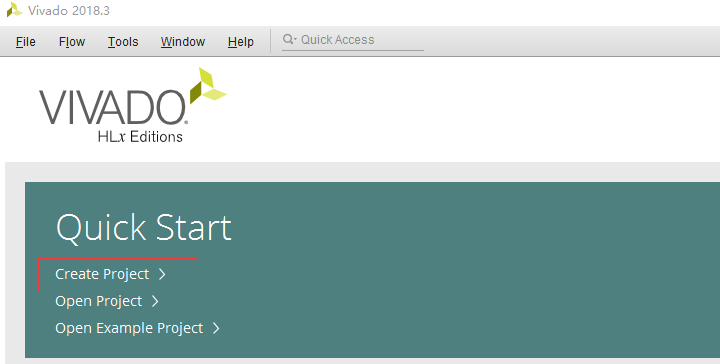

单击Create Project 创建工程

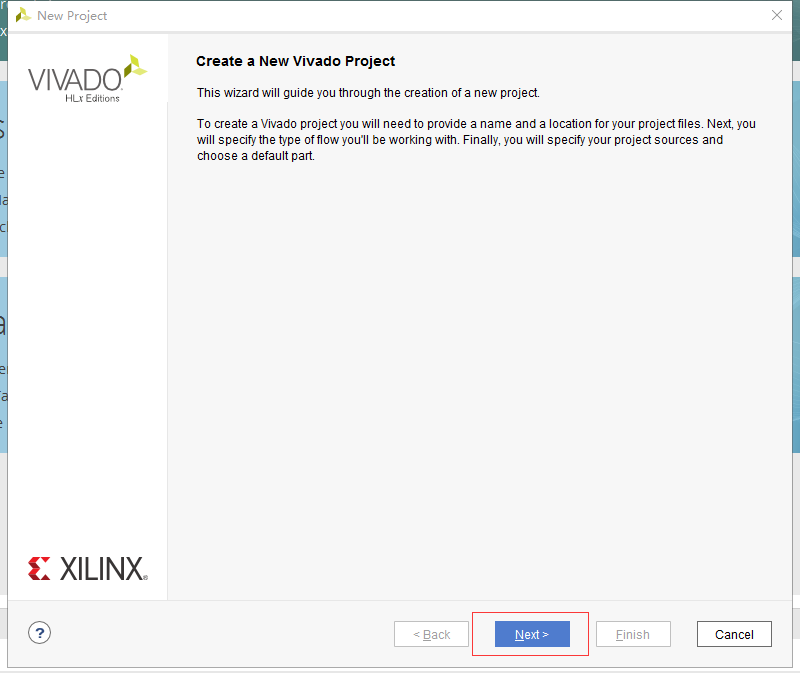

点击Next

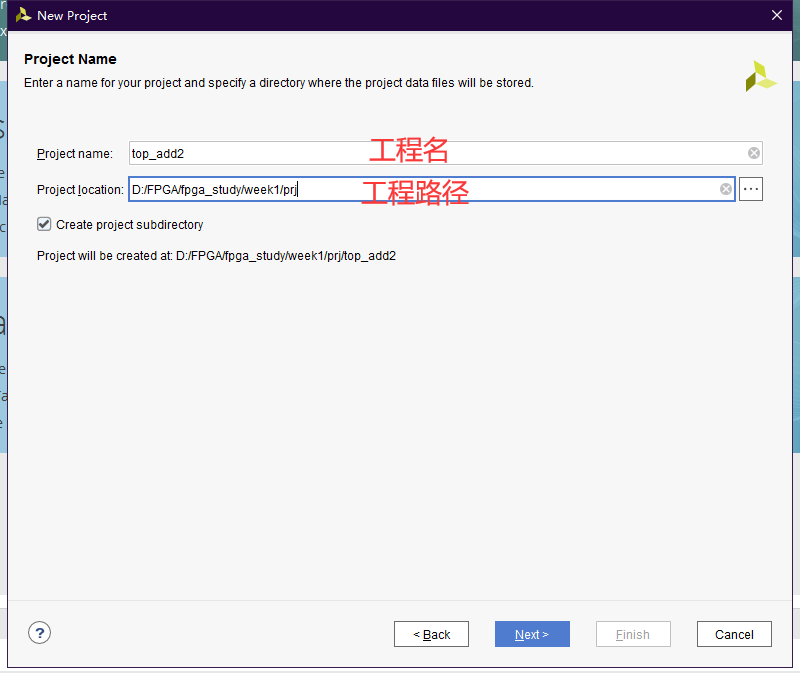

设置好Project name 和Project location 好后点击Next

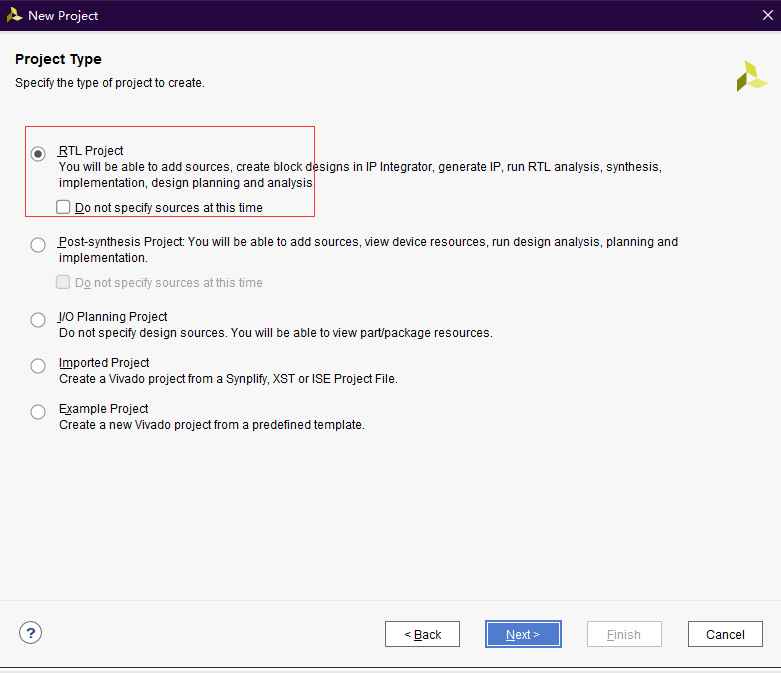

选择RTL Project，点击Next，暂时不添加Sources和Constraints点击next跳过

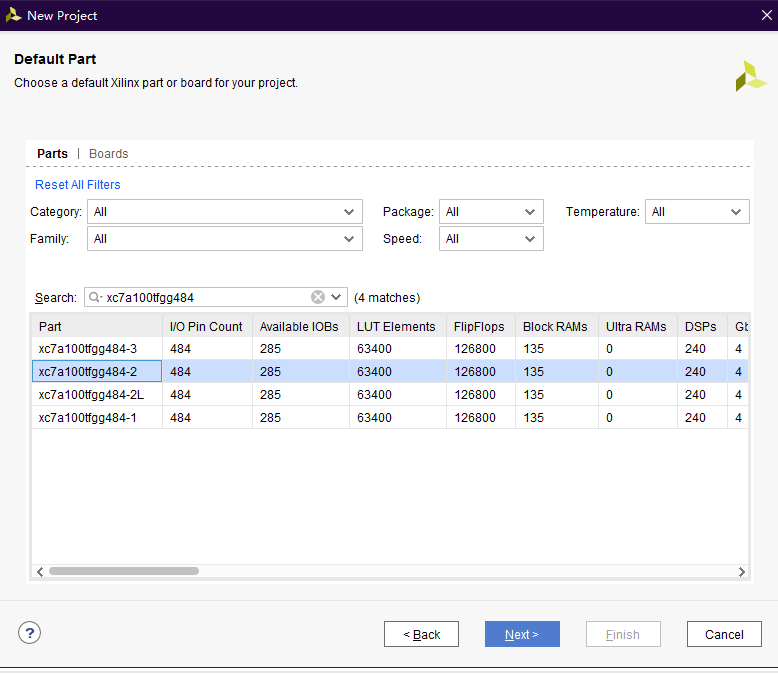

选择芯片，这里使用的是xc7a100tfgg484-2，点击next

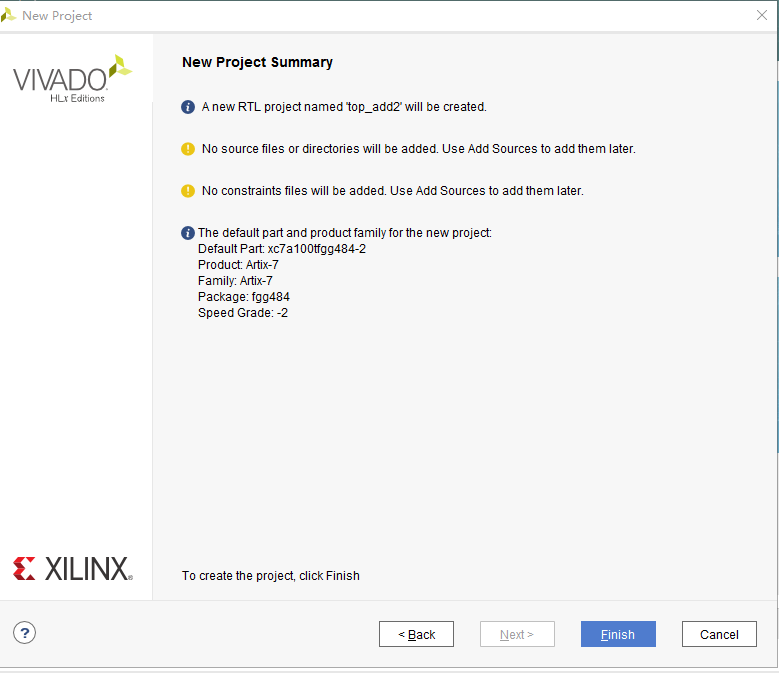

点击Finish，即完成对新工程的建立。

Add Sources

单击Add Sources

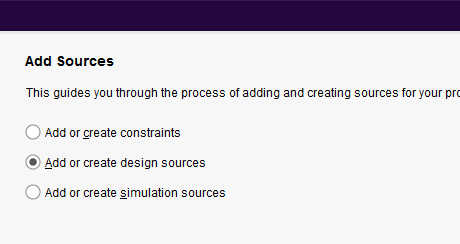

选择Add or create design sources，点击Next

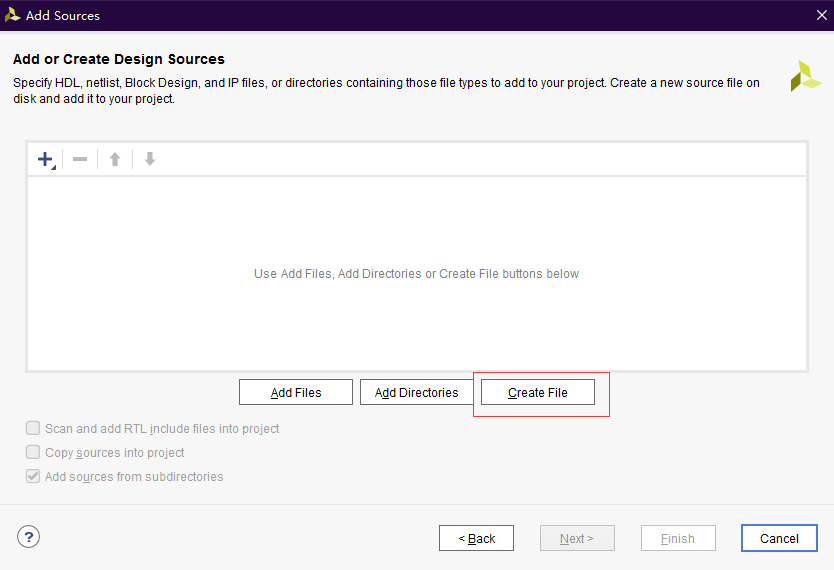

如果自己写.v文件的话，点击Create File，如果调用以前的点击Add Files

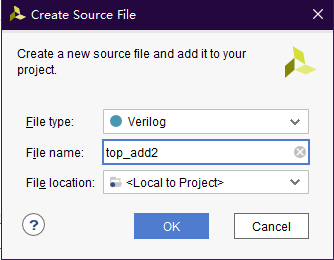

输入File name，点击ok，点击Finish

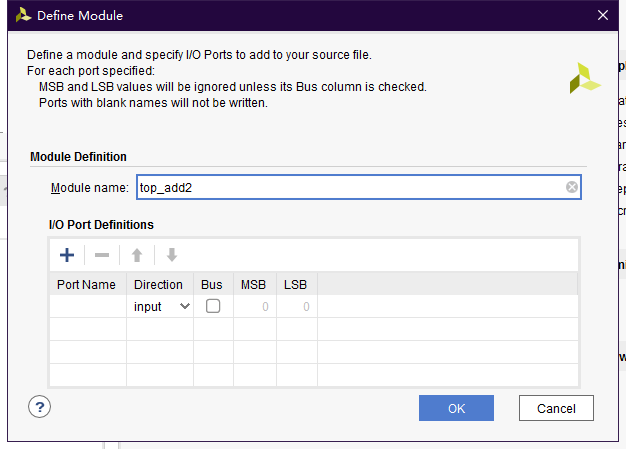

点击OK，出现yes点击yes。

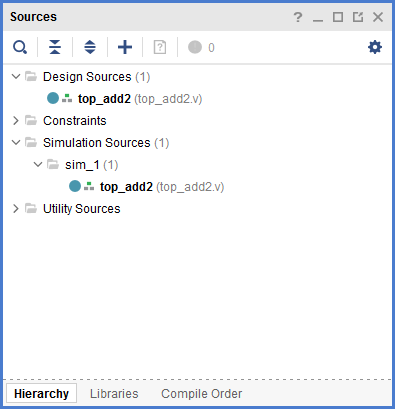

此时我们已经创建好了Sources，双击top_add2,进行代码的编写
这里使用最简单的一位加法器程序，下面给出代码

module top_add2(   input  wire   a,   input  wire   b,   output  reg    c     );    always @ (*) begin   c = a + b ;  end endmodule

保存代码

Create simulation soucrce

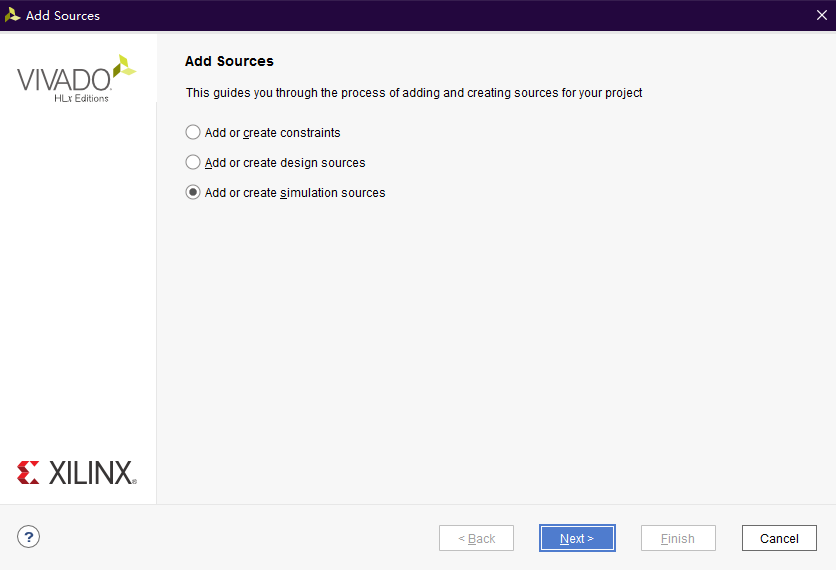

点击add Sources，选择Add or create simulation soucrce

点击Next

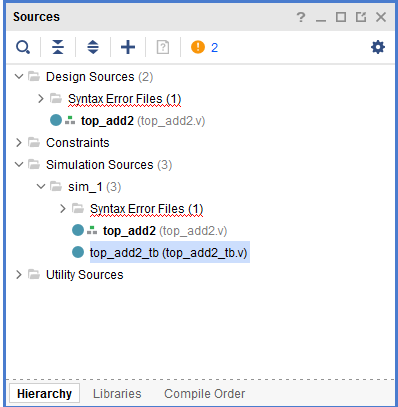

点击Create File，填写File name，点击OK,点击Finish，点击OK,步骤同上。等待updating后，对top_add2_tb进行编写

给出具体的代码

`timescale 1ns / 1ps  module top_add2_tb( );  reg    a=0;  reg    b=0;    wire   c;  top_add2 top_add2_inst( .a(a), .b(b), .c(c) );    initial begin   a=0;   b=0;   #100;   a=0;   b=1;   #100;   a=1;   b=1;   #100;   a=1;   b=0;   #1000;   $stop;  end endmodule

Run Simulation

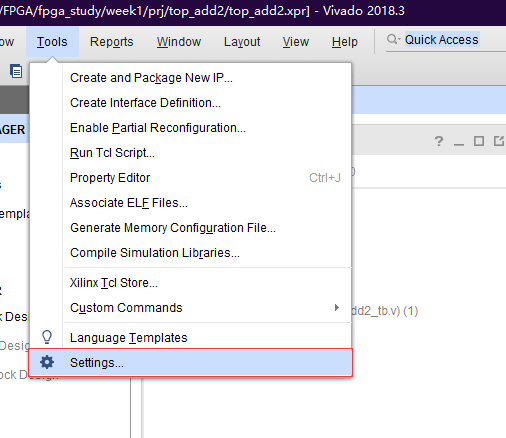

设置仿真器，点击Tools中的Settings

在Settings中找到Simulation，在Target Simulator 中选择Questa Advanced Simulator，点击Apply，点击OK

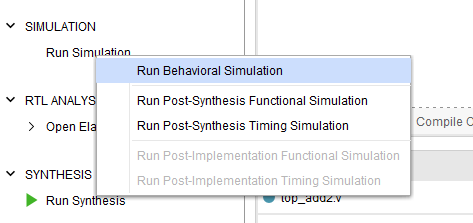

点击SIMULATION中RUN Simulation的Run Behavioral Simulation，

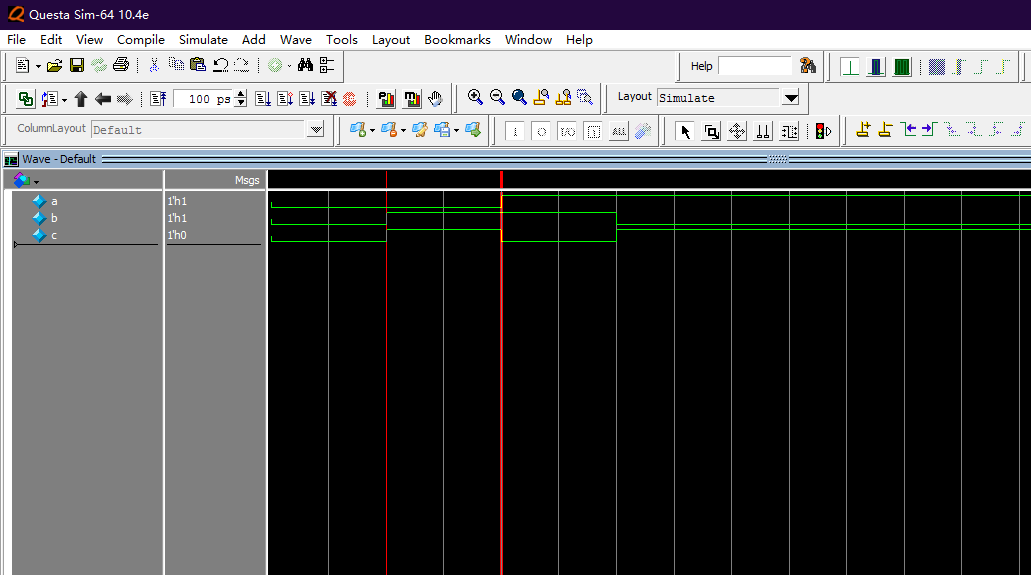

获得仿真结果

成功实现加法器的代码实现
