一、实验目的

了解思科网络设备的配置基本特点及 IOS 命令基本操作方法
了解RIP路由协议的工作原理及基本配置

二、实验内容

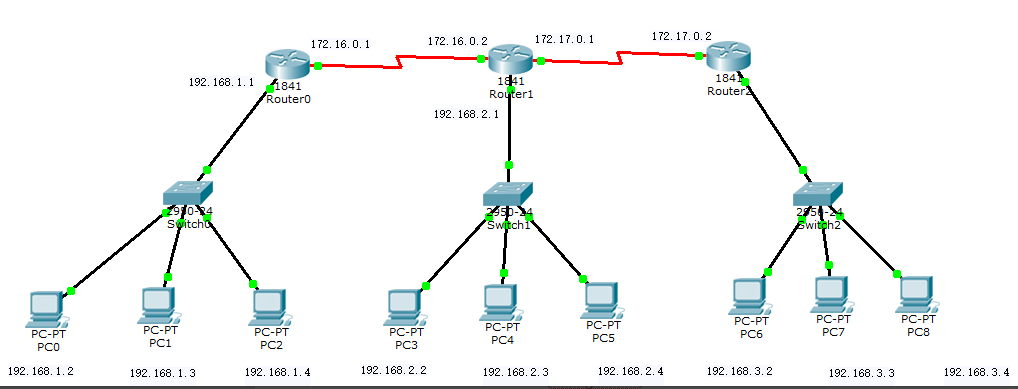

a)实验拓扑

b)实验步骤
i.搭建实验拓扑：添加设备并用适当的连线连接设备
ii.为各路由器添加硬件模块 WIC-2T
iii.按照拓扑图为设备的接口配置IP地址，为各主机配置默认网关和 IP地址。

三、实验操作

一、给每个路由器添加硬件模块 WIC-2T

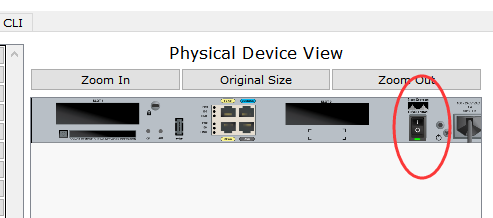

1.点击路由器电源，指示灯从绿变灰 表示路由器关闭。

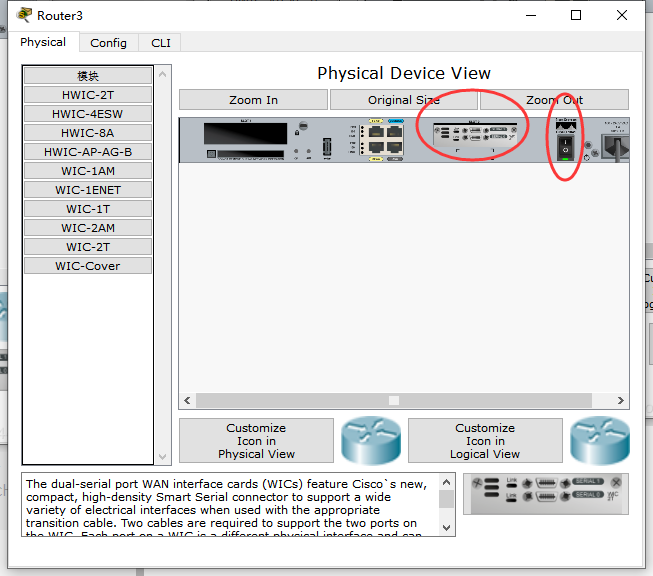

2.在左侧找到 WIC-2T，点击，下方会出现模块相关信息，将右下方的硬件拖动到插槽中

3.打开路由器电源。模块安装完成。

连接三个路由器时，使用DCE串口线（红色闪电图标）
二、配置路由器

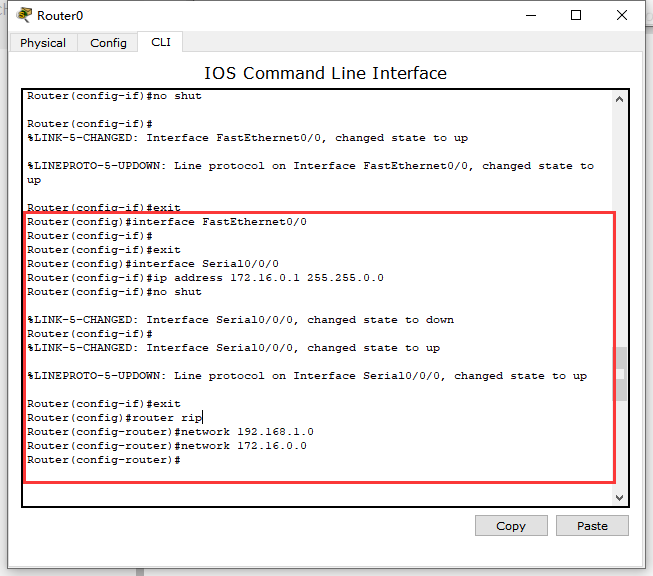

Router0(左)：
Serial接口：
Router(config)#interface Serial0/0/0
Router(config-if)#ip address 172.16.0.1 255.255.0.0
Router(config-if)#no shut

f0/0:
Router(config)#interface FastEthernet0/0
Router(config-if)#no ip address
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shut

配置rip协议：
Router(config)#router rip
Router(config-router)#network 192.168.1.0
Router(config-router)#network 172.16.0.0

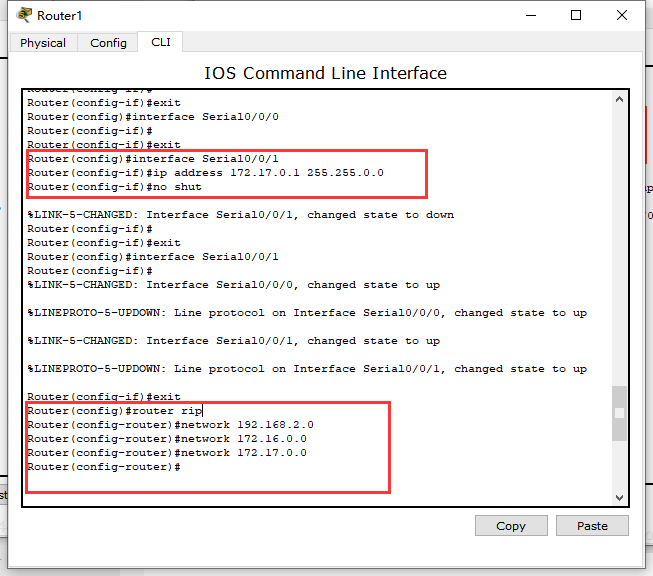

Router1(中):中间的路由器连接两边 ，所以用到两个 Serial端口
Serial端口：

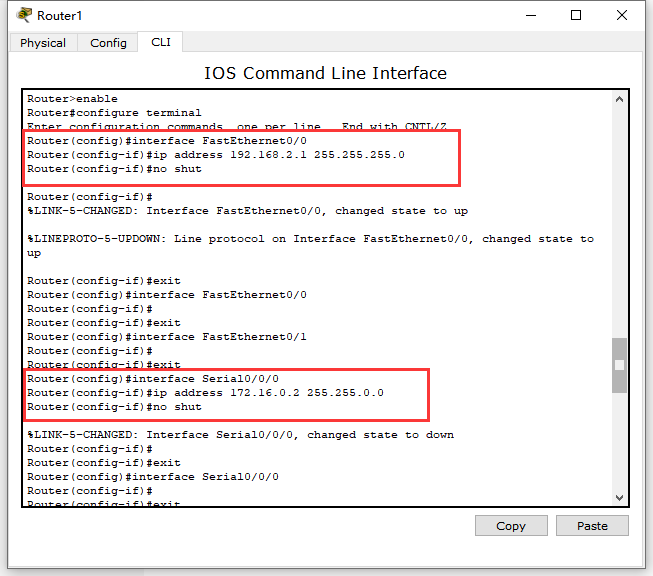

Router(config)#interface Serial0/0/0
Router(config-if)#ip address 172.16.0.2 255.255.0.0
Router(config-if)#no shut
Router(config)#interface Serial0/0/1
Router(config-if)#ip address 172.17.0.1 255.255.0.0
Router(config-if)#no shut

f0/0端口：
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no shut

配置rip协议:
Router(config)#router rip
Router(config-router)#network 192.168.2.0
Router(config-router)#network 172.16.0.0
Router(config-router)#network 172.17.0.0

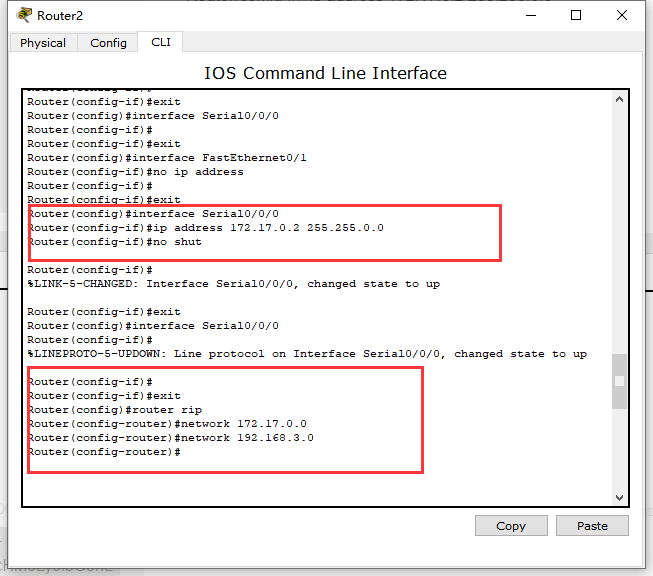

Router2(右):和左的0一样，一个Serial端口一个f0/0

Router(config)#interface Serial0/0/0
Router(config-if)#ip address 172.17.0.2 255.255.0.0
Router(config-if)#no shut

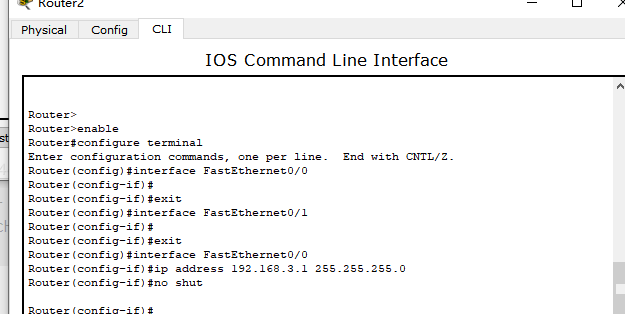

Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.3.1 255.255.255.0
Router(config-if)#no shut
Router(config)#router rip
Router(config-router)#network 172.17.0.0
Router(config-router)#network 192.168.3.0

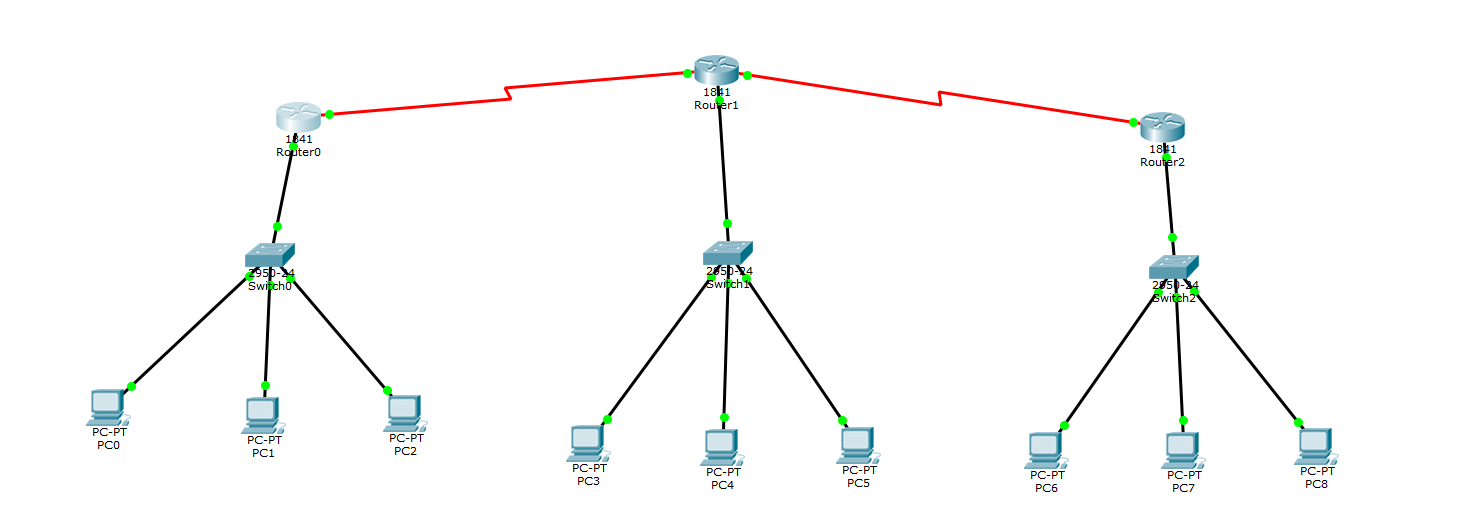

三、在每个路由器下连接一个交换机，每个交换机下三台PC

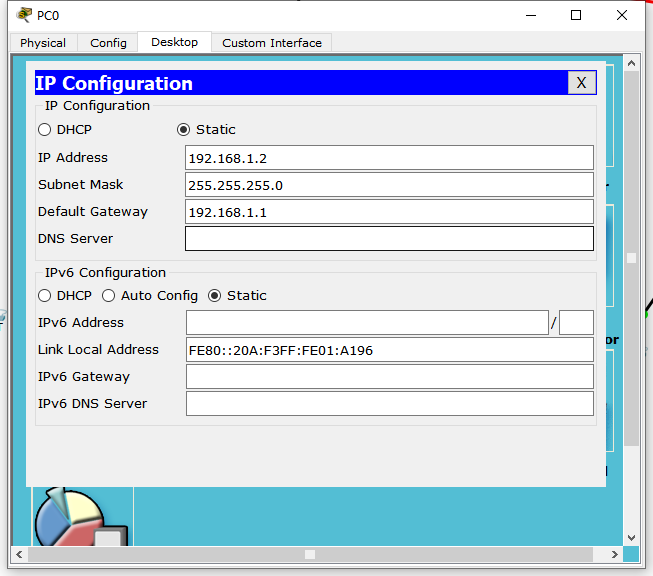

四、配置PC，以PC0为例
注意默认网关填路由器的f0/0接口配置的ip，否则不通。

五、九台PC都配置好后，可以测试互通性了。

以PC0（192.168.1.2）为例

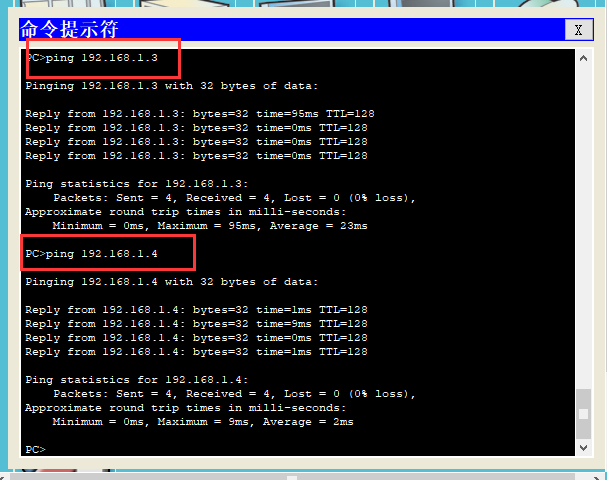

ping同网段：

可以互通。

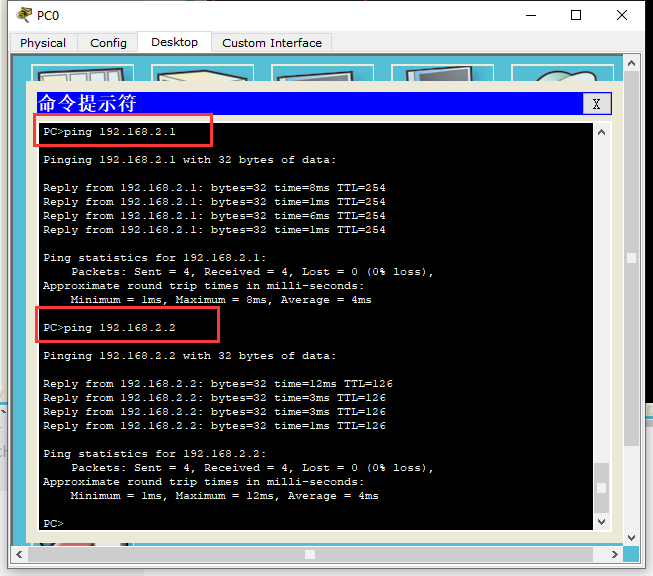

ping不同网段（192.168.2.X）

可以互通。

六、在simulation模式下观察路由器之间如何进行RIP报文交换

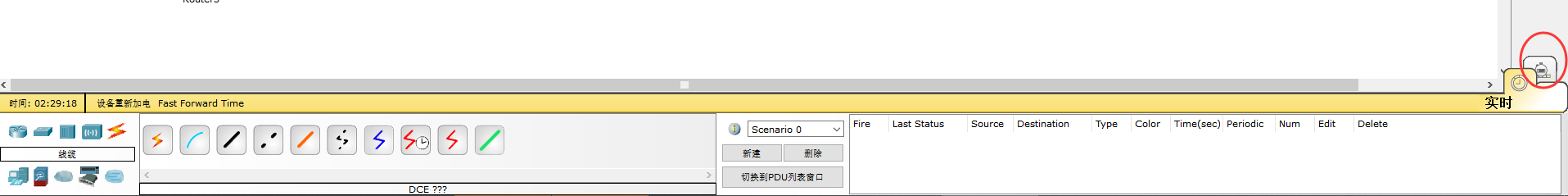

点击红圈处

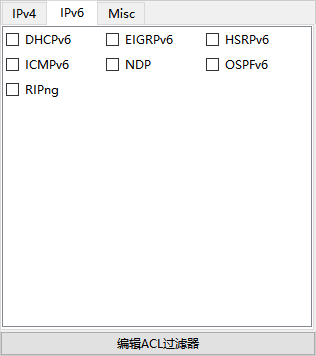

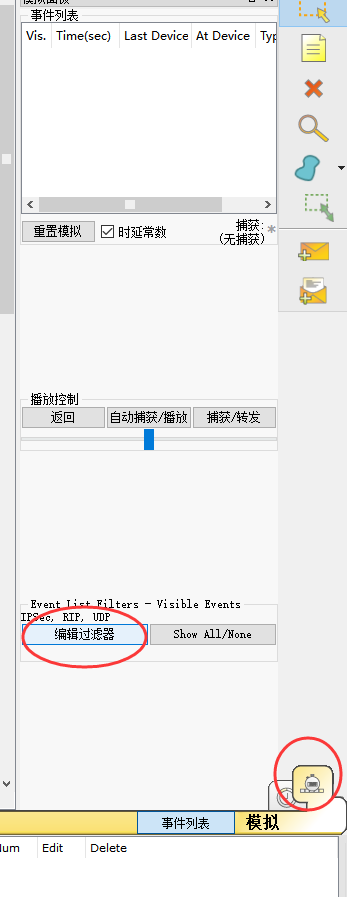

点击编辑过滤器

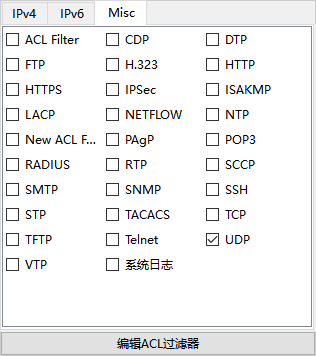

将RIP和UDP保留，其余取消

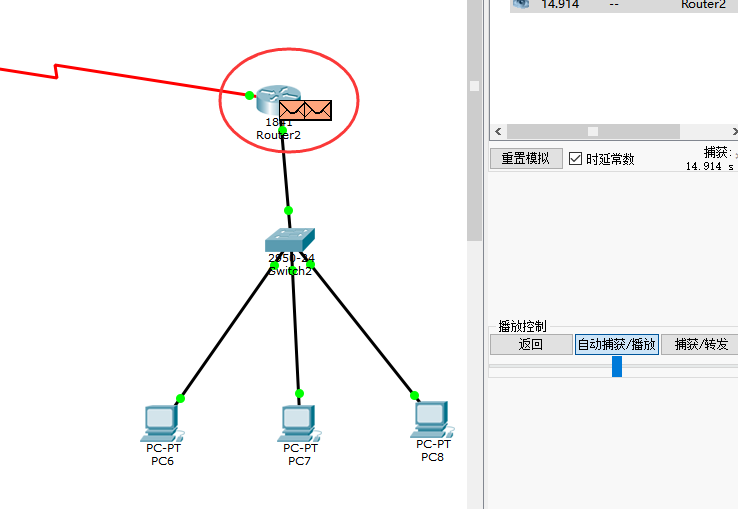

点击自动捕获/播放出现报文
