无线技术的不断成熟，对物联网的发展起着至关重要的作用，实现“万物互联、物物互联”变得更加轻松、安全。蓝牙技术和WiFi技术都属于无线通信网络标准，可以实现无线段距离联络，并且都工作在ISM2.4GHz公共频段，但是不同的是，WiFi技术还有支持工作在5GHz频段的双频WiFi模块。无线模块研发厂商ampak正基就有推出支持蓝牙4.0/4.2/5.0的BLE蓝牙模块和支持单频2.4GHz、双频2.4GHz/5GHz的WiFi模块及WiFi+蓝牙二合一的组合模块.
一、单频WiFi模块

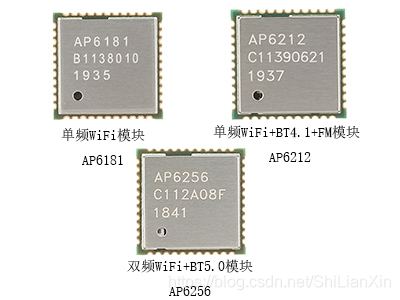

AP6181是一款单频WiFi模块，采用博通BCM43362方案，价格低于10RMB，AP6181可提供无线调制解调器功能，并可直接利用序列扩频和OFDM /CCK技术，集成了IEEE 802.11 b/g/n MAC、基带、射频以及功率放大器、电源管理装置、 SDIO 2.0或SPI接口，其无线局域网符合IEEE802.11 b/g/n标准，单操作电压为3.3 v，接口为SDIO或者SPI。

二、单频WiFi+BT模块

单频WiFi+BT模块分别有(主用）：AP6212、AP6236、AP6212A等

AP6212是蓝牙支持BT4.2+WiFi单频+FM的FM蓝牙双频WiFi三合一模块，采用博通BCM43438A0方案，支持Win/Android/Linux操作系统，该模块符合IEEE 802.11 b/g/n标准，通过802.11n草案中的单流、802.11g中规定的54Mbps或802.11b中的11Mbps连接到无线局域网。集成模块为WiFi提供SDIO接口，为蓝牙提供UART/PCM接口，为FM提供UART/I2s/PCM接口。价格14RMB左右

AP6236是正基科技推出的一款低成本的模块，该模块具有WiFi（单频2.4GHz）+蓝牙（BT4.2）功能，并通过了SRRC认证，完美替换AP6212（BT4.1）。 高度集成的模块提供了网页浏览，VoIP，蓝牙耳机功能应用程序和其他应用程序的可能性。凭借无缝漫游功能和高安全性，还可以与无线LAN中不同供应商的802.11b/g/n接入点进行交互。无线模块符合IEEE 802.11 b/g/n标准，在802.11n草案中可以实现高达72.2Mbps的速度，在IEEE 802.11g中规定为54Mbps，在IEEE 802.11b中为1180bps连接到 无线网络。集成模块为WiFi提供SDIO接口，为蓝牙提供UART/I2S/PCM接口。这款紧凑型模块是WiFi（单频2.4GHz）+蓝牙（BT4.2）技术组合的完整解决方案。该模块专为智能手机和便携式设备开发。价格14RMB左右

AP6212A（低功耗）是蓝牙支持BT4.2+WiFi单频+FM的FM蓝牙双频WiFi三合一模块，采用博通BCM43438A1方案，支持Win/Android/RTOS操作系统，因为其超低功耗，可应用于IPC和可视门铃等设备中。价格14RMB左右

三、双频WiFi+BT模块

双频WiFi+BT模块分别有(主用）：AP6255、AP6256、AP6234、AP6330、AP6335等

AP6234是正基科技推出的一款低成本、低功耗，集成双频段（2.4GHz和5GHz）IEEE 802.11 a/b/g和单流IEEE 802.11n MAC/基带/收音机和4.0蓝牙模块。AP6234为Wi-Fi提供SDIO V2.0主机接口，为蓝牙主机提供高速UART接口。这款紧凑型模块是Wi-FiWi-Fi（2.4GHz和5GHz IEEE 802.11 a/b/g/n）+蓝牙BT4.0技术组合的完整解决方案。 该模块专为移动设备、平板电脑或手持无线系统设备而开发。价格34RMB左右

AP6255是一款支持蓝牙BT4.2+WiFi支持11ac双频的蓝牙11ac双频WiFi二合一模块，采用博通BCM43455方案，具有虚拟同步双频带操作的IEEE802.11a/b/g/n/ac，双频带无线电单流空间复用高达433.3Mbps数据速率，支持20，40，80MHz频道的可选SGI(256 QAM调制)集成1级PA和低能(BLE)支持的蓝牙V4.0 EDR，并发蓝牙和WLAN操作，单天线同时接收BT/WLAN，支持标准SDIOv3.0并向后兼容SDIOv2.0主机接口，BT主机数字接口：UART (高达4 Mbps)，IEEE共存技术是集成模具解决方案，ECI-增强的共存支持、协调WLAN接收的BTSCO传输的能力。价格23RMB左右

AP6256是正基科技推出的一款低成本，低功耗的模块，该模块具有Wi-Fi（2.4GHz和5GHz IEEE 802.11 a/b/g/n/ac）+蓝牙（BT5.0）功能，并通过了SRRC认证，带mesh，完美替换AP6255（BT4.2）。高度集成的模块提供了网页浏览，VoIP，蓝牙耳机应用的可能性。凭借无缝漫游功能和高安全性，还可以与无线局域网中不同供应商的802.11a/b/g/n/ac接入点进行交互。无线模块符合IEEE 802.11 a/b/g/n/ac标准，在802.11ac草案中单流可连接到无线LAN，最高可达433.3Mbps的速度。集成模块为Wi-Fi提供SDIO接口，为蓝牙提供UART/PCM接口。这款紧凑型模块是Wi-Fi（2.4GHz和5GHz IEEE 802.11 a/b/g/n/ac）+蓝牙（BT5.0）技术组合的完整解决方案。该模块专为智能手机和便携式设备开发。价格25RMB左右

四、双天线WiFi+BT模块

双天线WiFi+BT模块分别有(主用）：AP6356S、AP6398S等

AP6356S采用博通bcm4356主芯片，400Mbps+吞叶量，HT20/40/80MHz信道带宽，支持5G+2.4G 802.11ac/a/b/g/n协议及BT4.2的WiFi+BT4.2+FM模块，支持Win1Android操作系统以及Linux系统。AP6356S模块符合IEEE 802.11 a/b/g/n/ac 2x2MIMO标准，在802.11n中采用双流方式可以达到867Mbps的速率来连接无线局域网。集成模块为WiFi提供SDIO接口，为蓝牙提供UART/PCM接口，符合ROHS要求的无铅设计，802.11 a/b/g/n/ac 双频无线电，具有虚拟同时双频操作，双流空间复用高达867Mbps的数据速率，支持20，40，80兆赫频道的可选SGI(256 QAM调制)，支持IEEE802.11ac/n波束成形，支持IEEE802.15.4外部共存接口，以优化与其他协同定位的无线技术（如LTE、GPS或WiMAX）的带宽利用率，遵守蓝牙核心规范4.1版，并提供支持未来规范的条款。具有蓝牙第1级或第2类发射机操作，支持扩展同步连接(ESCO)，允许重传丢弃的数据包，从而提高语音质量，自适应跳频(AFH)，用于降低射频干扰。价格低于40RMB

AP6398S是一款低成本，低功耗的模块，该模块具有（2.4GHz和5GHz IEEE 802.11ac/a/b/g/n）+蓝牙5.0+FM功能，支持Dual MAC，支持STA/AP模式同时工作，支持WIFI mesh功能，可完美替换AP6356S。高度集成的模块提供了网页浏览，VoIP，蓝牙耳机应用的可能性，符合RoHS要求的无铅设计，用于改进的范围和功率效率的TX和RX低密度奇偶校验(LDPC)支持，双流空间复用高达867 Mbps的数据速率。20，40，80MHz频道，可选SGI(256 QAM调制)，ieee 802.11交流/n波束成形，实同步双频(Rsdb)，支持2个天线，一个用于WLAN和蓝牙共享端口和一个WLAN端口。此外，共享的蓝牙和WLAN接收信号路径消除了在MainTai时外部电源分路器的需要，支持IEEE802.15.4外部共存接口，以优化与其他协同定位的无线技术（如LTE、gps）的带宽利用率，BT主机数字接口：-HCI UART(高达4Mbps)，-音频数据PCM，符合第5.0版蓝牙核心规范，并提供支持未来规范的规定。具有蓝牙类1或class2发射机操作，支持扩展的同步连接(eSCO)，用于通过允许重新传输丢弃的数据包来增强语音质量，用于减少射频干扰的自适应跳频(AFH)，价格低于50RMB

模块主要特性如下：

芯片：BCM43598;

尺寸：15131.5mm(硬件兼容性好)双;

封装：邮票孔方式LGA-50;

通信接口：SDIO 3.0 @WiFi(向下兼容SDIO V2.0)、Uart/PCM @BT;

频率范围：ISM2.4G(2.400GHz～2.483GHz)和ISM5G(5.150GHz～5.845GHz);(2402MHz～2480MHz)@BT;

符合标准：IEEE 802.11a/b/g/n/ac+BT5.0;2×2 MIMO;

最大速率：867Mbps(2T2R双通道),实测吞吐量不低于400Mbps;

供电电压：DC 3V3@800mA;(VBAT 3.0～3.8V @1200mA Peak、VDDIO 1.7～3.6V、Input -0.5～4.5V；

天线方式：通过RF天线Pin脚外延;蓝牙和WiFi天线共用。

支持实时双通道RSDB(Real simultaneous dual-band)，可同时双频模式(多数双频是不能同时支持双频，只能分时复用);

支持双MAC地址；

支持同时AP/STA模式；

操作温度: -30℃～75℃

支持系统：Android/Linux;

五、WiFi 6 模块

AP6275S是一款可同时双频工作的双通道SDIO接口WiFi支持11ax级双频、蓝牙支持BT5.0标准的蓝牙WiFi二合一模块;其中蓝牙和WiFi共用天线(也就是双天线),还有一款硬件尺寸完全一样的，蓝牙WiFi天线分开的AP6275SR3(也就是三天线)；价格低于70RMB

模块主要特性如下：

芯片：BCM4375;

尺寸：15131.5mm(硬件兼容性好);可以不用更改原有硬件，直接替换AP6356S/AP6398S和RTL8822BS/RTL8822CS/QCA6174A-3/MT7668SN系列模块；

封装：邮票孔方式LGA-50;

通信接口：SDIO 3.0 @WiFi(向下兼容SDIO V2.0)、Uart/PCM @BT;

频率范围：ISM2.4G(2.400GHz～2.483GHz)和ISM5G(5.150GHz～5.845GHz);(2402MHz～2480MHz)@BT;

符合标准：IEEE 802.11a/b/g/n/ac/ax+BT5.0;2×2 MIMO;

最大速率：1200Mbps(2T2R双通道),实测吞吐量不低于600Mbps;

供电电压：DC 3V3@800mA;(VBAT 3.0～3.8V @1200mA Peak、VDDIO 1.7～3.6V、Input -0.5～4.5V；

天线方式：通过RF天线Pin脚外延;蓝牙和WiFi天线共用AP6275S、蓝牙和WiFi天线独立分开AP6275R3。

支持实时双通道RSDB(Real simultaneous dual-band)，可同时双频模式(多数双频是不能同时支持双频，只能分时复用);

支持双MAC地址；

支持同时AP/STA模式；

操作温度: -30℃～75℃

支持系统：Android/Linux;
