1、 某 RAM 芯片的存储容量为 1024×8 位，该芯片的外部引脚最少应有几条？其中几条地址线？几条数据线？若已知某 RAM 芯片引脚中有13 条地址线，8 条数据线，那么该芯片的存储容量是多少？

答：

​ (1) 存储器有1024个单元，那就是要1024个地址，从
$0x000$

0x000 到
$0x3FF$

0x3FF 共1024个地址，由于
$1024=2^{10}$

1024=210,所以外部地址引脚最少是10条。加上 8位数据就是八条数据线。

​ 所以最少应该有18条引脚，其中10条地址线，8条数据线

​ (2) 13条地址线，代表一共有
$2^{13}=2^{10}*8=8k$

213=210∗8=8k 个数据单元，八条数据线，代表每个单元有
$8bit$

8bit 数据，所以此芯片的储存容量是
$8k×8$

8k×8位

2、用 Intel 2114
$1K×4$

1K×4 位的 RAM 芯片组成
$32K×8$

32K×8 位的存储器，需要多少块这样的芯片？

答：

​ 单片 Intel 2114 的容量是
$1K×4bit$

1K×4bit ，总容量为
$1K×8bit$

1K×8bit，因此，需 要的芯片数 T 为：

$T=frac{总容量}{单片容量}=frac{32K×8}{1K×4}=64片$

T=单片容量总容量​=1K×432K×8​=64片

3、设某微型机的内存 RAM 区的容量为 128KB，若用 2164 芯片构成这样的存储器，需多少片 2164？至少需多少根地址线？其中多少根用于片内寻址？多少根用于片选译码？

答：

​ Intel 2164 是
$64K×1bit$

64K×1bit 的 DRAM 芯片，要组成
$128KB$

128KB容量的RAM区，需要

$T=frac{总容量}{单片容量}=frac{128K×8}{64K×1}=16片$

T=单片容量总容量​=64K×1128K×8​=16片
至少需要17根地址线，其中8片一组，16片分为两组，则需要1根用于片选译码，
$64K$

64K个单位需要地址线16根用于片内寻址

4、某
$8088$

8088 系统用
$2764 ROM$

2764ROM 芯片和
$6264 SRAM$

6264SRAM 芯片构成
$16KB$

16KB 的内存。其中，
$ROM$

ROM的地址范围为
$0FE000H～0FFFFFH$

0FE000H～0FFFFFH，
$RAM$

RAM的地址范围为
$0F0000H～0F1FFFH$

0F0000H～0F1FFFH。试利用
$74LS138$

74LS138 译码，画出存储器与
$CPU$

CPU 的连接图，并标出总线信号名称。

答：分析

​
$2764ROM$

2764ROM规格为
$8K×8bit$

8K×8bit、
$6264 SRAM$

6264SRAM 规格为
$8K×8bit$

8K×8bit，需要各自1片

所以存储器与
$CPU$

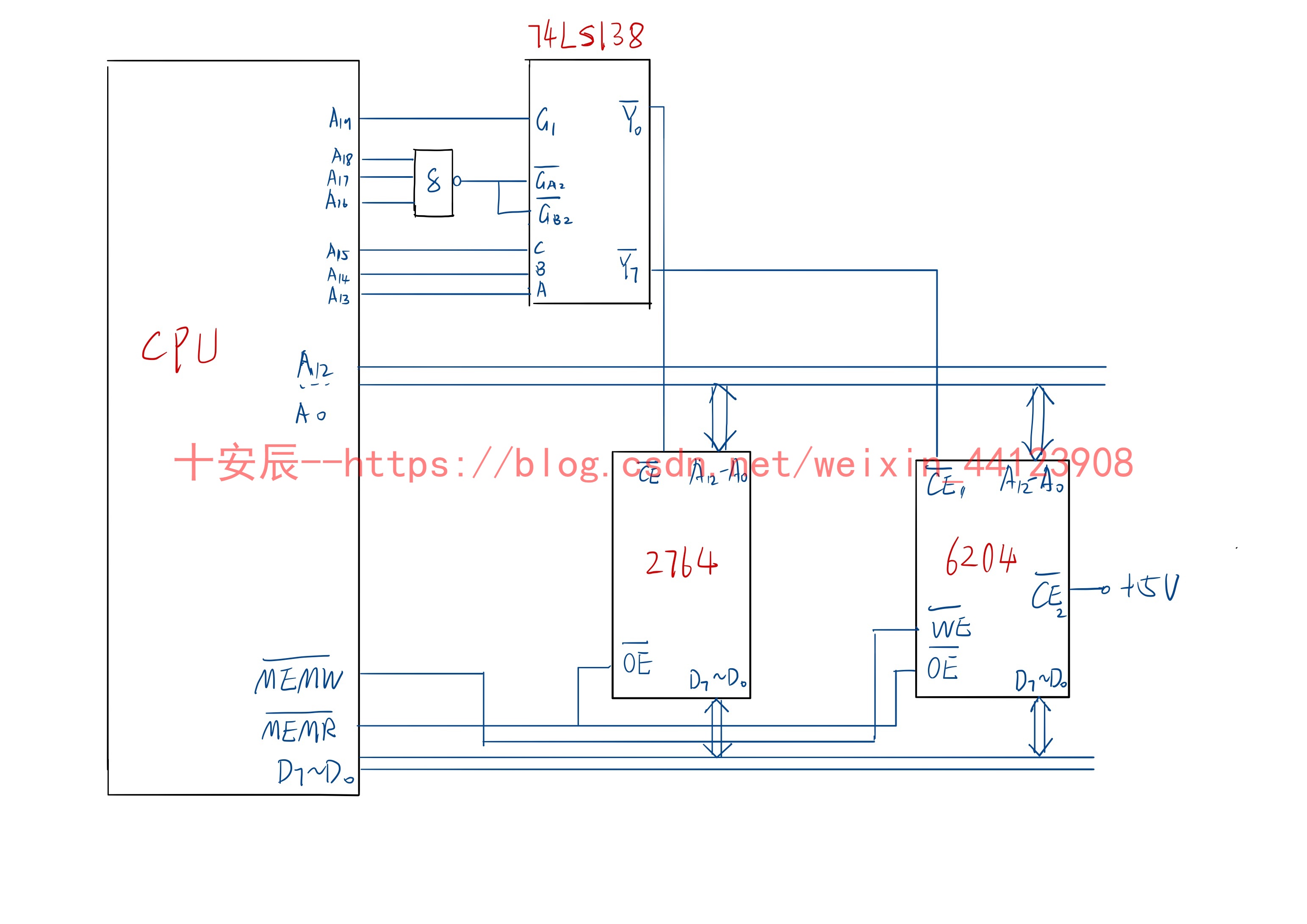

CPU 的连接图如下：
