笔者最近参加了校内的一场物联网开发竞赛，从零开始，踩坑无数，感觉很多时候事情都不像预料的一样发展，离开了美好的IDE，太多事情要在板子上一步步摸索。运行失败还好，运行成功但BUG了，简直不知道从何查起😓

但认识了M5Stack简单的线上系统，学习了MQTT，HTTP等数据传输方式，入门Arduino和MIrcopython等开发语言，接触ESP32的板子，感受最深的一点就是，物联网的准入门槛并没有那么高，成本也没有那么高，但这还是一片混沌未开的区域，进场者真的可以大有所为，起码方便自己的日常生活是绰绰有余的

总的来说，这次物联网入坑，值得！

阅读本文后你将收获：

• 了解M5STACK这款新兴的片上系统
• 了解这款板子的开发环境如何配置
• 掌握ONENET数据传输
• 掌握HTTP的GET方法
• 会搭建笔者前几天做的项目雏形：健康码追踪系统

开发准备

本博客作为学习物联网开发的笔记，也简单的将自己的片上系统作为例程写出来。

• ESP-IDF工具链配置：乐鑫文档
• UIflow在线IDE
• M5STACK的官方开发文档( 很全，如果你也打算使用M5STACK系列的开发板，强烈建议从此入门)
• 本博客项目的代码仓库（欢迎赏星）：https://github.com/haoruilee/M5Stack_Healthy_code_tracer

M5STACK简介

M5STACK是一款对初学者非常友好的ESP32开发板，可以用micropython和C编程，也可以用很简单的拖拽式编程，拥有庞大的官方文档，只是国内只在最近开始流行，油管和b站上都有官方的教学视频，也在常常更新，很有创造力的一个产品。

结构上主要分为Core和Unit，Core作为核心控件，Unit作为传感器采集数据。

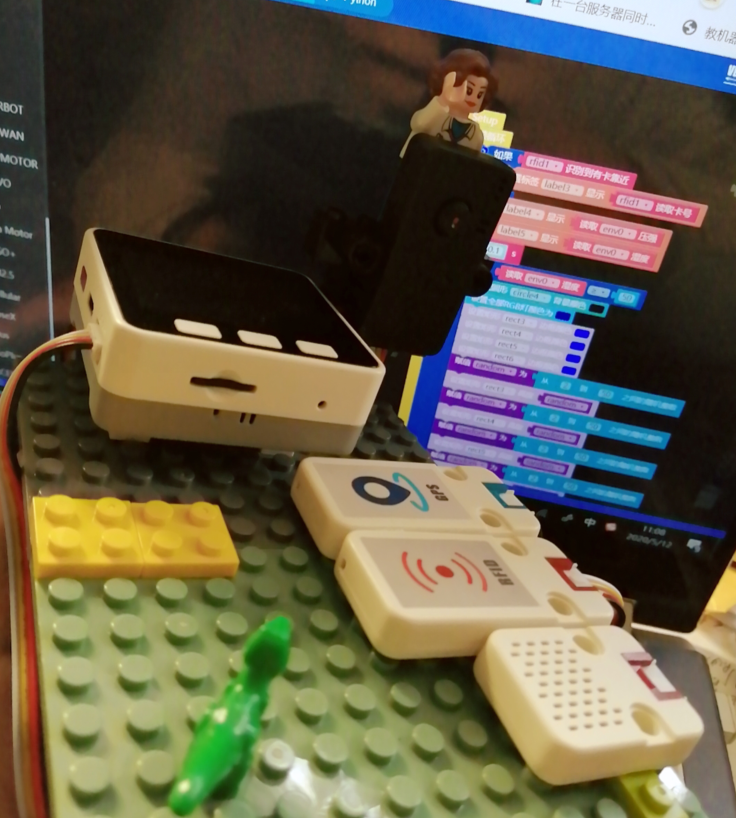

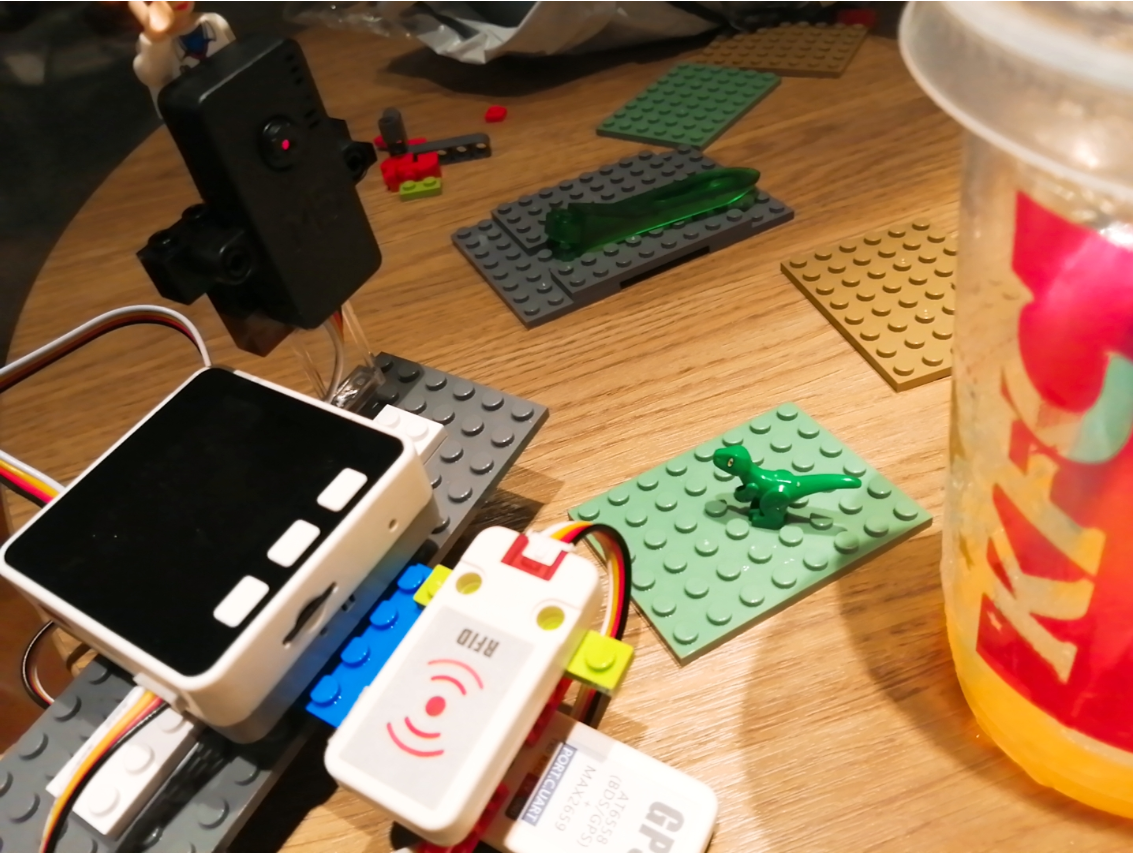

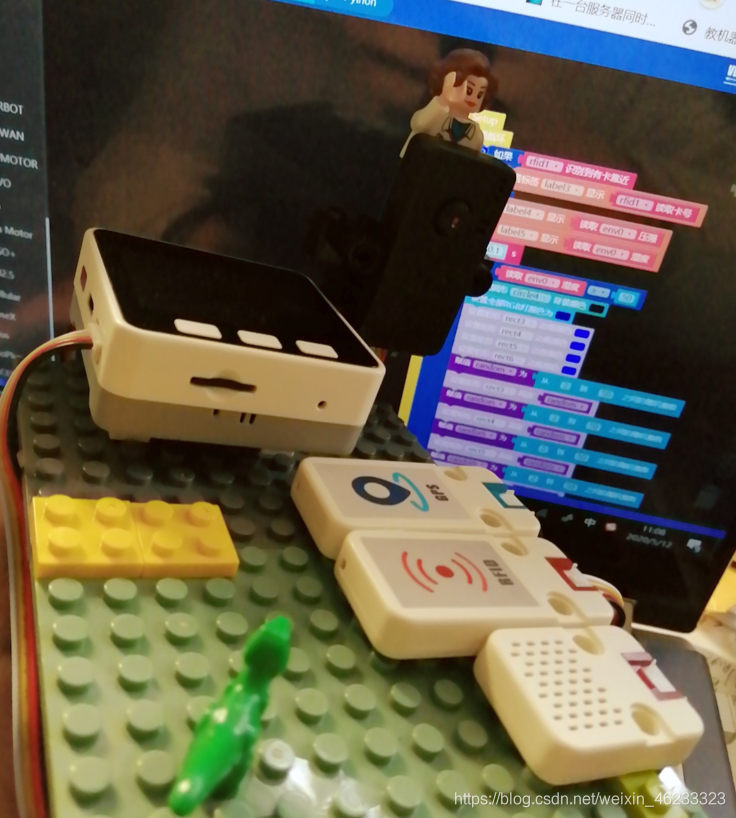

下图图就是笔者自己做的产品雏形，中间的小屏幕是Core，作为主控,周围有GPS和RFID,摄像头等单元用来采集数据。

【设计雏形：】

由于所有的M5产品都预设了乐高块，所有你可以把他们拼在乐高模组上，油管上还有不少人用它做乐高机器人~确实是很有创意的一款产品，颜值也不错，所以笔者选择它用来开发。

环境配置

UIflow环境

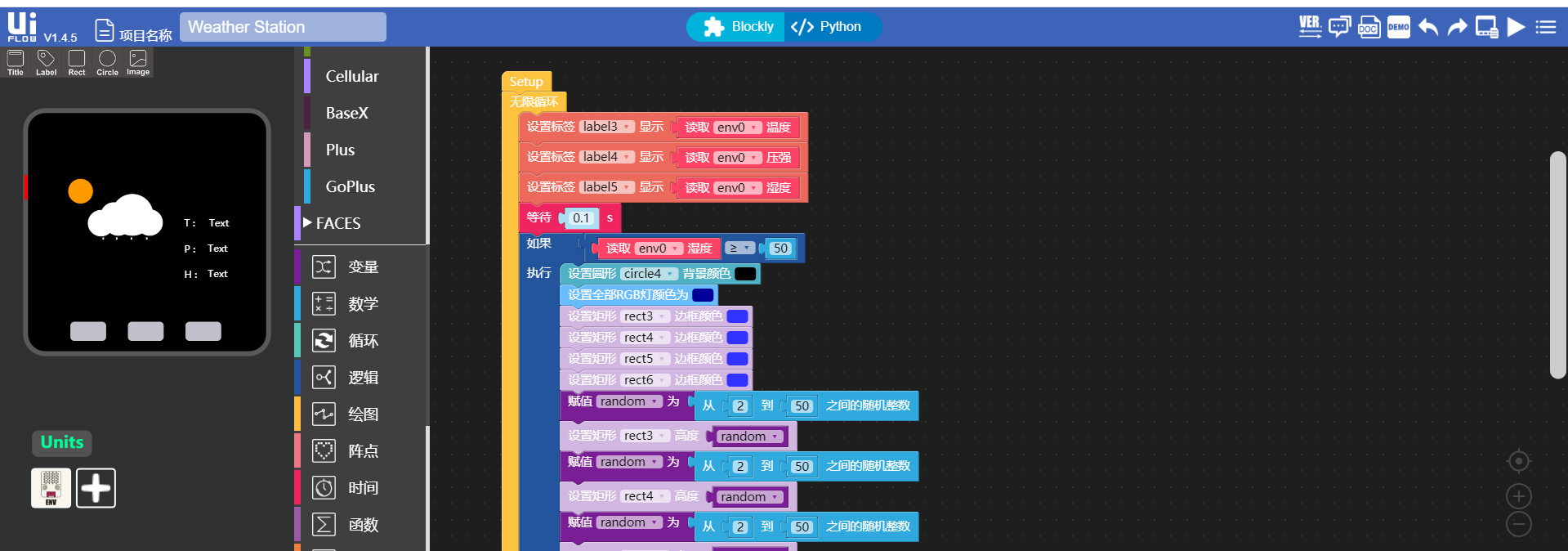

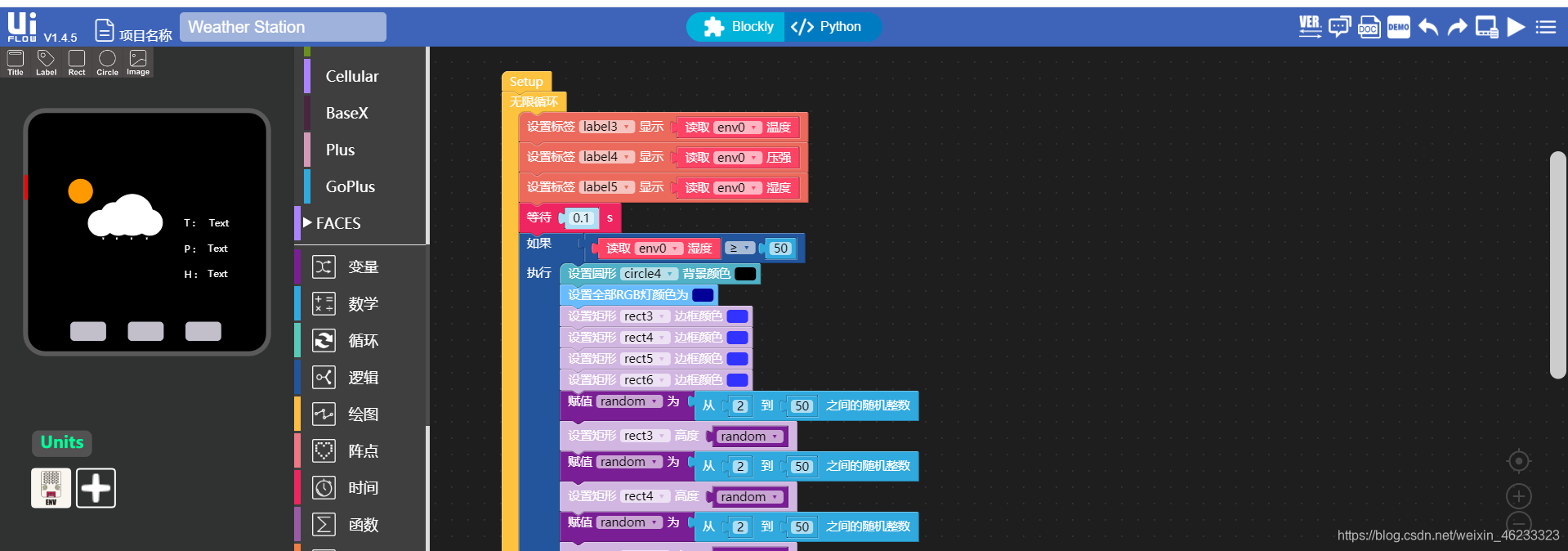

在线编程地址：UIflow
前几天GIthub发布了远程编译器Codespace,可以看出远程编译确实是大势所趋，

这里不得不说Uiflow把物联网的门槛大大降低了，笔者配置ESP-IDF用了将近一天，而使用Uiflow可以免去一切环境配置的痛苦。

支持拖拽编程，可视化UI设计，自带例程，确实是良心产品。

ESP-IDF环境

方法一

笔者配置ESP-IDF工具链时，一开始是使用windows系统的工具安装器
ESP-IDF 工具安装器可在“开始”菜单中，创建一个打开 ESP-IDF 命令提示符窗口的快捷方式。本快捷方式可以打开 Windows 命令提示符（即 cmd.exe），并运行 export.bat 脚本以设置各环境变量（比如 PATH，IDF_PATH 等）

（不得不说，这个安装器的健壮性非常差！！）
安装心得：上网技巧+把系统的PATH重新检查一遍，有些卸载残余的PATH会导致玄学问题

方法二（更推荐）

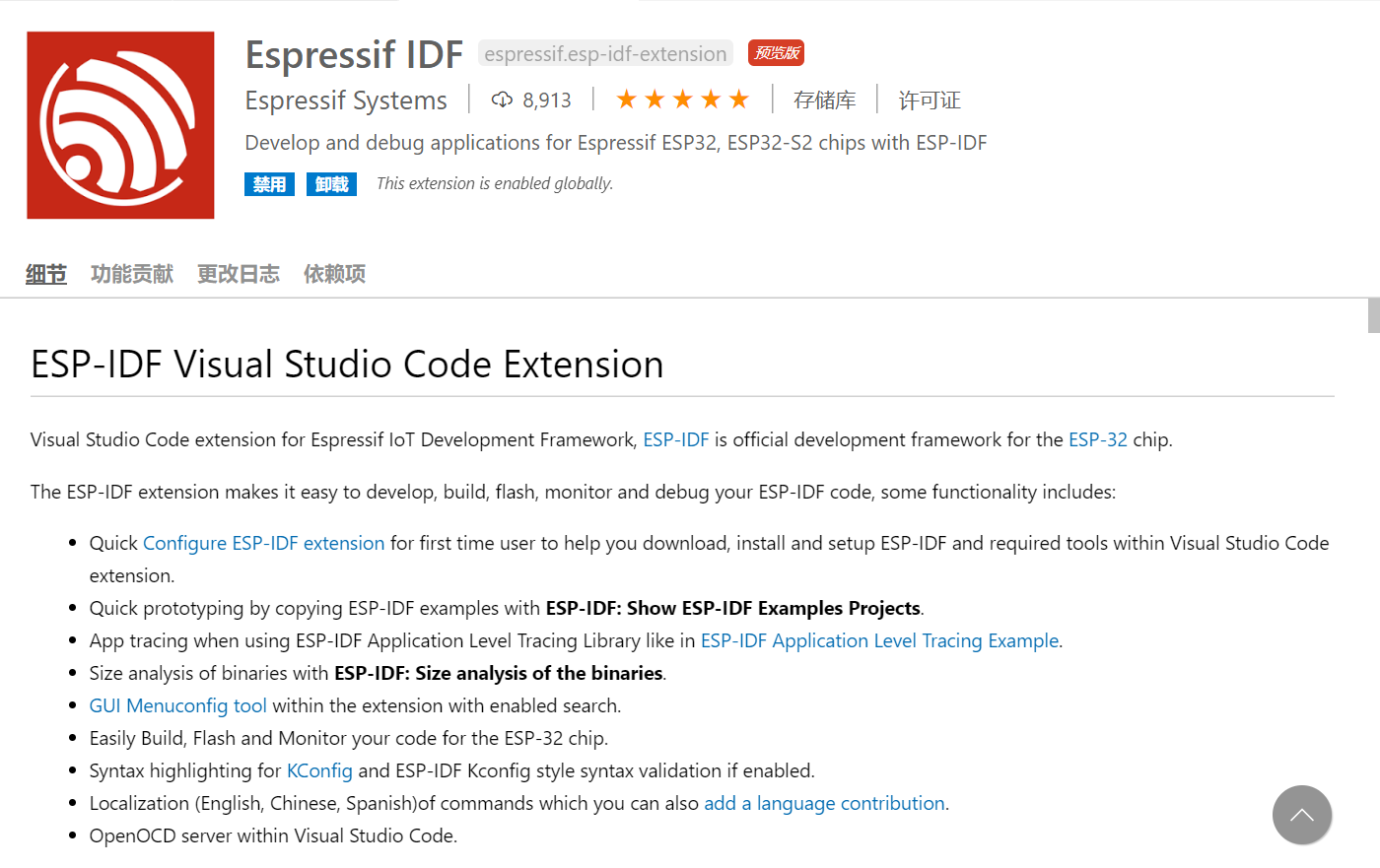

宇宙第一VS code中有插件 ESPRESSIF
可以更清楚每时每刻在干什么，也更清楚出了BUG去哪里修补

感知模块

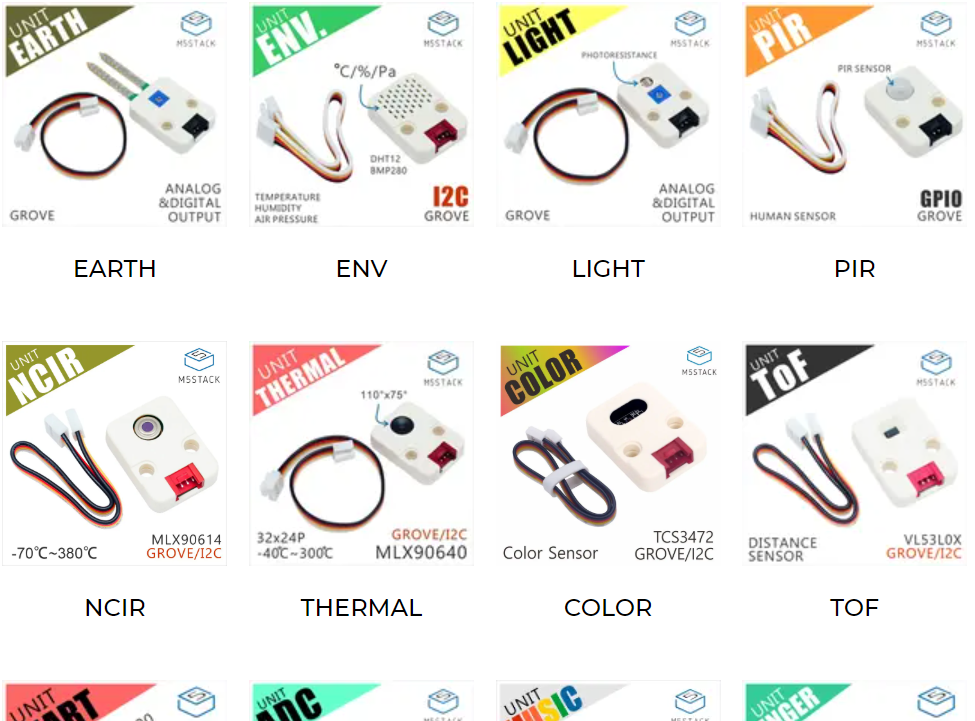

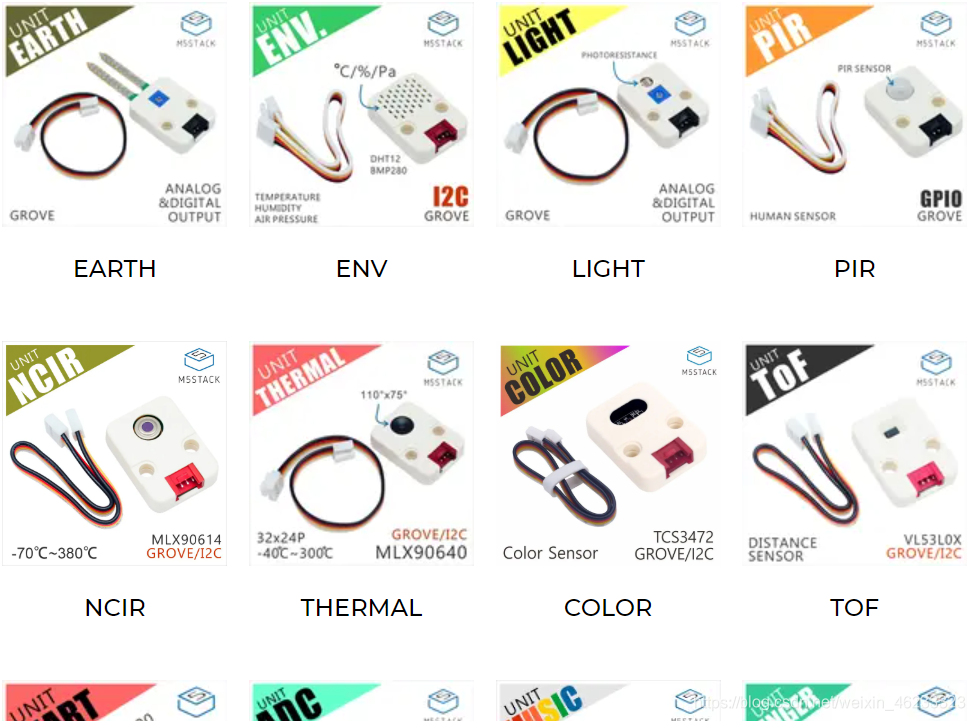

M5开发了很多环境传感器，包括温湿度，人体感应，RFID，摄像头等等，在官方开发文档上也都给出了相关例程和GIthub的源码链接

笔者自己的项目使用的是RFID、GPS和Camera模块，其中除了Camera只能用ESP-IDF编程，其他单元都支持在uiflow上在线编程，再加上，micropython确实比C++舒服太多~

网络连接

Wifi链接

M5Stack已经自己预置了wifi链接，开机就是，不过在mircopython里写起来也很简单，下面是一个范例

import network SSID="YOUR-WIFI-NAME" PASSWORD="YOUR-WIFI-PASSWORD" wlan=None s=None def connectWifi(ssid,passwd): '''   连接指定wifi   ''' global wlan   wlan=network.WLAN(network.STA_IF)   wlan.active(True)   wlan.disconnect()   wlan.connect(ssid,passwd) while(wlan.ifconfig()[0]=='0.0.0.0'):     time.sleep(1) return True

使用mircoython的wifi模块，connect(ssid，password)，就可以进入可爱的wifi连接界面了，m5go的封装还是不错的。

NB-IOT

IOT模组需要额外配一张NB卡，某宝20就可以拿下一年500m流量，不过笔者没有继续尝试，已经有可爱的M5GO和稳定的wifi，就没探索用3G进行通讯。

HTTP通讯

接下来介绍物联网的精髓，“联网”，采集到了数据，那数据上报和传输是重中之重。
笔者觉得HTTP是最好理解，好入门的通讯协议，这里也先介绍这种方法。
建议参考视频：b站：接入中国移动ONENET平台
笔者尝试过诸如阿里云和一些外国的平台，最后发现都不如中国移动专门为物联网开发的ONENET，一来稳定，不用担心服务商跑路，而来阿里云显得太过臃肿，对入门者很不友好，最终选择了ONENET，他的HTTP封装好了很好看的数据流模板，
如：

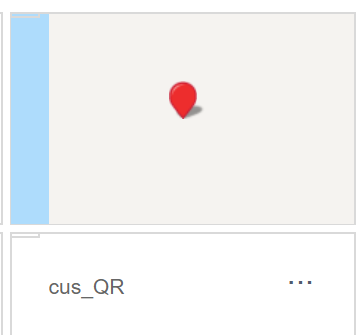

• 位置信息可视化：

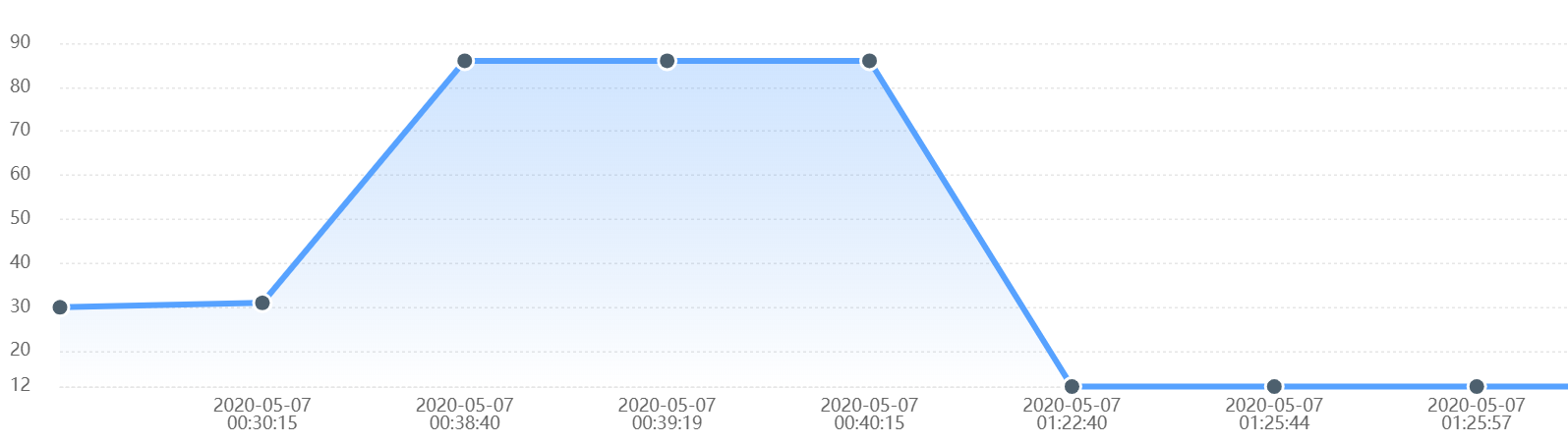

• 自动折线图
•

POST上传数据

创建流模板

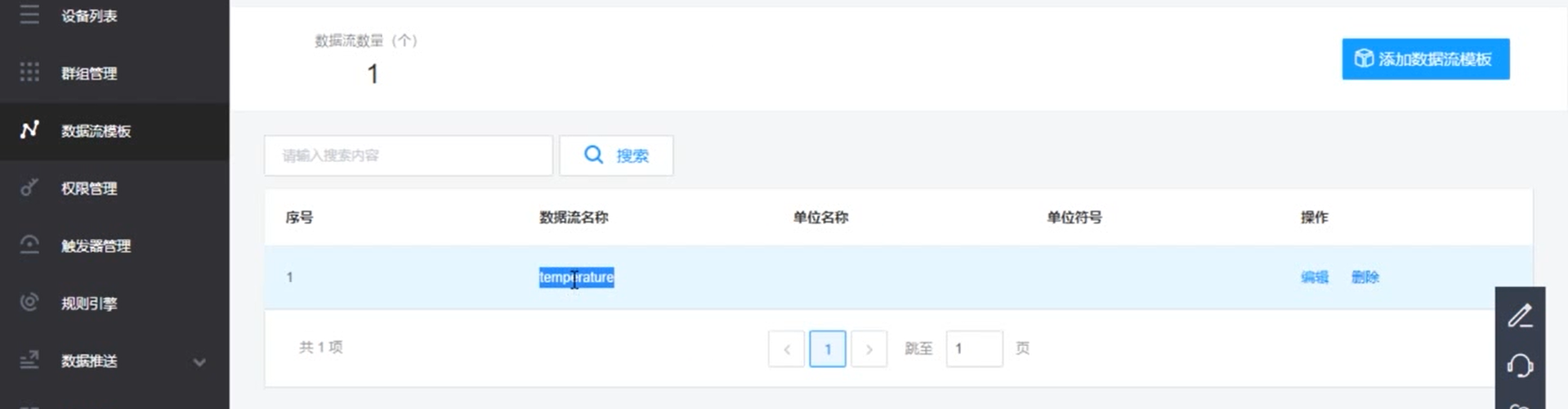

首先需要创建一个数据流模板，用于接收传过来的数据：

发送请求

请求方式：POST

URL:https://api.heclouds.com/devices/device_id/datapoints
其中，device_id：需要替换为设备ID

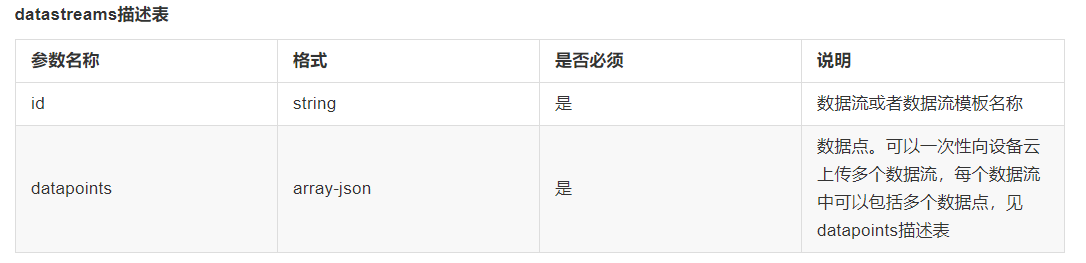

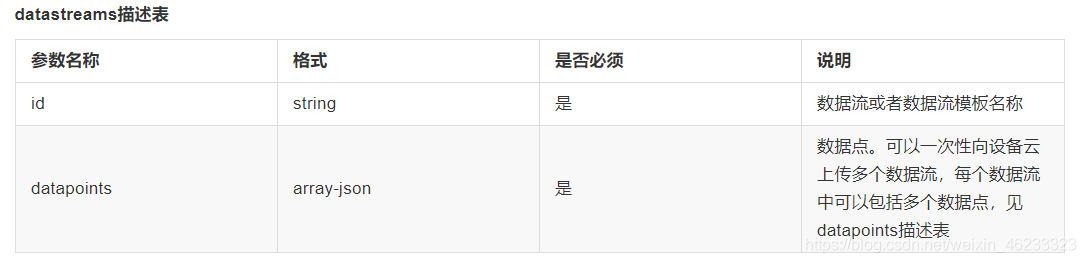

注意：ONENET默认post的数据叫datastreams，参数配置见表：

请求实例

{     "datastreams": [{             "id": "temperature",             "datapoints": [{                     "at": "2013-04-22T00:35:43",                     "value": "bacd"                 },                 {                     "at": "2013-04-22T00:55:43",                     "value": 84                 }             ]         },         {             "id": "key",             "datapoints": [{                     "at": "2013-04-22T00:35:43",                     "value": {                         "x": 123,                         "y": 123.994                     }                 },                 {                     "at": "2013-04-22T00:35:43",                     "value": 23.001                 }             ]         }     ] }

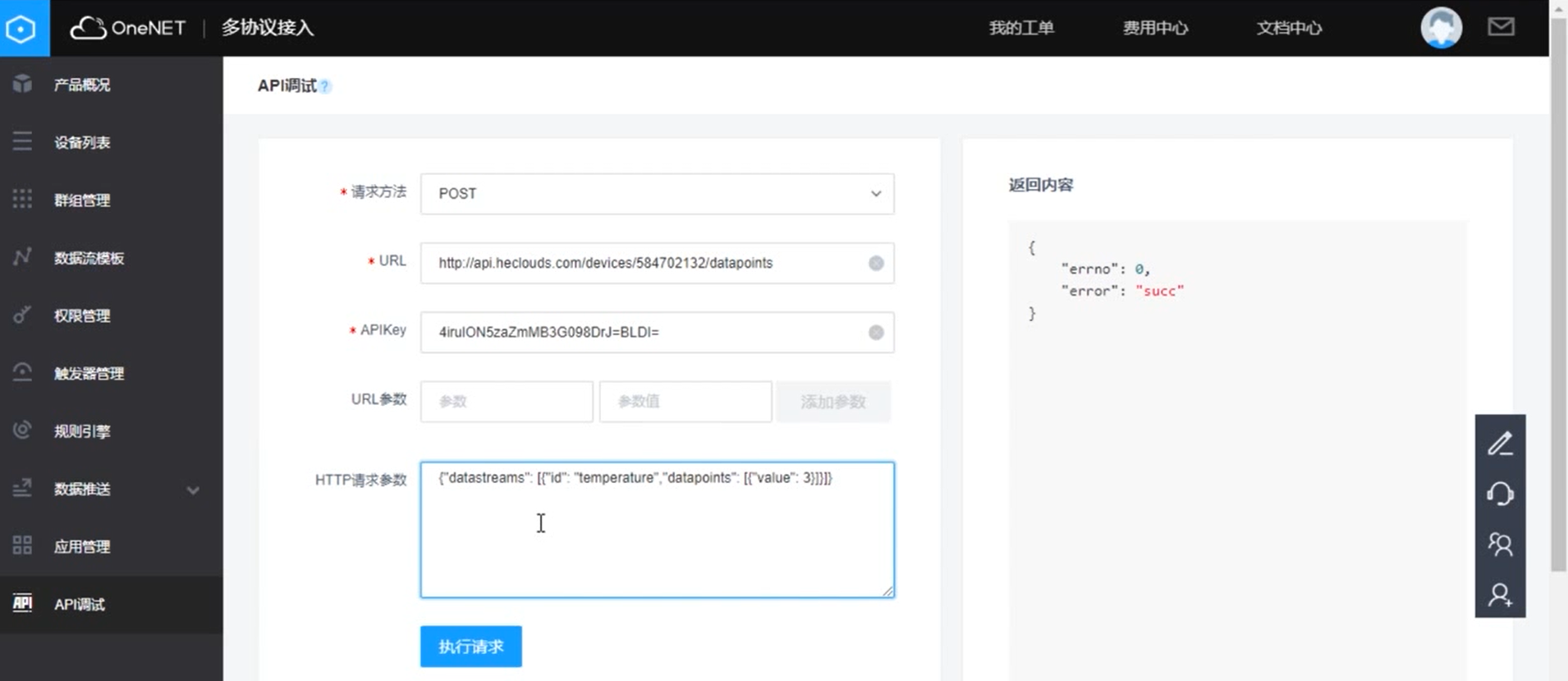

使用ONENET的模拟API调用可以快速熟悉数据的模式：
其中，URL的device_id,和下面的API_key换成自己设备的，可以在设备列表找到，就可以往自己设备的数据流模板传一个值为3的value。

Micropython用HTTP

uiflow里自带了HTTP模块，但是很玄学，很难用

这里笔者用micropython自己写了一份HTTP的传输

def http_put_data(data): #post data into onenet     url='https://api.heclouds.com/devices/'+DEVICE_ID+'/datapoints'     values={'datastreams':[{"id":"temperature","datapoints":[{"value":data}]}]}     jdata = json.dumps(values)                      r=urequests.post(url,data=jdata,headers={"api-key":API_KEY}) return r

亲测还是很好用的，可能是uiflow自己的json封装比较奇怪？

使用模组交互的数据传输

既然M5STACK可以同时使用多个模组，那么自然也就可以使用模组来控制数据传输：
如：使用RFID卡，控制POST：

rfid0 = unit.get(unit.RFID, unit.PORTA) while(True): if rfid0.isCardOn():     rsp = http_put_data(12)     emoji0.show_map([[0,0,0,0,0,0,0],[0,0,0,0,0,0,0],[0,1,1,1,1,1,0],[0,0,0,0,0,0,0],[0,0,0,0,0,0,0],[0,0,0,0,0,0,0],[0,0,0,0,0,0,0]], 0xff0000) else: #wlan.disconnect() #wlan.active(False)     emoji0.show_map([[0,0,0,1,0,0,0],[0,0,0,1,0,0,0],[0,0,0,1,0,0,0],[0,0,0,1,0,0,0],[0,0,0,1,0,0,0],[0,0,0,1,0,0,0],[0,0,0,1,0,0,0]], 0xff0000)   wait(1)

第一行的rfid0 = unit.get(unit.RFID, unit.PORTA)是指定从PORTA读取RFID的射频信息

使用HTTP的GET获取b站信息

有POST就要有GET，这里介绍一个B站大佬“正负加减”的例程，获取自己的粉丝数，里面讲解也很细致,大佬也是老geek了,关注不亏

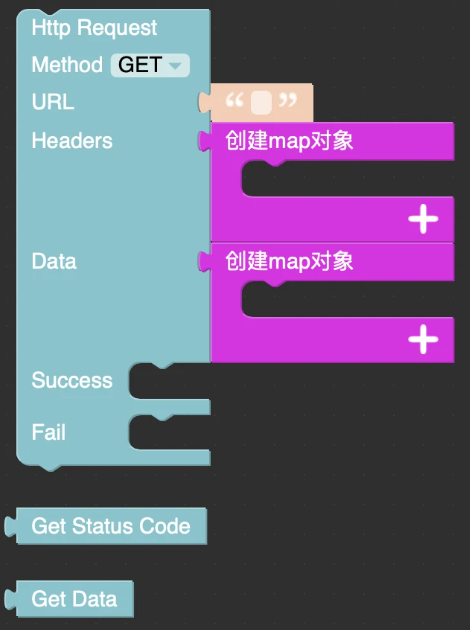

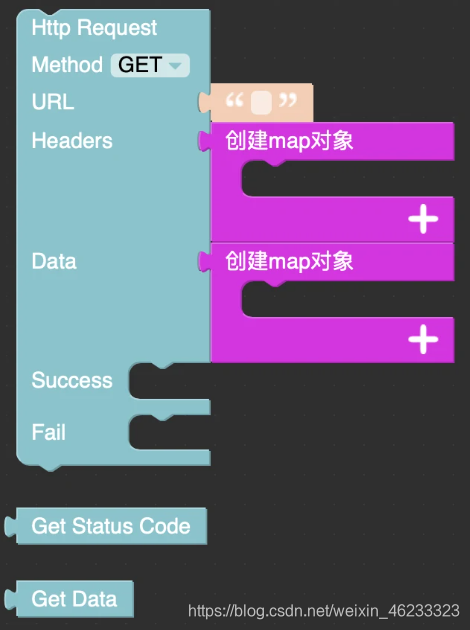

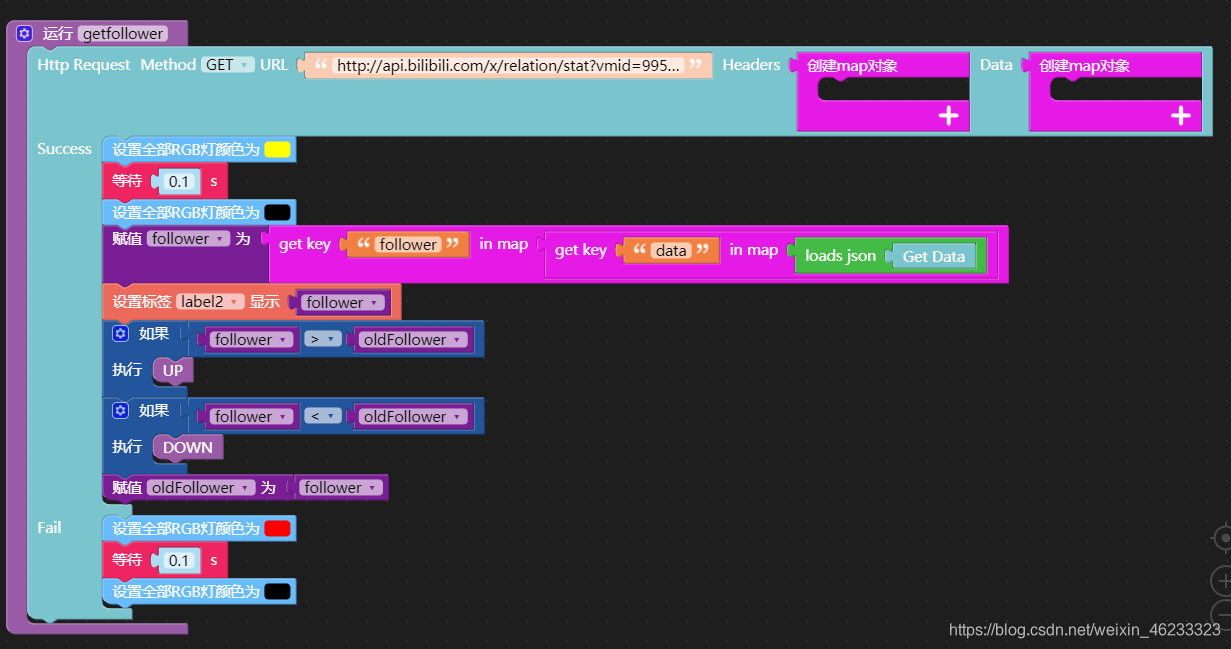

UIFlow的GET结构：

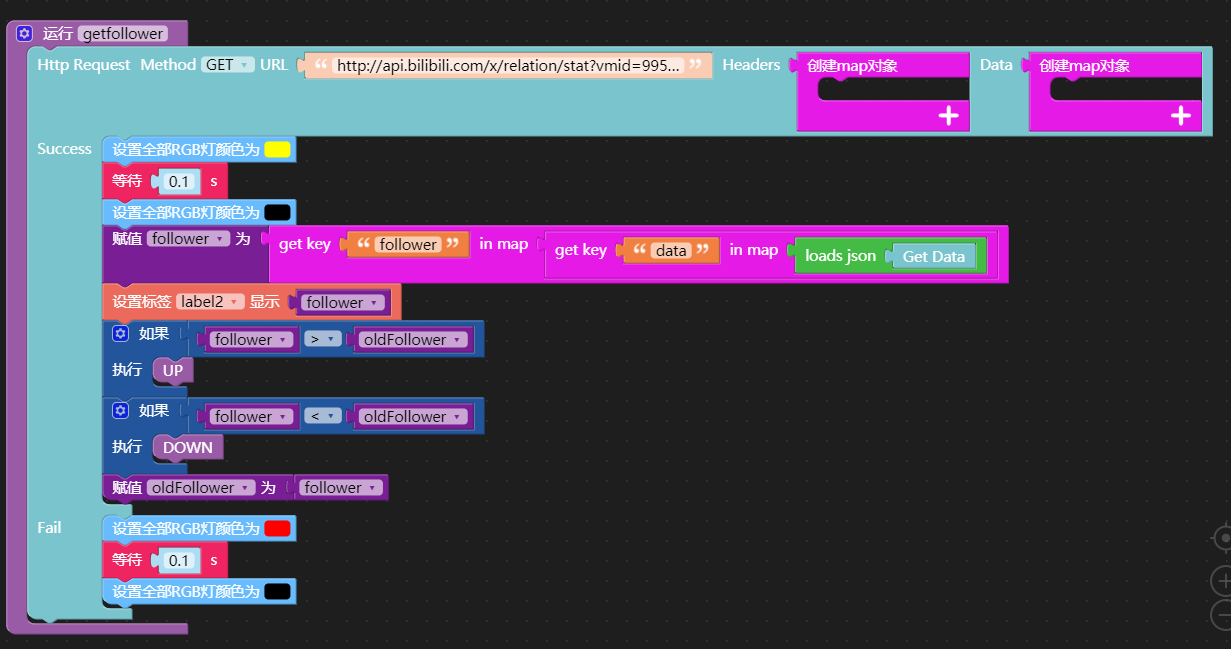

核心思想是知道哪个key是follow，可以在F5审查源代码找到：

此处的url是

http://api.bilibili.com/x/relation/stat?vmid=99566555

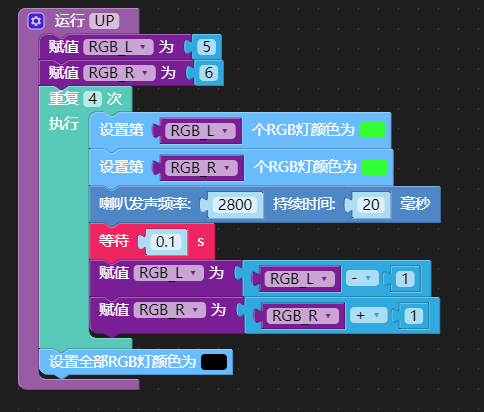

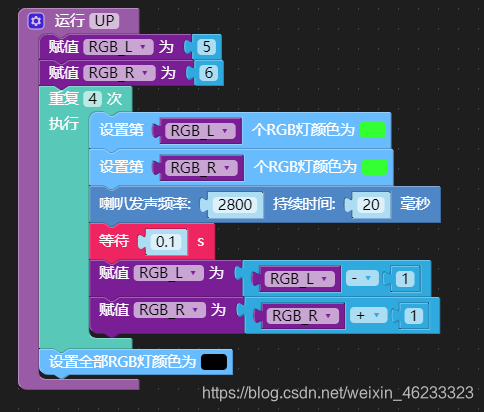

UP和DOWN是控制RGB等的函数。

我的片上系统设计全过程

设计初衷

在疫情管控最严格的的时候，经常能看到触目惊心的“寻找x月x日乘坐xxxx的乘客”，如果能追寻乘坐公共交通者的足迹，会给疫情管控带来很大便利。

设计方法

笔者希望结合GPS，RFID和摄像头功能，做个车载的识别信息-上报信息的小系统。
具体涉及到二维码识别，RFID识别，GPS获取和HTTP上报。

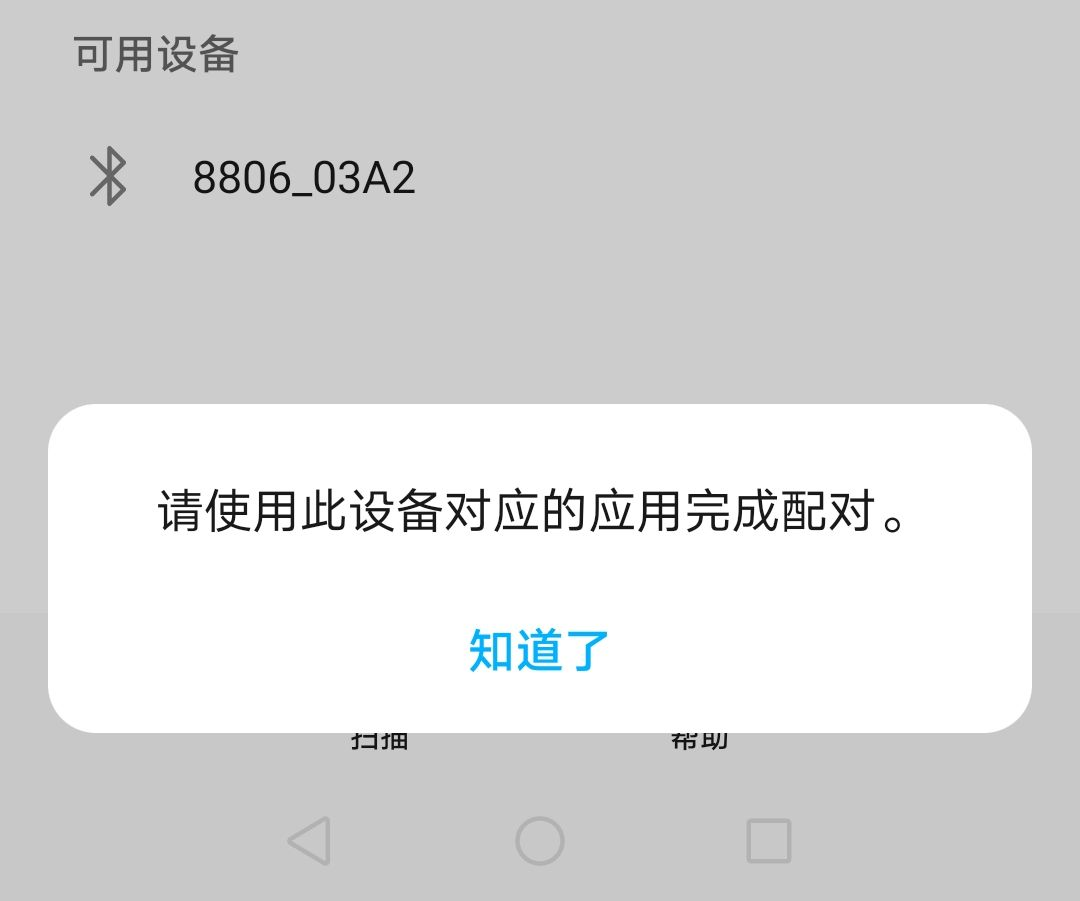

然而，这个设计一开始就遇到了难题。。.网上购买的测温枪，他的蓝牙数据我无法解包，好像是和腾讯连连有自己的相关配置

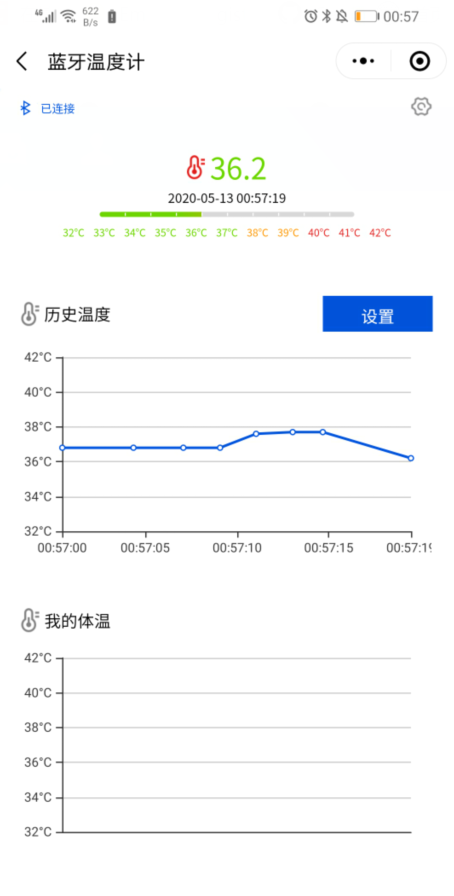

腾讯连连界面：

既然腾讯连连已经写到那么好了，那就不抢他的饭碗了

既然没办法解析内容，那下面笔者将用ENV单元采集的环境温度代替乘客温度进行收发。

分模块实现

RFID控制块

首先声明RFID模块的串口

rfid0 = unit.get(unit.RFID, unit.PORTA)

该段指从A口串入RFID模组

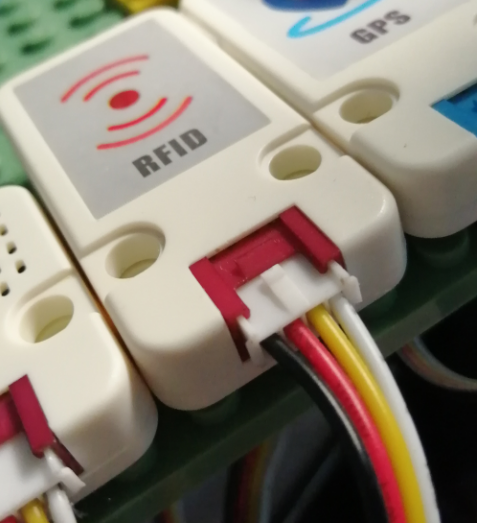

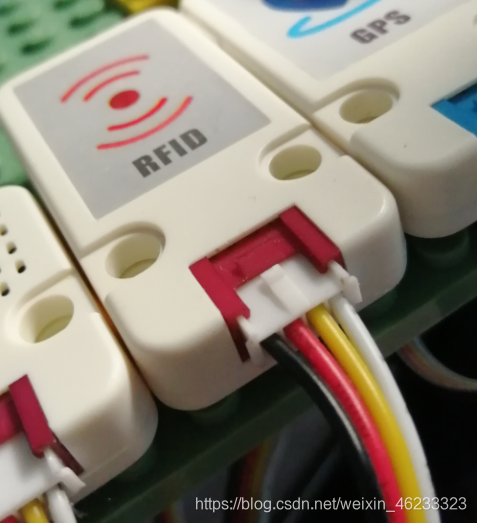

【注：M5STACK使用颜色标明了A,B,C三个Grove口，见下图】

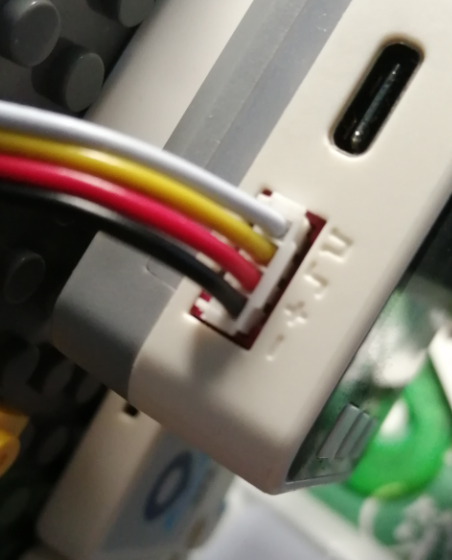

上图中RFID的串口是红色，就对应到M5GO左侧的红色接口：

GRIVE HUB

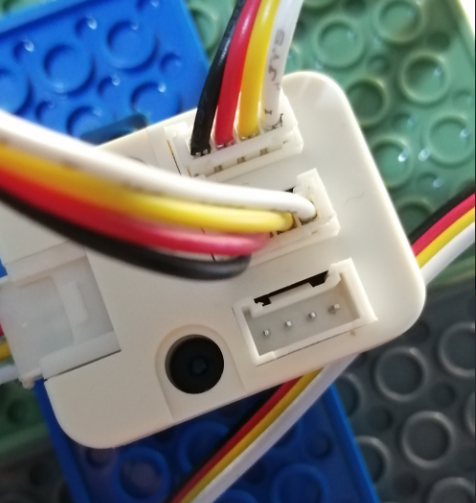

由于笔者同时还需要使用红色串口的ENV单元，因此额外购买了GROVE HUB：

这样就有两个A口了。
访问设置时不需要加以区分,都从PORTA引入：

rfid0 = unit.get(unit.RFID, unit.PORTA) env0 = unit.get(unit.ENV, unit.PORTA)

使用Emoji模块做可视化

笔者使用循环判断是否有卡片接近，无则显示待机Emoji，有则显示✅

 #循环判断是否有卡片接近 while(True): #熄灭RGB灯     rgb.setBrightness(0) #清空Emoji显示     emoji0.show_map([[0,0,0,0,0,0,0],[0,0,0,0,0,0,0],[0,0,0,0,0,0,0],[0,0,0,0,0,0,0],[0,0,0,0,0,0,0],[0,0,0,0,0,0,0],[0,0,0,0,0,0,0]], 0x000000) #判断是否有卡片接近 if rfid0.isCardOn(): #有卡片接近显示对号       emoji0.show_map([[0,0,0,0,0,0,0],[0,0,0,0,0,0,0],[0,0,0,0,0,0,1],[0,0,0,0,0,1,1],[1,0,0,0,1,1,0],[0,1,1,1,1,0,0],[0,0,1,1,0,0,0]], 0x33ff33) #发送RFID读取到的卡片ID       rsp_RFID = http_put_RFID((str(rfid0.readUid()))) #完成后指示灯变绿       rgb.setColorAll(0x33ff33)       rgb.setBrightness(10) else: #可选是否断开wifi #wlan.disconnect() #wlan.active(False) #等待卡片接近时，Emoji展示"。。。"       emoji0.show_map([[0,0,0,0,0,0,0],[0,0,0,0,0,0,0],[0,0,0,0,0,0,0],[0,1,0,1,0,1,0],[0,0,0,0,0,0,0],[0,0,0,0,0,0,0],[0,0,0,0,0,0,0]], 0x000000)     wait(1)

这里的Emoji模块是先在UIFlow里敲好，再进micropython里查看的😜

HTTP传输块

HTTP传输在上文已经讲了不少，这里优先介绍GPS的传输
GPS的命令也是要加“value:”的，形如value:{“lon”:lon,“lat”:lat}，这个地方一开始把笔者坑的不轻

def http_put_location(lon,lat): '''       传输地理位置数据点至ONENET平台的location数据流       lon:longitude,经度       lat: latitude,纬度       url：http的post地址       values:请参考https://open.iot.10086.cn/doc/multiprotocol/  文档中的"HTTP协议上传数据点模块，配置json格式信息"       API_KEY:设备发送HTTP请求的证书，请参考https://open.iot.10086.cn/doc/multiprotocol/book/develop/http/api/api-usage.html  文档中的"鉴权说明"       '''       url='https://api.heclouds.com/devices/YOUR-DEVICE-ID/datapoints'       values={'datastreams':[{"id":"location","datapoints":[{"value":{"lon":lon,"lat":lat}}]}]}       jdata = json.dumps(values)                        r=urequests.post(url,data=jdata,headers={"api-key":API_KEY}) return r

这里请把YOUR-DEVICE-ID替换为自己的数据流中设备编号，参考ONENET手册

Wi-Fi连接块

UIflow里封装了很好的wifi-connect：

wifiCfg.doConnect(SSID, PASSWORD)

如果你的micropython里没有一键wifi连接，笔者自己也实现了一个：

 def connectWifi(ssid,passwd): '''     如果您的Micropython不携带WifiCfg.doconnect，请参考本函数     函数作用：连接至名称为SSID，密码为passwd的wifi     ''' global wlan     wlan=network.WLAN(network.STA_IF)     wlan.active(True)     wlan.disconnect()     wlan.connect(ssid,passwd) while(wlan.ifconfig()[0]=='0.0.0.0'):       time.sleep(1) return True

二维码识别块

• 本部分使用ESP-IDF编程
• 使用的摄像头是M5CAMERA
• 属性是OV2640

参考官方例程

//拍摄 camera_fb_t* esp_camera_fb_get() { if (s_state == NULL) { return NULL; } if(!I2S0.conf.rx_start) { if(s_state->config.fb_count > 1) { ESP_LOGD(TAG, "i2s_run"); } if (i2s_run() != 0) { return NULL; } } if(s_state->config.fb_count == 1) { xSemaphoreTake(s_state->frame_ready, portMAX_DELAY); } if(s_state->config.fb_count == 1) { return (camera_fb_t*)s_state->fb; }     camera_fb_int_t * fb = NULL; if(s_state->fb_out) { xQueueReceive(s_state->fb_out, &fb, portMAX_DELAY); } return (camera_fb_t*)fb; } //二维码识别 void qr_recoginze(void *pdata) {   camera_fb_t *camera_config = pdata; if(pdata==NULL) { ESP_LOGI(TAG,"Camera Size err"); return; } struct quirc *q; struct quirc_data qd;  uint8_t *image;  q = quirc_new(); if (!q) { printf("can't create quirc objectrn"); vTaskDelete(NULL) ; } //printf("begin to quirc_resizern"); if (quirc_resize(q, camera_config->width, camera_config->height)< 0) { printf("quirc_resize errrn"); quirc_destroy(q); vTaskDelete(NULL) ; }   image = quirc_begin(q, NULL, NULL); memcpy(image, camera_config->buf, camera_config->len); quirc_end(q); int id_count = quirc_count(q); if (id_count == 0) { quirc_destroy(q); return; } struct quirc_code code; quirc_extract(q, 0, &code); quirc_decode(&code, &qd); dump_info(q); quirc_destroy(q); }

这里依赖了太多官方库…建议去代码仓库翻一翻。

K210的二维码识别

上文是ESP32类型的开发板识别代码，可以看到非常繁琐，改起来简直要了老命…

使用Micropython的话，代码就变的可爱多了~

【此部分使用Maxipy编程】

import sensor import image import lcd import time  clock = time.clock() lcd.init() sensor.reset() sensor.set_pixformat(sensor.RGB565) sensor.set_framesize(sensor.QVGA) sensor.set_vflip(1) sensor.run(1) sensor.skip_frames(30) while True:     clock.tick()     img = sensor.snapshot()     res = img.find_qrcodes()     fps =clock.fps() if len(res) > 0:         img.draw_string(2,2, res[0].payload(), color=(0,128,0), scale=2) print(res[0].payload())     lcd.display(img)

这里Maxipy的官方文档还给出了修正图像的方法：

如果使用了镜头，画面会有扭曲，需要矫正画面 使用 lens_corr 函数来矫正， 比如 2.8mm， img.lens_corr(1.8)

（没事翻一翻这个Maxipy的文档还是很有启发的，大概两小时就能通读一遍）

GPS传输块

室内经常没有信号（实测室外也很少有…）因此在传递GPS的时候笔者额外设计了防止无信号的代码.
GPS的http传输函数已经在上文讲了，此处和RFID卡片控制进行结合：

 if rfid0.isCardOn(): #有卡片接近显示对号       emoji0.show_map([[0,0,0,0,0,0,0],[0,0,0,0,0,0,0],[0,0,0,0,0,0,1],[0,0,0,0,0,1,1],[1,0,0,0,1,1,0],[0,1,1,1,1,0,0],[0,0,1,1,0,0,0]], 0x33ff33) #发送RFID读取到的卡片ID       rsp_RFID = http_put_RFID((str(rfid0.readUid()))) #防止测试时无信号 if str(gps0.pos_quality) != "1" and str(gps0.pos_quality) != "6":         lon=116.39137751349433         lat=39.8969585128568 else: #默认北京         lon=gps0.longitude         lat=gps0.latitude       try:         rsp_LOCATION=http_put_location(float(lon),float(lat)) except:         emoji0.show_map([[0,0,0,0,0,0,0],[0,0,0,0,0,0,0],[0,0,0,0,0,0,1],[0,0,0,0,0,1,1],[1,0,0,0,1,1,0],[0,1,1,1,1,0,0],[0,0,1,1,0,0,0]], 0xff0000) #传输温度       rsp = http_put_data(env0.temperature) #完成后指示灯变绿       rgb.setColorAll(0x33ff33)       rgb.setBrightness(10) else: #可选是否断开wifi #wlan.disconnect() #wlan.active(False) #等待卡片接近时，Emoji展示"。。。"       emoji0.show_map([[0,0,0,0,0,0,0],[0,0,0,0,0,0,0],[0,0,0,0,0,0,0],[0,1,0,1,0,1,0],[0,0,0,0,0,0,0],[0,0,0,0,0,0,0],[0,0,0,0,0,0,0]], 0x000000)     wait(1)

后记

参赛时间仓促，没能完全搞明白每个引脚的用途，没有好好触摸一遍C和开发板，没有用NB-IOT通讯。没有做蓝牙通讯解包…还是有很多遗憾的，还好设备还在，可以继续探索物联网的神奇。

成品效果：
