在博文 uPC1677射频信号放大芯片 进行了初步的uPC1677的放大特性测量。为了进一步得空uPC1677射频功率很大方案，制作一个集成有9018和UPC1677进行功率放大的电路板进行测试。 下面是直接将 基于STC8G1K08信标信号板设计 中的射频放大电路与 uPC1677射频信号放大芯片 中的uPC1677放大电路进行连接。还没有考虑到他们之间的端口阻抗匹配。 通过制作实验电路板，最终通过实测功率来匹配两级之间的阻抗。 设计出简易的实验电路进行测试。 对于电路中的参数进行微调： 经过调试之后，最终输出的场强接近 uPC1677射频信号放大芯片 中的频谱的场强信号了。 在下面修正后的实验电路中，临时增加了CT1，CT2，以及对于原来的L1,L2进行了两个1uH的电感并联。这样就增加了输出信号谐波的谐振，提高的辐射功率。 观察UPC167输出波形，峰峰值已经达到了10V左右。此时辐射功率通过对比电路是否增加天线对应的功率增加，可以测到大约电流变化了13mA，对应增加了功率65mW。因此估计辐射无线功率在50mW左右。基本接近uPC 1677额定的输出功率值。 在原来电路 UPC1677放大 中增加了以及T1（9018）的驱动级，可以将原来Chirp信号的调频无线发送功率大约提高到50mW左右。
01简介
02电路板设计
1.原理图设计
▲ 原理图设计2.PCB设计

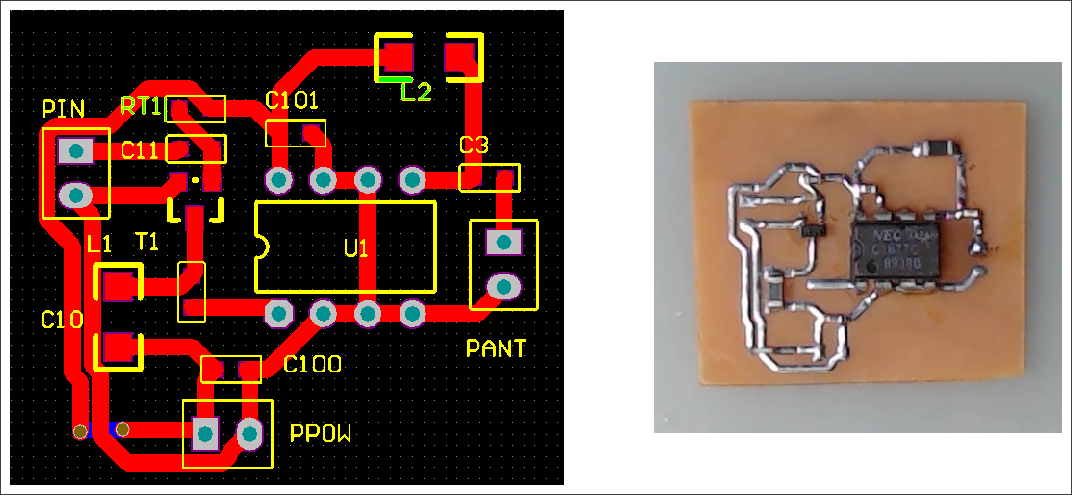

▲ PCB板设计640
03测试电路
▲ DSA815频谱仪接收到的空间频谱

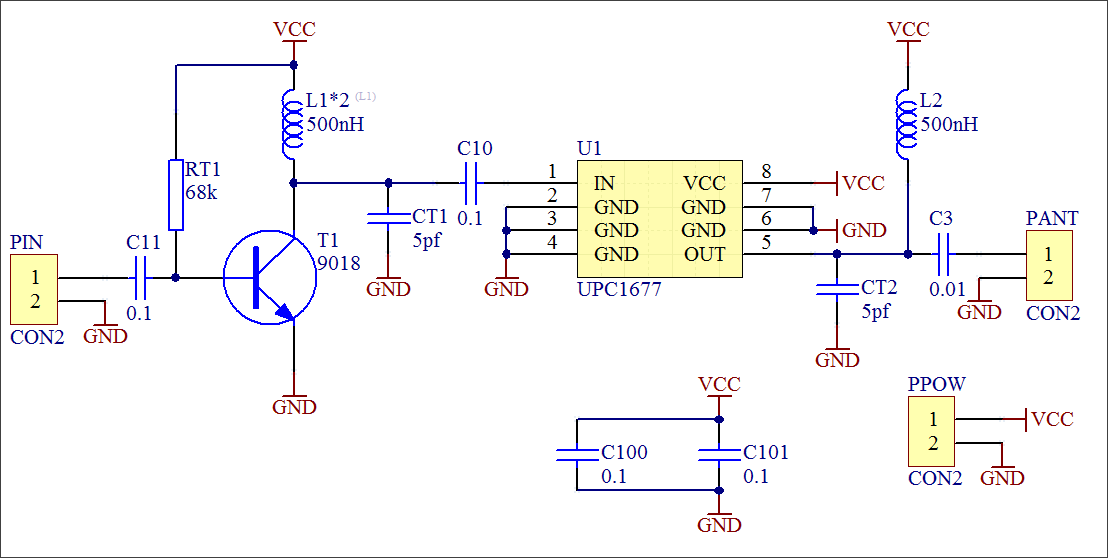

▲ 修正后的电路原理图

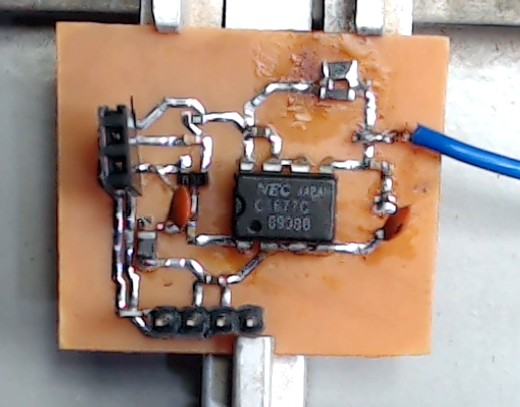

▲ 修正后的实验电路

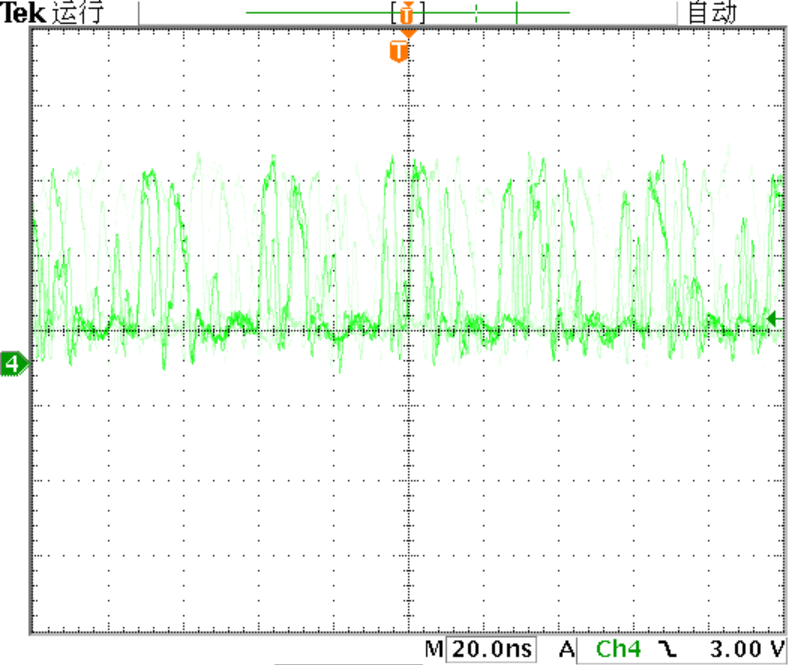

▲ uPC1677输出波形
04结论
