打开StarUML，它会自动给你一个类图的工作区，可以直接在上面操作。

实操图

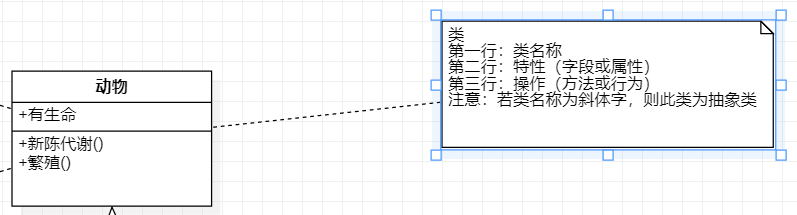

我先上个图吧，对着图比较好说：
UML类图初见看，未来的博客-

组件工具

左下角，有一堆的工具。
UML类图初见看，未来的博客-

这些工具，单击表示单次使用，双击锁定，表示多次使用。

既然是类图，那就先来一个类。

单击Class，然后再屏幕上左健，不是拖出去的。

UML类图初见看，未来的博客-UML类图初见看，未来的博客-那个加号，“+”代表public，“-”代表private，“#”代表protect。

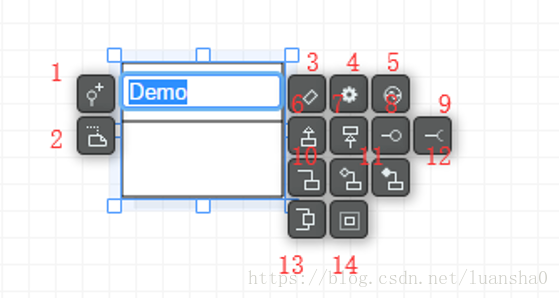

类组件介绍

UML类图初见看，未来的博客-

  1. 用来标识Class的可见性（默认为public）
  2. 用来添加note的，比如：类的说明
  3. 增加类的属性
  4. 增加类的操作方法。
  5. 增加Reception
  6. 增加子类
  7. 增加父类
  8. 添加已有的接口
  9. 添加需要的接口
  10. 添加关联
  11. 添加聚合
  12. 添加组合
  13. 添加端口
  14. 添加部件

UML类图初见看，未来的博客-
还是得多练，各个组件多用用就熟了。
可以照着我的图自己画出来，画一遍就入门了，UML入门门槛不高，有一定编程基础的很快就能掌握。
