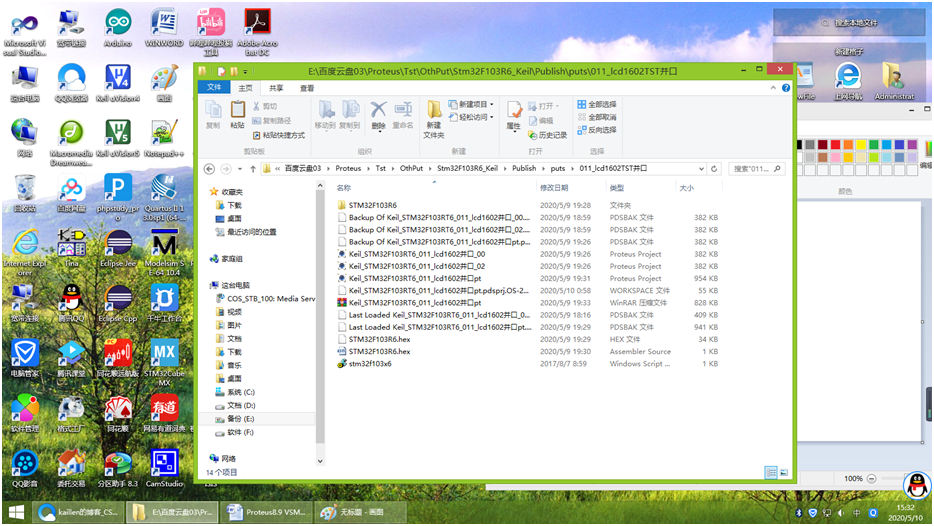

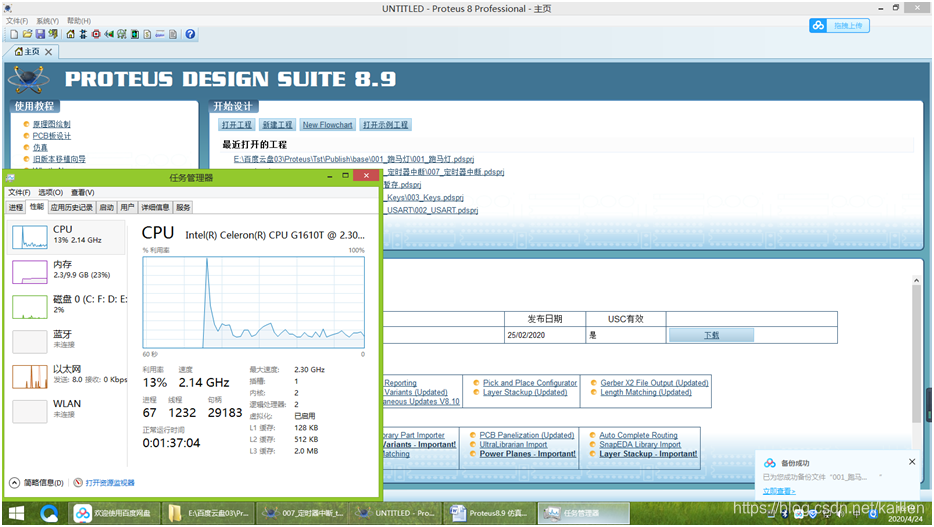

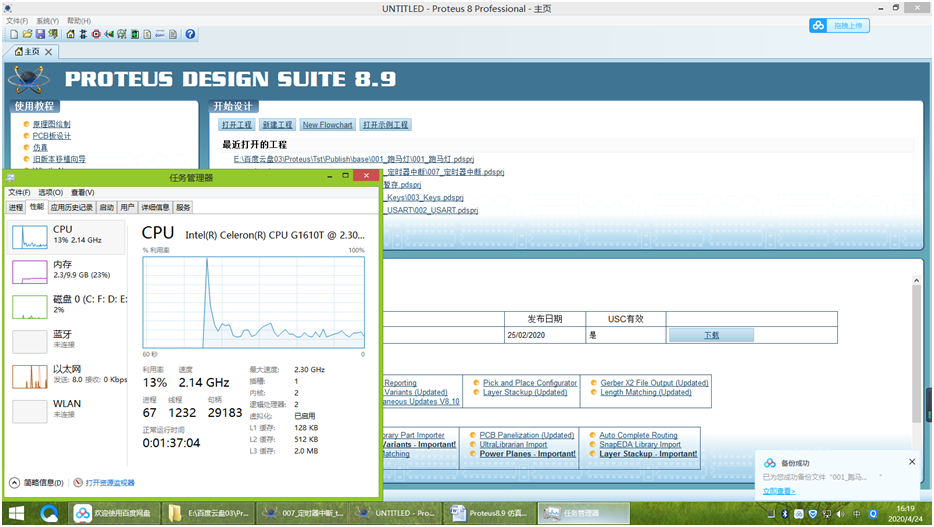

一，打开文件（可以随文下载放置在文档中打开）。(如下图1所示)

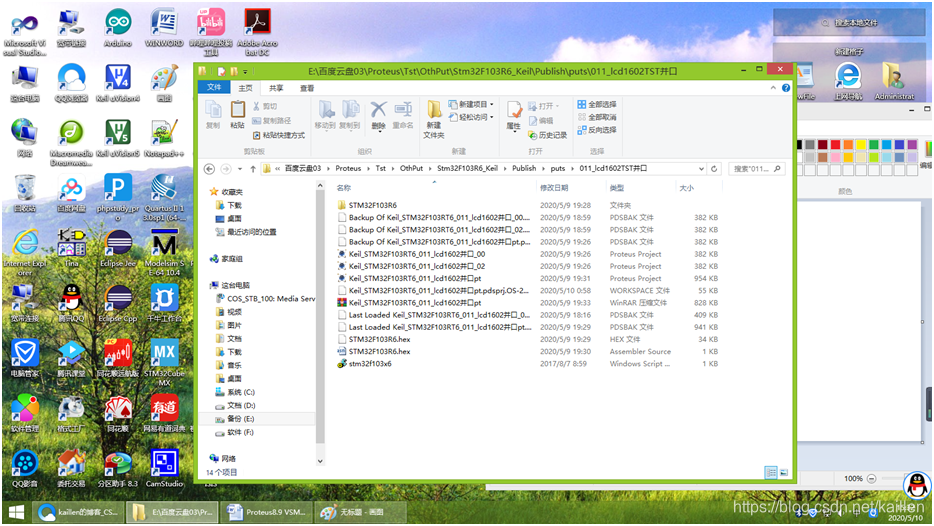

图1

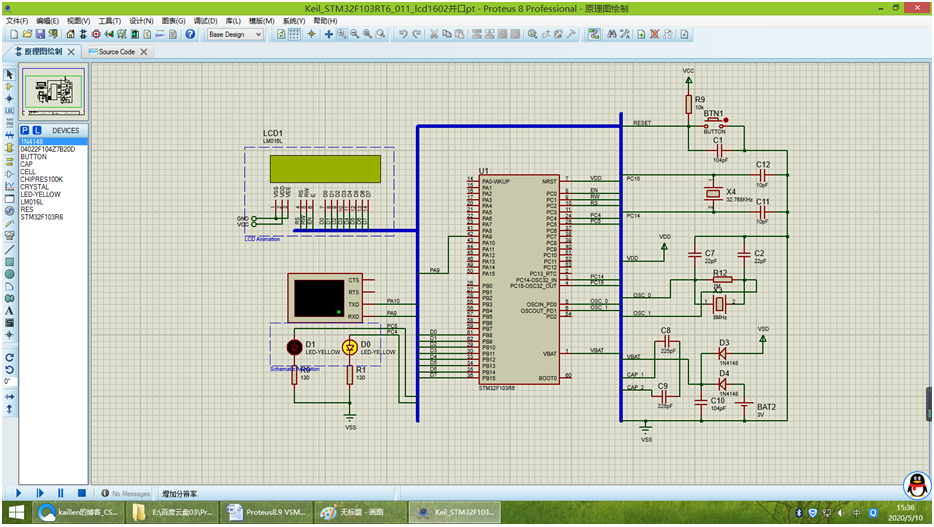

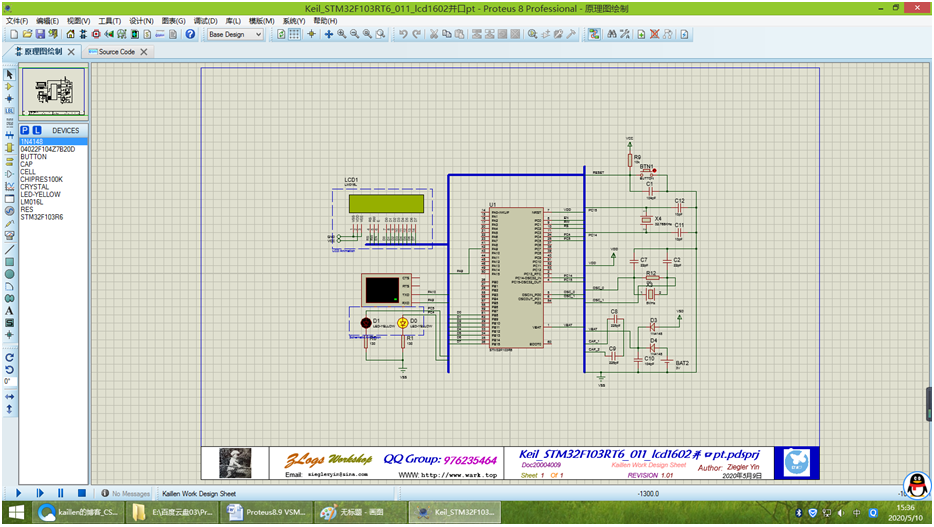

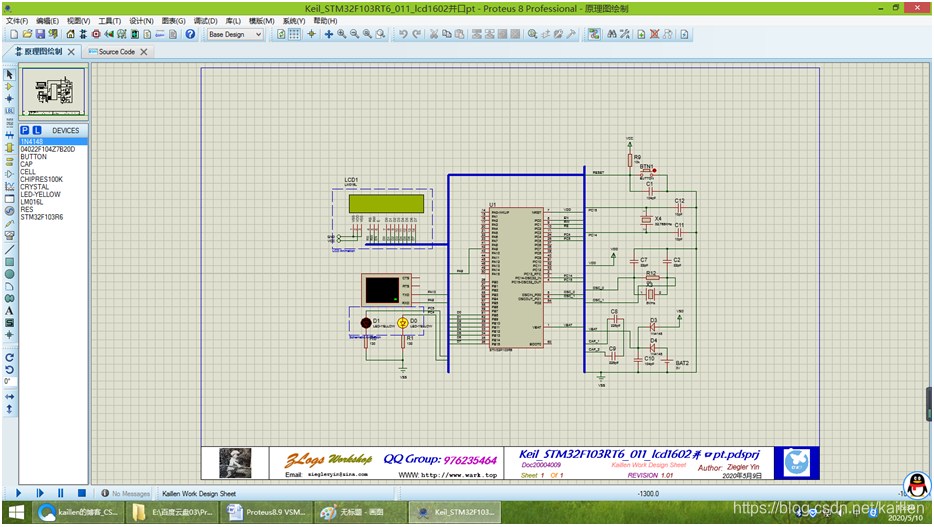

二，调整原理图大小，适合可视，另存工程文件。(如下图2，3，4所示)

图2

图3

图4

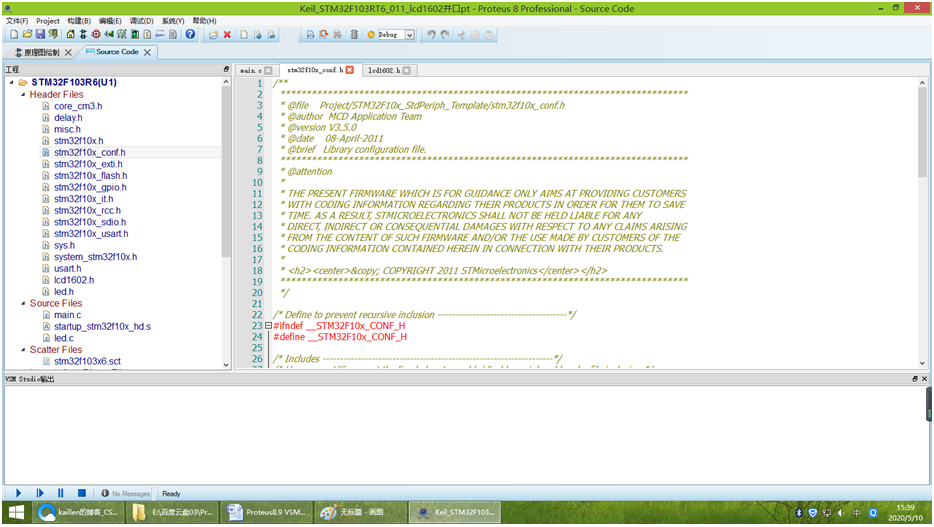

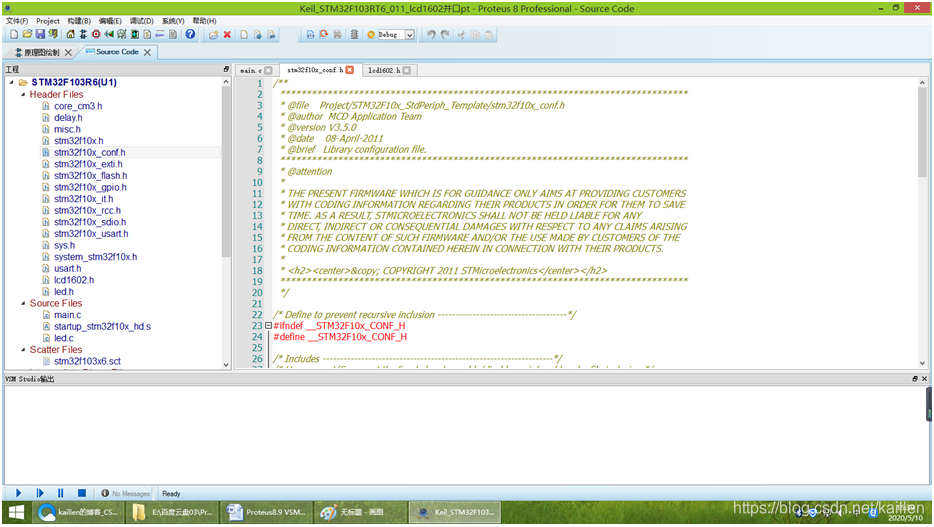

三，点击Source Code标签。(如下图5所示)

图5

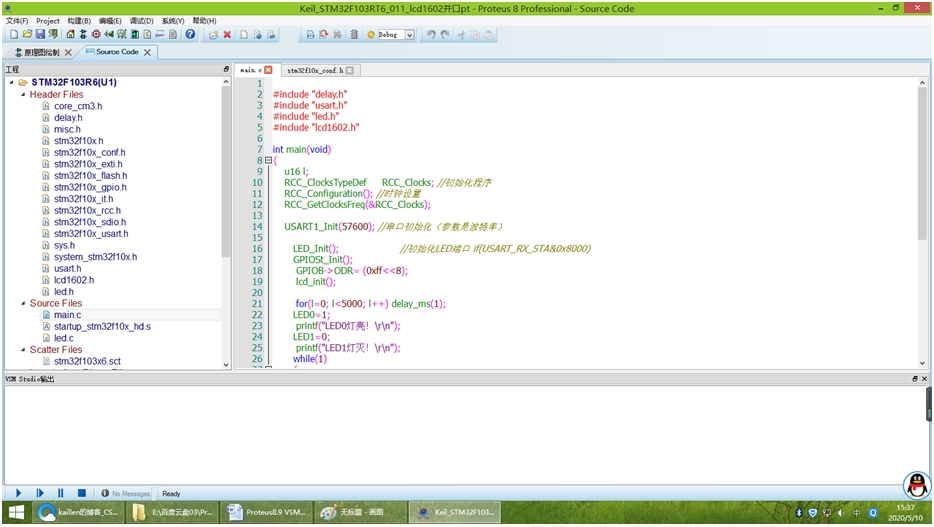

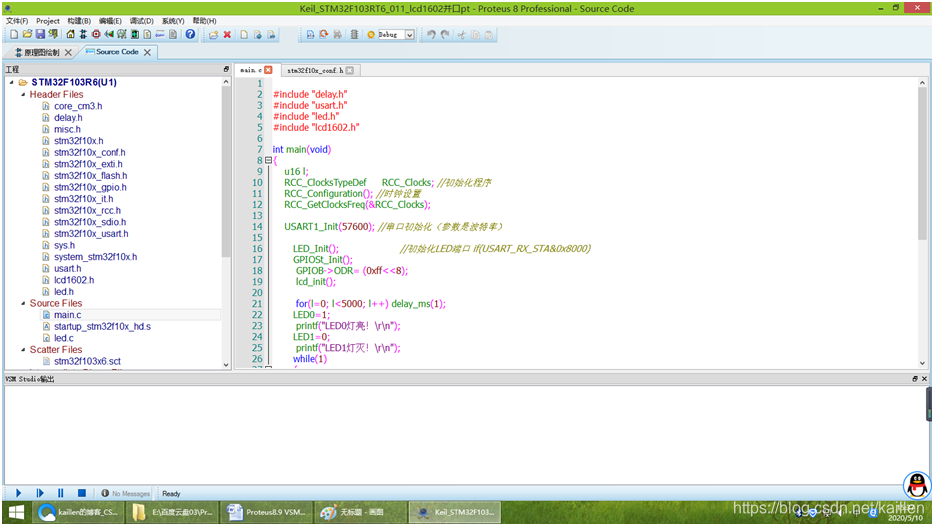

四，编辑main.c 代码如Proteus8.9 VSM Studio Keil编译器仿真STM32F103R6系列011_lcd1602并口(如下图6所示)

图6

五，Main.c 代码：

#include “delay.h”
#include “usart.h”
#include “led.h”
#include “lcd1602.h”

int main(void)
{
u16 l;
RCC_ClocksTypeDef RCC_Clocks; //初始化程序
RCC_Configuration(); //时钟设置
RCC_GetClocksFreq(&RCC_Clocks);

USART1_Init(57600); //串口初始化（参数是波特率）     LED_Init();                     //初始化LED端口 if(USART_RX_STA&0x8000)     GPIOSt_Init();  GPIOB->ODR= (0xff<<8);  lcd_init();      for(l=0; l<5000; l++) delay_ms(1);          LED0=1;  printf("LED0灯亮！rn");    LED1=0;   printf("LED1灯灭！rn");    while(1)    {      LClear();   for(l=0; l<5000; l++) delay_ms(1);   ShowStr(1, 0, "Kaillen Work", 12);   ShowStr(2, 1, "Wellcom YOU!", 12);   for(l=0; l<50000; l++) delay_ms(1);   LED0=~LED0;     printf("LED0转换！rn");   for(l=0; l<50000; l++) delay_ms(1);   LED1=~LED1;     printf("LED1转换！rn");   LClear();   for(l=0; l<5000; l++) delay_ms(1);   ShowStr(1, 0, "Code Made", 9);   ShowStr(2, 1, "---Ziegler Yin", 14);   for(l=0; l<50000; l++) delay_ms(1);  }

}

Lcd1602.h:
#ifndef LCD1602_H
#define LCD1602_H

#include “delay.h”

void GPIOSt_Init(void);
void delay(int z);
void WaitReady(void);
void write_com(u8 com);
void write_data(u8 dat );
void SetCursor(u8 x, u8 y);
void ShowStr(u8 x, u8 y, char *str, u8 len);
void ShowChar(u8 x, u8 y, char str);
void lcd_init(void);
void LClear(void);

#endif

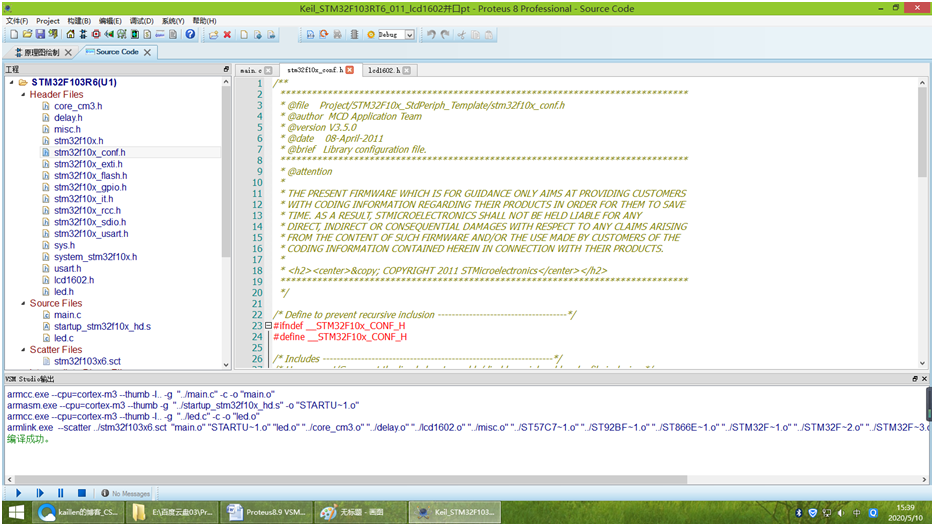

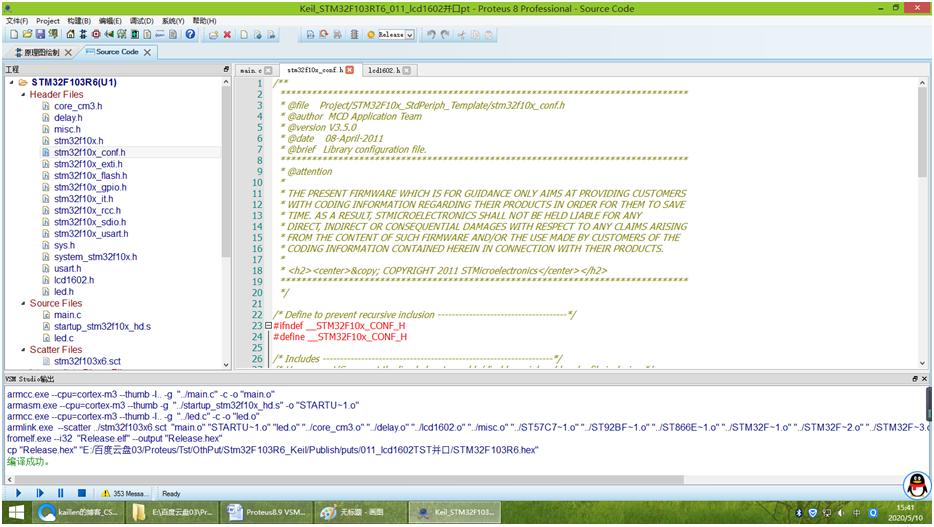

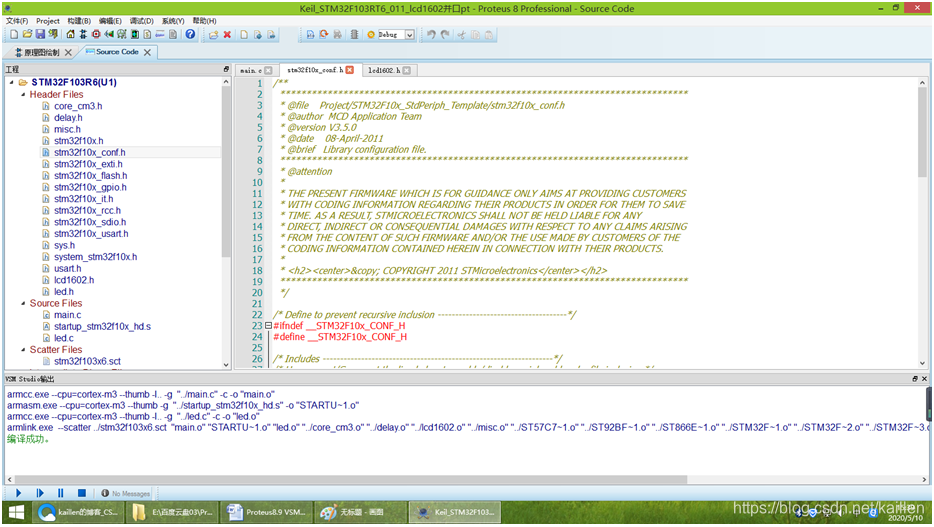

六，点击构建工程按钮，编译工程。(如下图7所示)

图7

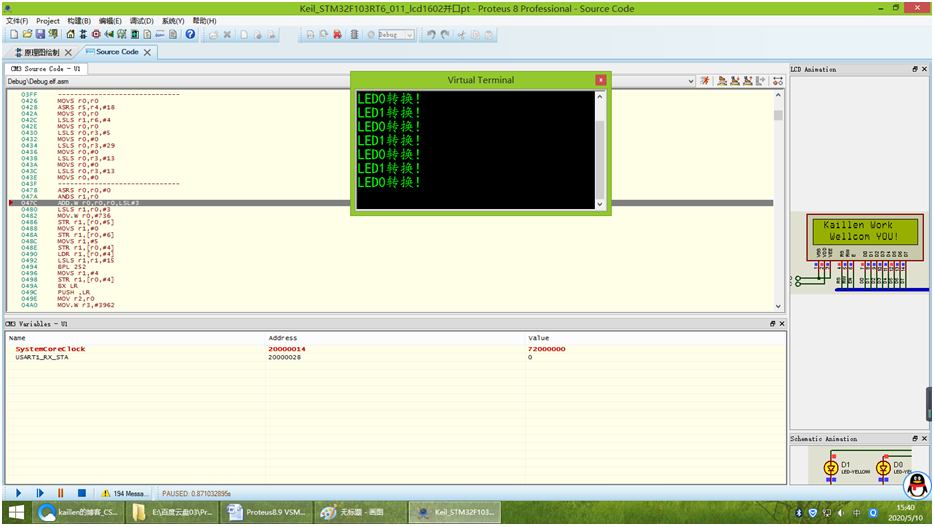

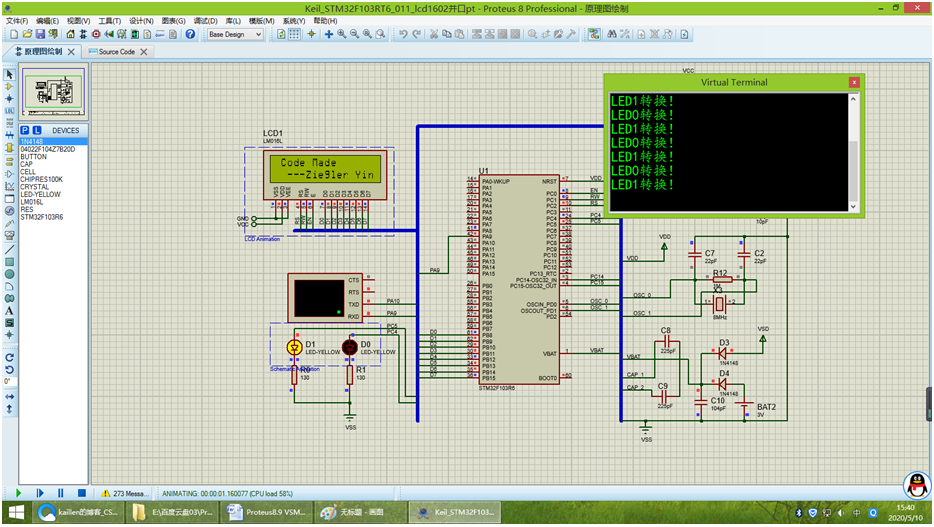

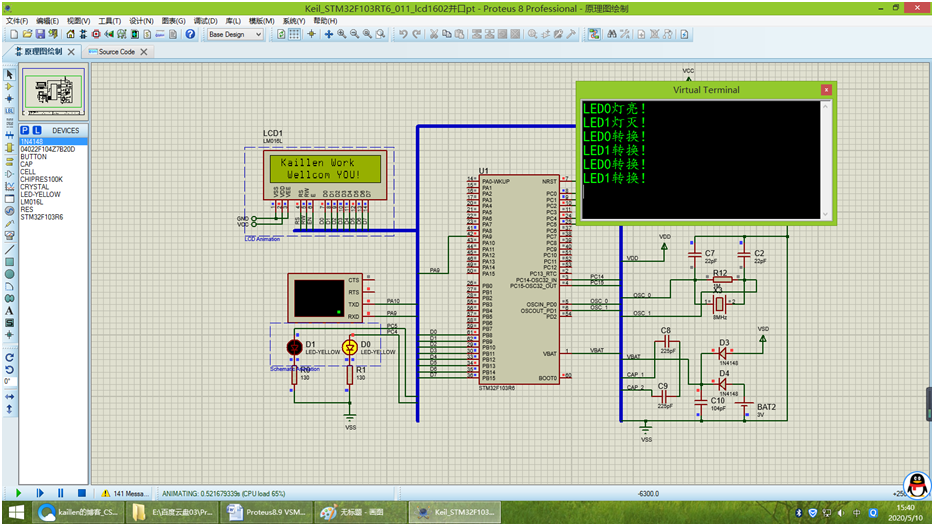

七，点击窗口左下方仿真按钮，可见lcd1602和虚拟串口的信息显示在屏。 (如下图8，9，10所示)

图8

图9

图10

八，选择release，点击构建工程按钮，编译工程生成Hex文件。(如下图11所示)

图11

附件下载：https://download.csdn.net/download/kaillen/12406186
附件Proteus8.9 VSM Studio Keil编译器仿真STM32F103R6系列011_lcd1602并口在已安装Proteus8.9的计算机文件夹中打开即可
