最近想总结一下关于应用如何封装自己的SDK给第三方应用使用,提供jar包给第三方使用是现在比较常见的方式,方式有很多种,但是具体的大体思路都是一样的,今天写了一个SDK封装的大体框架Demo,方便后期查查阅:

工具基于AndroidStudio 3.6.3版本

AndroidSDKDemo

大体的设计思路分为三个步骤

第一: 服务端 作为服务端 我们需要建立自己的aidl 以及实现类 方便第三方调用的时候 将服务端代理的句柄传给SDK

第二: SDK作为服务端和客户端的中间代理,可以直接拿到服务代理对象进行操作,并暴露给客户端可见的实用类和接口回调类

第三: 客户端只能使用SDK暴露出来的接口进行操作,不持有服务端代理.

具体的逻辑可以下图:

下面是对Demo的详解,个人建议 直接将Demo下载下来阅读即可,后面文章过于繁琐,时间充足的话建议阅读.

如图本项目分为三个 :

第一个是 客户端 app是个应用.

第二个是 SDK mylibrary是个lib库.

第三个是 clienapp 是个应用.

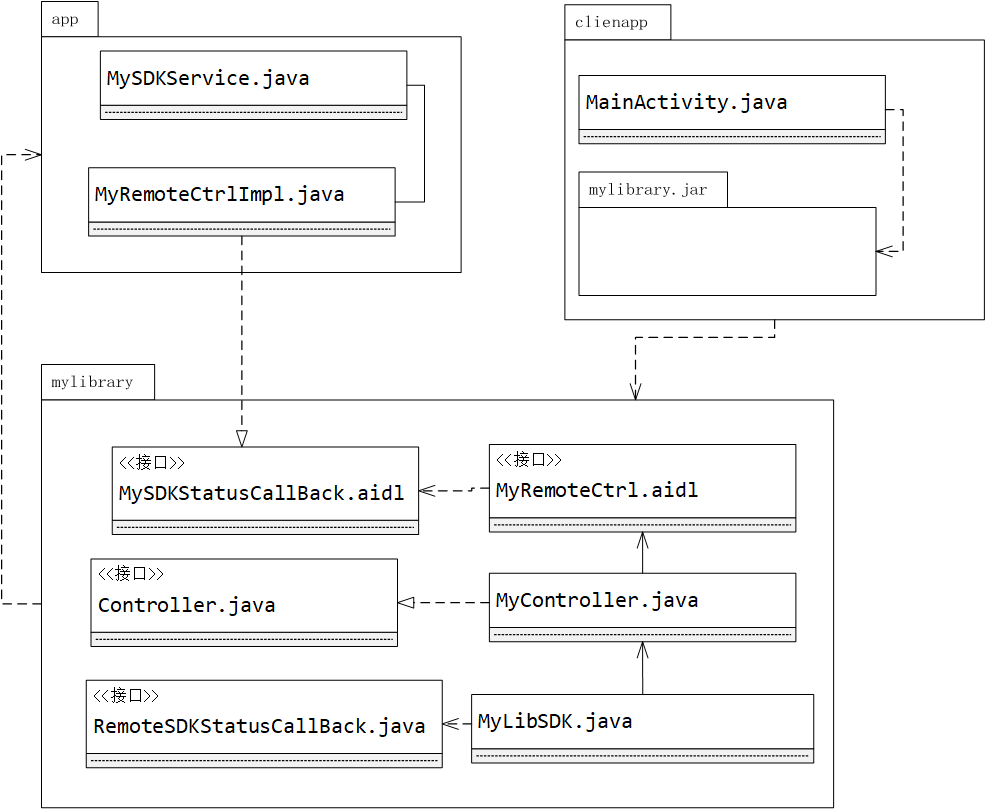

整体的架构设计如下图：

 第一步先编写SDK(mylibrary)

mylibrary是一个lib项目不是可运行项目

首先需要确定的是需要AIDL做什么, 只有确定了具体需要做的功能才能确定mylibrary项目中新建aidl文件之中的方法,本案例的设计一个是数据传递 一个是 数据回调.

在 MyRemoteCtrl.aidl中做了如下操作

 package com.example.mylibrary;  import com.example.mylibrary.MySDKStatusCallBack;  interface MyRemoteCtrl {           //传递数据         void sendMessage(String msg);         //建立死亡链接         void linkToDeath(IBinder binder);         //断开死亡链接         void unlinkToDeath(IBinder binder);         //注册callback         void registerMySDKStatusCallBack(MySDKStatusCallBack mySDKStatusCallBack);          void unregisterMySDKStatusCallBack(MySDKStatusCallBack mySDKStatusCallBack); }

MySDKStatusCallBack.aidl中做了三个回调函数

 // MySDKStatusCallBack.aidl package com.example.mylibrary;  // Declare any non-default types here with import statements  interface MySDKStatusCallBack {        void statusCallBackVisible();        void statusCallBackInvisible();        void sendMessage(String message); }

创建和aidl用户具体的交互基类Controller.java基本 确定SDK的基本功能 因为需要和 service进行绑定所以继承于 ServiceConnection 实现 ServiceConnection的方法.

 public interface Controller extends ServiceConnection {     /**      * init sdk      *      * @param context context      * @return result      */     int init(Context context);      /**      * setStateCallback      *      * @param remoteSDKStatusCallBack      */      void setStateCallback(RemoteSDKStatusCallBack remoteSDKStatusCallBack);       void setMessage(String msg);      /***      * release sdk      */     void release();  }

有了上面的AIDL文件之后开始确定 SDK的入口类MyLibSDK.java 这个类是需要暴露给第三方的使用的入口类,别人使用jar包的时候 只能通过 MyLibSDK.java类进行操作.

 package com.example.mylibrary;  import android.content.Context;  import com.example.mylibrary.base.Controller; import com.example.mylibrary.callback.RemoteSDKStatusCallBack; import com.example.mylibrary.imp.MyController;  public class MyLibSDK {     private volatile static MyLibSDK mInstance;     private Controller mController;      private MyLibSDK() {     }      public static MyLibSDK getInstance() {         if (mInstance == null) {             synchronized (MyLibSDK.class) {                 if (mInstance == null) {                     mInstance = new MyLibSDK();                 }             }         }         return mInstance;     }      /**      * 初始化SDK      *      * @param context context      * @return result      */     public int init(Context context) {         mController = MyController.getInstance();         return mController.init(context);     }      /***      * 发送消息      */     public void setMessage(String msg) {         if (mController != null) {             mController.setMessage(msg);         }      }      /***      * 释放SDK      */     public void release() {         if (mController != null) {             mController.release();         }     }      /***      * 设置监听      */     public void setStateCallback(RemoteSDKStatusCallBack remoteSDKStatusCallBack) {         if (mController != null) {             mController.setStateCallback(remoteSDKStatusCallBack);         }     }  }

具体的业务实现类是 MyController.java 它持有 MySDKStatusCallBack和 MyRemoteCtrl 对象 ,MySDKStatusCallBack MyRemoteCtrl 是aidl的类系统对创建对应的java文件如果没有创建 就使用编译器clean 一下项目 然后再build一下 项目

其实MyController.java ;类中的的 MyRemoteCtrl 就是绑定服务端之后服务端返回的代理对象, MyController.java 持有代理对象进行和服务端的交互操作.

 package com.example.mylibrary.imp;  import android.app.Service; import android.content.ComponentName; import android.content.Context; import android.content.Intent; import android.os.IBinder; import android.os.RemoteException; import android.util.Log;  import com.example.mylibrary.MyRemoteCtrl; import com.example.mylibrary.MySDKStatusCallBack; import com.example.mylibrary.base.Controller; import com.example.mylibrary.callback.RemoteSDKStatusCallBack;  public class MyController implements Controller {       private MyRemoteCtrl mMyRemoteCtrl;     private RemoteSDKStatusCallBack mRemoteSDKStatusCallBack;     private boolean isbind;     private volatile static Controller mInstance;     protected Context mContext;      //死亡链接     private MySDKStatusCallBack mMySDKStatusCallBack = new MySDKStatusCallBack.Stub() {          @Override         public void statusCallBackVisible() throws RemoteException {             mRemoteSDKStatusCallBack.statusCallBackVisible();         }          @Override         public void statusCallBackInvisible() throws RemoteException {             mRemoteSDKStatusCallBack.statusCallBackInvisible();         }          @Override         public void sendMessage(String message) throws RemoteException {             mRemoteSDKStatusCallBack.sendMessage(message);         }      };       private MyController() {     }      @Override     public int init(Context context) {         //初始化服务         Log.d("mysdk", " sdk  初始化服务  ");         mContext = context;         return initService();     }      @Override     public void setStateCallback(RemoteSDKStatusCallBack remoteSDKStatusCallBack) {         Log.d("mysdk", " sdk  setStateCallback  ");         this.mRemoteSDKStatusCallBack = remoteSDKStatusCallBack;     }      private int initService() {         Log.d("mysdk", " sdk  initService  ");         Intent intent = new Intent("com.example.androidsdkdemo.service.MySDKService");         intent.setClassName("com.example.androidsdkdemo", "com.example.androidsdkdemo.service.MySDKService");         isbind = mContext.bindService(intent, this, Service.BIND_AUTO_CREATE);         return 0;     }      @Override     public void setMessage(String msg) {         try {             Log.d("mysdk", " sdk  setMessage  ");             mMyRemoteCtrl.sendMessage(msg);         } catch (RemoteException e) {             e.printStackTrace();         }     }      @Override     public void release() {         Log.d("mysdk", " sdk  release  ");         //SDK内部做释放操作      }      @Override     public void onServiceConnected(ComponentName name, IBinder service) {         Log.d("mysdk", " sdk  onServiceConnected  ");         if (service == null) {             if (mMyRemoteCtrl != null) {                 try {                     mMyRemoteCtrl.unlinkToDeath(mMySDKStatusCallBack.asBinder());                 } catch (RemoteException e) {                     e.printStackTrace();                 }             }             mMyRemoteCtrl = null;         } else {             mMyRemoteCtrl = MyRemoteCtrl.Stub.asInterface(service);             if (mMyRemoteCtrl != null) {                 try {                     mMyRemoteCtrl.linkToDeath(mMySDKStatusCallBack.asBinder());                 } catch (RemoteException e) {                     e.printStackTrace();                 }                  try {                     mMyRemoteCtrl.registerMySDKStatusCallBack(mMySDKStatusCallBack);                 } catch (RemoteException e) {                     e.printStackTrace();                 }             }         }     }      @Override     public void onServiceDisconnected(ComponentName name) {         Log.d("mysdk", " sdk  onServiceDisconnected  ");         if (mMyRemoteCtrl != null) {             try {                 mMyRemoteCtrl.unregisterMySDKStatusCallBack(mMySDKStatusCallBack);                 mMyRemoteCtrl.unlinkToDeath(mMySDKStatusCallBack.asBinder());             } catch (RemoteException e) {                 e.printStackTrace();             }         }         mMyRemoteCtrl = null;     }      public static Controller getInstance() {         if (mInstance == null) {             synchronized (MyController.class) {                 if (mInstance == null) {                     mInstance = new MyController();                 }             }         }         return mInstance;     } }

MyController.java 里有一个 RemoteSDKStatusCallBack对象,这个对象是暴露给客户 让客户进行注册的类对象属于SDK自己的CallBack类,当客户端设置这个Callback之后 SDK中就持有了客户端实现的Callback对象实例, SDK在接收到 服务端的回调之后 可以通过RemoteSDKStatusCallBack 实例回调给客户.这样做有个好处,客户端不会持有服务端的代理对象和不会持有SDK中的AIDL的回调实例,SDK中实现的AIDL具体的Callback就对客户是不可见的,此处RemoteSDKStatusCallBack.java 内部的名字和MySDKStatusCallBack.aidl的相同,也可以根据自己的需求添加接口,或者修改名称.

 package com.example.mylibrary.callback;  public interface RemoteSDKStatusCallBack {     void statusCallBackVisible();      void statusCallBackInvisible();      void sendMessage(String message); }

之后进行进行生成jar包的配置,在mylibrary 的build.gradle 里面添加如下代码

注意 from(‘build/intermediates/aar_main_jar/debug/’) 可能路径不同的版本不同需要搜索一下 classes.jar 路径 进行替换即可

 task makeJar(type:Copy){     //如果之前存在，则先删除     delete 'build/libs/mysdklib.jar'     //设置拷贝的文件     from('build/intermediates/aar_main_jar/debug/')     //生成jar包后的文件目录位置     into('build/libs/')     //include,exclude参数来设置过滤     include('classes.jar')     //重命名     rename('classes.jar','mysdklib.jar') } makeJar.dependsOn(build)

生成jar包的两种方式

  1,可以在根目录执行  ./gradlew makeJar

2.或者在右上角的 Gradle –> mylibrary–>Tasks –> other –> makeJar 双击makeJar 生成

到此 jar包的生成已经做完了.

第二步 : 写服务端的类 服务端app

首先需要将 mylibrary 导入到app中,因为需要要到SDK中的aidl,在APP项目中的build.gradle 中的 dependencies 添加如下代码不然服务端使用不了mylibrary中的aidl文件.

 implementation project(':mylibrary')

MySDKService.java 中的内部类 MyRemoteCtrlImpl 是服务的代理类 也是SDK端拿到的 MyRemoteCtrl代理对象类,服务中我们可以控制代理对象具体功能,那么也就间接的控制了第三方可以使用服务端app的那些功能,我们这里这里没有做具体的控制逻辑,只是将接收到的数据进行返回操作即可.

 package com.example.androidsdkdemo.service;  import android.app.Service; import android.content.Intent; import android.os.IBinder; import android.os.RemoteException; import android.util.Log;  import androidx.annotation.Nullable;  import com.example.mylibrary.MySDKStatusCallBack; import com.example.mylibrary.MyRemoteCtrl;  public class MySDKService extends Service {      private MyRemoteCtrlImpl mCarcorderRemoteCtrl = new MyRemoteCtrlImpl();     private MySDKStatusCallBack mMySDKStatusCallBack = null;     @Nullable     @Override     public IBinder onBind(Intent intent) {         //返回内部代理对象给调用端         return mCarcorderRemoteCtrl.asBinder();     }       public class MyRemoteCtrlImpl extends MyRemoteCtrl.Stub {         private IBinder mBinder = null;         private Object deathRecipient;          @Override         public void sendMessage(String msg) throws RemoteException {            if (mMySDKStatusCallBack != null) {                mMySDKStatusCallBack.sendMessage("我已经接收到你的数据返回给你 =  " + msg);            }         }          @Override         public void linkToDeath(IBinder binder) throws RemoteException {             Log.d("mysdk"," 服务端 建立死亡链接  ");             mBinder = binder;             binder.linkToDeath(mDeathRecipient, 0);         }           @Override         public void unlinkToDeath(IBinder binder) throws RemoteException {             Log.d("mysdk"," 服务端 断开客户端死亡链接  ");             binder.unlinkToDeath(mDeathRecipient, 0);             mBinder = null;         }          @Override         public void registerMySDKStatusCallBack(MySDKStatusCallBack mySDKStatusCallBack) throws RemoteException {             Log.d("mysdk"," 服务端 接收到 registerMySDKStatusCallBack ");             mMySDKStatusCallBack = mySDKStatusCallBack;             // mMySDKStatusCallBack 为第三方通过SDK传递过来的 对象 调用 mySDKStatusCallBack.statusCallBackInvisible()             // 相当于持有  MySDKStatusCallBack mMySDKStatusCallBack              //这里不做操作直接返回即可             if (mMySDKStatusCallBack != null) {                 mySDKStatusCallBack.statusCallBackInvisible();             }         }          @Override         public void unregisterMySDKStatusCallBack(MySDKStatusCallBack mySDKStatusCallBack) throws RemoteException {             Log.d("mysdk"," 服务端 接收到 unregisterMySDKStatusCallBack ");             mMySDKStatusCallBack = null;         }     }        IBinder.DeathRecipient mDeathRecipient =  new IBinder.DeathRecipient() {             @Override             public void binderDied() {               /*  if (mMySDKStatusCallBack != null) {                     try {                         mMySDKStatusCallBack.statusCallBackInvisible();                     } catch (RemoteException e) {                         e.printStackTrace();                     }                 }*/                  //客户端可以执行释放操作                 Log.d("mysdk"," 调用端已经死亡");             }          };  }

在AndroidManifest.xml中天机如下代码       android:enabled=”true”   android:exported=”true” 4.4 版本之后必须添加

        <service             android:name="com.example.androidsdkdemo.service.MySDKService"             android:enabled="true"             android:exported="true">         </service>

到此处服务端添加完成,此时可以运行一下服务端,先安装到手机上方便后期直接调用.

第三步:客户端 clienapp实现

将mysdklib.jar 拷贝到 AndroidSDKDemo/clienapp/libs 下面 并且在 clienapp 项目 中 build.gradle的dependencies中

添加如下:

 implementation files('libs/mysdklib.jar')

在 MainActivity 使用我们的sdk jar包中的类 MyLibSDK 进行服务端交互

 package com.example.clienapp;  import androidx.appcompat.app.AppCompatActivity;  import android.os.Bundle; import android.util.Log; import android.view.View;  import com.example.mylibrary.MyLibSDK; import com.example.mylibrary.callback.RemoteSDKStatusCallBack;  public class MainActivity extends AppCompatActivity {      @Override     protected void onCreate(Bundle savedInstanceState) {         super.onCreate(savedInstanceState);         setContentView(R.layout.activity_main);          MyLibSDK.getInstance().init(this);         MyLibSDK.getInstance().setStateCallback(new RemoteSDKStatusCallBack() {             @Override             public void statusCallBackVisible() {                 Log.d("mysdk"," 客户端  statusCallBackVisible  ");             }              @Override             public void statusCallBackInvisible() {                 Log.d("mysdk"," 客户端  statusCallBackInvisible  ");             }              @Override             public void sendMessage(String s) {                 Log.d("mysdk"," 客户端  sendMessage   " + s);             }         });     }       public void  sedmessage(View view) {         Log.d("mysdk"," 客户端  sendMessage 我是客户端  " );         MyLibSDK.getInstance().setMessage("我是客户端");     }  }

注意先运服务端再运行客户端

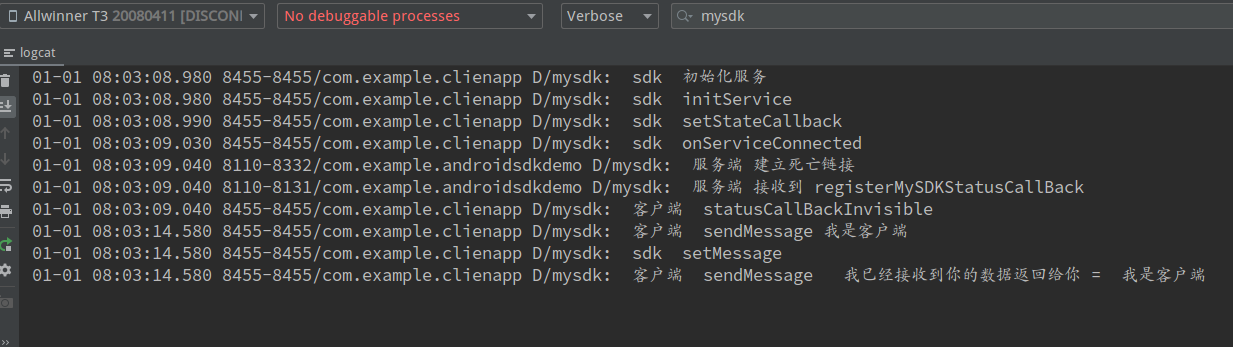

运行结果如下:
