本文从两个方面剖析GPIO：

• 结合《STM32F4xx中文参考手册》，从硬件和寄存器的角度剖析GPIO
• 结合库例程，从软件角度剖析GPIO如何配置，同时剖析嵌入式代码规范

阅读完本文，要能回答以下问题：

1. 简述GPIO口的硬件架构与配置寄存器
2. 配置GPIO口寄存器的代码流程
3. 然后就是结合配置GPIO的代码回答一些嵌入式代码规范的问题：
   1. 寄存器前面的类型修饰符的含义，例如__IO uint32_t ODR
   2. 为啥要用volatile类型修饰符？
   3. 使用unsigned int与int声明后续配置有什么区别？
   4. #define与typedef有什么区别？
   5. 为什么嵌入式代码中有这么多宏定义？
   6. GPIO定义的结构体中的这些配置寄存器变量是怎么映射到实际地址的？
   7. 嵌入式代码中常常需要进行位操作，结合配置GPIO的代码，谈谈如何进行位操作？
   8. 嵌入式代码中常常需要对多位进行位操作，结合配置GPIO的代码，谈谈如何进行位的遍历？
   9. M3M4内核通过位带映射支持直接对位进行操作，谈谈你对位带操作的认识？
   10. 嵌入式代码进入带参数的函数调用中去时，常常会先使用assert_param()函数，结合代码谈谈==assert_param()==的作用

GPIO概述

每组GPIO口包括4个32位的配置寄存器、2个32位的数据寄存器、1个32位的置位/复位寄存器、1个32位锁定寄存器和2个32位复用功能选择寄存器，一共10个寄存器。研究清楚这些寄存器有什么用、以及如何配置，也就搞懂了GPIO。

GPIO硬件架构与寄存器

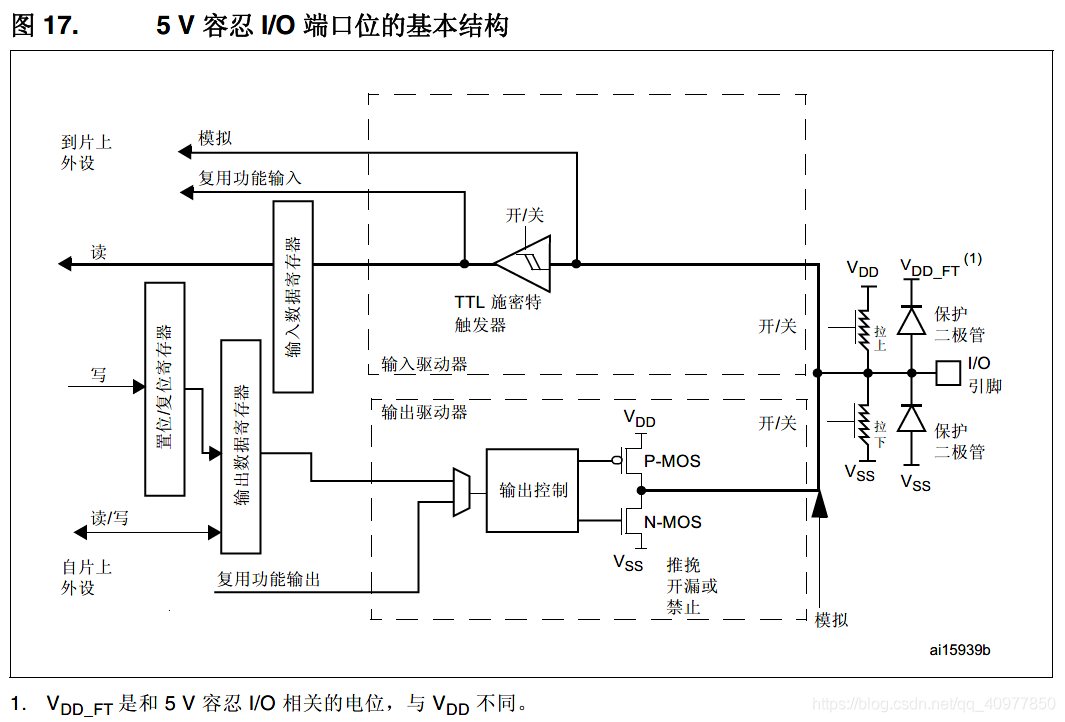

GPIO硬件架构

GPIO工作模式

GPIO有八种工作模式，四种输入工作模式：
1.== 输入浮空模式==。上拉/下拉电阻不起作用，外部电平直接输入到芯片内部，适合电流要求小的场合。信号送至输入数据寄存器
2.== 输入上拉模式==。上拉电阻起作用。低电平输入时对芯片外部有灌电流。信号送至输入数据寄存器
3. 输入下拉模式。下拉电阻起作用。高电平输入时对芯片外部有拉电流。信号送至输入数据寄存器
4. 模拟模式。上拉/下拉电阻不起作用，信号沿模拟输入线输入到芯片内部ADC

四种输出工作模式：

1. 开漏输出模式。CPU通过置位/复位寄存器或直接写操作，设置好输出数据寄存器。输出驱动器只有一个MOS管工作，当输出1时，MOS管截止，通过外接上拉电阻实现输出高电平。当输出0时，MOS管导通，输出低电平。
2. 开漏复用输出模式。输出的数据来自CPU的片上复用外设。
3. 推挽式输出。输出驱动器的NMOS与PMOS管均工作，当输出1时，PMOS导通，输出高电平，当输出0时，NMOS导通，输出低电平。
4. 推挽式复用输出模式。输出的数据来自CPU的片上复用外设。

GPIO上电复位后，默认工作在输入浮空状态。

GPIO相关寄存器

注意，每组GPIO口通过10个相关寄存器管理好，一组包括16个GPIO口，那么，如果某个寄存器需要2位配置一个口，那刚好均分位，如果某个寄存器只需要1位配置一个口，那一般高16位保留。

4个配置寄存器

1、端口模式寄存器（GPIOx_MODER）

• 每两个位控制一个IO口：00—输入浮空模式（复位状态）；01—通用输出模式；10—复用功能模式；11—模拟模式。不用记忆、会查DATASHEET看懂就行

2、端口输出类型寄存器（GPIOx_OTYPER）

• 配置成推挽或开漏输出，每1位就能控制一个IO口，所以高16位保留

3、端口输出速度寄存器（GPIOx_OSPEEDR）

• 有四种输出速度，每两个位控制一个IO口

4、端口上拉下拉寄存器（GPIOx_PUPDR）

• 有三种情况（无上拉下拉、上拉、下拉），每两个位控制一个IO口

2个数据寄存器

5、端口输入数据寄存器（GPIOx_IDR）

• 每个GPIO的输入有两种情况，用一位来记录，所以高16位保留，这些位是只读模式的。

6、端口输出数据寄存器（GPIOx_ODR）

• 每个GPIO的输出有两种情况，用一位来记录，所以高16位保留，这些位是可读可写的。

1个置位/复位寄存器

7、端口置位/复位寄存器（GPIOx_BSRR）

• 高16位为复位位、低16位为置位位。这些位为只写，0无影响，1有作用。
• ==已经有数据寄存器了，为啥还要这个寄存器？==如果只有数据寄存器，每次设置某一个IO口的取值时，需要先进行读操作，保证其他IO口不受影响，再设置这个IO口。有了置位/复位寄存器，无需进行读操作了，把不用操作的IO口写0就不会影响到那些IO口了。

1个锁存寄存器

8、端口锁存寄存器（GPIOx_LCKR）

• 用的不多，当IO口被锁住时，无法执行CPU的写操作了。

2个复用功能寄存器

9、复用功能低位寄存器（GPIOx_AFRL）

每4位控制一个IO口的复用功能，低位寄存器控制低8位的8个GPIO口的复用功能。一个GPIO口可以复用16个复用功能

10、复用功能高位寄存器（GPIOx_AFRH）

每4位控制一个IO口的复用功能，高位寄存器控制高8位的8个GPIO口的复用功能。

GPIO库文件架构与代码剖析

两个层次，首先是寄存器版本例程，学习如何操作相应寄存器实现操控GPIO口。

寄存器版本

GPIO结构体定义

根据上文所讲的，每组GPIO口对应的10个相关寄存器，定义了以下结构体：

typedef struct {   __IO uint32_t MODER; /*!< GPIO port mode register,               Address offset: 0x00      */   __IO uint32_t OTYPER; /*!< GPIO port output type register,        Address offset: 0x04      */   __IO uint32_t OSPEEDR; /*!< GPIO port output speed register,       Address offset: 0x08      */   __IO uint32_t PUPDR; /*!< GPIO port pull-up/pull-down register,  Address offset: 0x0C      */   __IO uint32_t IDR; /*!< GPIO port input data register,         Address offset: 0x10      */   __IO uint32_t ODR; /*!< GPIO port output data register,        Address offset: 0x14      */   __IO uint32_t BSRR; /*!< GPIO port bit set/reset register,      Address offset: 0x18      */   __IO uint32_t LCKR; /*!< GPIO port configuration lock register, Address offset: 0x1C      */   __IO uint32_t AFR[2]; /*!< GPIO alternate function registers,     Address offset: 0x20-0x24 */ } GPIO_TypeDef;

看了上面的结构体定义，我产生了几个疑问：

（1）数据类型_IO uint32_t是什么声明类型？

#define     __IO    volatile             /*!< Defines 'read / write' permissions */ typedef unsigned int uint32_t;

_IO是volatile类型修饰符，uint32_t是unsigned int。

（2）为啥要用volatile类型修饰符？
volatile的意思是告诉编译器，在编译源代码时，对这个变量不要使用优化。具体看这篇文章.

比如写这个io端口的时候，如果没有这个volatile,很可能由于编译器的优化，会先把值先写到一个缓冲区，到一定时候
再写到io端口，这样就不能使数据及时的写到io端口，有了volatile说明以后，就不会再经过cache,write buffer这种，而是直接写到io端口，从而避免了读写io端口的延时

（3）使用unsigned int与int声明的区别？
unsigned int占四个字节，int是默认有符号的即signed int也占4个字节。有符号无符号在使用上有区别，例如我要把寄存器ODR的32位全置1，十进制下，按照无符号类型我要赋值2³²-1，有符号类型我要赋值-2³¹

（4）#define与typedef有什么区别？

• 在编程中使用typedef目的一般有两个，一个是给变量一个易记且意义明确的新名字，另一个是简化一些比较复杂的类型声明。
• #define 宏名 字符串 。其中的“#”表示这是一条预处理命令。凡是以“#”开头的均为预处理命令。“define”为宏定义命令。“标识符”为所定义的宏名。“字符串”可以是常数、表达式、格式串等。
• 关键字typedef在编译阶段有效，由于是在编译阶段，因此typedef有类型检查的功能。
  define则是宏定义，发生在预处理阶段，也就是编译之前，它只进行简单而机械的字符串替换，而不进行任何检查。具体看这篇文章.

（5）结构体中的这些变量是怎么跟实际地址映射到一起的呢？

GPIO地址映射

使用上述声明的结构体定义了11组GPIO

#define GPIOA               ((GPIO_TypeDef *) GPIOA_BASE) #define GPIOB               ((GPIO_TypeDef *) GPIOB_BASE) #define GPIOC               ((GPIO_TypeDef *) GPIOC_BASE) #define GPIOD               ((GPIO_TypeDef *) GPIOD_BASE) #define GPIOE               ((GPIO_TypeDef *) GPIOE_BASE) #define GPIOF               ((GPIO_TypeDef *) GPIOF_BASE) #define GPIOG               ((GPIO_TypeDef *) GPIOG_BASE) #define GPIOH               ((GPIO_TypeDef *) GPIOH_BASE) #define GPIOI               ((GPIO_TypeDef *) GPIOI_BASE) #define GPIOJ               ((GPIO_TypeDef *) GPIOJ_BASE) #define GPIOK               ((GPIO_TypeDef *) GPIOK_BASE)

这时候又有疑问了，GPIO的地址映射是什么样的？

每组GPIO的地址是用外设总线基地址+偏移量定义好的

#define GPIOA_BASE            (AHB1PERIPH_BASE + 0x0000) #define GPIOB_BASE            (AHB1PERIPH_BASE + 0x0400) #define GPIOC_BASE            (AHB1PERIPH_BASE + 0x0800) #define GPIOD_BASE            (AHB1PERIPH_BASE + 0x0C00) #define GPIOE_BASE            (AHB1PERIPH_BASE + 0x1000) #define GPIOF_BASE            (AHB1PERIPH_BASE + 0x1400) #define GPIOG_BASE            (AHB1PERIPH_BASE + 0x1800) #define GPIOH_BASE            (AHB1PERIPH_BASE + 0x1C00) #define GPIOI_BASE            (AHB1PERIPH_BASE + 0x2000) #define GPIOJ_BASE            (AHB1PERIPH_BASE + 0x2400) #define GPIOK_BASE            (AHB1PERIPH_BASE + 0x2800)

外设总线基地址是用外设基地址+偏移量定义好的

/*!< Peripheral memory map */ #define APB1PERIPH_BASE       PERIPH_BASE #define APB2PERIPH_BASE       (PERIPH_BASE + 0x00010000) #define AHB1PERIPH_BASE       (PERIPH_BASE + 0x00020000) #define AHB2PERIPH_BASE       (PERIPH_BASE + 0x10000000)

外设基地址是绝对地址了。

#define SRAM2_BASE            ((uint32_t)0x2001C000) /*!< SRAM2(16 KB) base address in the alias region                              */ #define SRAM3_BASE            ((uint32_t)0x20020000) /*!< SRAM3(64 KB) base address in the alias region                              */ #define PERIPH_BASE           ((uint32_t)0x40000000) /*!< Peripheral base address in the alias region

GPIO初始化（寄存器配置）

下面这些是sys.h里面的代码块，也就是正点原子自己写的，但位操作的思想值得学习一番。

GPIO初始化分为三步：使能IO口时钟、配置IO口寄存器、配置初始值。

void LED_Init(void) {        RCC->AHB1ENR|=1<<1;//使能PORTB时钟 GPIO_Set(GPIOB,PIN0|PIN1,GPIO_MODE_OUT,GPIO_OTYPE_PP,GPIO_SPEED_100M,GPIO_PUPD_PU); //PB0,PB1ÉèÖÃ  LED0=1;//LED0关闭  LED1=1;//LED1关闭 }

（1）位或操作|=的作用：进行位操作，让指定的位置1。
（2）左移<<优先级比位或|=高，因此这里是将AHB1ENR的第二位置1

void GPIO_Set(GPIO_TypeDef* GPIOx,u32 BITx,u32 MODE,u32 OTYPE,u32 OSPEED,u32 PUPD) {    u32 pinpos=0,pos=0,curpin=0; for(pinpos=0;pinpos<16;pinpos++) {   pos=1<<pinpos; //一个个引脚遍历   curpin=BITx&pos;//检查该位是否需要设置 if(curpin==pos) //如果需要设置，开始设置 {    GPIOx->MODER&=~(3<<(pinpos*2)); //先清除原本的设置    GPIOx->MODER|=MODE<<(pinpos*2); //设置新的模式  if((MODE==0X01)||(MODE==0X02)) //如果是输出模式/外设输出模式 { //设置输出模式/外设输出模式下需要配置的寄存器     GPIOx->OSPEEDR&=~(3<<(pinpos*2)); //清零     GPIOx->OSPEEDR|=(OSPEED<<(pinpos*2));//置位     GPIOx->OTYPER&=~(1<<pinpos) ; //清零     GPIOx->OTYPER|=OTYPE<<pinpos; //置位 }      GPIOx->PUPDR&=~(3<<(pinpos*2)); //清零    GPIOx->PUPDR|=PUPD<<(pinpos*2); //置位 } } } GPIO_Set(GPIOB,PIN0|PIN1,GPIO_MODE_OUT,GPIO_OTYPE_PP,GPIO_SPEED_100M,GPIO_PUPD_PU);//配置两个GPIO口

上面定义的函数配置了IO口所需的4个配置寄存器，配置IO口的规范操作是进行位操作。

1. 接口参数：GPIO_TypeDef* GPIOx指定哪一组GPIO口，u32 BITx指定该组GPIO口配置哪些位，以及4个配置寄存器该配置好的值。
2. 如何定义配置的GPIO口，以及如何遍历IO口展开配置过程？

//GPIO口的引脚编号定义 #define PIN0    1<<0 #define PIN1    1<<1 #define PIN2    1<<2 #define PIN3    1<<3 #define PIN4    1<<4 #define PIN5    1<<5 #define PIN6    1<<6 #define PIN7    1<<7 #define PIN8    1<<8 #define PIN9    1<<9 #define PIN10    1<<10 #define PIN11    1<<11 #define PIN12    1<<12 #define PIN13    1<<13 #define PIN14    1<<14 #define PIN15    1<<15

定义好GPIO口的引脚编号标志符，需要配置哪些位就把哪些位的标志符进行位或操作。

遍历的实现，是定义一个可变索引pos=1<<pinpos，当标志符curpin=BITx&pos的值与索引pos相同时，锁定到了要操作的位。这里也可以发现&操作是尽可能让位置0的。

3. 我们常常需要对某些位复位，怎么进行呢？
   以GPIOx->MODER&=~(3<<(pinpos*2))为例，由于MODER是两位定义一个IO口的功能，所以操作的基本单元是二进制11，将11左移到需要设置的IO口的那些位<<(pinpos * 2)。然后取反再位与，保证需要设置的位清零，其它位保持不变。
4. 置位就是进行位或操作。
5. 其它寄存器同样按照先清零（=取反再位与）再设置（位或）的逻辑来配置。

GPIO赋值操作

对ODR、IDR的操作进行宏定义

//IO口操作，只对单一IO口 //确保n小于16 #define PAout(n)   BIT_ADDR(GPIOA_ODR_Addr,n)  //输出 #define PAin(n)    BIT_ADDR(GPIOA_IDR_Addr,n)  //输入 #define LED0 PAout(1) // DS0 #define LED1 PAout(0) // DS1    LED0=1; LED1=1;//给ODR寄存器相应位映射的地址写1赋值。

其中位地址映射BIT_ADDR()的宏定义如下：

#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2))  #define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))  #define BIT_ADDR(addr, bitnum)   MEM_ADDR(BITBAND(addr, bitnum))

使用GPIOA的结构体基地址+偏移量，定位到了ODR寄存器

#define GPIOA_ODR_Addr    (GPIOA_BASE+20) //0x40020014

同样产生了一些疑问：
（1）内存都是字节地址，这为什么能定位到字节中的某一位，是我理解出问题了？

• 对于F1、F4(7系列没有)，内核架构支持位地址映射（位带操作），可以把每一个比特位膨胀（映射）为一个字（32位、4字节），访问这个字地址就达到访问位的目的。

• 映射关系是人为规定的，但能够映射的位带区地址范围是有约束的，SRAM区最低1MB（0X20000000~0X200FFFFF）与片外外设区最低1MB范围是位带区地址。

• 此代码定义的映射关系为(addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2)，把GPIOA_ODR的地址中的指定位bitnum通过基地址+偏移量的方式映射到SRAM区0X20000000中去。

（2）为什么要有位带操作？

• 如果没有位带操作，只能先把某个地址的32位的字数据全部读出来，再掩蔽不需要的位，再置位，再把置位后的字写入该地址。有了位带操作，可以直接操作需要的位了。
• 在多任务中，位带操作用于实现共享资源在任务间的“互锁操作”，以前的读-改-写需要3条指令，导致中间有两个能被中断的空当，而位带操作是一种原子操作。

（3）取址符号*的使用把人搞糊涂了，怎么理解清楚？

• 看这篇文章.

（4）为啥有这么多宏定义？

• 宏是产生内嵌代码的唯一方法。如果你在你的代码里面定义了大量函数，且这些函数需要反复调用，那你最好把这些函数改成宏定义的形式，提高性能要求！
• 但是要注意，宏定义只是简单的字符串替换，注意好括号的使用。

HAL库版本

首先比较下使用寄存器(位带操作)与使用KAL库的代码结构有什么不同

• 代码架构一致，可以认为在寄存器的基础上，又加了一层函数封装成了HAL库的库函数，供人使用。
• 标准库与HAL库并没啥本质区别，API的不同表现形式与实现手段。重点学习HAL(hardware abstract layer)如何对具体硬件层面进行抽象的。
• 具体不同点有：HAL库的初始化、使用HAL库函数配置GPIO口、使用HAL库函数读写GPIO口。

//使用HAL库 int main(void) { HAL_Init(); //初始化HAL Stm32_Clock_Init(360,25,2,8); //设置时钟，180MHZ delay_init(180); //初始化延时函数 LED_Init(); //设置GPIO口 while(1) { HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,GPIO_PIN_RESET); HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET); delay_ms(1000); HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,GPIO_PIN_SET); HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_RESET); delay_ms(1000); } } //操作寄存器 int main(void) { Stm32_Clock_Init(360,25,2,8); //ÉèÖÃʱÖÓ,180Mhz delay_init(180); //³õʼ»¯ÑÓʱº¯Êý LED_Init(); //³õʼ»¯LED    while(1) {          LED0=0; //LED0ÁÁ       LED1=1; //LED1Ãð delay_ms(500);    LED0=1; //LED0Ãð    LED1=0; //LED1ÁÁ delay_ms(500); } }

下面学习HAL库怎么封装寄存器操作的。

GPIO结构体定义

typedef struct {   uint32_t Pin; /*!< Specifies the GPIO pins to be configured.                            This parameter can be any value of @ref GPIO_pins_define */    uint32_t Mode; /*!< Specifies the operating mode for the selected pins.                            This parameter can be a value of @ref GPIO_mode_define */    uint32_t Pull; /*!< Specifies the Pull-up or Pull-Down activation for the selected pins.                            This parameter can be a value of @ref GPIO_pull_define */    uint32_t Speed; /*!< Specifies the speed for the selected pins.                            This parameter can be a value of @ref GPIO_speed_define */    uint32_t Alternate; /*!< Peripheral to be connected to the selected pins.                              This parameter can be a value of @ref GPIO_Alternate_function_selection */ }GPIO_InitTypeDef;

跟寄存器形式相比较，似乎少了一些定义，然后发现定义的Mode变量既可以设置端口模式，还可以设置端口输出类型。

#define  GPIO_MODE_INPUT                        ((uint32_t)0x00000000)   /*!< Input Floating Mode                   */ #define  GPIO_MODE_OUTPUT_PP                    ((uint32_t)0x00000001)   /*!< Output Push Pull Mode                 */ #define  GPIO_MODE_OUTPUT_OD                    ((uint32_t)0x00000011)   /*!< Output Open Drain Mode                */ #define  GPIO_MODE_AF_PP                        ((uint32_t)0x00000002)   /*!< Alternate Function Push Pull Mode     */ #define  GPIO_MODE_AF_OD                        ((uint32_t)0x00000012)   /*!< Alternate Function Open Drain Mode    */

怎么实现一个32位的变量去设置两个32位的寄存器的呢？那就要看后续GPIO初始化的程序。

GPIO初始化设置

void LED_Init(void) {     GPIO_InitTypeDef GPIO_Initure; __HAL_RCC_GPIOB_CLK_ENABLE(); //使能IO时钟       GPIO_Initure.Pin=GPIO_PIN_0|GPIO_PIN_1; //PB1,0     GPIO_Initure.Mode=GPIO_MODE_OUTPUT_PP; //推挽输出     GPIO_Initure.Pull=GPIO_PULLUP; //上拉     GPIO_Initure.Speed=GPIO_SPEED_HIGH; //¸高速 HAL_GPIO_Init(GPIOB,&GPIO_Initure); HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET); //PB0置1 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,GPIO_PIN_SET); //PB1置1 }

首先是对GPIO_InitTypeDef的成员变量赋值，然后进入HAL_GPIO_Init()函数

HAL库版本的GPIO初始化代码有100多行，比寄存器版本的代码多了10倍，为什么？我们接着研究

1、首先，HAL_GPIO_Init()接收两个入口参数，第一个变量是寄存器版本定义的GPIO_TypeDef变量类型，由此我们知道，GPIO原始的寄存器地址声明在这个变量里面，实际上还是要操作这些配置寄存器。第二个变量是GPIO_InitTypeDef类型，是我们新定义的类型

 HAL_GPIO_Init(GPIOB,&GPIO_Initure);

2、进入函数内部的第一步，就是进行入口参数的有效性判断。几乎是带参数的函数前面都有调用assert_param()

 /* Check the parameters */ assert_param(IS_GPIO_ALL_INSTANCE(GPIOx)); assert_param(IS_GPIO_PIN(GPIO_Init->Pin)); assert_param(IS_GPIO_MODE(GPIO_Init->Mode)); assert_param(IS_GPIO_PULL(GPIO_Init->Pull));

assert_param()可以对表达式进行判断，如果表达式为真，什么都不执行，如果表达式为假，进入错误日志函数。这个函数常用于调试阶段检查是否有参数输入错误。

 #define assert_param(expr) ((expr) ? (void)0 : assert_failed((uint8_t *)__FILE__, __LINE__)) #define IS_GPIO_SPEED(SPEED) (((SPEED) == GPIO_SPEED_FREQ_LOW)  || ((SPEED) == GPIO_SPEED_FREQ_MEDIUM) ||                                ((SPEED) == GPIO_SPEED_FREQ_HIGH) || ((SPEED) == GPIO_SPEED_FREQ_VERY_HIGH))

3、有效性判断后，开始进行遍历寻找需要设置的IO口，当IO口被索引到之后，开始正式配置寄存器。

for(position = 0; position < GPIO_NUMBER; position++) { /* Get the IO position */     ioposition = ((uint32_t)0x01) << position; /* Get the current IO position */     iocurrent = (uint32_t)(GPIO_Init->Pin) & ioposition; if(iocurrent == ioposition) { //开始配置寄存器 }

4、配置寄存器的操作同上，按照先清零（=取反再位与）再设置（位或）的先后顺序来配置

 assert_param(IS_GPIO_SPEED(GPIO_Init->Speed)); /* Configure the IO Speed */         temp = GPIOx->OSPEEDR;          temp &= ~(GPIO_OSPEEDER_OSPEEDR0 << (position * 2));         temp |= (GPIO_Init->Speed << (position * 2));         GPIOx->OSPEEDR = temp;

GPIO赋值操作

 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET); //PB0置1

同样，第一个入口参数是寄存器版本定义的GPIO_TypeDef变量类型，由此我们知道，实际上还是操作这些配置寄存器。函数内部就是设置BSRR寄存器，很容易看明白。

void HAL_GPIO_WritePin(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState) { /* Check the parameters */ assert_param(IS_GPIO_PIN(GPIO_Pin)); assert_param(IS_GPIO_PIN_ACTION(PinState)); if(PinState != GPIO_PIN_RESET) {     GPIOx->BSRR = GPIO_Pin; } else {     GPIOx->BSRR = (uint32_t)GPIO_Pin << 16; } }
