一、测试背景

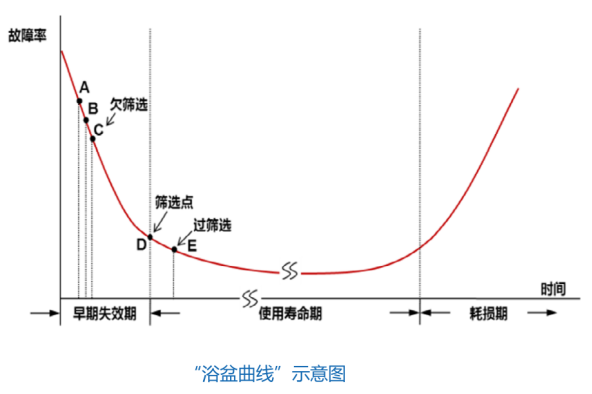

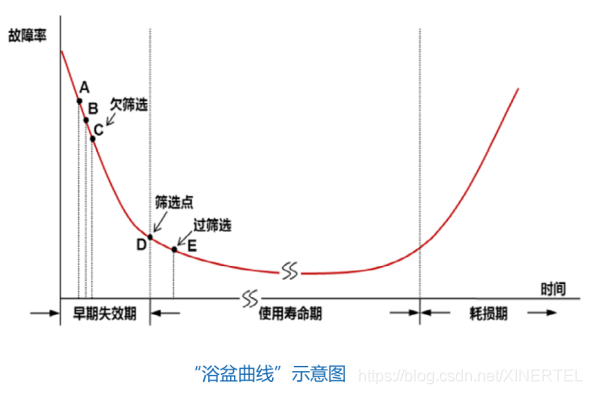

随着网络的高速发展与网络速率的不断提升，用户对网络产品的可靠性要求也越来越高。网络产品的故障符合“浴盆曲线”规律，生产过程中的严格测试能够及早发现问题，降低成本，提升良品率。全面可靠的生产测试还可以实现闭环、前推设计和工艺改进，保证企业的可持续发展。

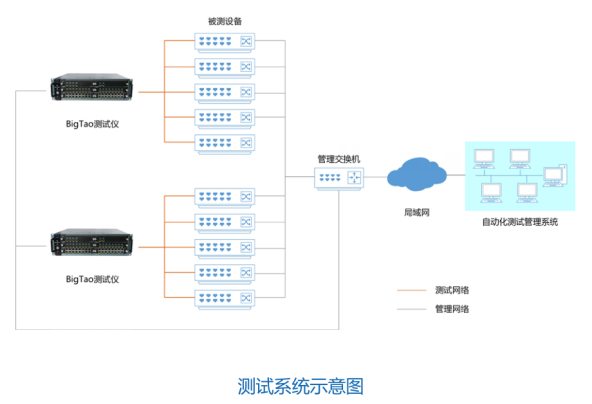

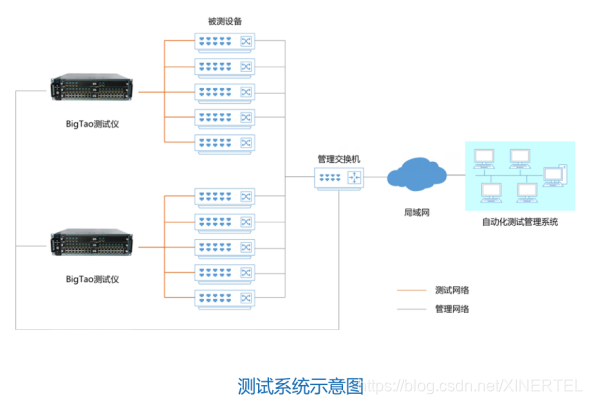

网络设备的生产测试，如PON、交换机、光猫、电力猫、EOC和路由器等，相对研发测试区别较大，尤其关注准确、高效和自动化。信而泰通过软硬件结合的方式，为产线量身定做高效自动化的测试解决方案。整机96端口的高密度测试机箱，满足生产线上集中测试的需求。TeleATT自动化测试平台，支持汇聚、交互、环回等三十多种测试模式以及多种报文配置，支持生产线上的批量异步测试，无需人工干预，保证测试过程全面，高效和自动化。

二、TeleATT生产自动化测试软件简介：

TeleATT是信而泰推出了适用于生产测试场景的自动化测试软件，对该软件配合适当的信而泰机箱和接口卡，可对DUT（被测设备）执行批量、并行、自动化的流量测试。
该软件适用于小型网络设备在生产组装阶段的测试，例如盒式交换机、ONU、家用路由器等。而且该软件支持一键自动化测试、多窗口并行测试、测试日志快速查看、预置多种测试任务、多视图灵活切换、中英文界面快速切换等特色功能。
本文将为您介绍信而泰TeleATT串口拓展测试。

三、测试拓扑

本测试项目是通过安装TeleATT客户端的测试电脑串口实现串口拓展测试功能，将RS232串口线对接DUT的串口与测试电脑的串口。

四、设备及测试任务配置

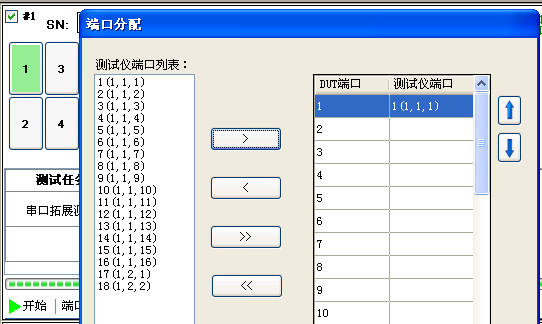

连接机框→选择端口→添加”串口拓展测试”任务
这里需要注意的是，串口拓展测试是通过测试电脑的串口给DUT下发指令截取信息，所以只需任意选择一个端口即可。

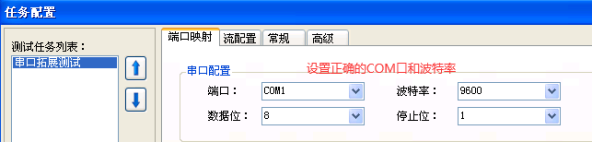

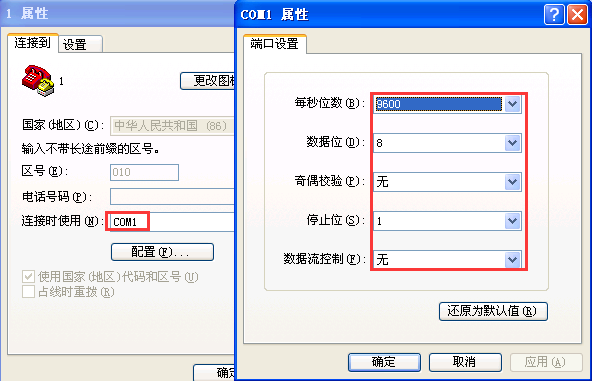

五、设置串口配置参数

这里我们建议先用超级终端机手动调试一遍，下发指令能显示相关信息后，把配置参数和命令移植过来。

六、点击“增加”按钮，添加指令

以抓取MAC-ADDRESS地址为例，需要用到的命令1条：
·display dev man

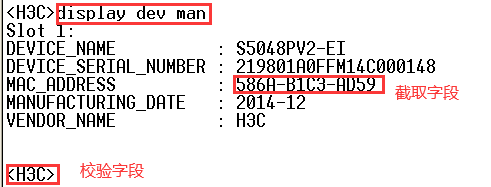

在超级终端机手动下指令的信息如下：

如果有多行指令，按照此方法多次操作即可。

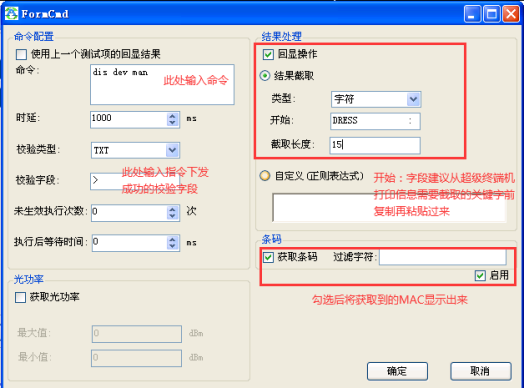

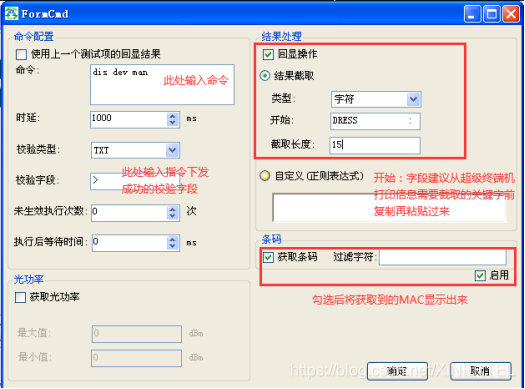

TeleATT软件对应的配置方法如下：
方法1：使用结果截取方法

没有标注的地方使用默认值即可

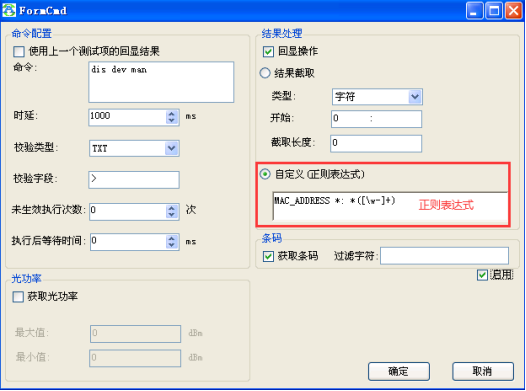

方法2：使用正则表达式方法

以上两种截取的方式二选一即可。

时延：命令行每个字符的延时时间

校验字段：如终端机打印信息里的，也可以省略写成 >。

校验类型：预留字段（默认）

未生效执行次数：没有抓到校验字段时重复执行多少次

执行后等待时间：这条命令执行后的等待时间

回显操作：对回显进行操作（比较光功率、获取条码）结果截取：

开始：如果类型是 “位置”，就是从第几个字符开始截图；如果类型是 “字符”，就是从这个关键字字符开始截取。

截取长度：截取的字符个数

自定义（正则表达式）： 获取条码:把匹配到的字符作为 DUT 的条码，只有串口拓展测试在第一项，才有效 过滤字符：比如“：”，截取到的 00:00:01:01:01:01 就会过滤掉“：”显示 000001010101

获取光功率：获取光功率值，保存到 LOG。 最大值，最小值：设置一个判断大小值，范围内为 PASS，反之 Fail。

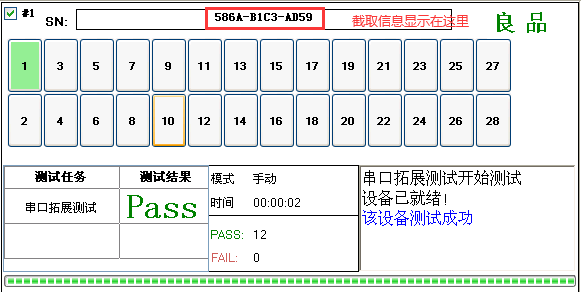

七、测试结果

成功截取到信息

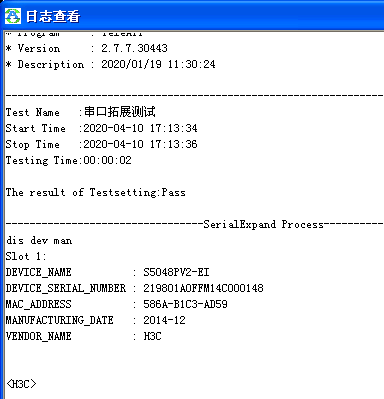

八、测试日志信息

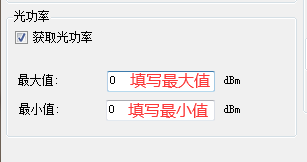

如果是抓取ONU的功率值，截取功率值操作方法同上。如果要判断功率值是否符合范围，需要勾选下图配置最大值和最小值。
