原理：点这里
有问题欢迎留言哦~

文章目录

五位阵列乘法器

五位无符号乘法流水线

原码一位乘法器

补码一位乘法器

五位阵列乘法器

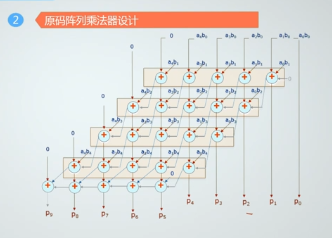

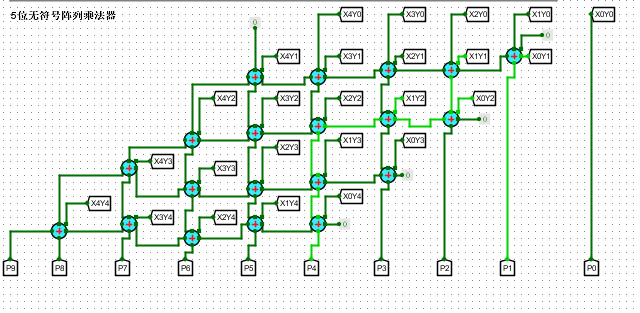

电路图

此处注意：全加器FA的cout端是进位端而非输出端
Logisim计组实验七乘法器treblez's blog-
使用硬件控制比循环累加的速度快得多。

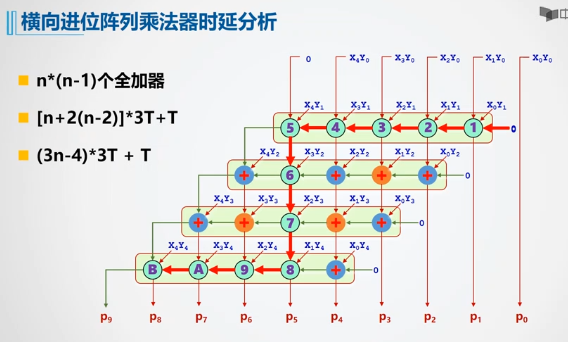

但是存在串行进位链

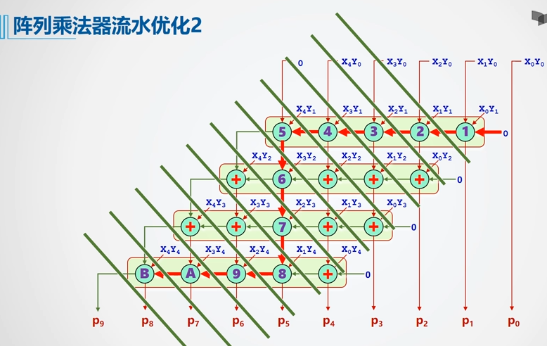

改进版：

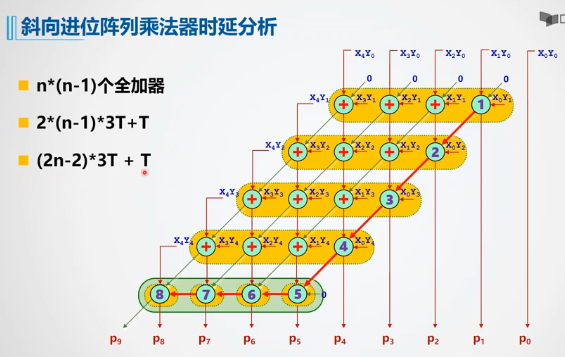

时间延迟分析

T是计算相加数的一级门延迟
3n–>2n
性能差别在1.5倍
Logisim计组实验七乘法器treblez's blog-

五位无符号乘法流水线

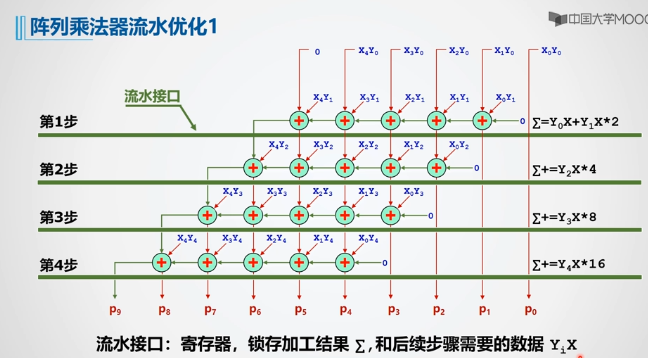

原理图

Logisim计组实验七乘法器treblez's blog-

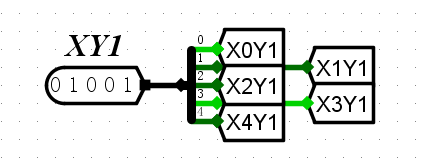

这里的
$XY_{n}$

是通过这种集线器电路实现的，也就是X和Y的不同位 Logisim计组实验七乘法器treblez's blog-

Logisim计组实验七乘法器treblez's blog-

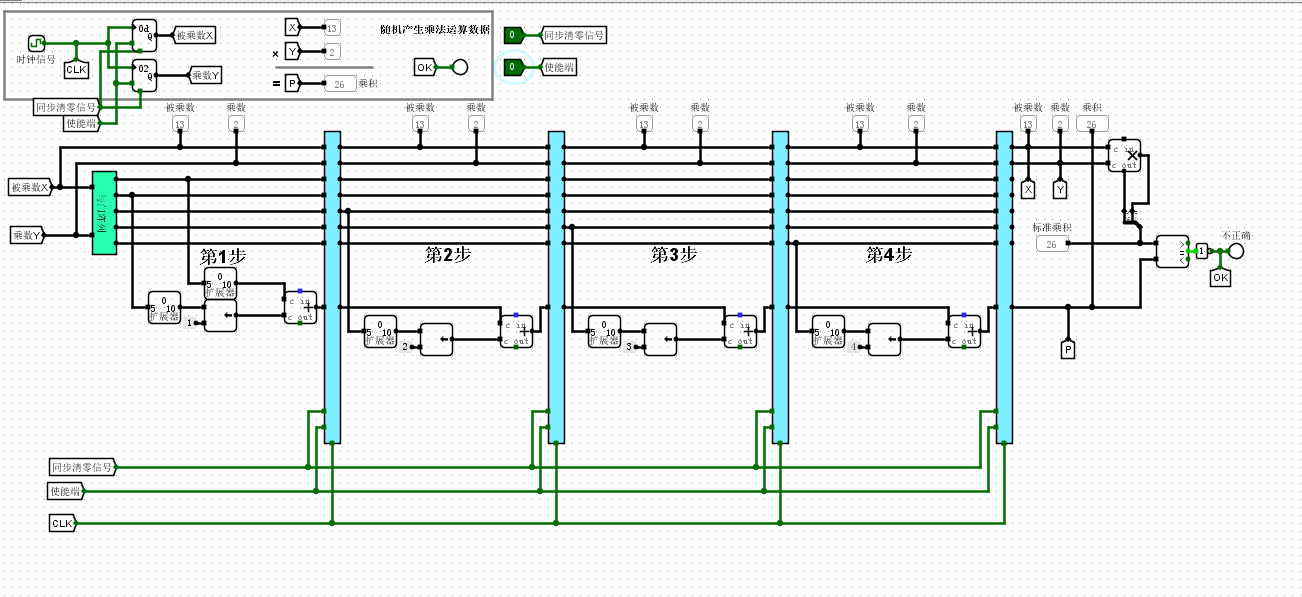

电路图

~~一看就是老电工了~~
过程就是：驱动时钟–打开使能端–产生新的随机数–关闭使能端–计算
Logisim计组实验七乘法器treblez's blog-

原码一位乘法器

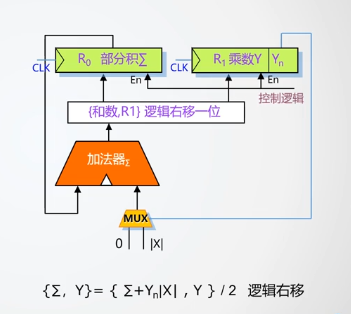

原理图

Logisim计组实验七乘法器treblez's blog-

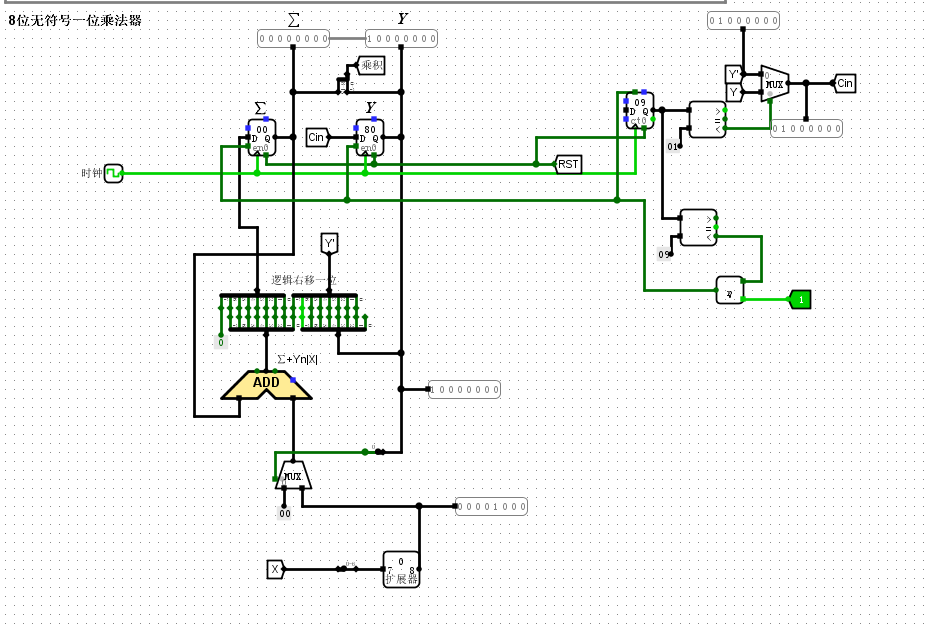

电路图

Logisim计组实验七乘法器treblez's blog-

补码一位乘法器

原理图

Logisim计组实验七乘法器treblez's blog-

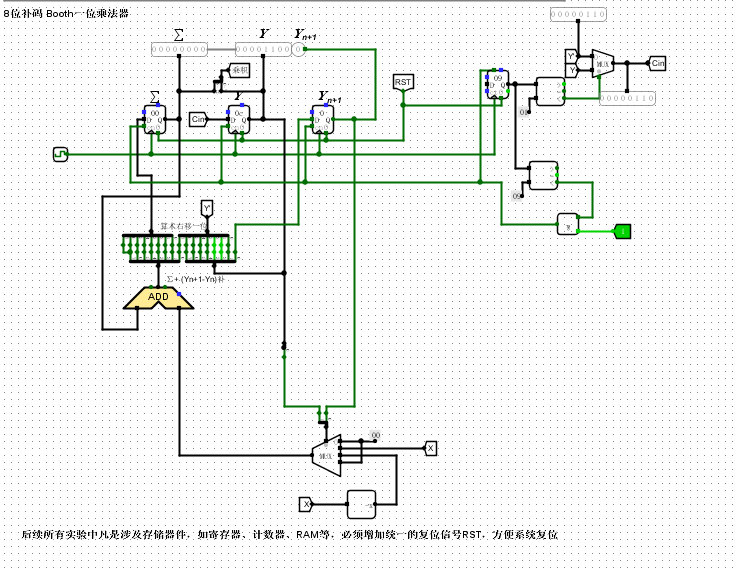

电路图

Logisim计组实验七乘法器treblez's blog-

Logisim计组实验七乘法器treblez's blog-
