理论背景

1.只读模块 (分数占比0%)
【实验目的】

1. 掌握应用电路仿真软件Pspice/Multisim等对高频电容反馈型LC振荡器的仿真设计方法。

2. 掌握高频电容反馈型LC振荡器的直流工作点、反馈系数和负载等变化时对其主要性能如振荡频率、输出电压幅度和起振时间等的影响。

2.只读模块 (分数占比0%)

【实验原理】

高频LC振荡器广泛应用于通信电子系统、射频测试测量仪器、医疗仪器和物体探测装置中，其本质是将直流供电电源的能量转换为交流输出信号，本身不需要外部激励就能自动地实现能量转换，一般由晶体管、选频回路、反馈电路等组成。选频电路采用LC谐振回路的振荡器称为LC振荡器。在通信系统中，LC振荡器可以产生发射机中的载波，或作为接收机的本地振荡器。常用的LC振荡器有电容反馈型和电感反馈型两种类型，其中，电容反馈型振荡器由于高频波形较好，应用更加广泛。

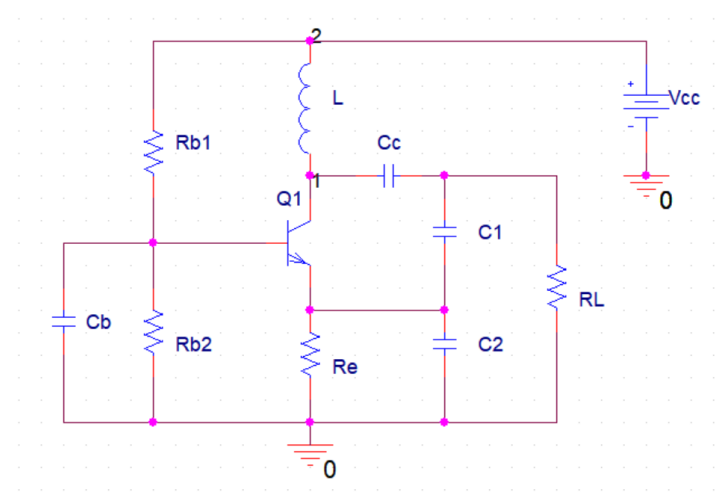

常见的电容反馈型LC振荡器有共基极和共发射极两种结构。共基极组成的典型电路如图1所示，其中L、C1和C2组成振荡回路，Rb1、Rb2为晶体管的直流偏置电阻，Re为发射极电阻，Cb、Cc分别是基极和集电极耦合电容，取值较大，RL为负载电阻。

该振荡器的振荡频率为

$f_0 = frac{1}{2pisqrt{LC_Sigma}}approx frac{1}{2pisqrt{Lfrac{C_1C_2}{C_1+C_2}}}$

f0​=2πLCΣ​​1​≈2πLC1​+C2​C1​C2​​​1​

实际仿真时，由于考虑了晶体管结电容的影响，如集电结电容与C1并联，发射结电容与C2并联，实际电路的电容值要比理论计算值大，故振荡频率会低一些。

该振荡器的反馈系数为

$F approx frac{C_1}{C_1+C_2}$

F≈C1​+C2​C1​​

可见，若通过改变C1或C2来改变反馈系数F，振荡频率也将随之改变。

高频LC振荡器的设计涉及晶体管的选型、晶体管直流工作点的选择、振荡频率的计算、反馈系数的确定和输出信号幅度的调整等。

高频振荡器在选择晶体管时与高频小信号放大器类似，尽量选择特征频率fT较高（大于5～10倍的振荡频率）、结电容小一些的晶体管，同时要求晶体管的 b 值不能太小，否则不容易起振。

振荡器在起振时，晶体管需工作在放大状态，其发射结要导通。为了确保能够起振，需要有足够大的增益A，以满足AF > 1的振幅起振条件，F为反馈系数。起振后，振幅逐渐增大，达到稳定的平衡状态时，AF = 1。增益A的大小与晶体管的直流工作点和负载都相关，也关系到输出电压的幅值。

3.只读模块 (分数占比0%)
【实验内容】

用电路仿真软件Pspice/Multisim仿真设计一个高频电容反馈型LC振荡器，满足以下要求：

1. 晶体管采用共基组态；

2. 实现无目测失真的正弦波输出；

3. 振荡频率在
   $15～20MHz$

   15～20MHz之间；

4. 输出电压的幅值不小于2V；

5. 晶体管的
   $I_{CQ}=2～4mA$

   ICQ​=2～4mA；

6. 反馈系数
   $F=0.2～0.5$

   F=0.2～0.5；

7. 电源电压VCC为12V；

8. 晶体管推荐采用Q2N2222，其
   $β=255.9$

   β=255.9，特征频率
   $f_T ≈ 398MHz$

   fT​≈398MHz。

参数设计

首先我们控制变量，让
$L1=1mu H$

L1=1μH
之后由：
$f_0 = frac{1}{2pisqrt{LC_Sigma}}approx frac{1}{2pisqrt{Lfrac{C_1C_2}{C_1+C_2}}}$

f0​=2πLCΣ​​1​≈2πLC1​+C2​C1​C2​​​1​

可以估算出
$C_Sigma$

CΣ​的数量级大概是
$10^{-10}F$

10−10F

之后，由于
$F approx frac{C_1}{C_1+C_2}$

F≈C1​+C2​C1​​，我们就限定
$C_1:C_2=1:2$

C1​:C2​=1:2，这样F系数一定能满足要求。

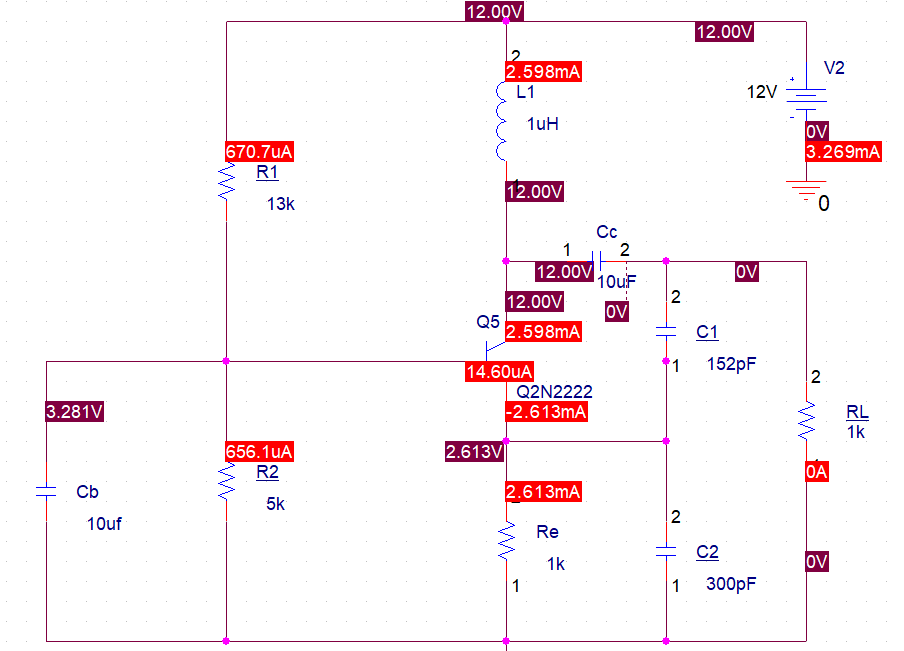

静态工作点方面，我设计成：

其他元器件主要是经验数据：

直流工作点分析

直流偏置
$V_B=frac{VCC·R_2}{R_1+R_2}=3.3V$

VB​=R1​+R2​VCC⋅R2​​=3.3V
静态工作点

$I_{CQ}=2.598mAin(2mA, 4mA)$

ICQ​=2.598mA∈(2mA,4mA)
放大倍数

$beta= frac{I_{CQ}}{I_{BQ}}=frac{2.598mA}{14.60mu A}=177.9$

β=IBQ​ICQ​​=14.60μA2.598mA​=177.9
工作状态

$V_{BE}=3.281V-2.613V=0.668V$

VBE​=3.281V−2.613V=0.668V

$V_{CE}=VCC-VE=9.387Vgtgt V_{sat}=0.3V$

VCE​=VCC−VE=9.387V>>Vsat​=0.3V
因此可以确定是处于放大区

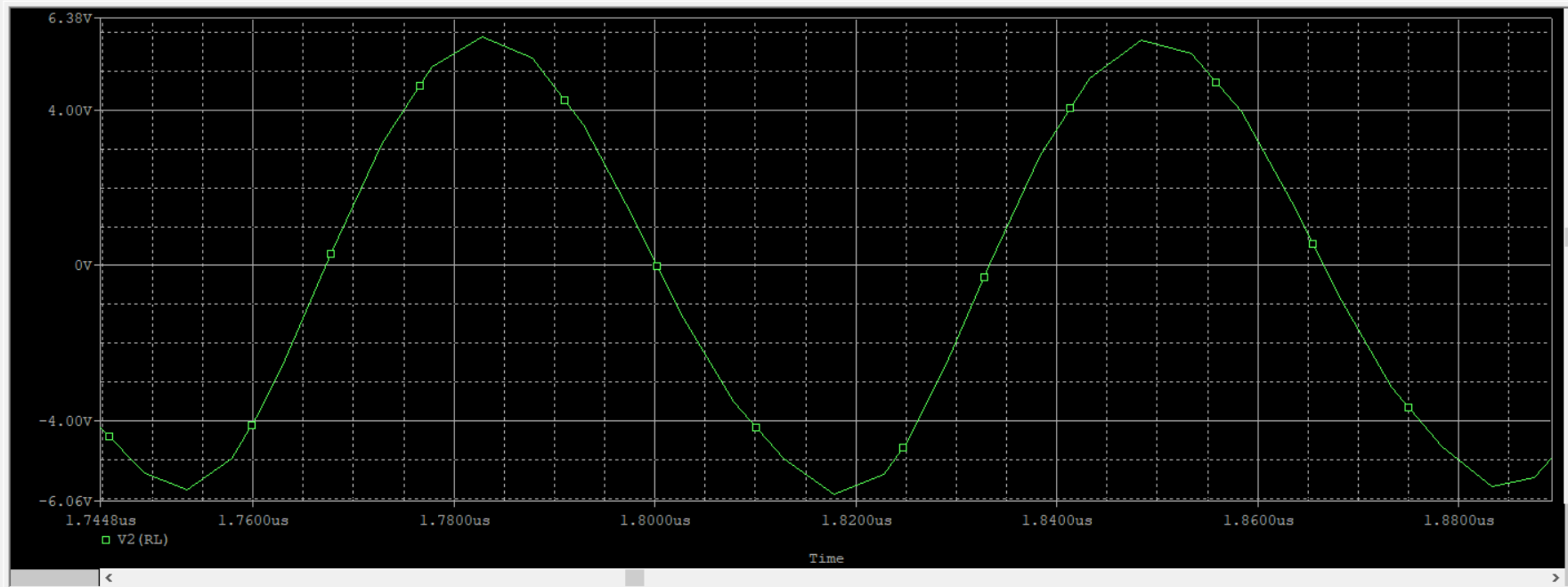

瞬态分析

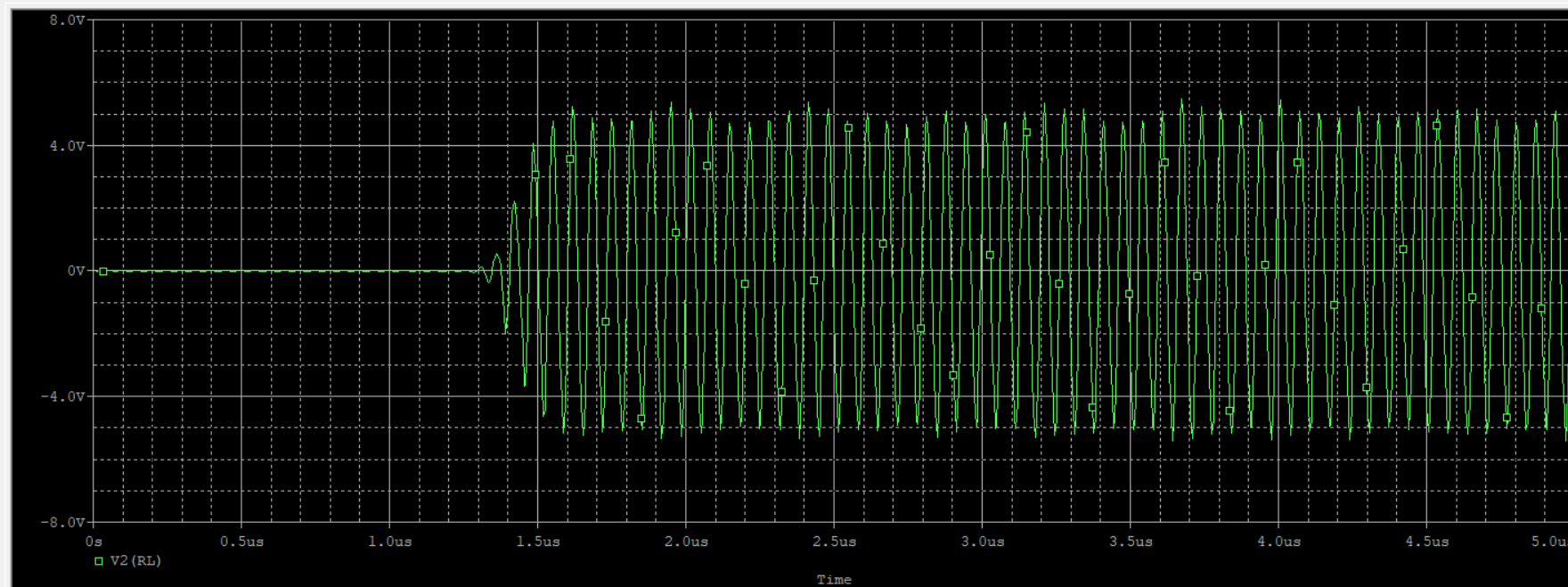

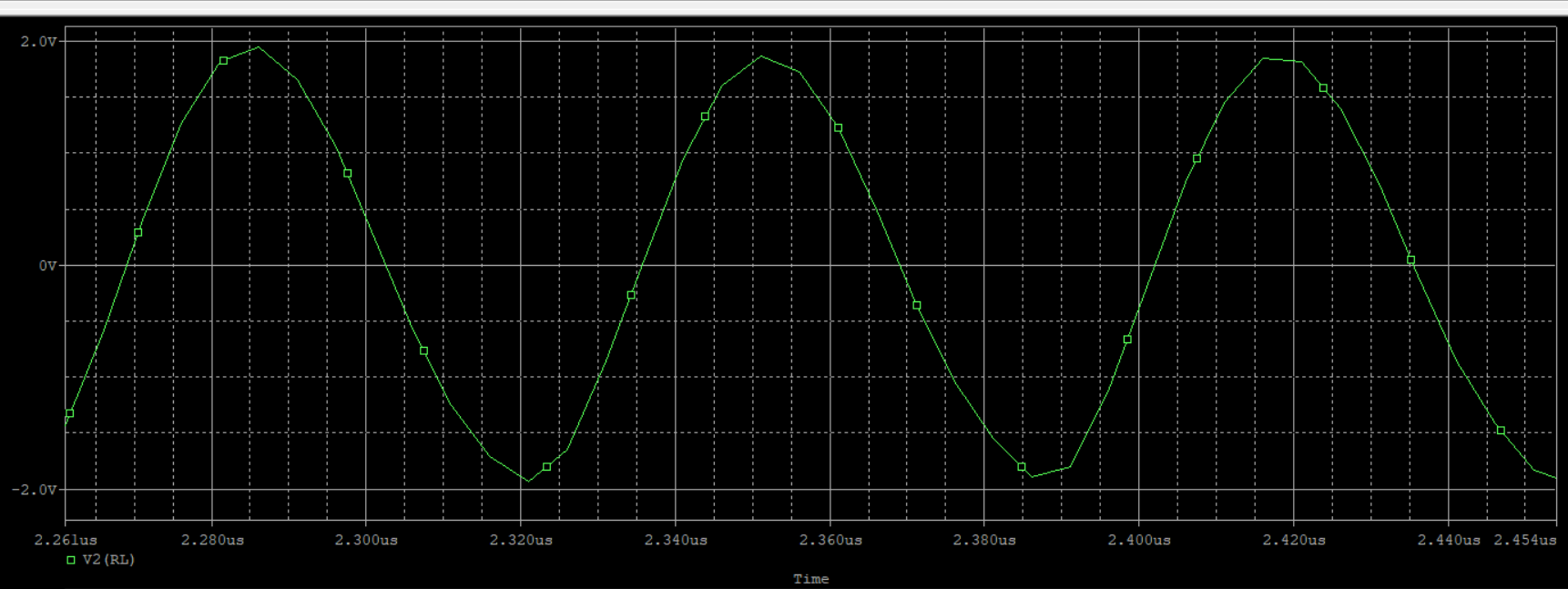

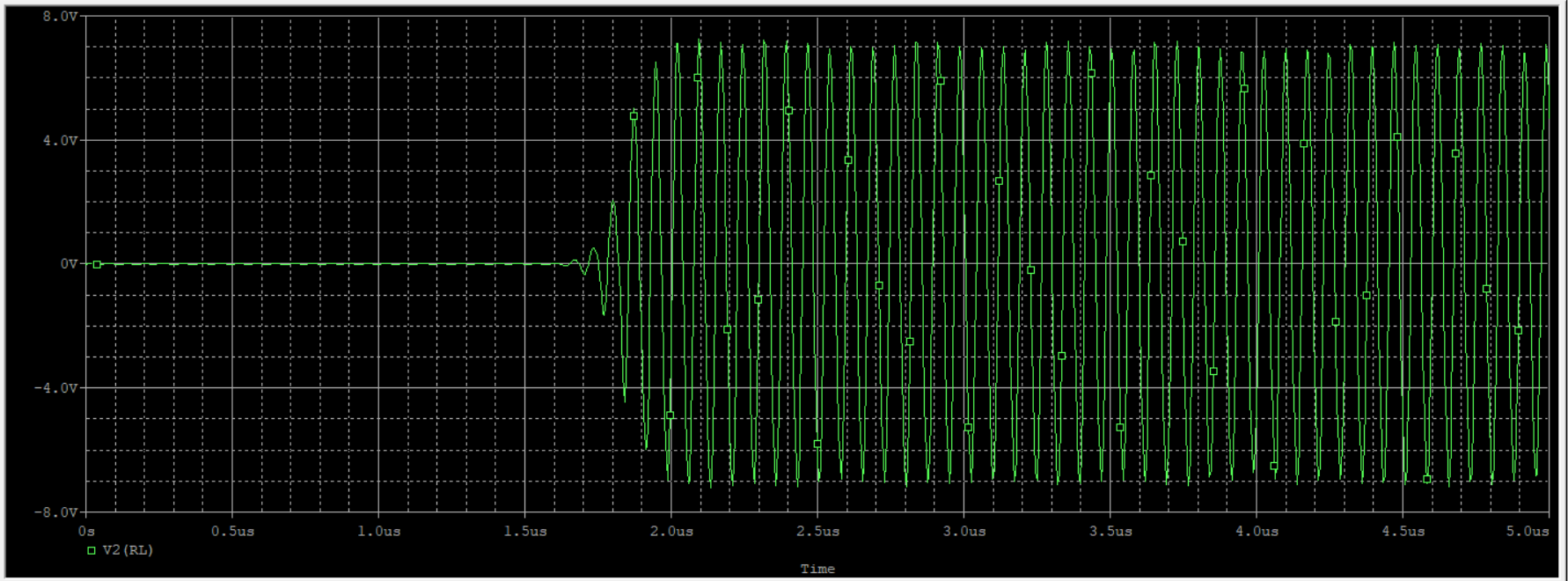

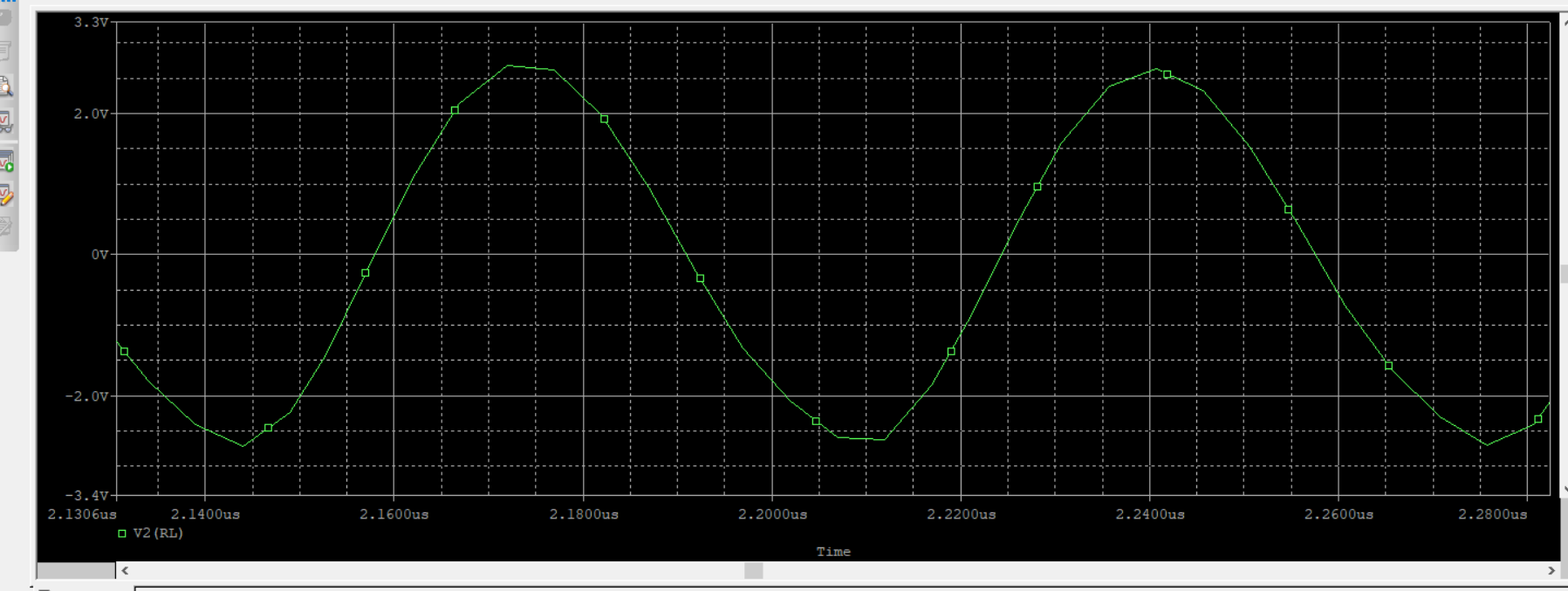

• 图一

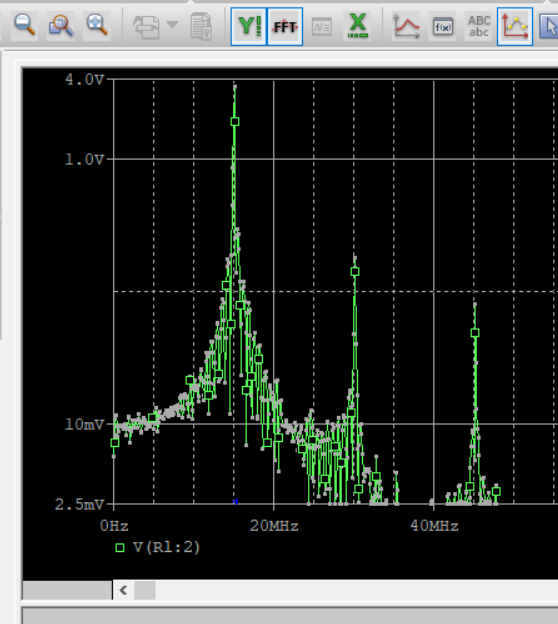

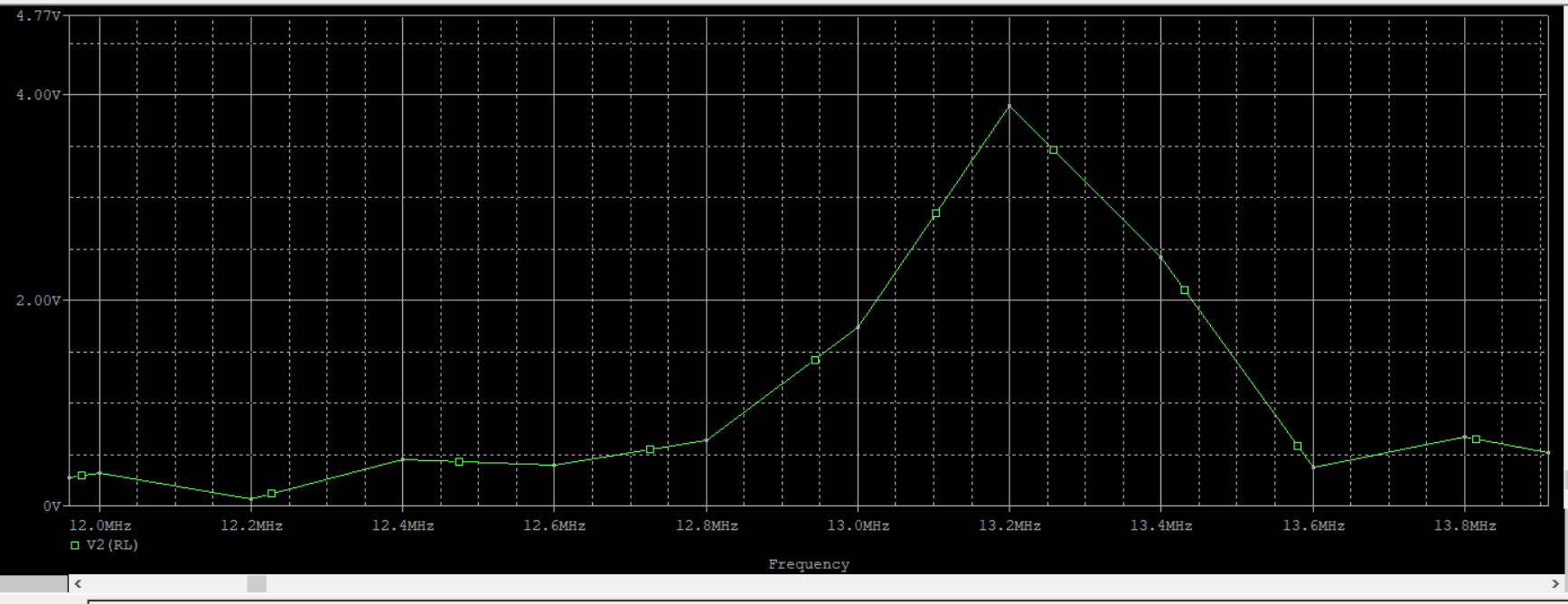

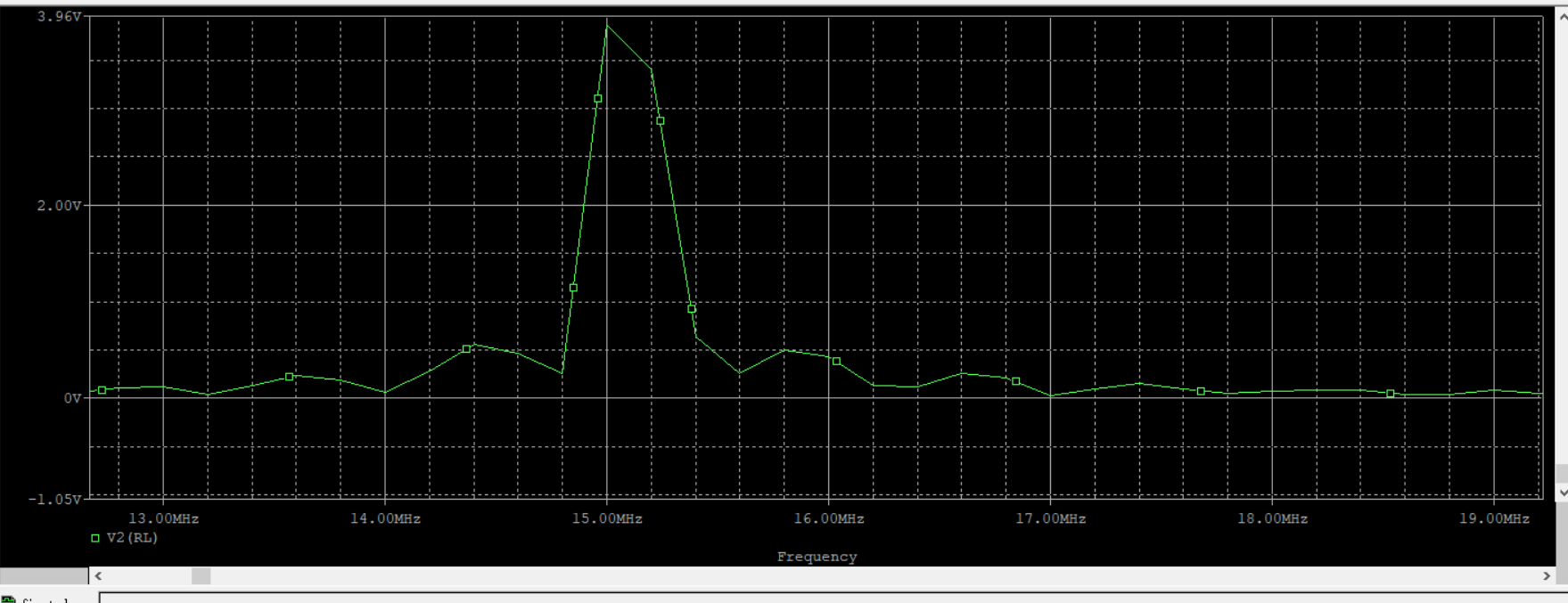

• 图二 傅里叶分析图 指数Y轴


• 图三 傅里叶分析图 普通Y轴


• 图三

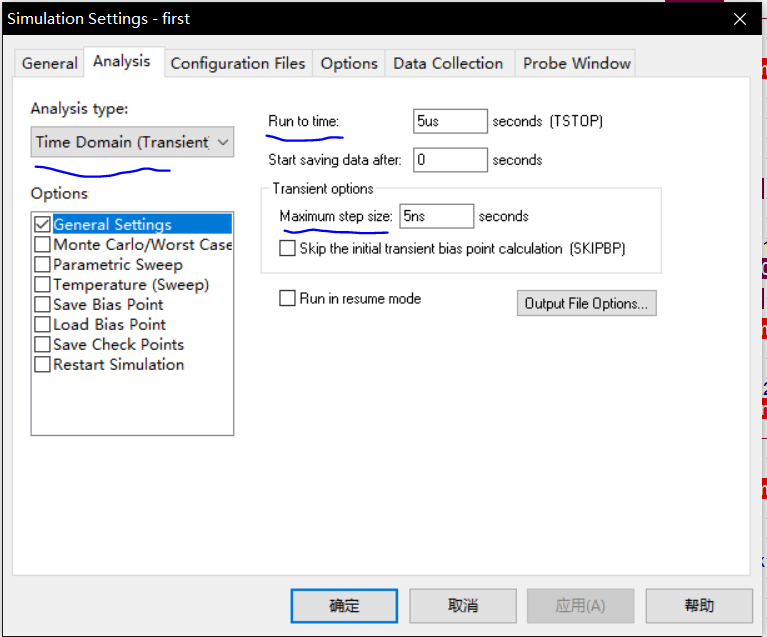

这里说几个非常重要的细节，就是仿真的参数设计：

• Analysis type 分析方式 选择时域分析
• Run to time 仿真的总时间 选择大概5~10us左右就好 按自己构图的喜好调节
• Maximum step size 这里一般选择5ns为好

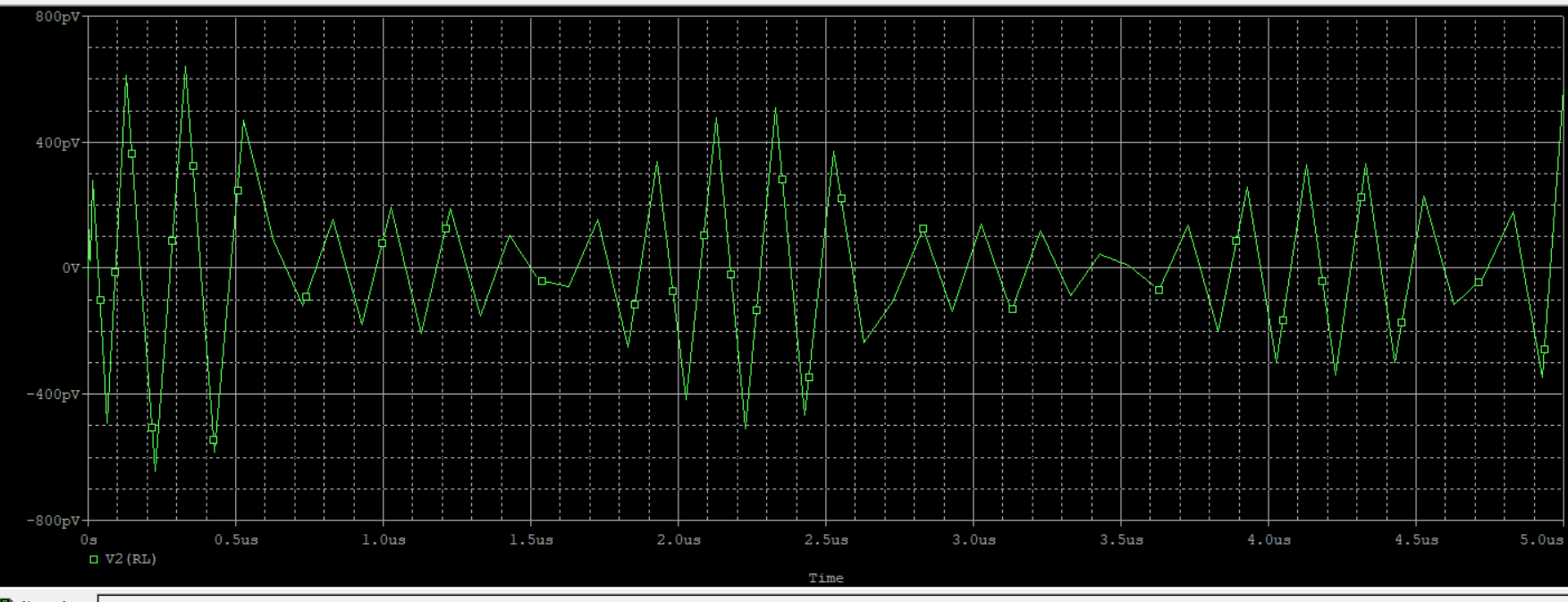

  这里如果没有设置，你的波形就会是这个样子：

  因此这个设置非常关键！

$I_{CQ}$

ICQ​ 对起振时间和电压幅度的影响

•

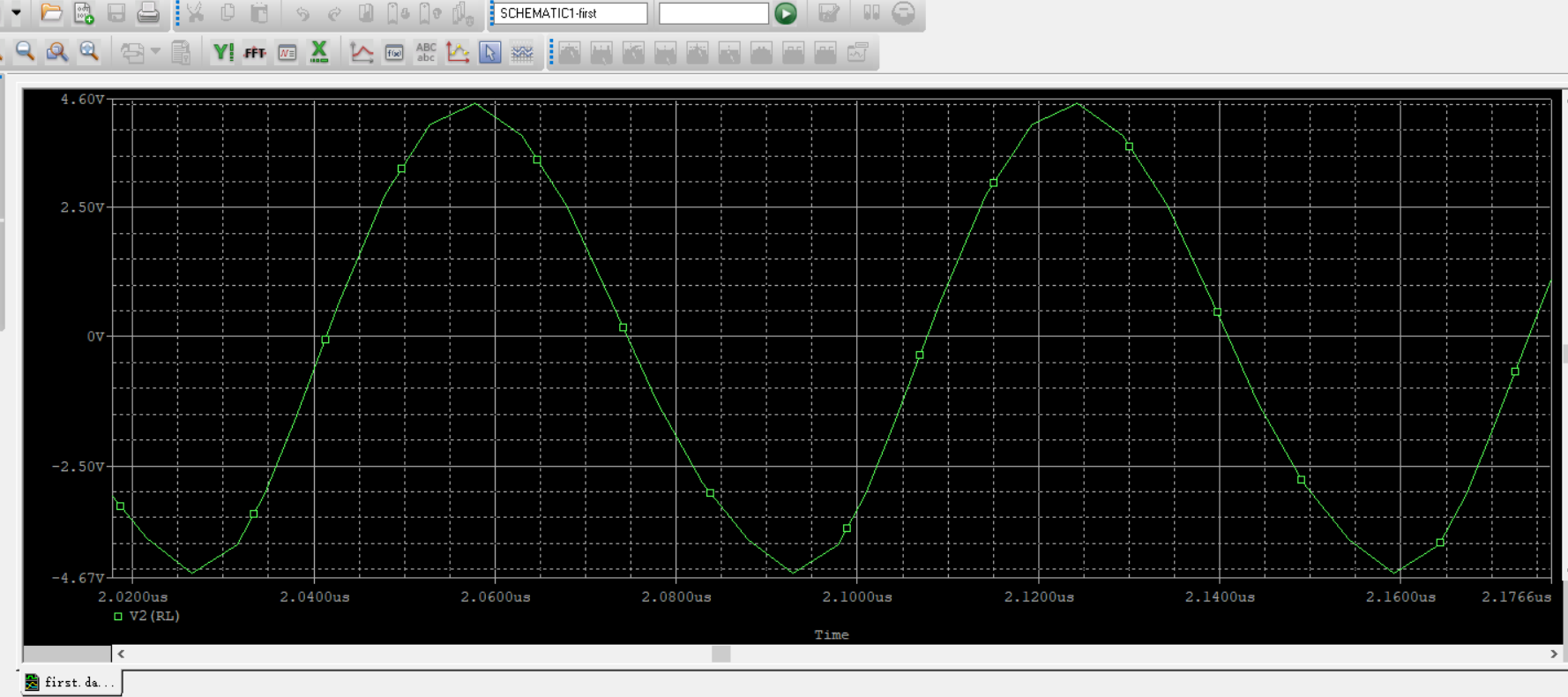

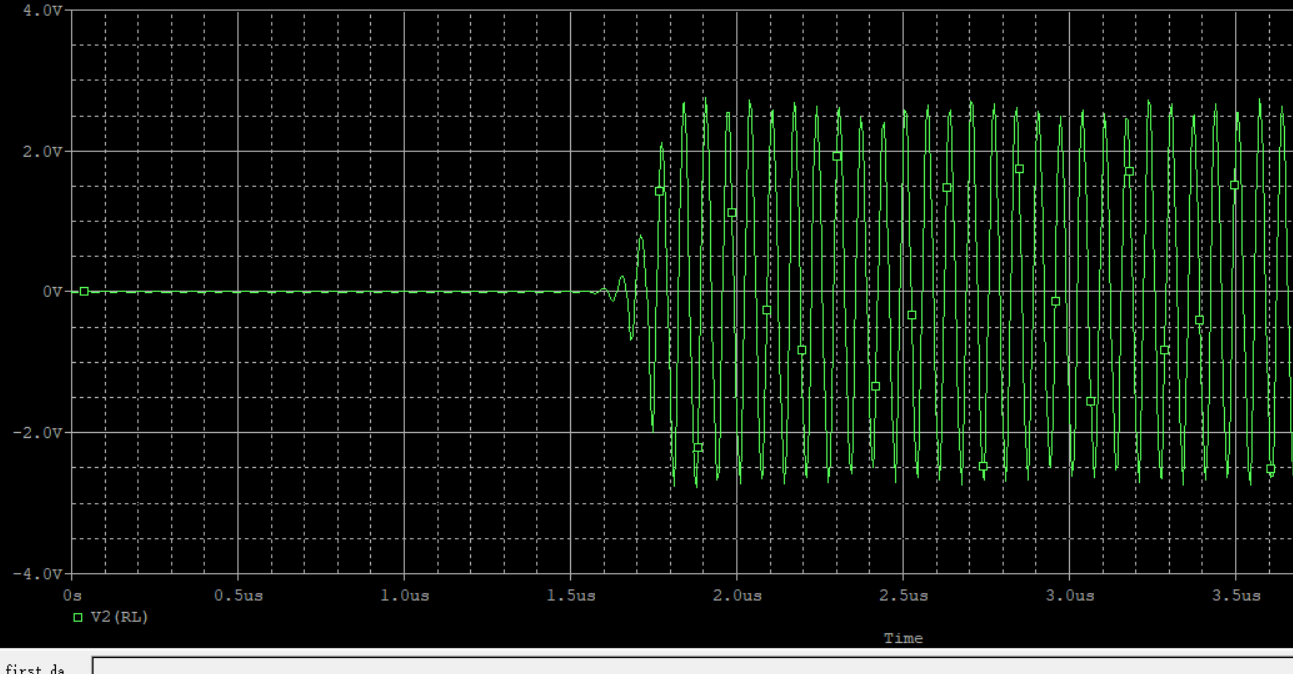

  $R_e=1.5kOmega$

  Re​=1.5kΩ



  $I_{CQ}=1.749mA$

  ICQ​=1.749mA

  $V_{CPP}=2.71V$

  VCPP​=2.71V

  $t_{起振时间}=1.61us$

  t起振时间​=1.61us

•

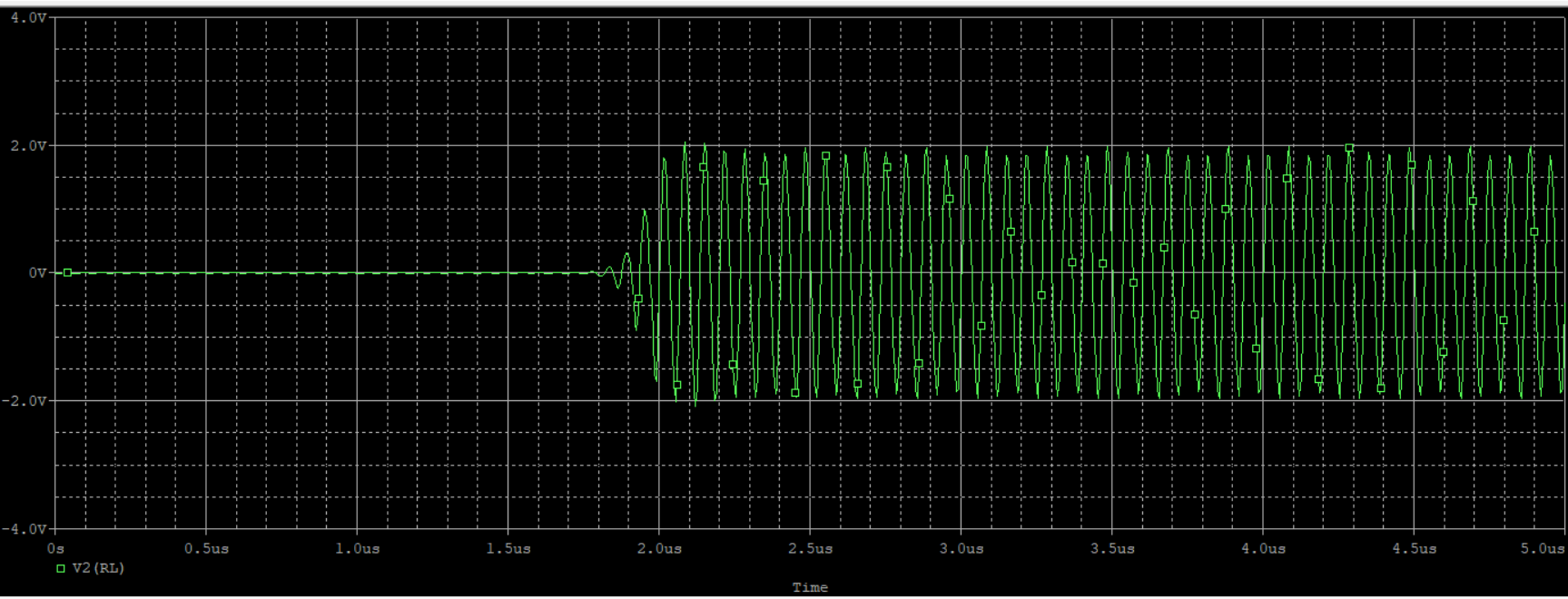

  $R_e=2kOmega$

  Re​=2kΩ



  $I_{CQ}=1.320mA$

  ICQ​=1.320mA

  $V_{CPP}=1.93V$

  VCPP​=1.93V

  $t_{起振时间}=1.83us$

  t起振时间​=1.83us

•

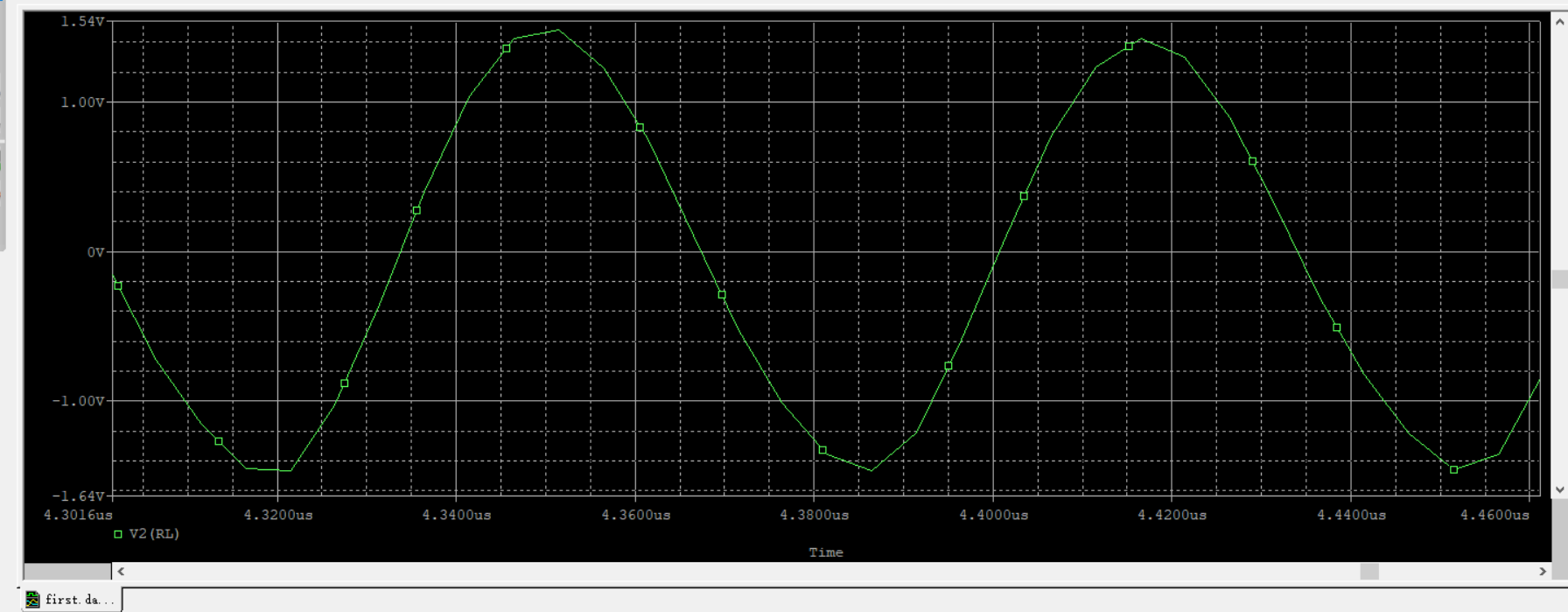

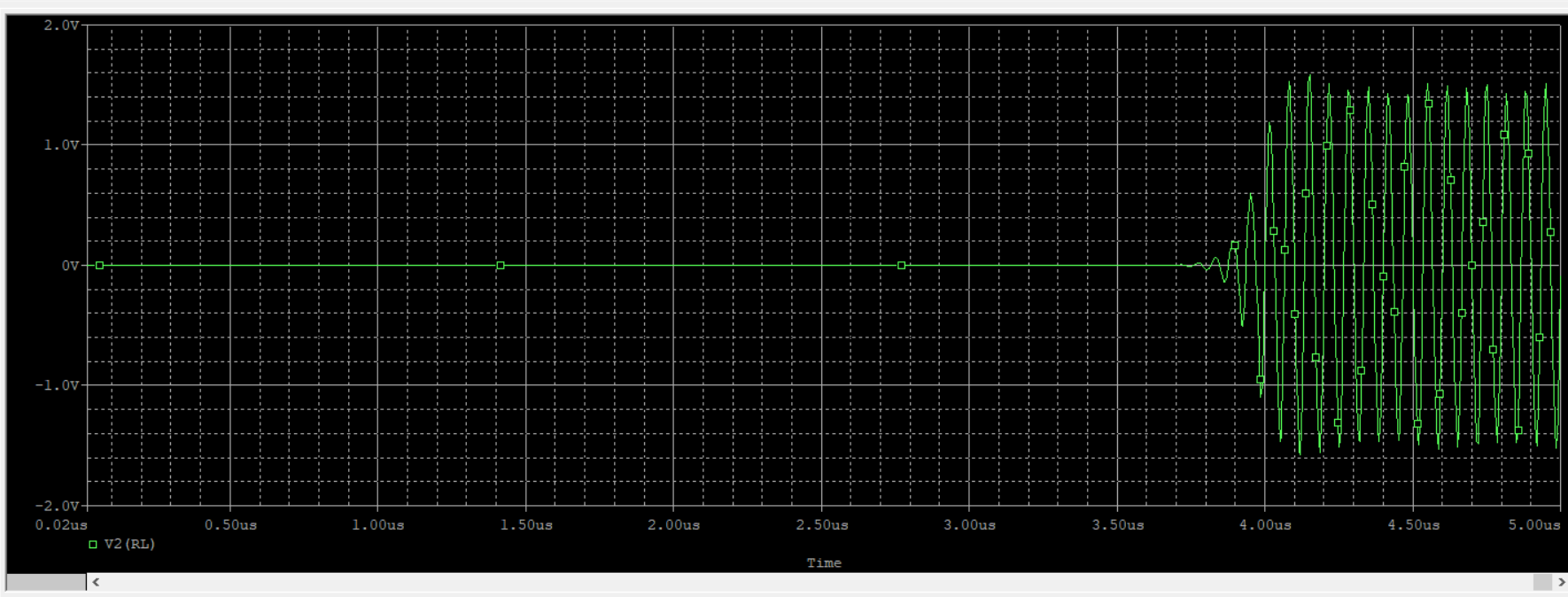

  $R_e=2.5kOmega$

  Re​=2.5kΩ



  $I_{CQ}=1.060mA$

  ICQ​=1.060mA

  $V_{CPP}=1.49V$

  VCPP​=1.49V

  $t_{起振时间}=3.77us$

  t起振时间​=3.77us

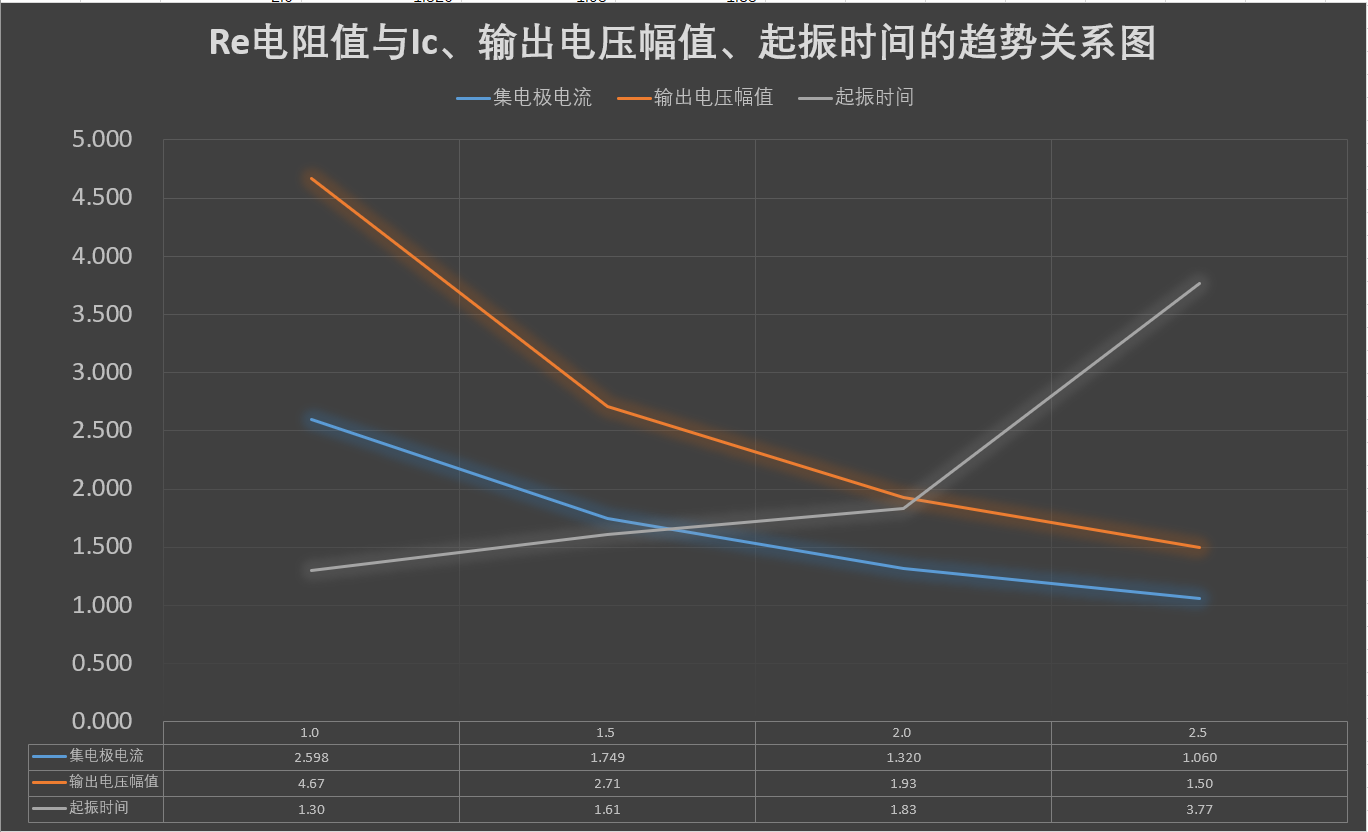

对比以上数据，我们可以得到下表：

因此，在一定范围内，
$R_{e}$

Re​与
$V_{CPP}$

VCPP​和
$I_{CQ}$

ICQ​均呈负相关关系，同时与
$t_{起振时间}$

t起振时间​呈现正相关关系。

回路电容
$C_2$

C2​，对起振时间、振荡频率的影响。

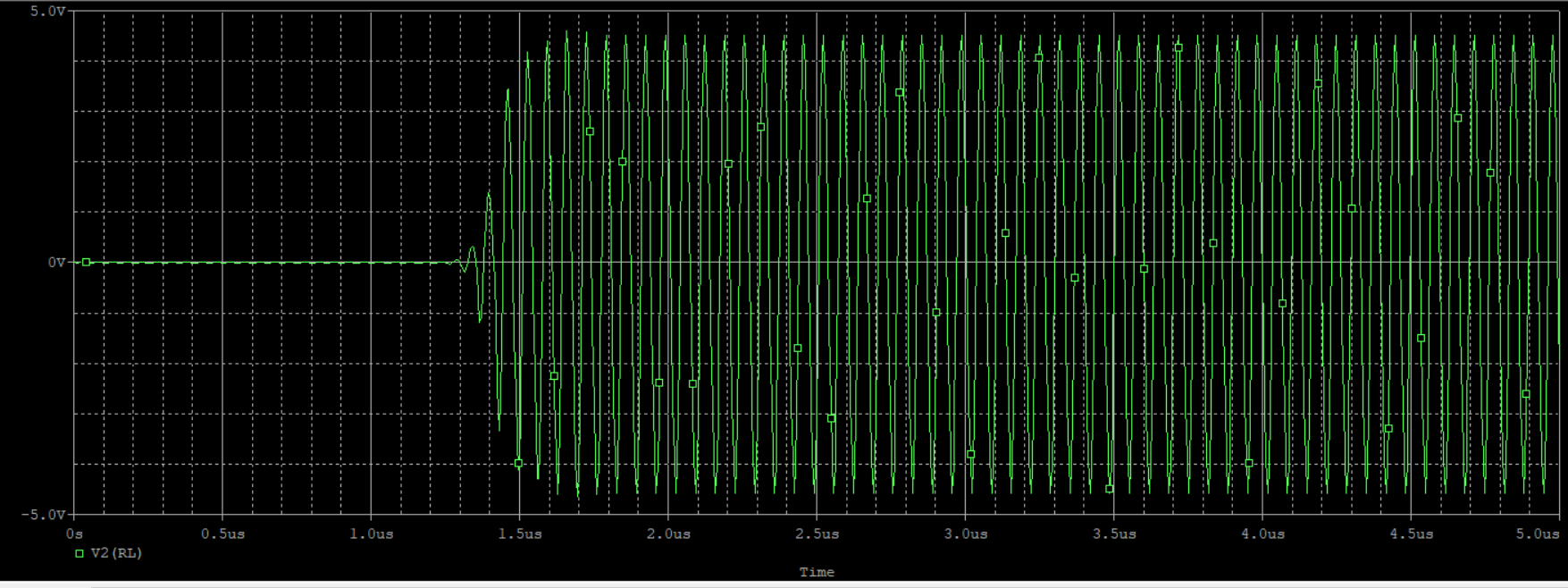

• 600pF
  波形图
  $t_{起振时间}=1.31us$

  t起振时间​=1.31us

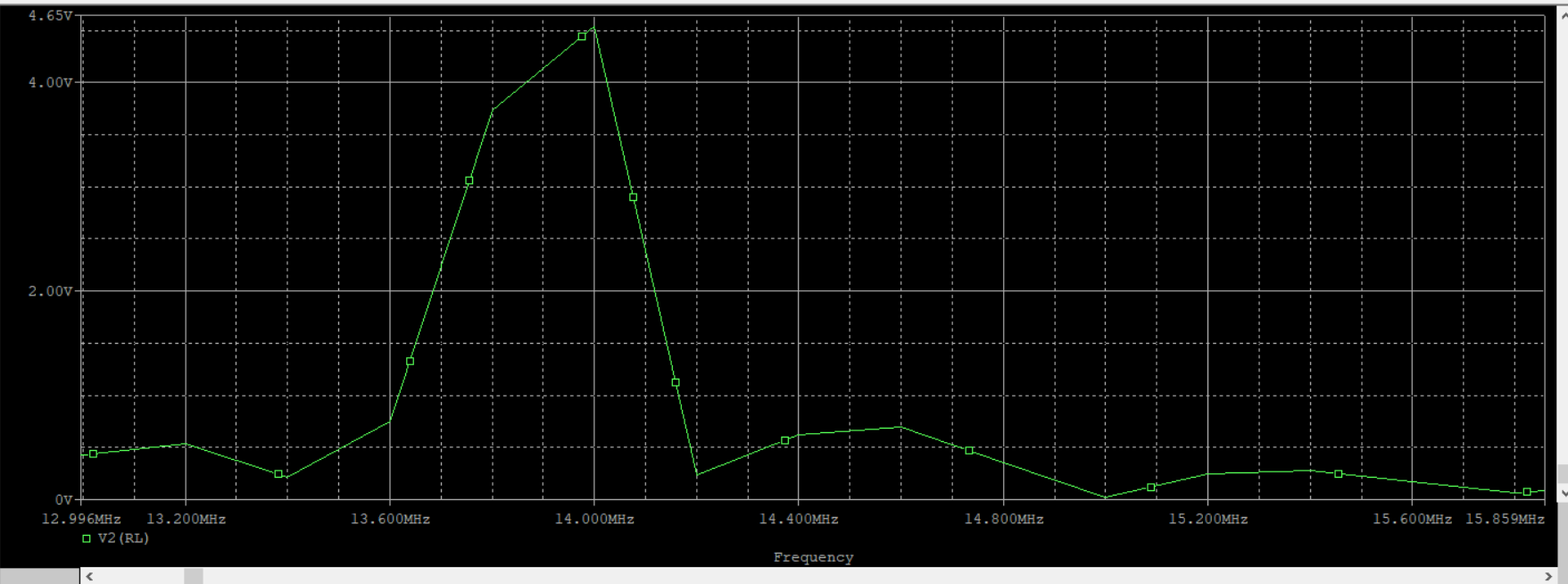

  傅里叶分析 频谱图
  $f_0=14.0MHz$

  f0​=14.0MHz


• 900pF
  $t_{起振时间}=1.57us$

  t起振时间​=1.57us

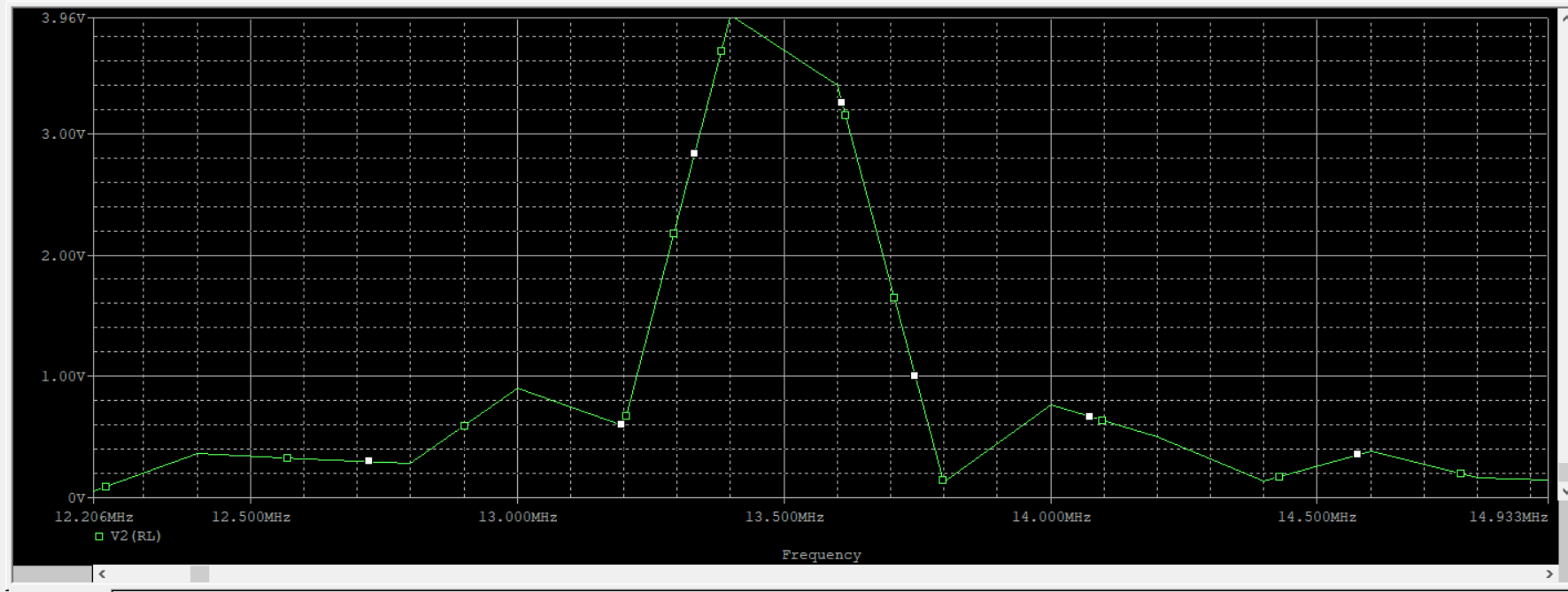

  傅里叶分析 频谱图
  $f_0=13.4MHz$

  f0​=13.4MHz


• 1200pF
  波形图
  $t_{起振时间}=1.83us$

  t起振时间​=1.83us


  傅里叶分析 频谱图
  $f_0=13.2MHz$

  f0​=13.2MHz

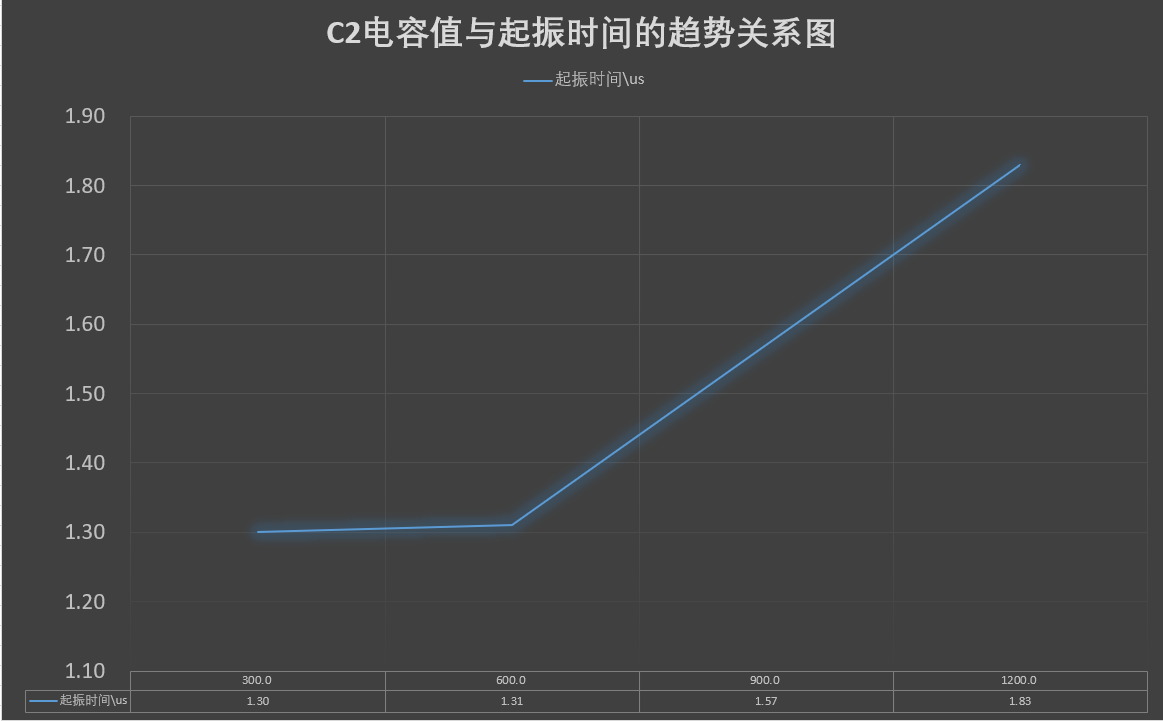

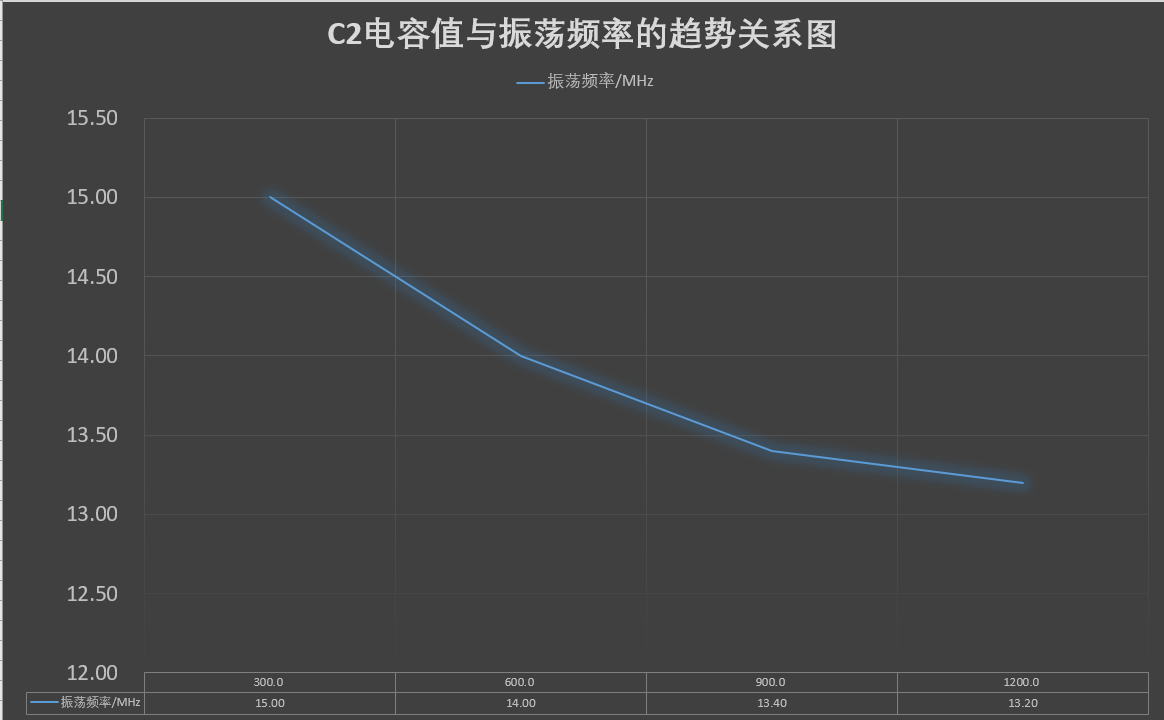

• 总结



由此可知，在一定范围内，

回路电容
$C_2$

C2​与起振时间
$t_{起振时间}$

t起振时间​呈现正相关，而与振荡频率呈现负相关

又因为
$F = frac{C_1}{C_1+C_2}$

F=C1​+C2​C1​​，因此反馈系数
$F$

F与起振时间
$t_{起振时间}$

t起振时间​呈现负相关，而与振荡频率呈现正相关

负载电阻
$R_L$

RL​ 对起振时间，输出电压幅值的影响

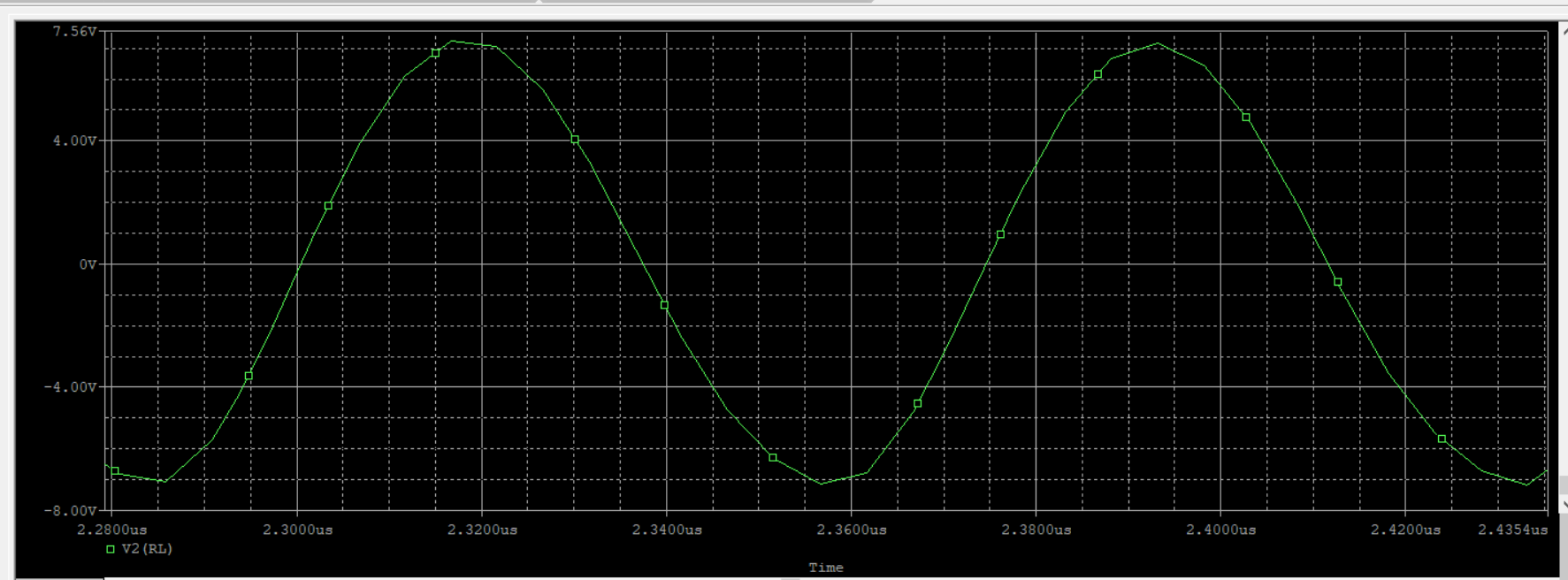

增大负载电阻RL，观测、记录输出电压的波形，并说明负载增大对起振时间、输出电压幅度的影响。

•

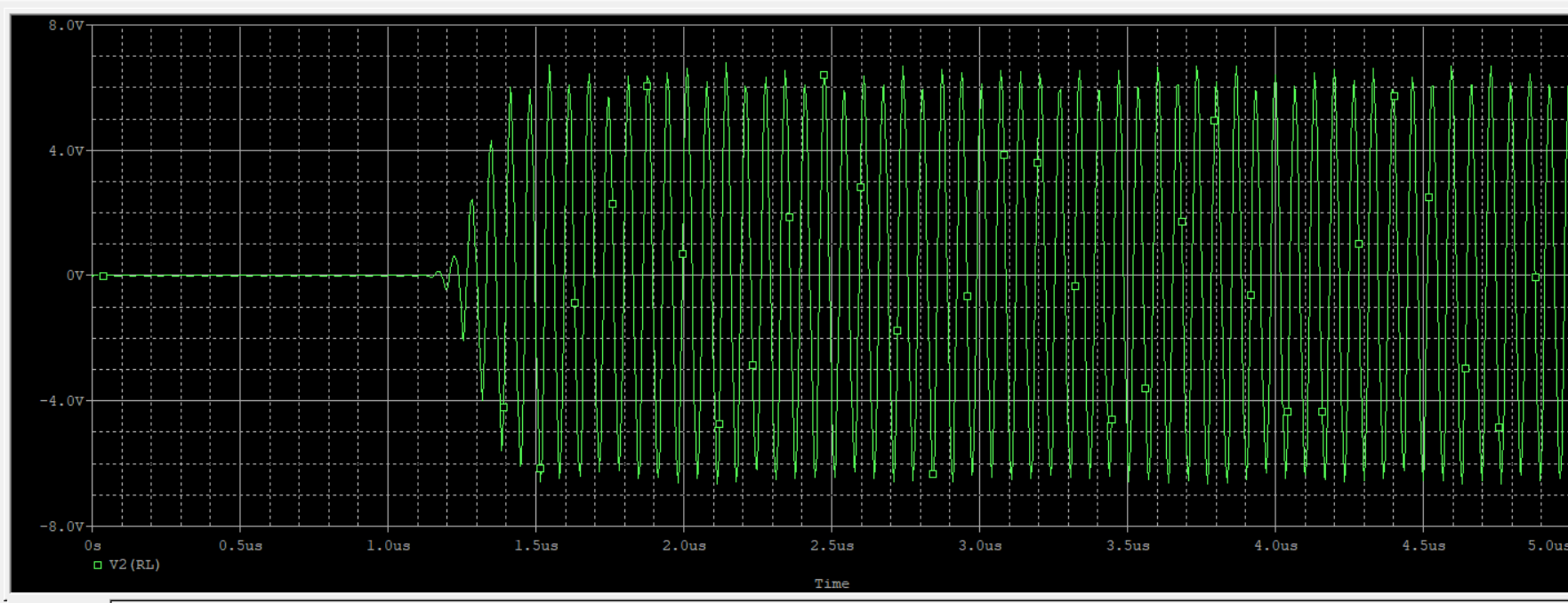

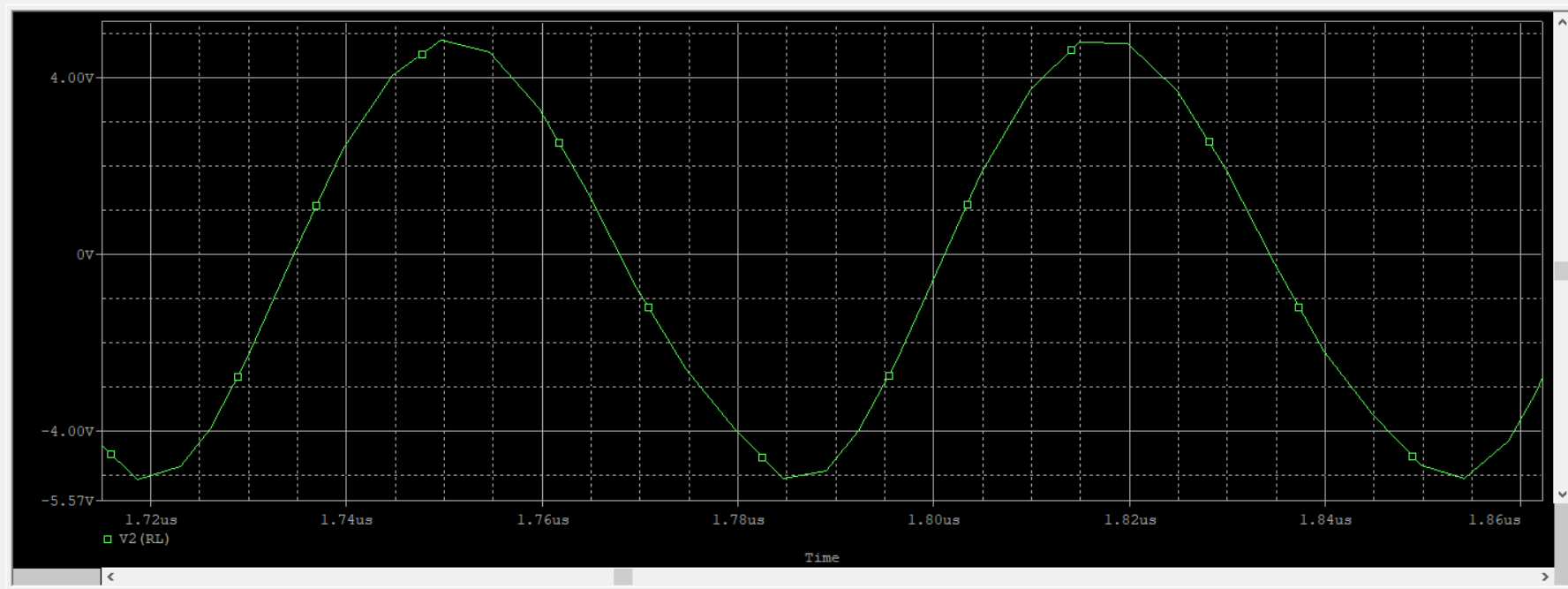

  $R_L=1.1kOmega$

  RL​=1.1kΩ



  $V_{CPP}=4.83V$

  VCPP​=4.83V

  $t_{起振时间}=1.3us$

  t起振时间​=1.3us

•

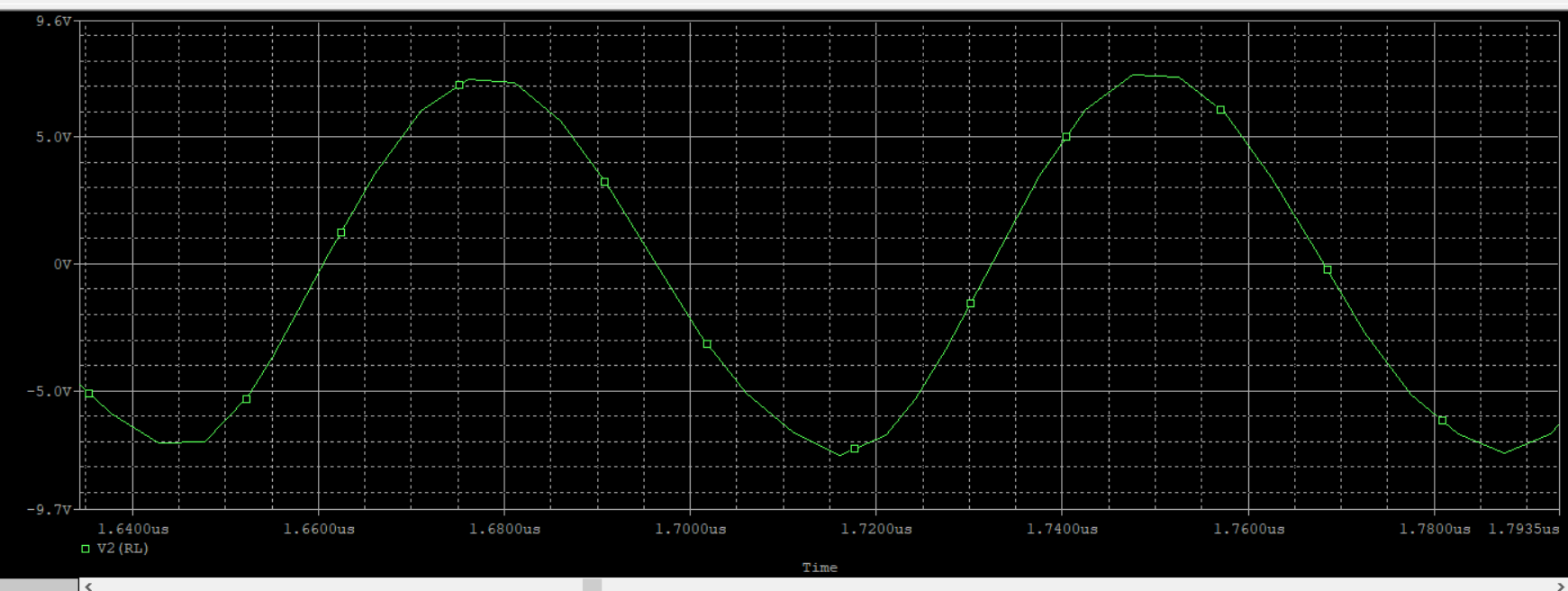

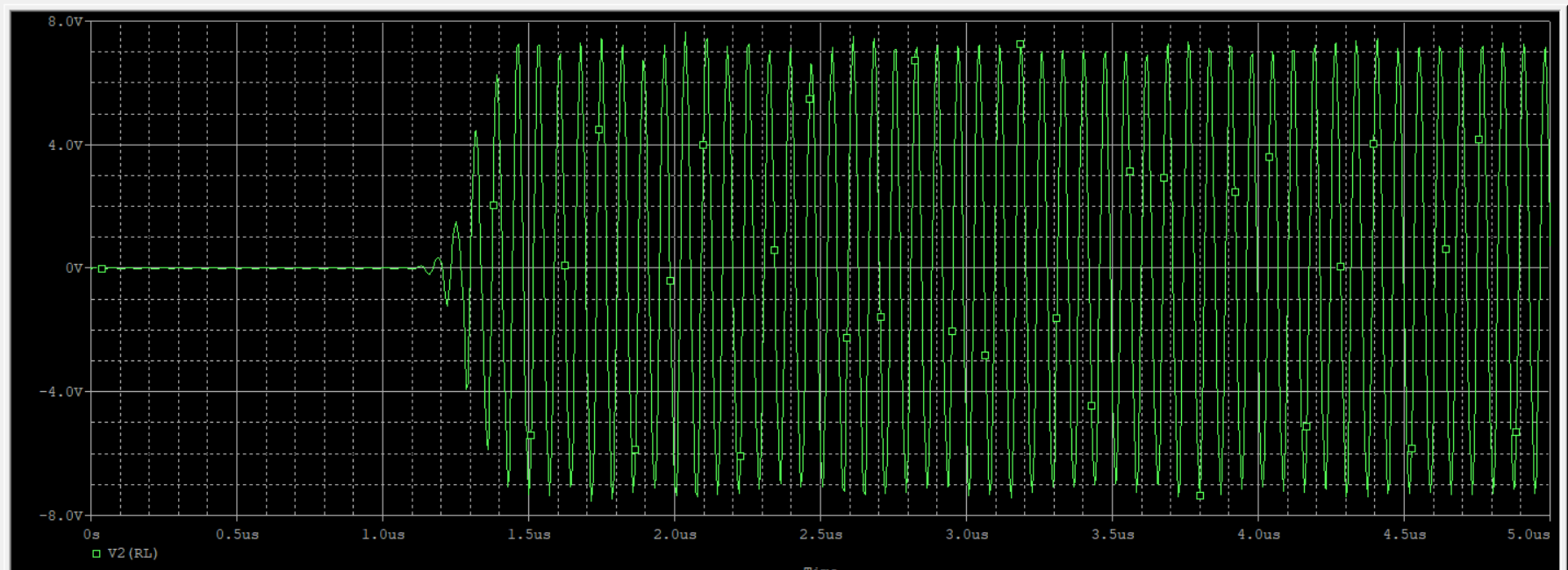

  $R_L=1.2kOmega$

  RL​=1.2kΩ



  $V_{CPP}=5.82V$

  VCPP​=5.82V

  $t_{起振时间}=1.23us$

  t起振时间​=1.23us

•

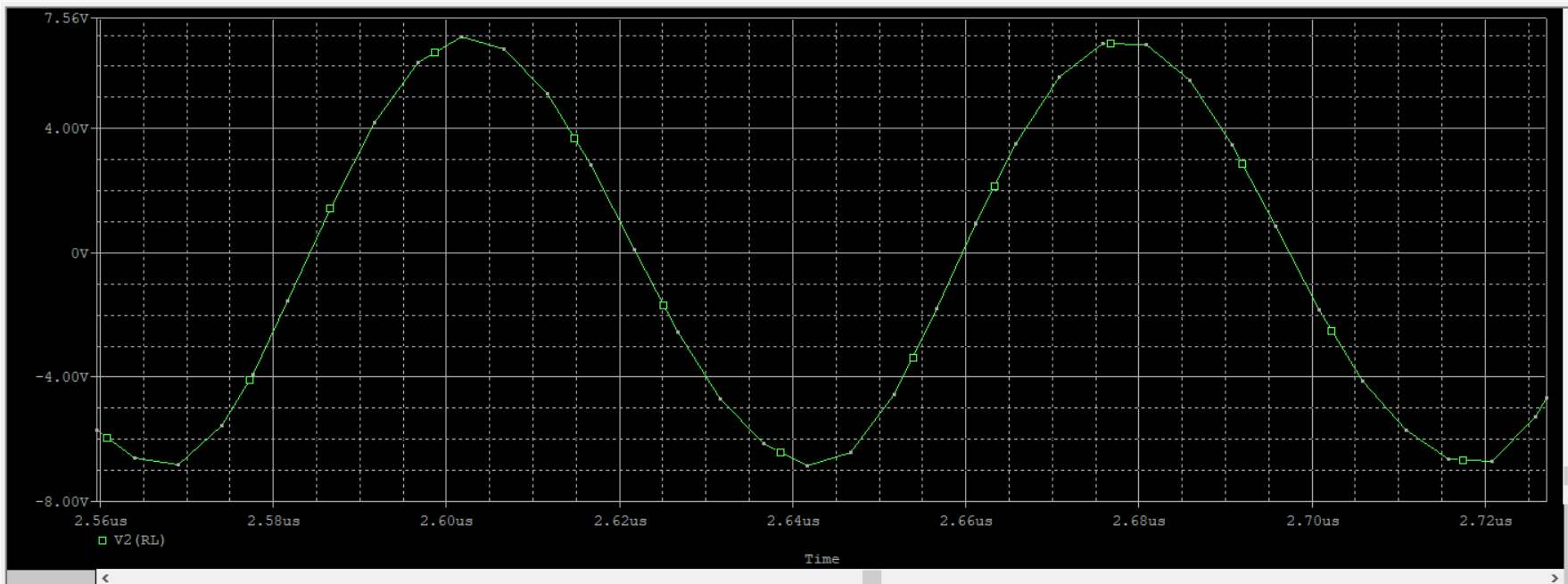

  $R_L=1.3kOmega$

  RL​=1.3kΩ



  $V_{CPP}=6.53V$

  VCPP​=6.53V

  $t_{起振时间}=1.16us$

  t起振时间​=1.16us

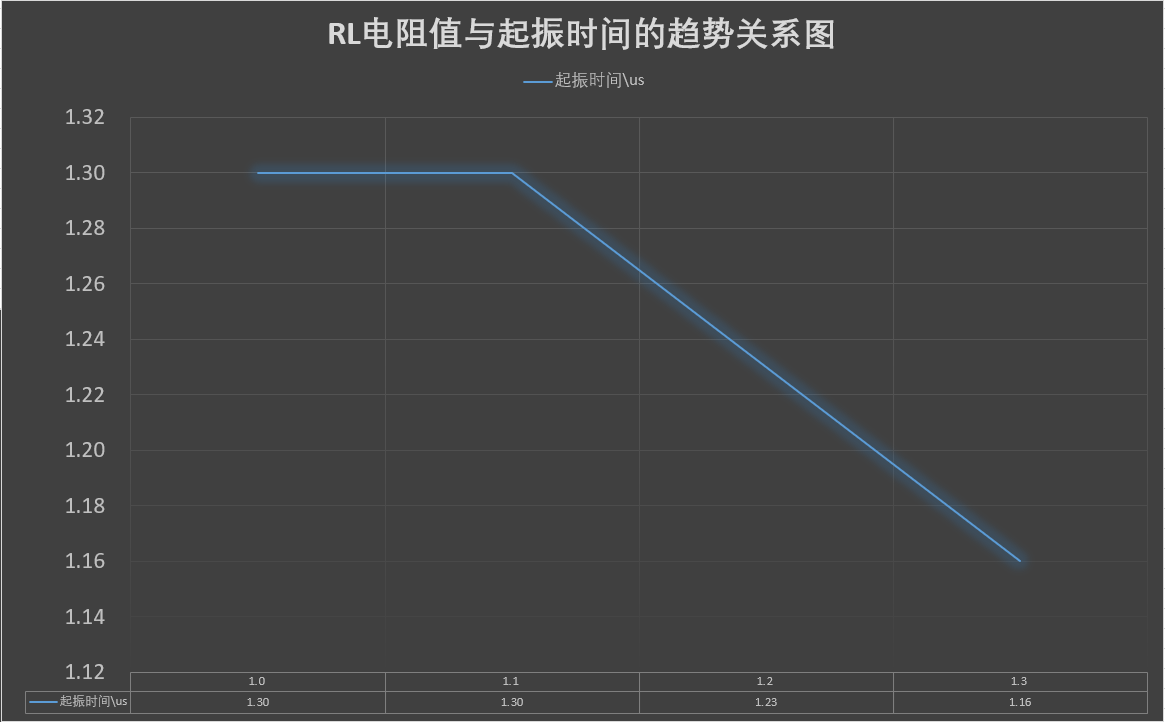

• 总结



因此，在一定范围内，
$R_{L}$

RL​与
$V_{CPP}$

VCPP​呈现正相关关系，同时与
$t_{起振时间}$

t起振时间​呈现负相关关系

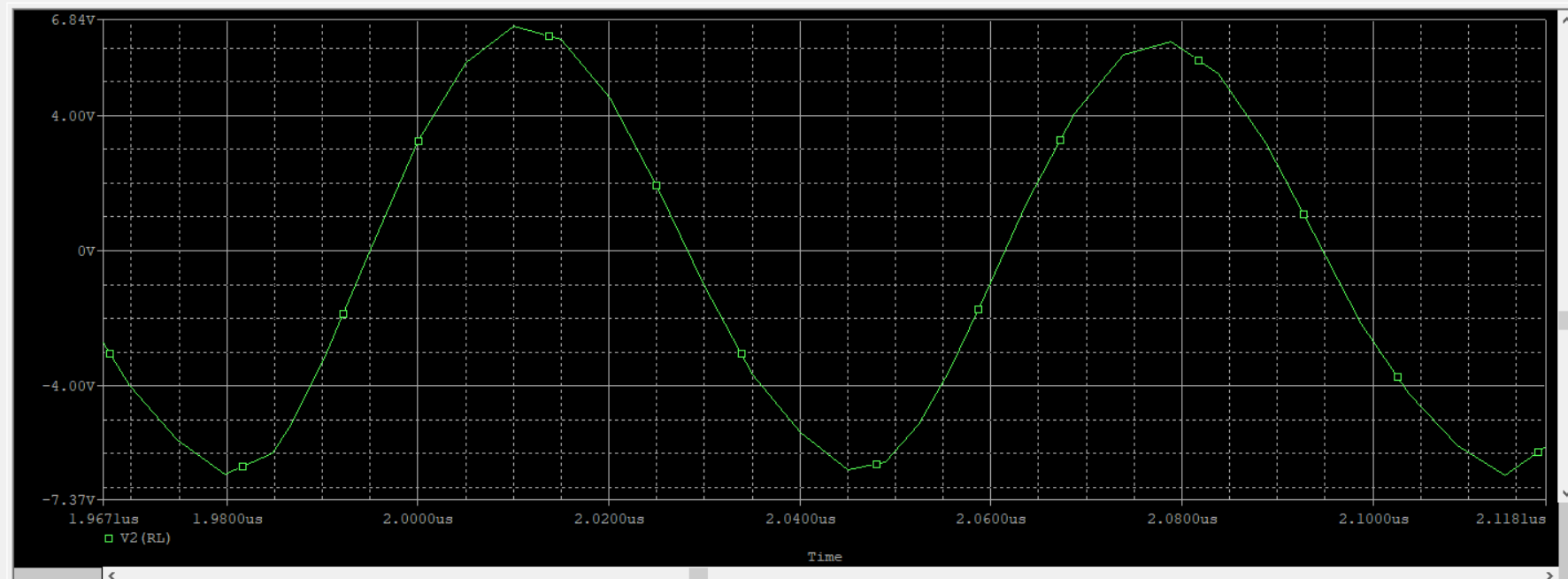

另外值得注意的是，当
$R_L$

RL​上升到一定程度，波形会发生削底失真。
